Selfio Schrägdach-Montageset (Pfanne/Ziegel) zur vertikalen Montage (Portrait) von 12 Photovoltaik-Modulen
513,70 €
inkl. MwSt. zzgl. Versandkosten ohne MwSt. nach § 12 Abs. 3 USt zzgl. Versandkosten
- Inhalt
- 1 Stück
- Versandart
- Spedition
- Artikelnummer
- PV-UK-SD-12KOLL-VERT
- Lieferzeit
- 7 - 10 Werktage
Selfio Paket Unterkonstruktion für 12 PV-Kollektoren, Schrägdach, Vertikalmontage
Hochwertiges Schrägdach-Montageset für die einfach Montage von 12 Photovoltaik-Modulen.
- Montageset leicht, robust und einfach zu montieren.
- Leicht mit 2er oder 3er Schrägdach-Montagesets erweiterbar.
- Haken dreifach verstellbar, dadurch für fast alle Ziegel-/Pfannendächer geeignet.

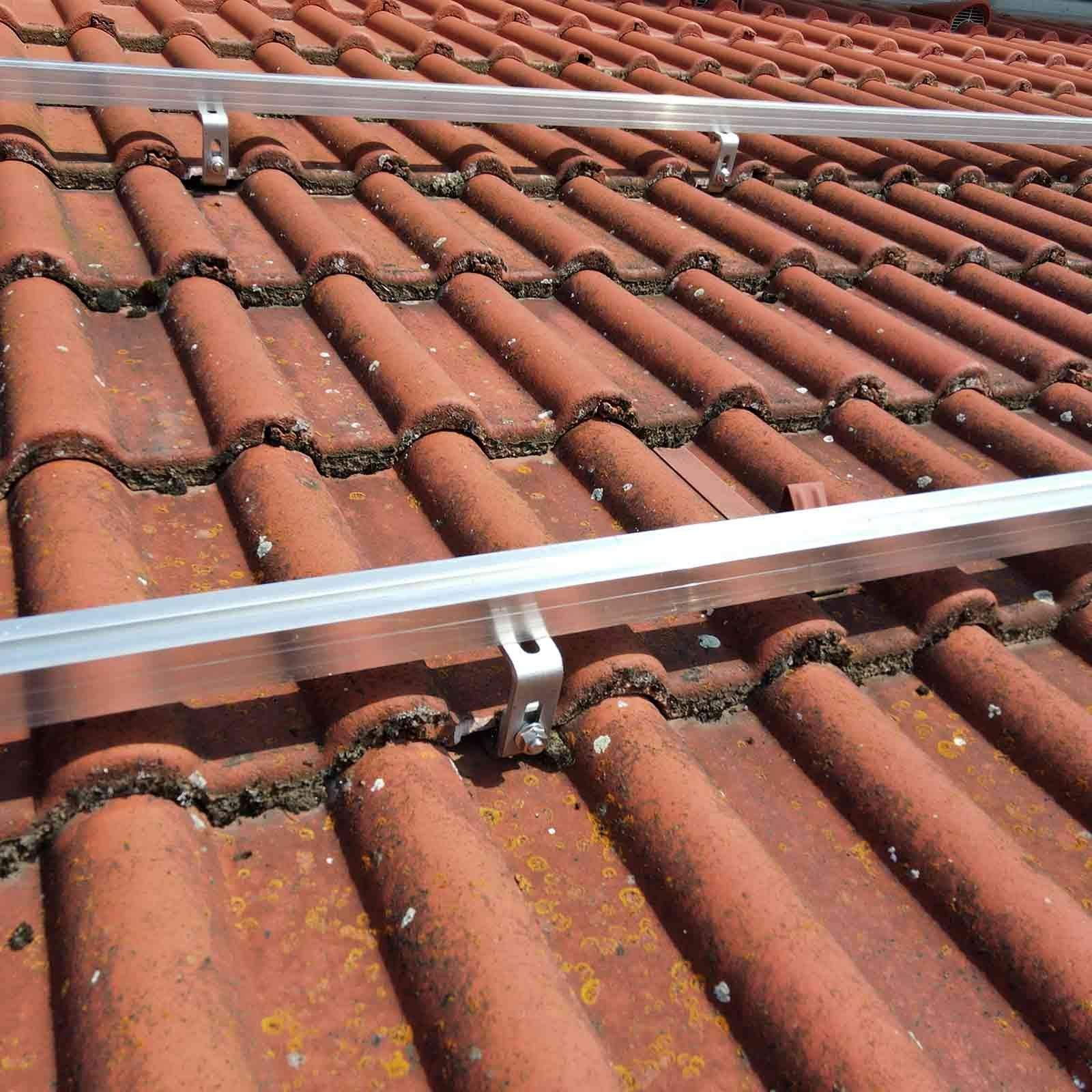

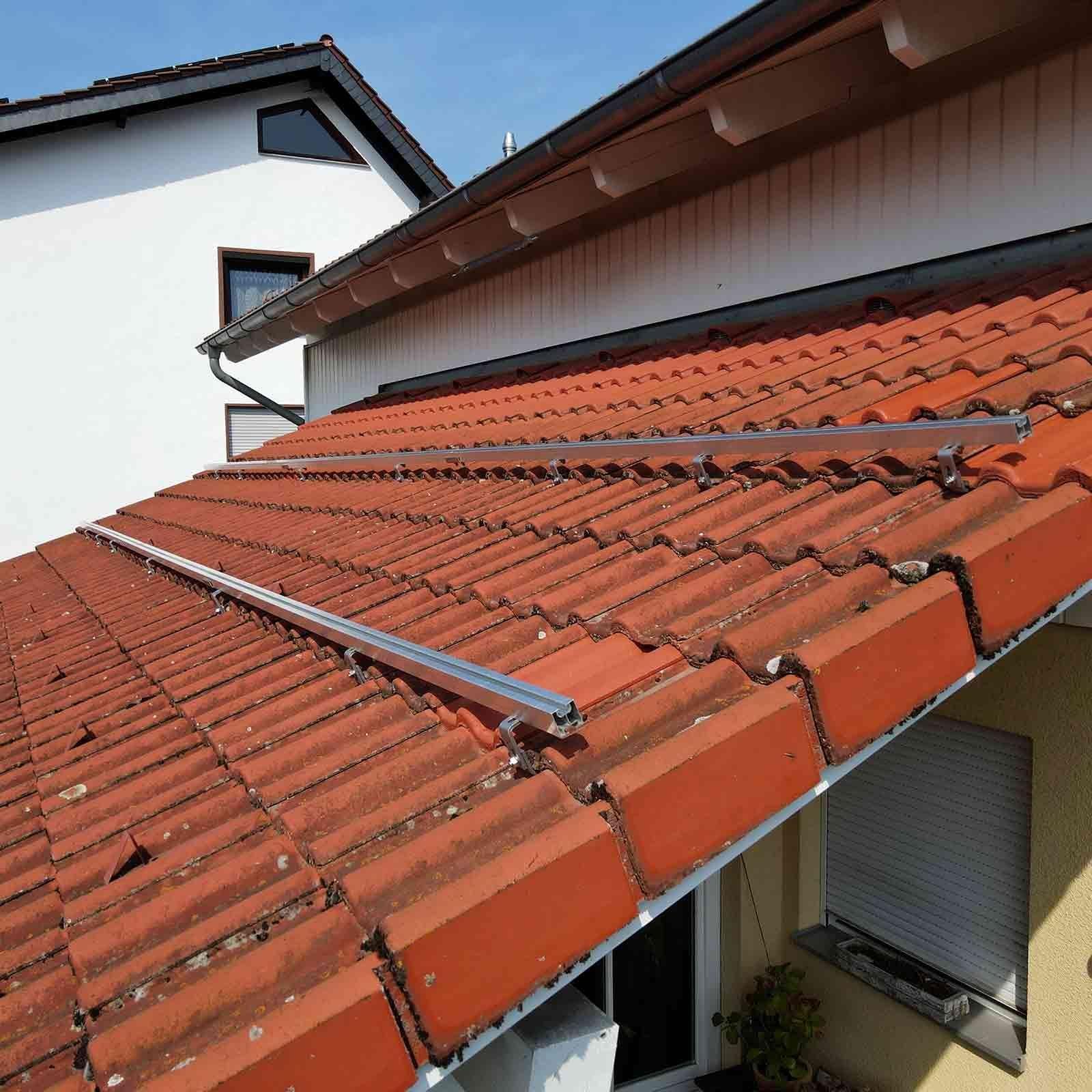

Das Selfio Schrägdach-Montageset dient der einfachen vertikale Montage von 12 Photovoltaik-Modulen mit einer Höhe von 30 mm und einer maximalen Breite von 1140 mm auf einem Schrägdach mit Pfannen- oder Zeigeleindeckung. Dieses Komplettset enthält alle notwendigen Komponenten zum Aufbau der Unterkonstruktion für 12 Module. Die mitgelieferten Edelstahl-Dachhaken sind 3-fach verstellbar und können somit an fast alle Dachpfannen angepasst werden. Die Haken werden direkt auf die Holzunterkonstruktion des Daches geschraubt. Für die Verschraubung werden pro Haken drei Tellerkopfschrauben 8x100 mm mitgeliefert. Zur Befestigung der Module werden 12 Aluminiumprofilschienen 38x38 mm mit einer Länge von 2400 mm mitgeliefert. Pro Schiene werden 3 Dachhaken zur Befestigung mitgeliefert. Zu jedem Dachhaken werden die passenden Hammerkopfschrauben und Muttern zur Befestigung der Montageschienen mitgeliefert. Die erforderlichen Mittel- und Endklemmen mit Schrauben und Nutensteinen zur Befestigung von Modulen mit einer Höhe von 30 mm sind im Paket enthalten. Je nach Anordnung größerer Modulfelder sind ggf. weitere Mittel- oder Endklemmen zur vollständigen Montage erforderlich.

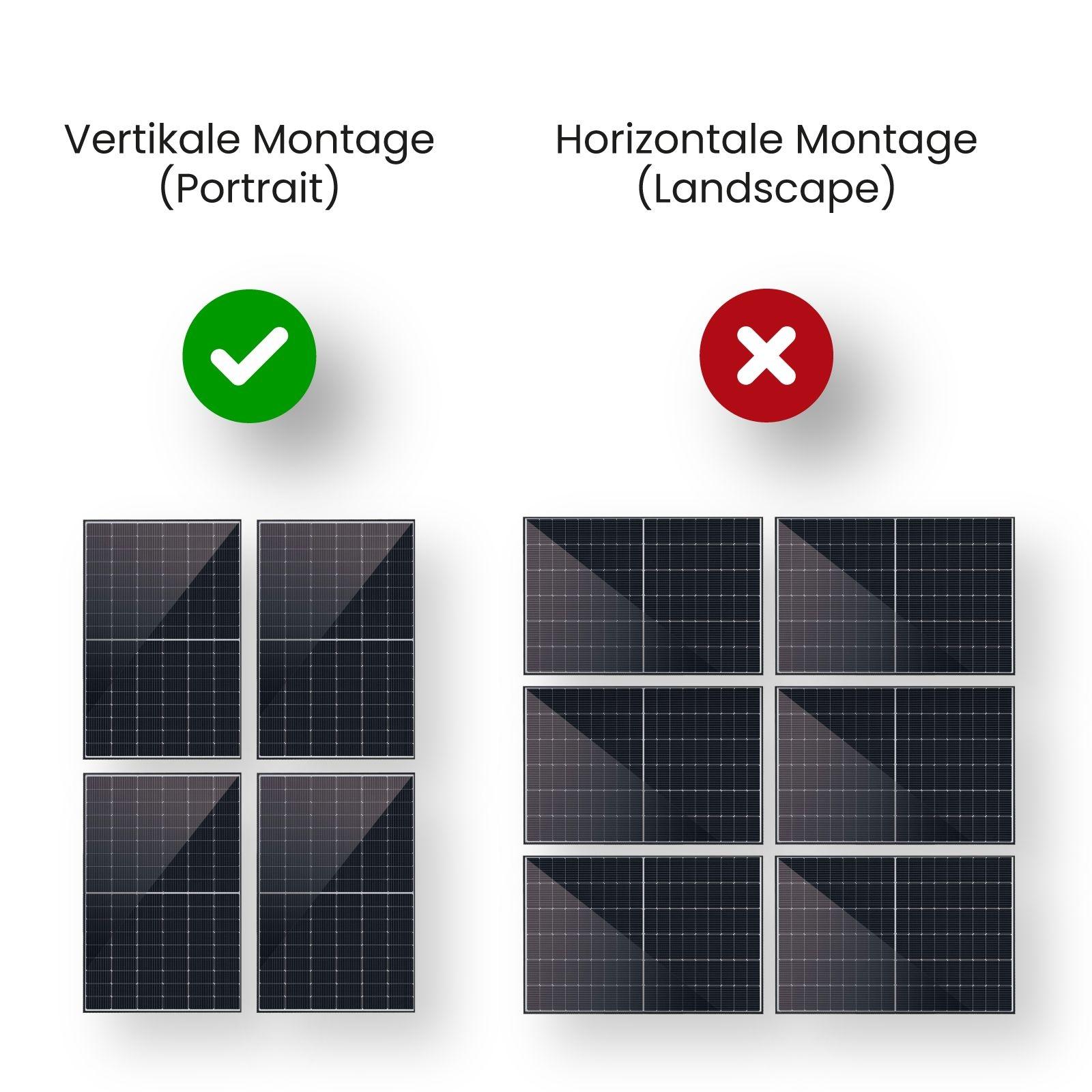

Das Selfio Schrägdach-Montageset ist nur für eine vertikalen Montage (Portrait) von Photovoltaik-Modulen vorgesehen. Eine horizontale Montage (Landscape) ist nicht zulässig.
Bitte beachten: Die Tragfähigkeit/statische Eignung des Daches für die zusätzlichen Lasten (Photovoltaikanlage und Unterkonstruktion) ist vor der Montage sicherzustellen. Um die Standsicherheit und Dauerhaftigkeit der Konstruktion zu gewährleisten, wird dringend empfohlen, einen Statiker hinzuzuziehen.
- Montageset für die Photovoltaikanlage
- Für die Schrägdachmontage auf Pfannen- und Ziegeldächern
- Zur vertikalen Montage im Portrait-Format
- Für 12 Photovoltaik-Module
- Für die sichere Modulbefestigung
Für wie viele Module ist dieses Schrägdach-Montageset ausgelegt?
Für welche Modulgröße eignet sich das Set?
Ist eine horizontale Montage mit diesem Set möglich?
Wie werden die Dachhaken befestigt?
Für welche Dachtypen eignet sich das Set?
Kann ich das Set später erweitern?
Muss ich vor der Montage die Statik meines Daches prüfen lassen?
Aus welchem Material besteht das Montageset?
Wie viele Schrauben werden pro Dachhaken benötigt?
Wer sollte das Montageset installieren?

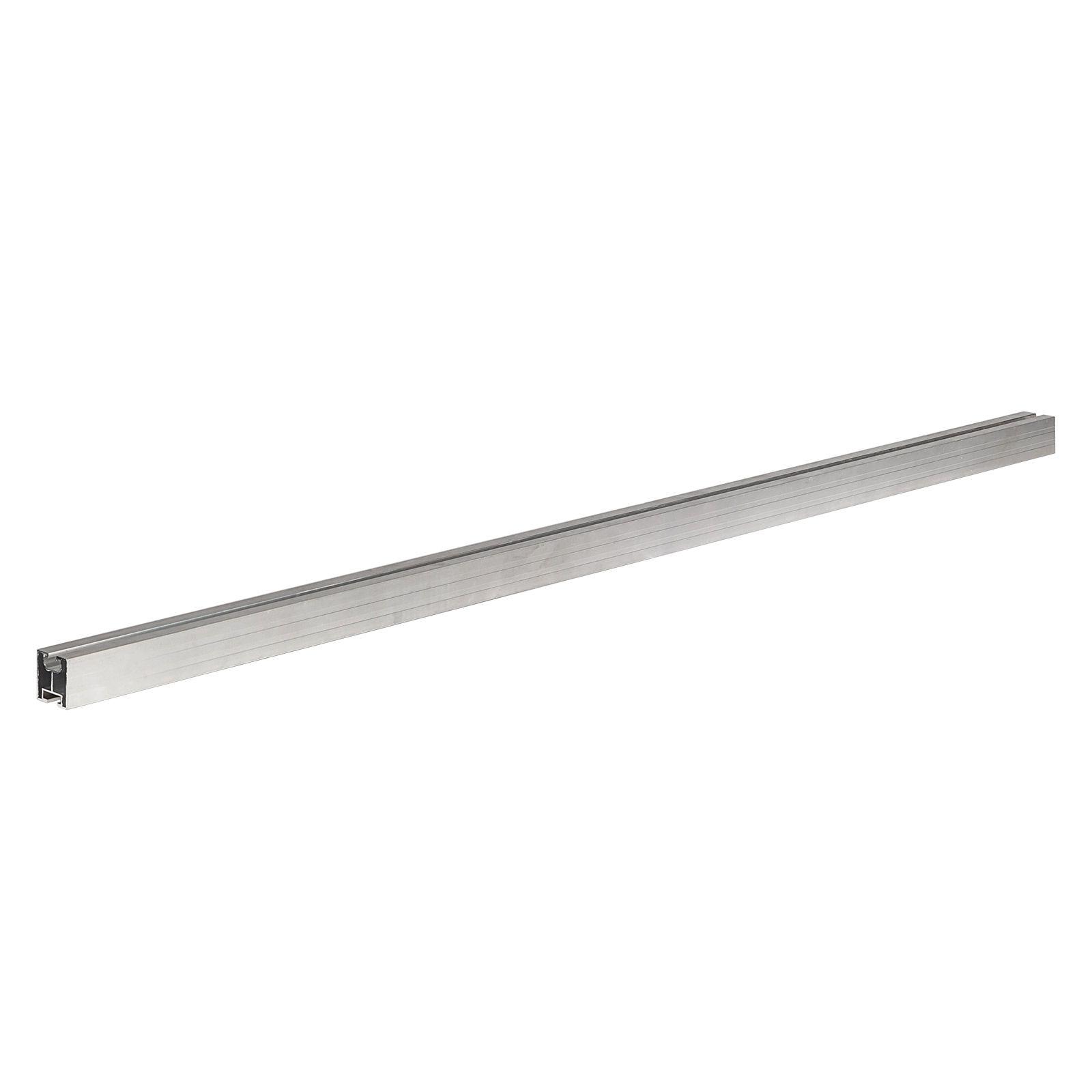

- 12x Aluminium-Profilschienen, 38x38x2400 mm

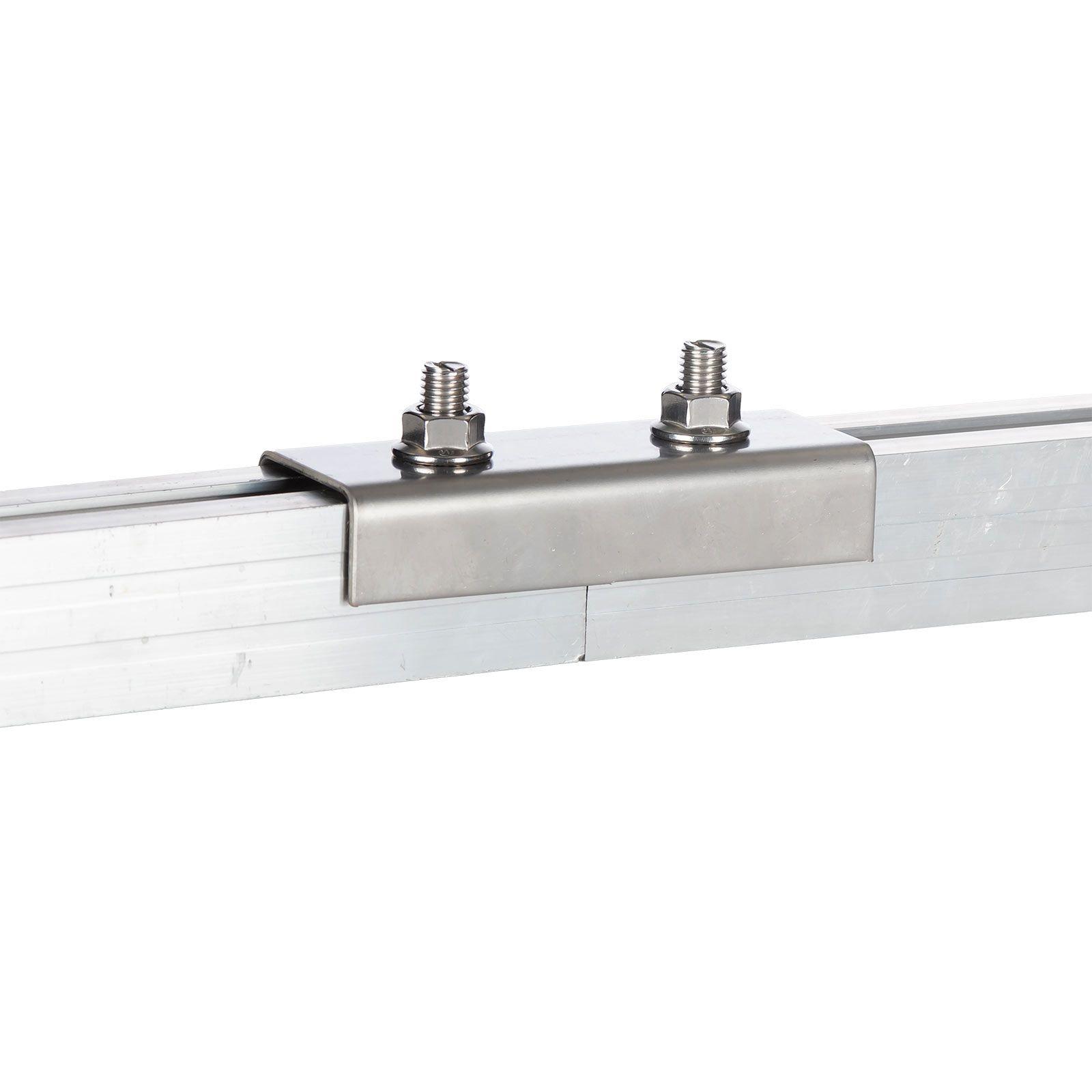

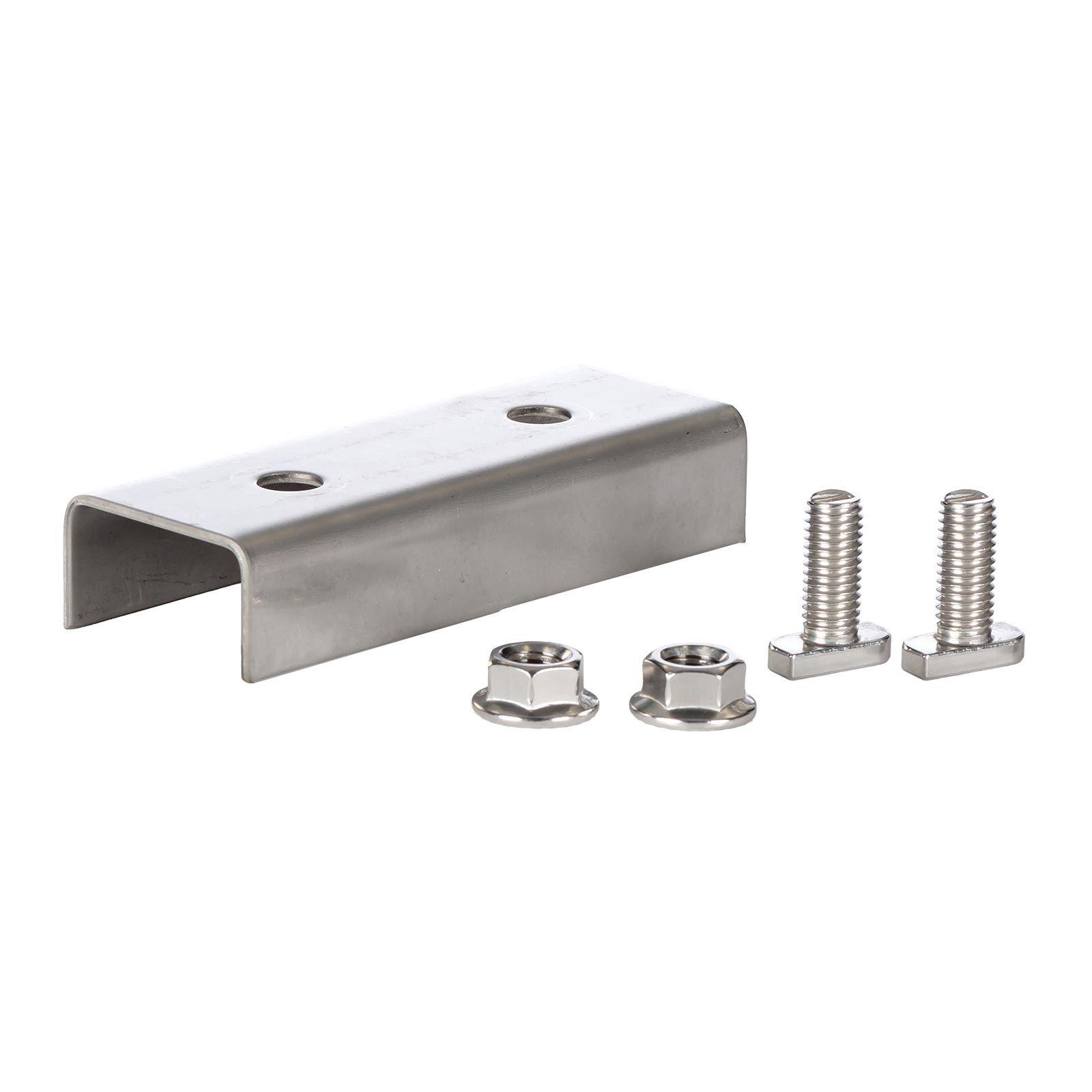

- 12x Profilverbinder (inkl. Schrauben + Muttern)

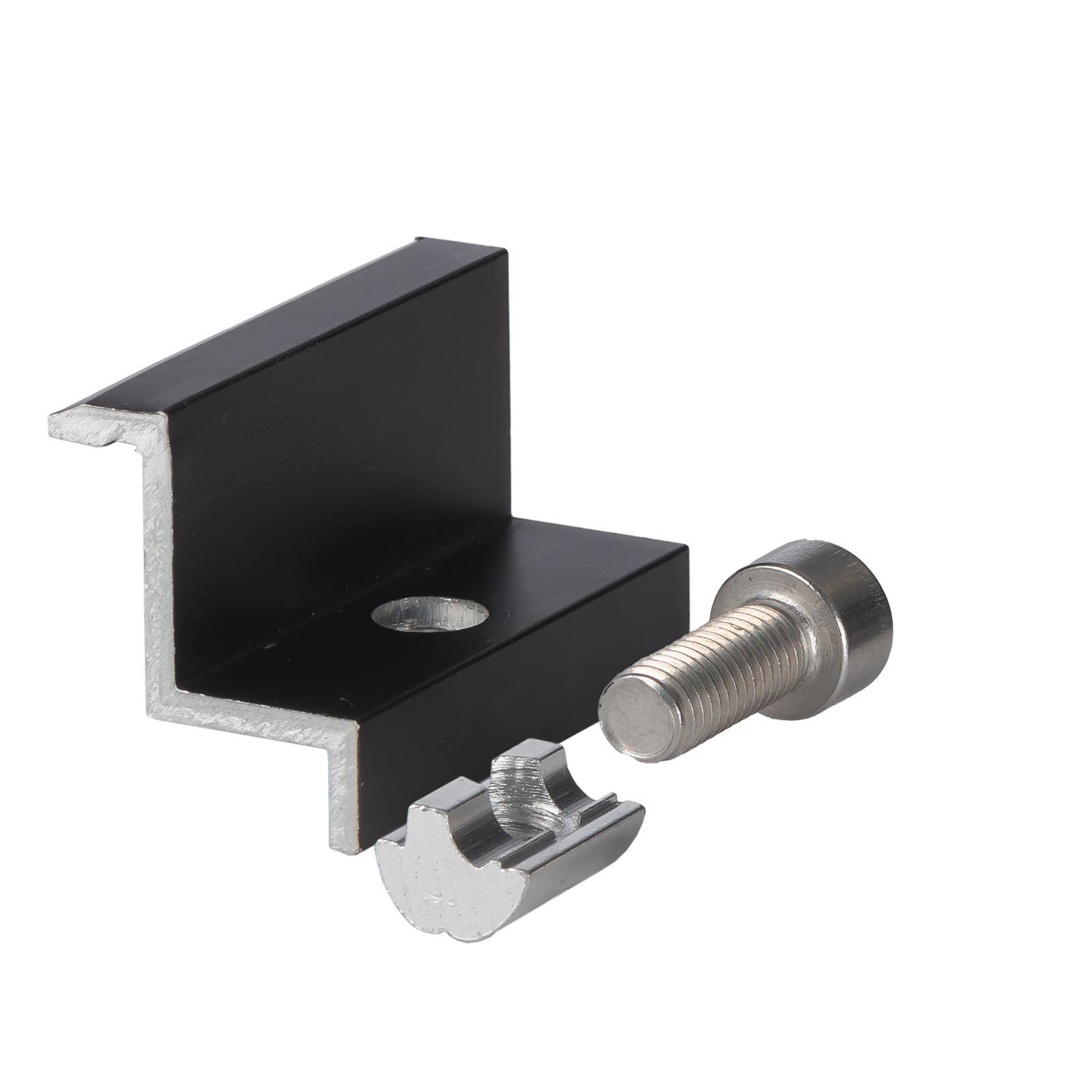

- 16x Endklemme, 30 mm, schwarz

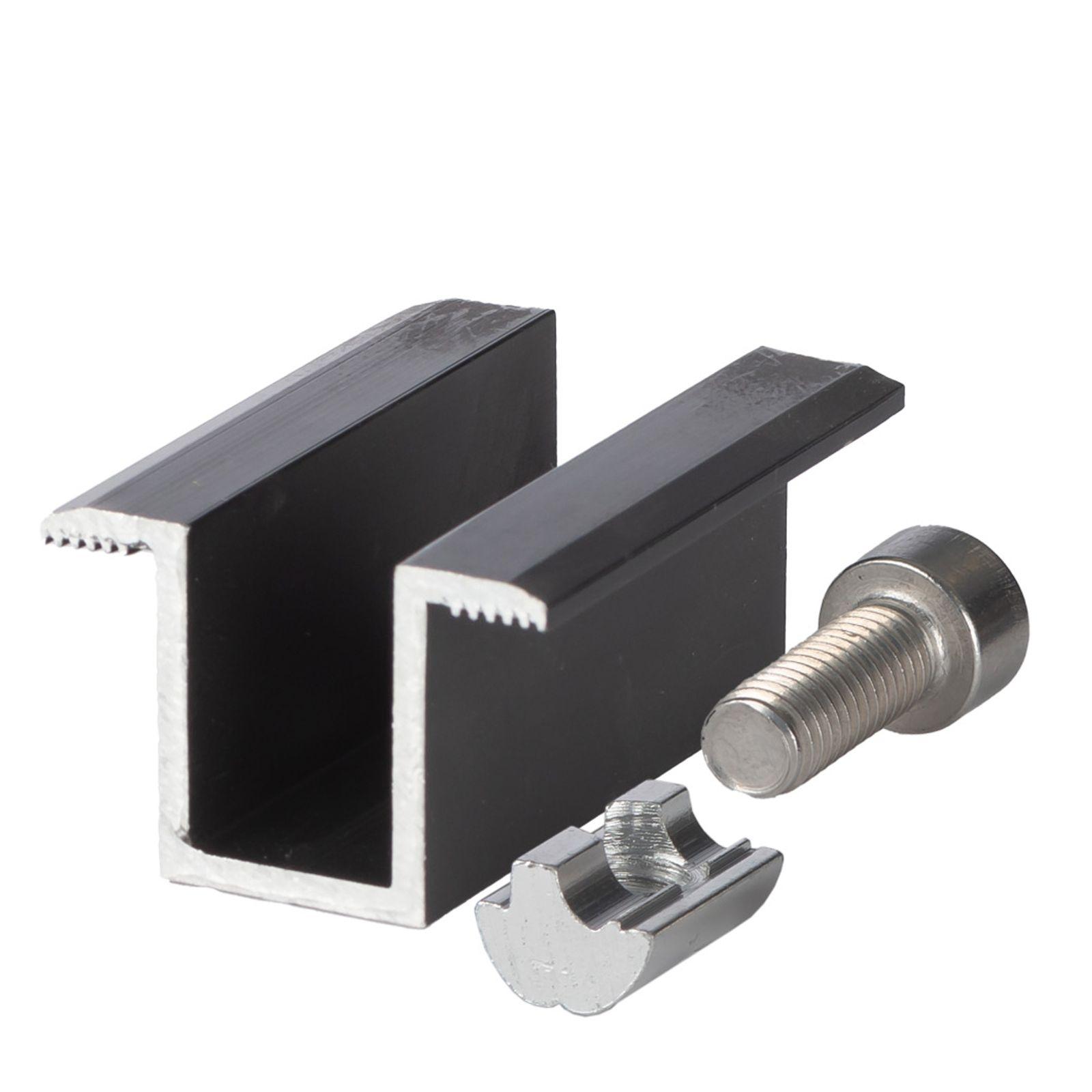

- 20x Mittelklemme, 30 mm, schwarz
- 32x Nutenstein, M8
- 32x Innensechskantschraube, M8x20

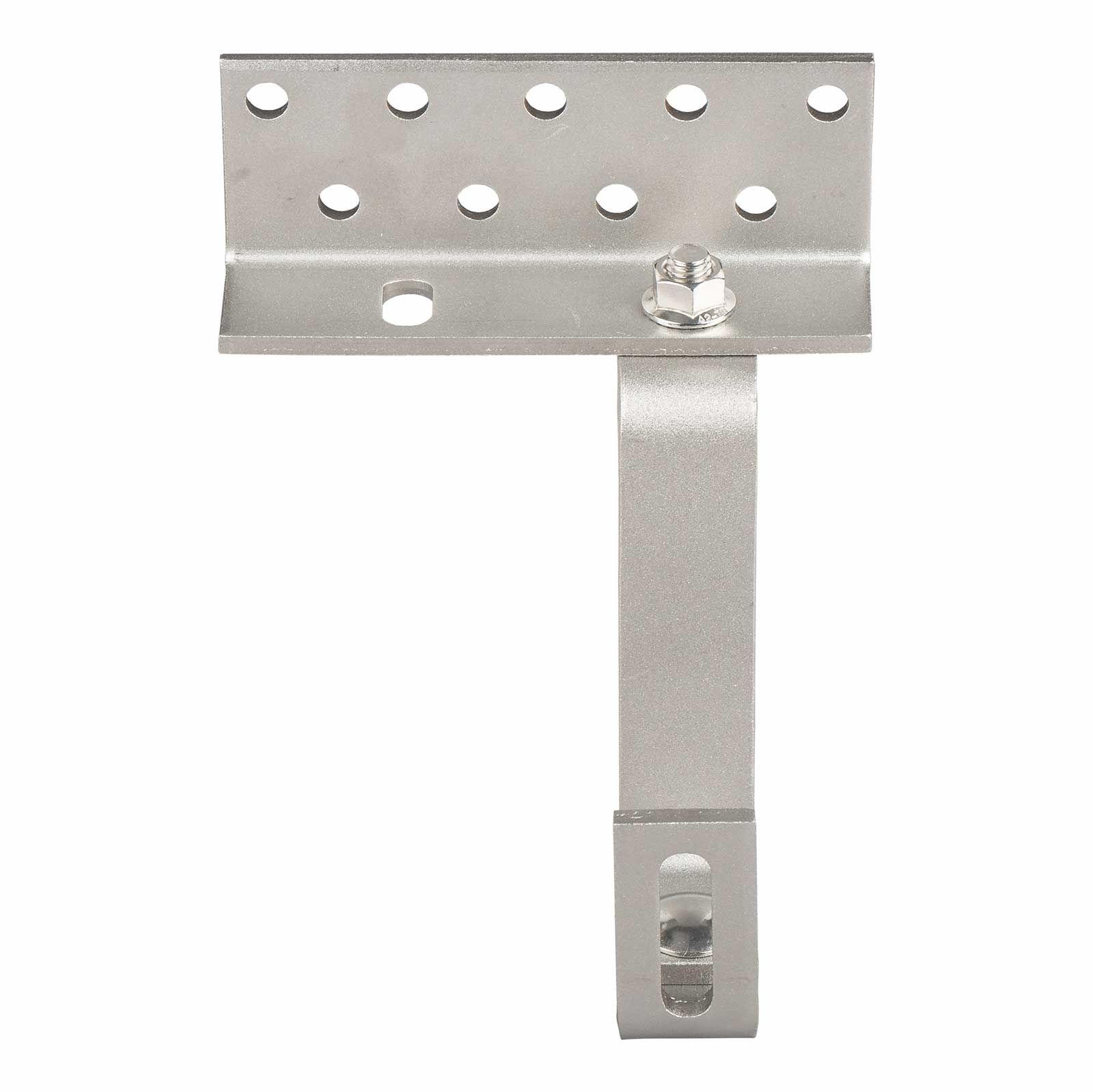

- 32x Edelstahl-Dachhaken STR1 (dreifach einstellbar)
- 32x Hammerkopfschraube, M10*25
- 32x Sechskantmutter mit Flansch und Verzahnung, M10
- 16x Profil-Endkappen, 38x38 mm

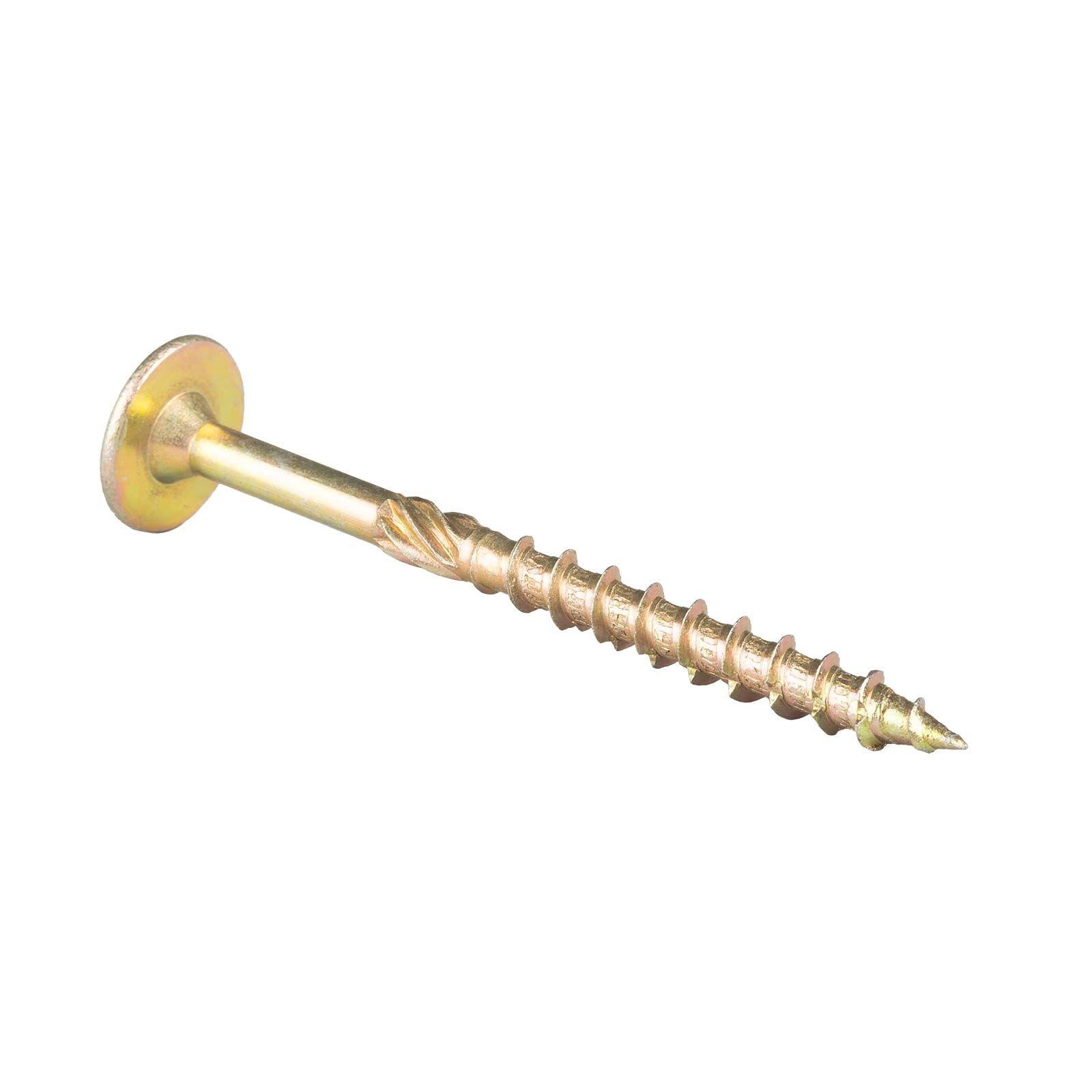

- 96x Tellerkopfschraube, 8x100 mm
- 1x Montageanleitung
