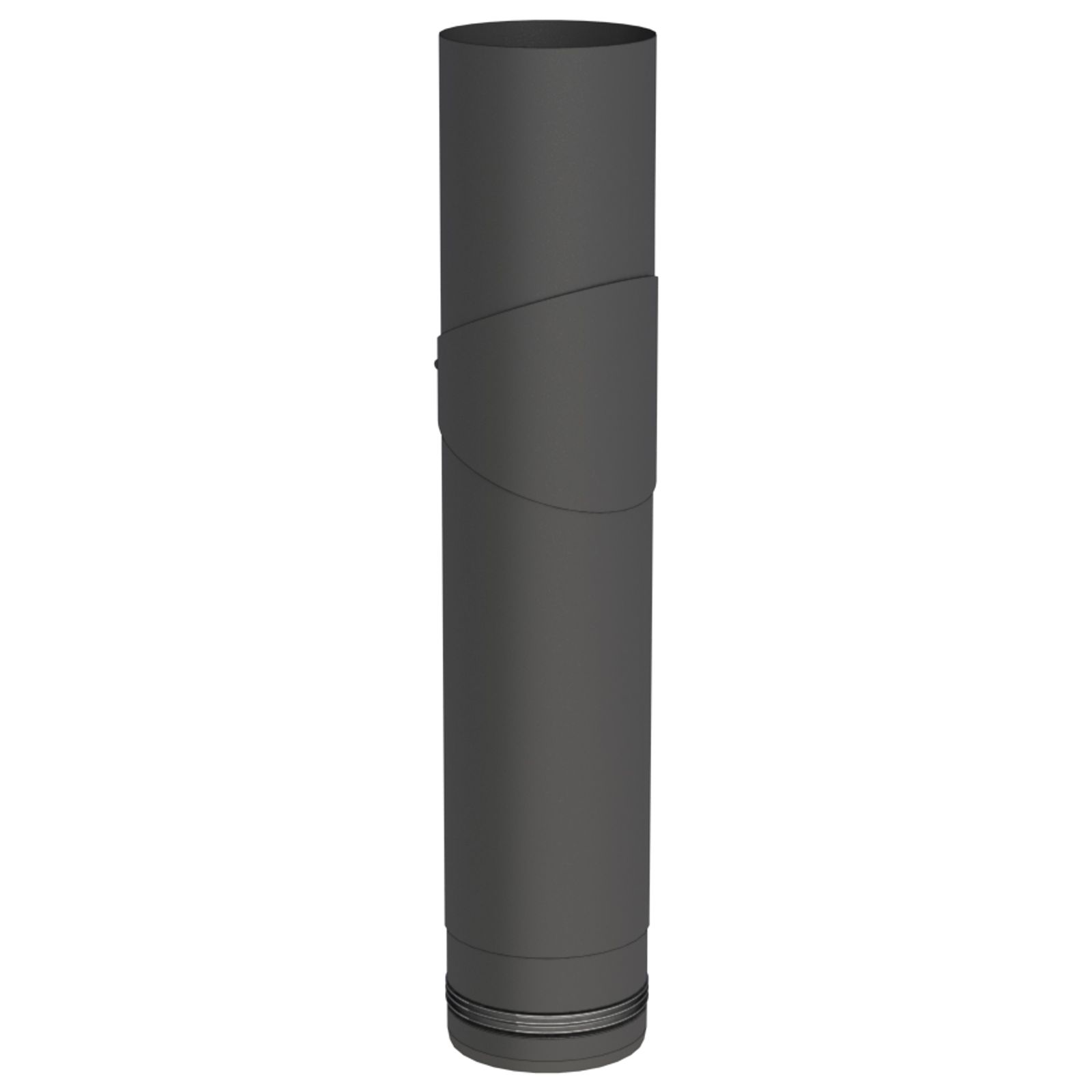

Jeremias PELLET-LINE Längenelement 500 mm mit Revision Edelstahl schwarz
Jeremias PELLET-LINE Längenelement 500 mm mit Revision Edelstahl schwarz
Das CE-zertifizierte Verbindungsstück Jeremias PELLET-LINE ist ein starres, einwandiges und rußbrandbeständiges Element mit innenliegender Dichtung. Es wurde für den Anschluss an Pelletöfen im Wohn- und Sichtbereich entwickelt und besteht aus hochlegiertem, austenitischem Edelstahl der Werkstoffnummer 1.4404.
- Material: Austenitischer Edelstahl (1.4404)
- Wandstärke: Mindestens 0,4 mm (medienführendes Rohr)
- Dichtung: Werkseitig eingelegte Dichtung in einer eingeformten Sicke, überdruckdicht bis 200 Pa
- Verbindung: Steckverbindung mit innenliegender Dichtung, Klemmbänder sind nicht erforderlich
- Design: Elegantes Design ohne sichtbare Sicken oder Klemmbänder; Elemente können gekürzt werden
- Wärmedurchlasswiderstand: Bei Referenztemperatur 0 m²K/W
- Sichtoberfläche: Hitzebeständige Silikonfarbe (Schwarz oder Gussgrau) oder unlackiert
- Erhältliche Durchmesser: Ø 80 mm und Ø 100 mm (größere Durchmesser auf Anfrage)
- Überwachung: Produktion wird durch ein unabhängiges Prüfinstitut fremdüberwacht
ANWENDUNG
Das Verbindungsstück PELLET-LINE ist geeignet für die trockene oder feuchte Betriebsweise im Unterdruck oder Überdruck. Es eignet sich für den Anschluss von Pelletöfen und ist für den Einsatz im Wohn- und Sichtbereich konzipiert.
- Maximale Betriebstemperatur: 200°C
- Ausbrennversuch: Geprüft bei 1000°C
- Betriebsweise: Trockene oder feuchte Betriebsweise im Unterdruck/Überdruck
ZULASSUNG
- CE-Zertifikatsnummer: 0036 CPR 9174 072
- CE-Klassifikationen nach DIN EN 1856-2:
- Ohne Beschichtung: T200 - N1 - D - V2 - L50040 - G400M (DN 60 - 300)
- Mit Beschichtung: T200 - N1 - D - V2 - L50040 - GxxNM (DN 60 - 150)
- Für feuchte Betriebsweise: T200 - P1 - W - V2 - L50040 - O50M (DN 60 - 300)
WANDSTÄRKE / MATERIAL
- Innenrohr: Mindestens 0,4 mm (Werkstoff 1.4404)
- Außenoberfläche: Mit oder ohne hitzebeständige Silikonfarbe
EINBAU
Der Einbau erfolgt gemäß der Montageanleitung, den relevanten DIN-Normen sowie den bau- und sicherheitsrechtlichen Vorschriften (z.B. DIN V 18160-1, LBauO, FeuVo). Der erforderliche Querschnitt muss nach DIN EN 13384-1 bestimmt und vom Fachunternehmen überprüft werden.
ABSTIMMUNG
Vor der Montage muss die Ausführung der Anlage mit dem zuständigen Bezirksschornsteinfeger abgesprochen werden.
PELLET-LINE SYSTEM
- Verbindungsleitung aus Edelstahl mit innenliegender Dichtung für den Anschluss an Pelletöfen im Wohn- und Sichtbereich
- Material: Edelstahl 1.4404 (316L)
- Oberfläche: Hitzebeständige Silikonfarbe (Unlackiert, Schwarz oder Gussgrau)
- Wandstärke: 0,4 mm
- Innendurchmesser: Ø 80 - 100 mm (weitere auf Anfrage)
- Verbindung: Steckverbindung mit innenliegender Spezialdichtung
- Eigenschaften: Rußbrandbeständig oder feuchteunempfindlich, Druckdicht bis 200 Pa
- Einsatzbereiche: Verbindungsleitung zu Pelletöfen
