Jung Relais-Einsatz 16A uni 0-2300W 1701 SE NSTeing für Taste

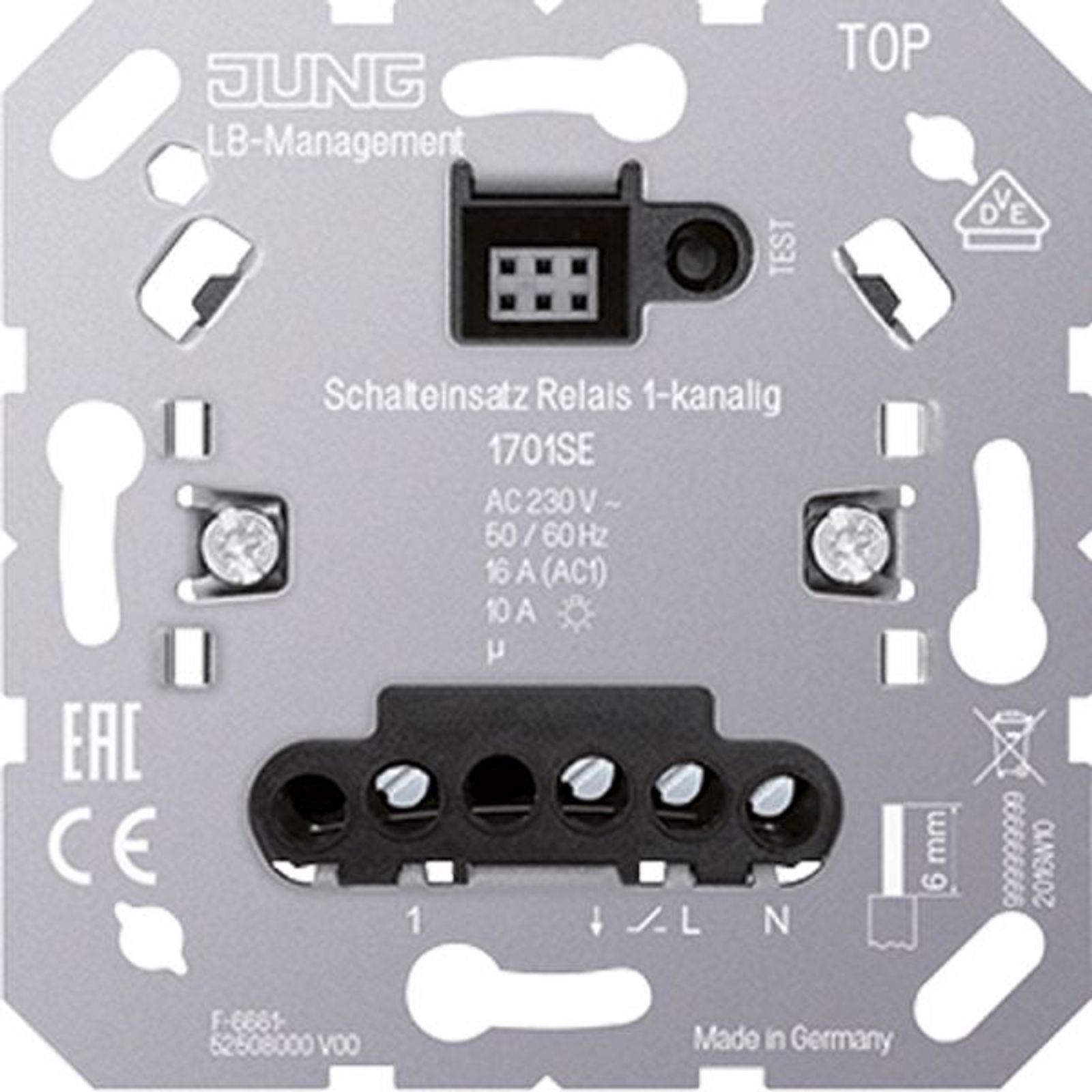

Relais-Einsatz 16A uni 0-2300W 1701 SE NSTeing für Taste - Originalqualität von Jung
mit Nebenstelleneingang für Aufsätze JUNG HOME Art.-Nrn.: BT .. 17101 .., BT .. 17102 .., BT .. 17181 .., BT .. 17182 .., BT .. 1791 .. für Aufsätze eNet Art.-Nrn.: FM .. 1700 .., FM .. 1701 .. für Aufsätze LB-Management Art.-Nrn.: .. 1700 .., .. 1750 D .., .. 17180 .., .. 17280 .., .. 1790 D .. für Aufsätze KNX RF Art.-Nrn.: .. 10911 ST RF .., .. 10921 ST RF .. Bestimmungsgemäßer Gebrauch Schalten von Beleuchtung und Motoren Betrieb mit geeignetem Aufsatz Steuern von elektrischen Fußbodenheizungen und elektrothermischen Stellantrieben in Kombination mit einem Raumtemperaturregler-Aufsatz Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften Anschluss von Nebenstellen möglich Nachlaufzeiten einstellbar Testbetrieb zur Funktionsprüfung Adaptive Nullpunktschaltung Nennspannung: AC 230 V ~ Netzfrequenz: 50/60 Hz Standby-Leistung abhängig vom Aufsatz: ca. 0,1 ... 0,5 W Schaltstrom bei 35 °C Schaltstrom Motoren: 6 A Anschlussleistung bei 35 °C Glühlampen: 2300 W HV-Halogenlampen: 2300 W Elektronische Trafos: 1500 W Induktive Trafos: 1000 VA HV-LED-Lampen: typ. 400 W Leuchtstofflampen unkompensiert: 1200 VA Kapazitive Last: 920 VA (115 µF) Anschluss Schraubklemmen eindrähtig: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2 feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2 feindrähtig mit Aderendhülse: 1 x 0,5 ... 4,0 mm22 x 0,5 ... 1,5 mm2 Einbautiefe: 24 mm Umgebungstemperatur: -25 ... +45 °C Lager-/Transporttemperatur: -20 ... +70 °C Anzahl Stellantriebe: 1 ... 10 Anzahl Nebenstellen Nebenstelle 2-Draht 1720 NE: unbegrenzt Nebenstelle 3-Draht 1723 NE: 10 Taster: unbegrenzt Nachlaufzeit: ohne, 1 min, 5 min, 30 min, 60 min
Installationshinweis nach § 13 NAV:
Geräte mit einem Anschlusswert von 230 V, die ohne Schutzkontaktstecker ausgeliefert werden, benötigen ggf. einen Festanschluss. Für den Anschluss ist ein Fachbetrieb zu beauftragen. Für die Installation von Geräten mit 400-V-Starkstromanschluss (Drei-Phasen-Wechselstromanschluss) ist ebenfalls ein Fachbetrieb notwendig. Die Arbeiten (Montage, Elektroinstallation usw.) dürfen außer durch den Netzbetreiber nur durch ein in ein Installateurverzeichnis eines Netzbetreibers eingetragenes Installationsunternehmen ausgeführt werden. Eventuell ist die Zustimmung des lokalen Netzbetreibers erforderlich.
