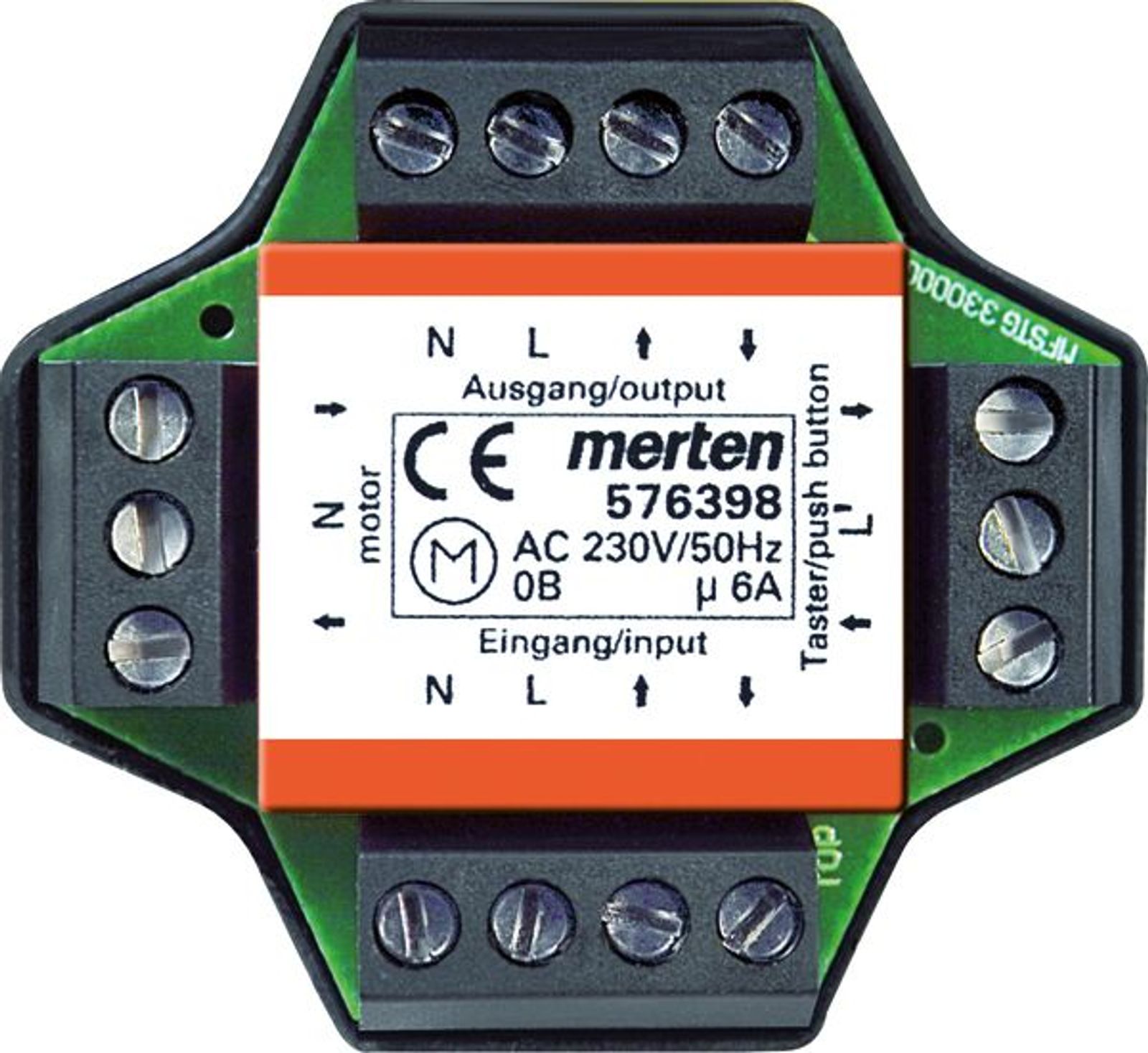

Merten Trennrelais Jalousie UP 2mot 230V 576398 ZentrEing NSTeing NSTeing 2A
Trennrelais Jalousie UP 2mot 230V 576398 ZentrEing NSTeing NSTeing 2A - Originalqualität von Merten
Passend für eine 60er-UP-Dose. Flache Bauform von 22 mm. Bei Vor-Ort-Steuerung mittels Taster Einbau in eine tiefe Unterputz-Dose. Zur Steuerung von bis zu 2 Rollladenmotoren vor Ort, in Gruppen oder zentral. Mit Trennung von Last- und Steuerkreis sowie Zwangsverriegelung in beiden Laufrichtungen. Einzelbedienung der Motoren erfolgt über einen Rollladen-Wipptaster, zentrale Steuerungen über Jalousie-Zeitschaltuhren oder Jalousie-Taster des Merten-Jalousiesteuerungssystems. Netzspannung AC 230 V, 50 Hz +/-10%. Steuerspannung AC 230 V +/-10%. Stromaufnahme 10 mA im Relaisbetrieb. Schaltspannung max. AC 250 V. Schaltstrom max. 2 A. Temperaturbereich 0-60 GradC. Klemmen max. 1,5 mm². Maße 22x49x52 mm (HxBxT). Einbau (tiefe) Unterputzdose. Zu komplettieren mit Blindabdeckung System M 3916-, 3918xx, 3917xx, System Design MEG4075-60xx, System Fläche 3919xx.
Installationshinweis nach § 13 NAV:
Geräte mit einem Anschlusswert von 230 V, die ohne Schutzkontaktstecker ausgeliefert werden, benötigen ggf. einen Festanschluss. Für den Anschluss ist ein Fachbetrieb zu beauftragen. Für die Installation von Geräten mit 400-V-Starkstromanschluss (Drei-Phasen-Wechselstromanschluss) ist ebenfalls ein Fachbetrieb notwendig. Die Arbeiten (Montage, Elektroinstallation usw.) dürfen außer durch den Netzbetreiber nur durch ein in ein Installateurverzeichnis eines Netzbetreibers eingetragenes Installationsunternehmen ausgeführt werden. Eventuell ist die Zustimmung des lokalen Netzbetreibers erforderlich.
