60 m² Set Tackersystem Faltplatte 20 mm WLG 045 16x2 Alu-Verbundrohr Raster 15 cm + Zubehör

60 m² Set Tackersystem Faltplatte 20 mm WLG 045 16x2 Alu-Verbundrohr Raster 15 cm + Zubehör

Name: 60 m² Set Tackersystem Faltplatte 20 mm WLG 045 16x2 Alu-Verbundrohr Raster 15 cm + Zubehör
Brand: thermova
SKU: 100020TP6015A
Price: 533.12 EUR
Availability: InStock

Mit dem Fußbodenheizung - Tackersystem 20 mm Basis Set 60 m² wird der Selbstbau von komfortablen Fußbodenheizungen zum Kinderspiel. Die Grundkomponenten wie Tacker-Dämmplatte, Randdämmstreifen, Alu-Verbundrohr, Tackernadeln und PE-Klebeband sind enthal

-9% 584,47 €

(auf UVP des Herstellers)

533,12 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Set
Versandart: Spedition
Artikelnummer: 100020TP6015A
Lieferzeit: 3 - 5 Werktage

Fußbodenheizung Tackersystem 20 mm Basis Set 60 m² - mit Alu-Verbundrohr, Verlegeabstand 15 cm

Mit dem Fußbodenheizung Basis-Set legen Sie den Grundstein für eine gleichmäßige, wirtschaftliche und energiesparende Wärmeverteilung in Ihrem Haus. Wir liefern Ihnen alle benötigten Materialien und helfen Ihnen durch eine Schritt-für-Schritt-Anleitung und unsere Do-it-yourself-Videos bei der Verlegung. Damit auch Sie von den verschiedenen Vorteilen einer Fußbodenheizung profitieren können:

Ästhetik
Es gibt keine sichtbaren Heizkörper mehr, der Raum kann ästhetisch ganzheitlicher gestaltet werden, weil die Wände und Fensterfronten frei sind.
Komfort
Auch im Winter barfuß durch sein Zuhause laufen? Diese Annehmlichkeit wird durch eine Fußbodenheizung möglich!
Raumklima
Eine Fußbodenheizung fördert ein gutes Raumklima vor allem dadurch, dass die Staubaufwirbelung im Vergleich zu anderen Heizsystemen gemindert wird - das ist besonders für Allergiker hilfreich.
Wärmeverteilung
Im Gegensatz zu exponiert montierten Heizkörpern oder auch Kaminen ist die Fußbodenheizung eine Flächenheizung, der Raum wird also gleichmäßiger erwärmt.
Wärmespeicher
Durch die große Gesamt-Rohrlänge eignen sich Fußbodenheizungen auch gut als Wärmespeicher. Besonders, wenn sie im Estrich verlegt sind. Dies führt zu einer größeren Effektivität Ihrer Heizanlage.
Niedrige Vorlauftemperatur
Im Gegensatz zu herkömmlichen Heizkörpern benötigen Fußbodenheizungen eine deutlich kürzere Vorlauftemperatur - das spart Energie!

In unserem Programm befinden sich verschiedene Varianten von Fußbodenheizungen. Es wird unterschieden zwischen Tacker-, Noppen-, Trockenenstrich- und Dünnschichtsystem, und wobei jedes System seine eigenen Vorzüge hat. Bei diesem Paket handelt es sich um das Tackersystem-Basis-Set. Es ist in Größen von 10 bis 100 m² erhältlich. Bei Bedarf machen wir Ihnen auch gerne ein Angebot für größere Bedarfe.

Das Tackersystem hat sich schon auf vielen Quadratmetern bewährt und gehört zu den beliebtesten Varianten der Fußbodenheizungen. Warum es so beliebt ist? Weil die Montage beim Tackersystem denkbar einfach ist, die Technik zuverlässig und die Rohrabstände - je nach Wärmebedarf - frei wählbar sind. Es eignet sich besonders für die Flächenheizung in Neubauten bei Verwendung von Nassestrich.

Ein besonderer Vorteil ist die extrem schnelle Montage. Auf Tackerplatten aus Styropor werden die Heizungsrohre mit speziellen Ankerclips befestigt und fixiert. Dadurch können Sie die Rohrabstände für Ihre Fußbodenheizung je nach Bedarf selbst bestimmen und frei gestalten. Für das "Tackern" der Rohre brauchen Sie nur ein Tackergerät, das sich kinderleicht bedienen lässt. Dieses spezielle, für die Montage notwendige Werkzeug können Sie übrigens auch bei uns im Shop erwerben.

Unser günstigstes Fußbodenheizungssystem ist aber nicht nur schnell verlegt, sondern auch absolut zuverlässig und natürlich qualitativ hochwertig. Viele unserer Kunden haben sich für diese einfache Variante entschieden und sind sehr zufrieden damit. Warum auch nicht? Denn Fußbodenheizungen müssen effizient sein, aber nicht unbedingt hochkompliziert.

Die Vorteile des Tackersystems auf einen Blick:

Einfache und schnelle Montage
Individuelle Anpassung der Wärmedämmung
Nahezu verschnittfreie Montage
Lückenlose Verlegung durch einseitige Folienüberlappung
Frei wählbare Heizrohrtypen und Verlegeabstände
Hochreißfeste Folie mit Bändchengewebe
Attraktives Preis-Leistungsverhältnis

Montage:

Mit unserer Schritt-für-Schritt-Anleitung für die Montage einer Fußbodenheizung mit Tackersystem haben wir alle Arbeitsschritte erklärt. Wie die Verlegung aussieht und weitere nützliche Hinweise können Sie dem VIdeo entnehmen.

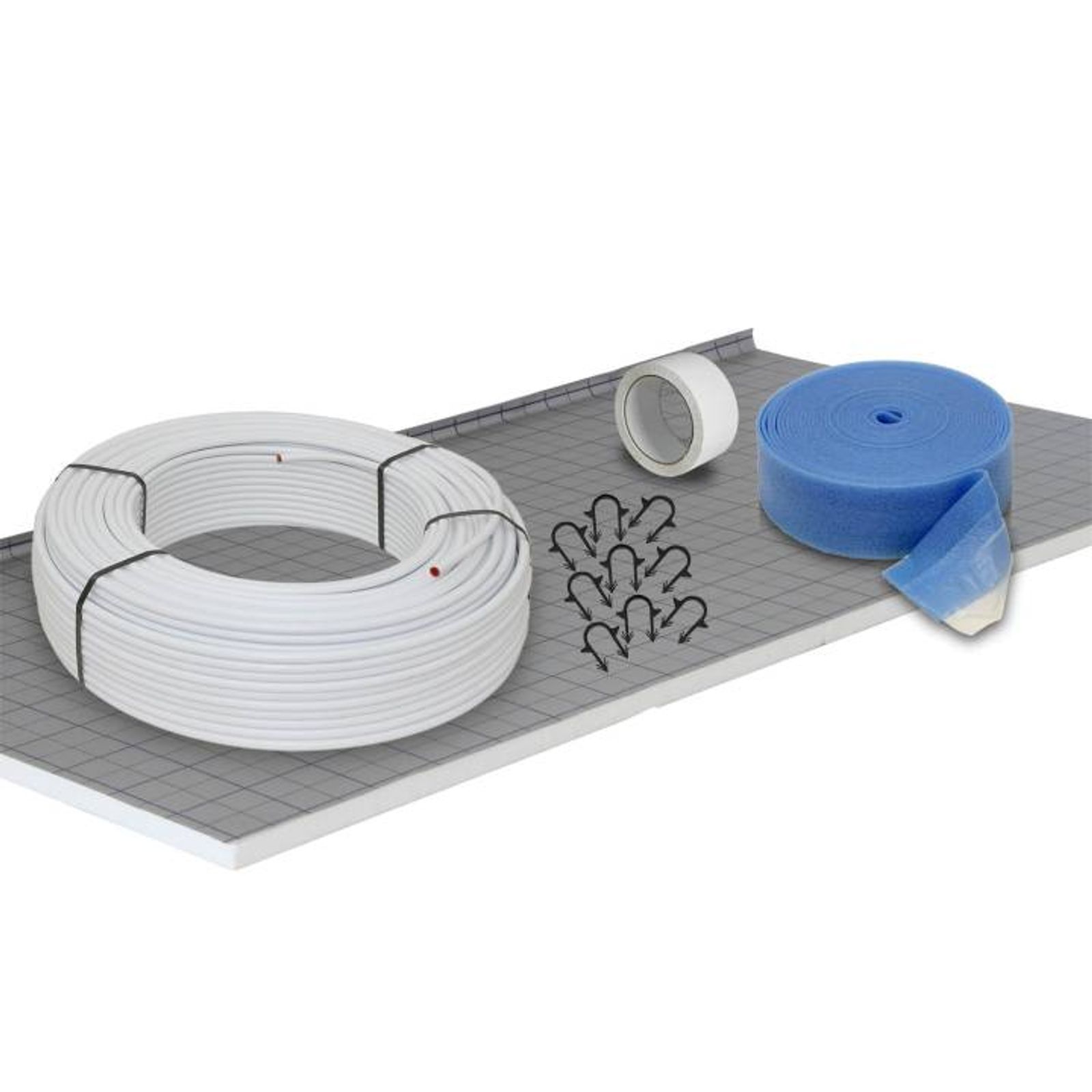

Das Basis Set Tackersystem beinhaltet folgende Komponenten:

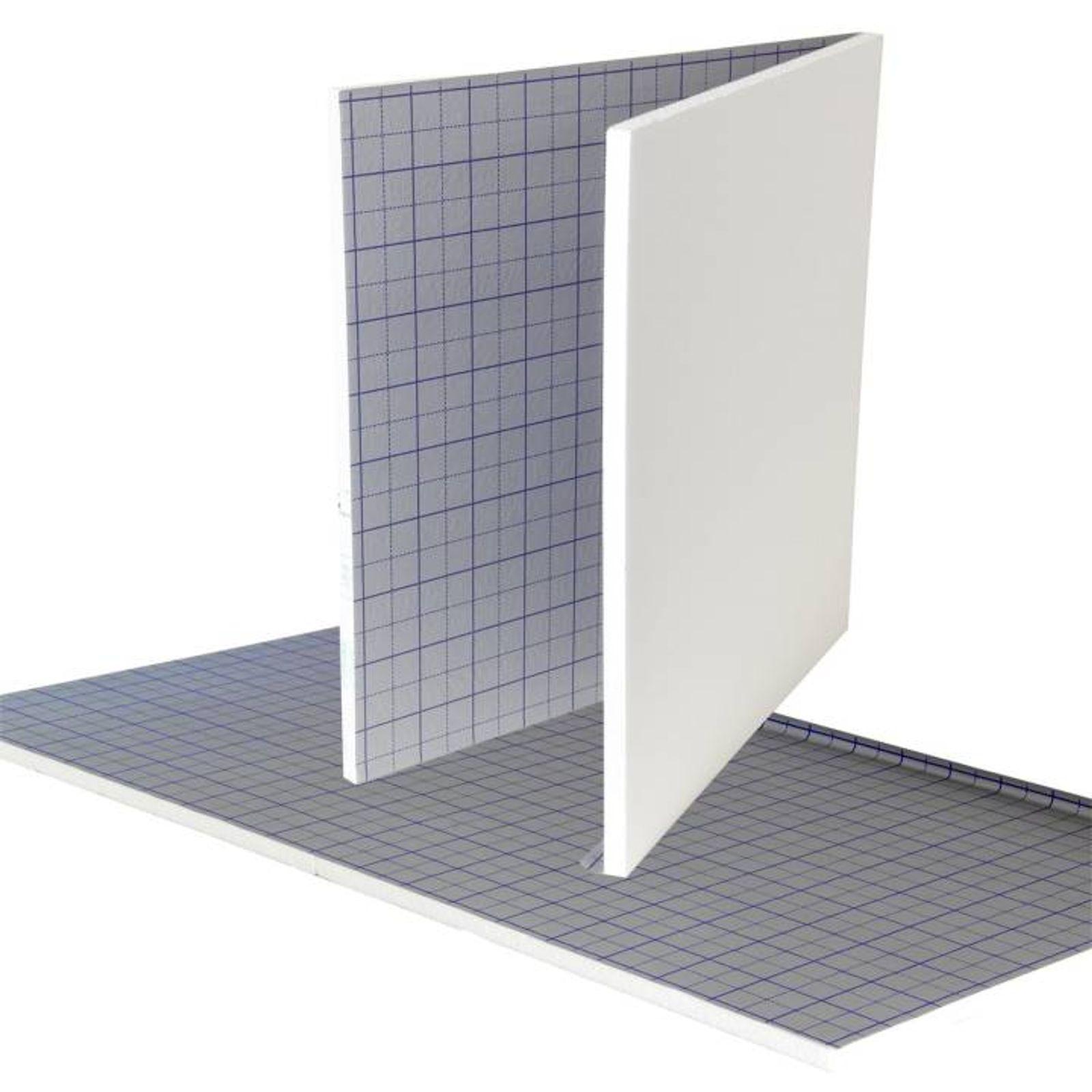

Tackerplatte 20 mm (20-2) WLG 045
Wärme- und Trittschalldämmplatte für Fußbodenheizung als Falt- oder Rollbahn. Mit oberseitig kaschierter, gewebeverstärkter, reißfester Foliendeckschicht gegen Estrichfeuchte (DIN 18560) und silber-rotem Rasteraufdruck als Verlegehilfe bei Heizrohrverlegung. Mit einseitigem, 30 mm breitem Folienüberstand zur Fugenabdeckung.

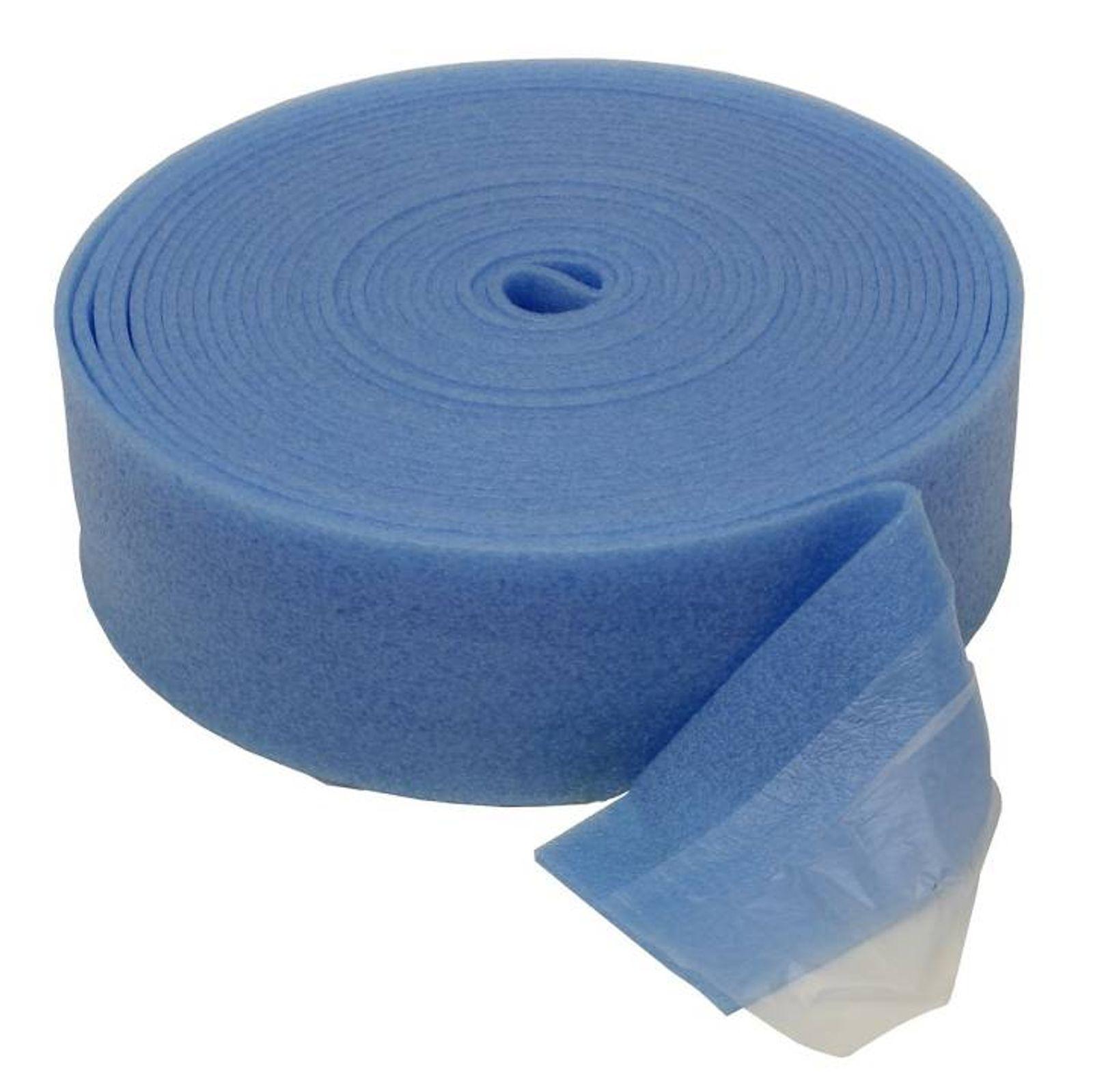

Randdämmstreifen 150 x 8 mm
Randdämmstreifen kommen zum Einsatz bei der schallbrückenfreien Verlegung von schwimmenden Estrichen, Fließestrichen, Trockenestrichen und Fußbodenheizungen. Sie dienen der Trennung des Estrichs vom Mauerwerk oder sonstigen Einbauten und sind schnell und einfach zu verlegen.

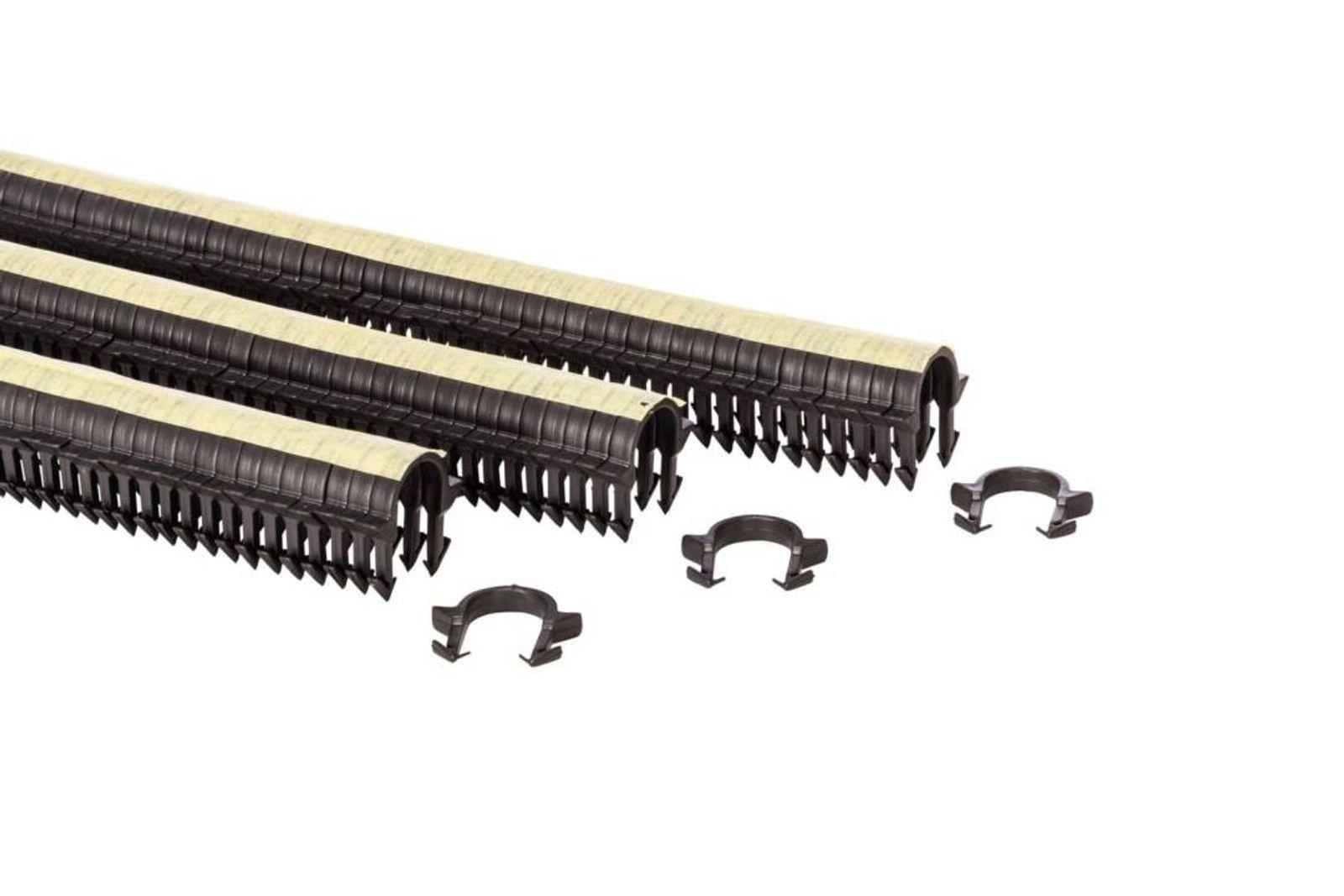

Ankerclips zur Rohrbefestigung
Ankerclips zur Befestigung des Rohres auf der Systemplatte.

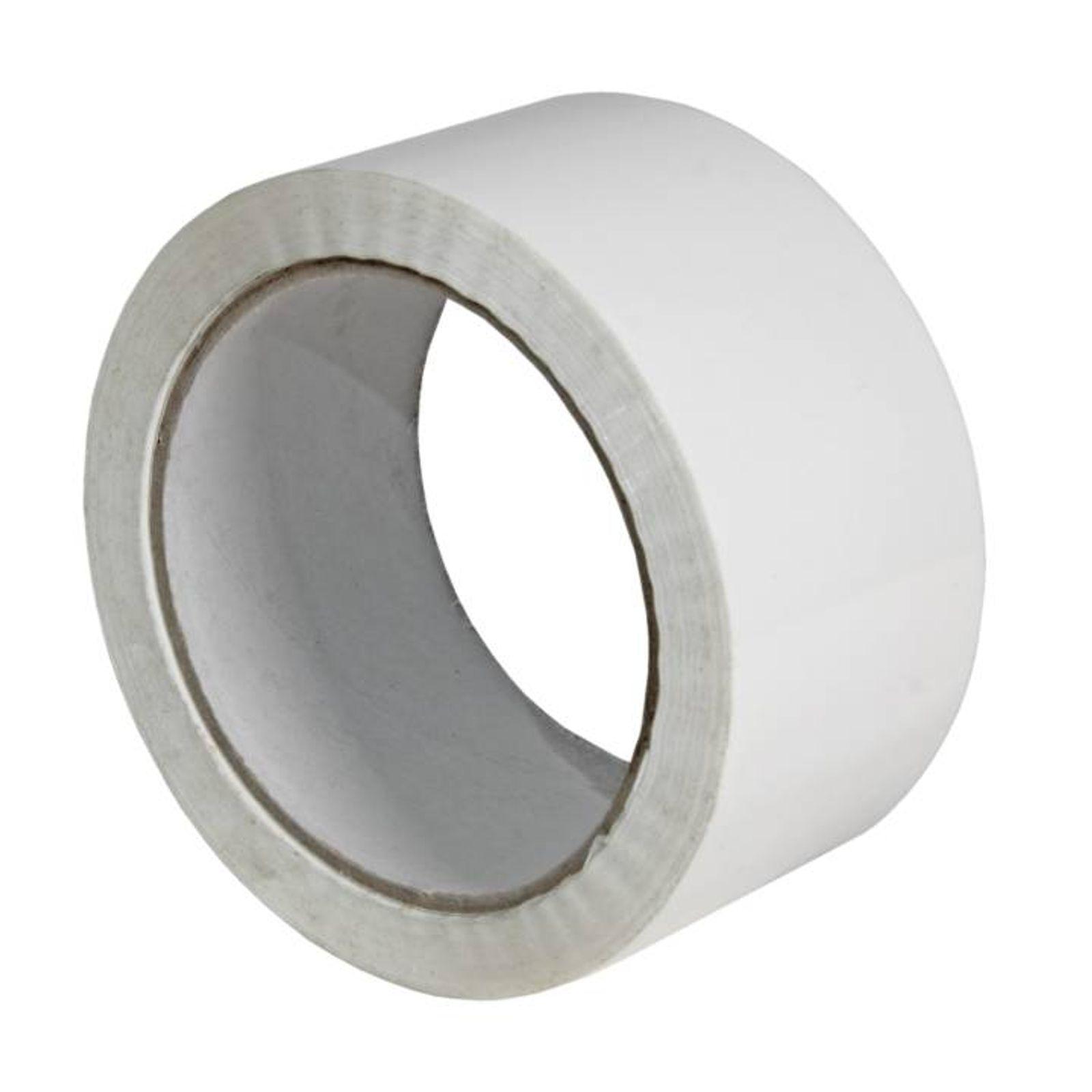

PE-Klebeband
Zum Abkleben der Folienschürze des Randdämmstreifens auf der Systemplatte sowie zur Verbindung der Systemplatten untereinander bei Fließestrich (auch für den Einsatz von Zementestrich geeignet, aber nicht zwingend erforderlich).

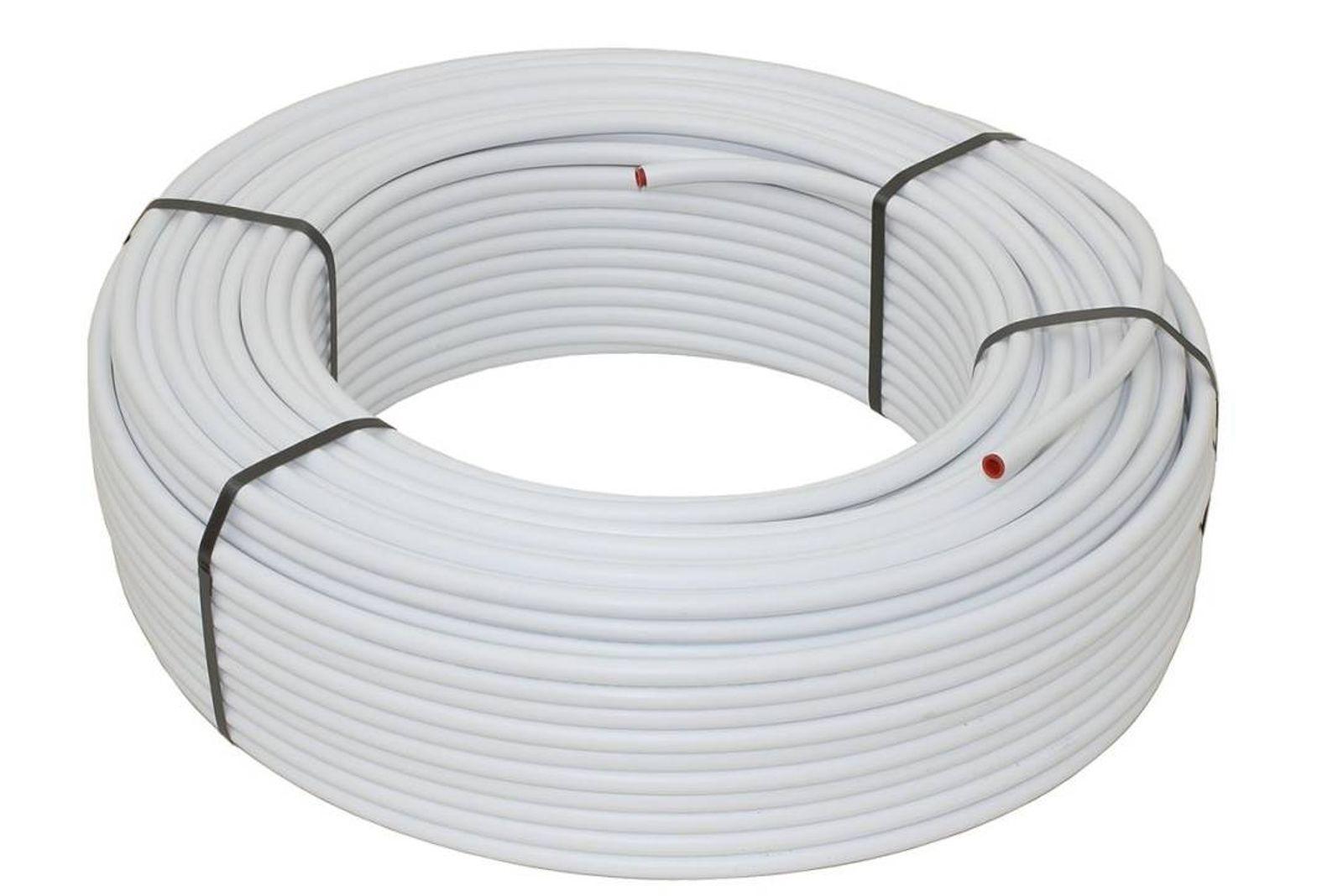

Alu-Verbundrohr 16 x 2 mm
Bei diesem Alu-Verbundrohrohr für Fußbodenheizung handelt es sich um geprüftes, güteüberwachtes Qualitätsrohr aus deutscher oder schweizerischer Fertigung. Dies können Sie anhand der SKZ-Prüfnummer auf dem Rohr jederzeit online überprüfen und nachvollziehen.

Bitte beachten Sie, dass es sich bei den Paketen um unteilbare Angebote handelt. Eine Rückgabe einzelner Komponenten ist daher ausgeschlossen.

Tackerplatte:

Faltplatte: 1.000 x 2.000 mm
Material: Polystyrolschaum EPS 045 DES sm
Baustoffklasse: B 2
Druckfestigkeit kN/m²: 4 kPa
Dynamische Steifigkeit: 20 MN/m³
RlambdaDä m2 K/W: 0,444
Trittschallverbesserung: 28 dB
Verpackungseinheit: 60 m²

Randdämmstreifen:

Größe: 150 x 8 mm
Länge: 25 Meter

Alu-Verbundrohr:

Max. Betriebstemperatur: 95 °C, Störfall 110 °C
Max. Betriebsdruck bei Langzeit-Beanspruchung 50 Jahre: 10 bar / 70 °C
Wärmeleitfähigkeit: 0,43 W/mK
DVGW-zertifiziert
Längenausdehnungskoeffizient: 0,026 mm/mK
Biegeradius: 5 x der Durchmesser

Was ist ein Tackersystem und wie funktioniert es?

Das Tackersystem ist eine Fußbodenheizung zum Selbstverlegen, bei der das Heizrohr mit speziellen Tackernadeln beziehungsweise Ankerclips auf einer Dämmplatte oder Dämmrolle befestigt wird. Ein aufgedruckter Rasteraufdruck dient dabei als Verlegehilfe für die exakte Rohrführung. Anders als beim Noppensystem ist der Rohrabstand nicht durch feste Noppen vorgegeben, sondern lässt sich je nach Wärmebedarf des Raums frei wählen. Anschließend wird der Nassestrich über das verlegte System eingebracht.

Was ist der Unterschied zwischen Faltplatte und Rollbahn bei diesem Faltplatte-Set?

Diese Ausführung ist eine Faltplatte: eine plane Dämmplatte im Format 1.000 x 2.000 mm, die ausgelegt und bei Bedarf zugeschnitten wird. Faltplatte und Rollbahn übernehmen bei diesem Dämmsystem die gleiche Funktion als Wärme- und Trittschalldämmung mit aufgedrucktem Verlegeraster, unterscheiden sich aber im Lieferformat: Die Rollbahn kommt stattdessen als flexible Dämmrolle, die ausgerollt wird. Welches Format praktischer ist, hängt vor allem vom Raumzuschnitt und der persönlichen Vorliebe bei der Verlegung ab.

Welche Dämmstärke hat dieses Set und wofür eignet sie sich?

Die Tackerplatte beziehungsweise Tackerrollbahn in diesem Set ist 20 mm stark. Sie besteht aus Polystyrol-Hartschaum (EPS) mit einer oberseitig kaschierten, gewebeverstärkten und reißfesten Foliendeckschicht gemäß DIN 18560, die vor Estrichfeuchte schützt. Dünnere Ausführungen eignen sich besonders bei Renovierungen mit wenig Aufbauhöhe, stärkere Ausführungen bieten zusätzlich eine bessere Wärmedämmung nach unten, etwa über unbeheizten Kellern.

Was bedeutet die Wärmeleitgruppe WLG 045 bei dieser Dämmplatte?

WLG steht für Wärmeleitgruppe und beschreibt, wie gut ein Dämmstoff die Wärme nach unten hält. WLG 045 entspricht einer Wärmeleitfähigkeit von 0,045 W/(m*K). Dieser Wert liegt etwas über dem der WLG-040-Dämmplatten des Noppensystems, ist in der Praxis aber weiterhin ein für Fußbodenheizungs-Dämmplatten üblicher und wirtschaftlicher Wert, der Wärmeverluste nach unten spürbar reduziert.

Welches Heizrohr ist in diesem Set verbaut und was zeichnet es aus?

In diesem Set ist ein Alu-Verbundrohr im Format 16 x 2 mm verbaut. Es besteht aus mehreren Kunststoffschichten mit einem innenliegenden Aluminiumkern, der das Rohr sauerstoffdicht macht und hohen Druck- sowie Hitzebelastungen standhält. Es handelt sich um geprüftes, güteüberwachtes Qualitätsrohr aus deutscher oder schweizerischer Fertigung, dessen Prüfnummer sich online nachvollziehen lässt.

Was bedeutet der angegebene Verlegeabstand von 15 cm bei diesem Set?

Der angegebene Verlegeabstand von 15 cm ist der Rasterwert, mit dem die im Set enthaltene Rohrlänge und Heizkreis-Anzahl kalkuliert wurden. Da die Rohre beim Tackersystem mit Ankerclips befestigt werden, lässt sich der Abstand vor Ort innerhalb gewisser Grenzen frei anpassen. Ein weiterer Abstand wie 15 cm bedeutet weniger Rohrmeter pro Quadratmeter, was Material spart und in gut gedämmten Räumen mit geringerem Wärmebedarf meist ausreichend Heizleistung liefert.

Ist der Rohrabstand beim Tackersystem frei wählbar?

Ja. Anders als beim Noppensystem, bei dem der Abstand durch feste Noppen vorgegeben ist, lässt sich der Rohrabstand beim Tackersystem je nach Wärmebedarf des jeweiligen Raums frei wählen. Der im Produktnamen angegebene Verlegeabstand entspricht dem Rasterwert, der der Berechnung dieses Sets zugrunde liegt.

Auf welchem Untergrund kann das Tackersystem verlegt werden?

Das Tackersystem eignet sich für die Verlegung unter Nassestrich, insbesondere im Neubau. Der Untergrund sollte eben, sauber und trocken sein, damit die Dämmplatte beziehungsweise die Dämmrolle stabil aufliegt und Wärmebrücken oder Unebenheiten vermieden werden.

Wie wird das Heizrohr befestigt und werden dafür Spezialwerkzeuge benötigt?

Das Heizrohr wird mit speziellen Tackernadeln beziehungsweise Ankerclips auf der Dämmplatte oder Dämmrolle fixiert. Dafür wird ein spezielles Tackergerät benötigt, mit dem sich die Clips zügig setzen lassen. Für den Zuschnitt der Dämmplatte beziehungsweise der Rollbahn sowie zum Ablängen des Rohres reichen darüber hinaus übliche Werkzeuge wie Cutter- oder Rohrschere aus.

Kann die Verlegung von einer einzelnen Person durchgeführt werden?

Ja, das Tackersystem lässt sich mit ein wenig handwerklichem Geschick auch in Eigenregie verlegen. Eine Schritt-für-Schritt-Anleitung sowie Videos unterstützen zusätzlich bei der Montage.

Welche Bauteile dienen der randseitigen Abdichtung und wofür werden sie gebraucht?

Im Set enthalten sind Randdämmstreifen im Format 150 x 8 mm. Sie kommen bei der schallbrückenfreien Verlegung von schwimmendem Estrich, Fließestrich oder Trockenestrich zum Einsatz und trennen den Estrich von Wänden und sonstigen Einbauten.

Ist in diesem Set ein Raumthermostat und ein Heizkreisverteiler enthalten?

Nein. Bei dieser Ausführung handelt es sich um ein Basis-Set: Enthalten sind Tackerplatte beziehungsweise Tackerrollbahn, Randdämmstreifen und Heizrohr, jedoch kein Heizkreisverteiler, keine Stellantriebe und kein Raumthermostat. Diese Variante eignet sich, wenn bereits ein Verteiler und eine Regelung vorhanden sind oder individuell zusammengestellt werden sollen.

Kann zu diesem Basis-Set später ein Regler und Verteiler ergänzt werden?

Ja. Das Basis-Set lässt sich problemlos mit einem passenden Heizkreisverteiler, Stellantrieben und einem Raumthermostat aus dem Selfio-Sortiment nachrüsten. So kann die Regeltechnik unabhängig vom Dämm- und Rohrsystem ausgewählt werden, etwa wenn bereits einzelne Komponenten vorhanden sind.

Wie viele Heizkreise benötigt mein Fußbodenheizungs-Set und wovon hängt die Anzahl ab?

Die Anzahl der Heizkreise richtet sich nach der Fläche und dem für die Kalkulation zugrunde gelegten Verlegeabstand. Da bei 10 cm Rasterabstand mehr Rohrmeter pro Quadratmeter verlegt werden als bei 15 cm, deckt ein Heizkreis bei engerem Raster im Schnitt eine kleinere Fläche ab. Deshalb ist die im jeweiligen Set enthaltene Heizkreis-Anzahl bereits passend zur gewählten Fläche und zum Verlegeabstand kalkuliert.

Welche maximale Betriebstemperatur und welchen Betriebsdruck hält das verbaute Heizrohr aus?

Das verbaute Heizrohr ist für eine maximale Betriebstemperatur von 95 Grad Celsius ausgelegt, im Störfall bis 110 Grad Celsius. Bei einer Langzeitbeanspruchung über 50 Jahre verträgt es einen Betriebsdruck von 10 bar bei 70 Grad Celsius. Im normalen Heizbetrieb liegen Vorlauftemperatur und Betriebsdruck einer Fußbodenheizung deutlich darunter.

Wie wird dieses Basis-Set an einen vorhandenen Heizkreisverteiler angeschlossen?

Das Heizrohr wird über passende Klemmverschraubungen mit Eurokonus an die Abgänge des vorhandenen Heizkreisverteilers angeschlossen. Da im Basis-Set kein Verteiler enthalten ist, sollten Anschlussmaß und Ventilanpassung vorab mit dem bereits vorhandenen Verteiler und den eingesetzten Stellantrieben abgeglichen werden.

Worauf sollte bei Installation und Betrieb aus Sicherheitsgründen geachtet werden?

Alle Warn- und Sicherheitshinweise auf der Verpackung und in der Anleitung sollten bei Montage, Erstinbetriebnahme und Wartung unbedingt beachtet werden. Der elektrische Anschluss von Raumthermostat und Stellantrieben an das 230-V-Netz sollte durch eine Elektrofachkraft erfolgen. Vor dem Einbringen des Estrichs sollte das komplette Rohrsystem außerdem einer Dichtheitsprüfung unter Druck unterzogen werden, um sicherzustellen, dass alle Heizkreise ordnungsgemäß installiert wurden und keine Leckagen vorliegen.

Wie wird das Tackersystem nach der Verlegung gepflegt und gewartet?

Nach der Verlegung ist die Fußbodenheizung selbst wartungsarm. Sinnvoll ist es, das System in den ersten Heizperioden gelegentlich auf gleichmäßige Erwärmung und Dichtheit an den Verteileranschlüssen zu prüfen. Bei Komplettsets mit Verteiler sollte zudem gelegentlich kontrolliert werden, ob sich Luft im System angesammelt hat, die über den Verteiler entlüftet werden kann.

60 m² Tackerplatte 20 mm (20-2) WLG 045
3x Randdämmstreifen 150 x 8 mm Rolle 25 m
900x Ankerclips zur Rohrbefestigung
3x PE-Klebeband Rolle
2x Fußbodenheizungsrohr 16 x 2 mm 200 m Rolle

Bitte beachten Sie, dass dem Angebot im Schnitt ein 15 cm Verlegeabstand des Fußbodenheizungsrohres zugrunde gelegt wurde. Dementsprechend wurde das Paket zusammengestellt. Für etwaige kleinere Verlegeabstände sollten Sie sich das Paket individuell durch unseren Kundenservice zusammenstellen lassen. Eine Rückgabe einzelner Komponenten aus dem Komplettpaket ist ausgeschlossen.
