Viessmann Divicon 1" mit Erweiterung

Name: Viessmann Divicon 1" mit Erweiterung
Brand: Viessmann
SKU: Z024681
Price: 1066.17 EUR
Availability: OutOfStock

Erweiterungssatz für einen Heizkreis mit Mischer mit Mischerelektronik und Mischermotor

-38% 1.711,22 €

(auf UVP des Herstellers)

1.066,17 €

inkl. MwSt. zzgl. Versandkosten

Elektroaltgerät: kostenlose Rücknahme und fachgerechtes Recycling am Ende der Nutzung

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: Z024681
WEEE-NR: DE58723830
Lieferzeit: z.Zt. Nicht lieferbar

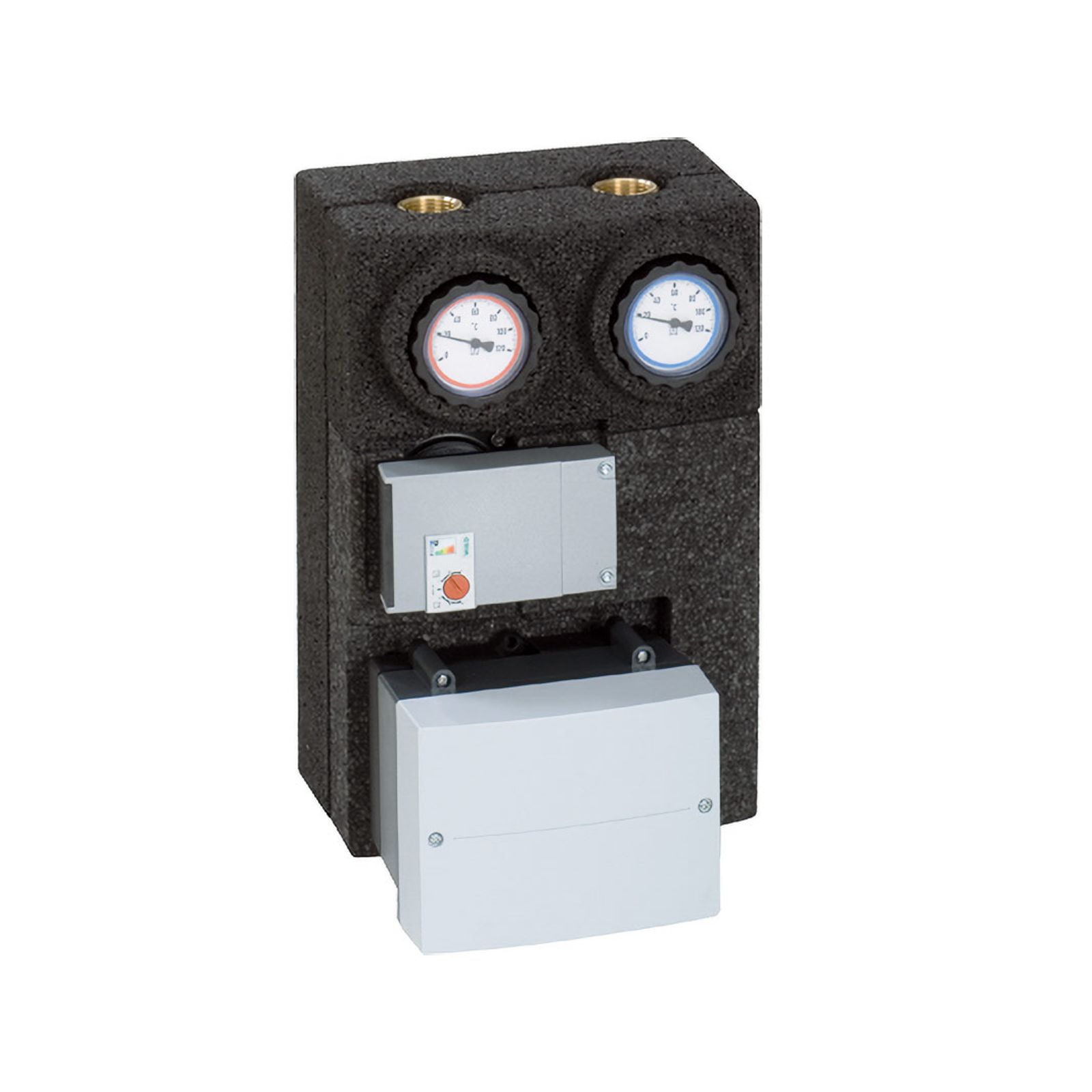

Divicon Heizkreis-Verteilung mit 3-Wege-Mischer, komplett vormontierte Einheit, mit:

- Rückschlagklappe

- 2 Kugelhähnen mit Thermometer

- Wärmedämmung

- Erweiterungssatz für einen Heizkreis mit Mischer mit Mischerelektronik und Mischermotor einschl. Anschlussleitung (3,5m lang) und Vorlauftemperatursensor

- Heizkreispumpe, steckerfertig verdrahtet, Typ Wilo Yonos Para 25/6 (drehzahlgeregelte Hocheffizienz-Umwälzpumpe, entsprechend Energie Label A) Anschluss zum Heizkreis: 1"

Welche Funktion hat die Rückschlagklappe in der Divicon?

Die Rückschlagklappe verhindert, dass Heizwasser bei ausgeschalteter Pumpe durch Schwerkraftzirkulation in die falsche Richtung fließt. So wird sichergestellt, dass der Heizkreis nur dann durchströmt wird, wenn die Pumpe tatsächlich läuft, was ungewollten Wärmeverlust vermeidet.

Wozu dienen die zwei Kugelhähne mit Thermometer?

Mit den beiden Kugelhähnen lässt sich der Heizkreis vom restlichen System absperren, zum Beispiel für Wartungsarbeiten, ohne die gesamte Anlage entleeren zu müssen. Die integrierten Thermometer zeigen direkt die Vorlauf- und Rücklauftemperatur an, was den hydraulischen Abgleich erleichtert.

Welche Aufgabe erfüllt der Vorlauftemperatursensor der Erweiterung, und mit welchem Kabel wird er angeschlossen?

Der Vorlauftemperatursensor misst laufend die Temperatur des Heizwassers und liefert diesen Wert an die Mischerelektronik, damit der Mischer präzise nachregeln kann. Er ist als Viessmann-NTC-Fühler ausgeführt, arbeitet zuverlässig in einem Bereich von -20 °C bis +90 °C und wird über die mitgelieferte, 3,5 Meter lange Anschlussleitung angebunden.

Welches Pumpenmodell ist in der Divicon 1" mit Erweiterung verbaut, und welche Leistungsdaten hat es?

Verbaut ist die Wilo Yonos Para 25/6, eine drehzahlgeregelte Hocheffizienzpumpe mit einer maximalen Förderhöhe von rund 6 Metern und einem maximalen Volumenstrom von etwa 3,3 Kubikmetern pro Stunde. Die Leistungsaufnahme liegt je nach Betriebspunkt zwischen 3 und 45 Watt.

Was bedeutet die Energieeffizienzklasse A der verbauten Pumpe für den Betrieb?

Pumpen der Effizienzklasse A passen ihre Förderleistung automatisch an den tatsächlichen Wärmebedarf an, anstatt dauerhaft mit voller Leistung zu laufen. Dadurch lässt sich der Stromverbrauch im Vergleich zu einer ungeregelten Standardpumpe um bis zu 80 Prozent senken.

Lässt sich die Drehzahl der integrierten Pumpe manuell einstellen?

Ja, die Wilo Yonos Para 25/6 bietet neben dem automatischen, variablen Differenzdruckmodus auch drei feste Drehzahlstufen zur Auswahl. So kann die Pumpe bei Bedarf auf eine konstante Leistung eingestellt werden, statt sie automatisch regeln zu lassen.

Wie unterscheidet sich eine Divicon mit Mischer von einer Ausführung ohne Mischer?

Die Ausführung mit Mischer regelt die Vorlauftemperatur eines gemischten Heizkreises stufenlos und eignet sich besonders für Fußbodenheizungen oder Anlagen mit unterschiedlichen Temperaturniveaus. Varianten ohne Mischer liefern die Vorlauftemperatur dagegen ungeregelt weiter und kommen typischerweise bei direkten, ungemischten Heizkreisen zum Einsatz.

Wie wird die Divicon montiert – einzeln an der Wand oder mit mehreren Heizkreisen kombiniert?

Die Divicon lässt sich sowohl als Einzelmodul direkt an der Wand befestigen als auch zusammen mit weiteren Divicon-Einheiten über einen 2- oder 3-fach Verteilerbalken kombinieren. Diese Bauweise ermöglicht es, mehrere Heizkreise platzsparend nebeneinander anzuordnen.

Kann die Divicon auch direkt an einen Heizkessel angebaut werden statt an der Wand?

Ja, alternativ zur Wandmontage kann die Divicon über eine passende Rohrgruppe direkt am Wärmeerzeuger angebaut werden. Welche Variante sinnvoller ist, hängt von den Platzverhältnissen und dem verwendeten Wärmeerzeuger ab.

Warum ist die richtige Einbaulage der Pumpe wichtig?

Eine falsche Einbaulage kann die Pumpe dauerhaft beschädigen, da Nassläuferpumpen wie die Wilo Yonos Para 25/6 auf eine bestimmte Ausrichtung des Motors angewiesen sind. Achte deshalb darauf, dass die Einbaulage den Vorgaben des Herstellers entspricht, bevor die Anlage in Betrieb genommen wird.

Welche elektrische Absicherung benötigt der Erweiterungssatz?

Laut Montageanleitung darf der Erweiterungssatz mit einer Sicherung von maximal 16 Ampere abgesichert werden. Der elektrische Anschluss sollte grundsätzlich nur von einer Elektrofachkraft vorgenommen werden.

Welche Schutzart hat die Elektronik des Erweiterungssatzes?

Die Mischerelektronik des Erweiterungssatzes ist mit Schutzart IP 53 nach EN 60529 ausgeführt. Diese Schutzart muss durch den Einbauort beziehungsweise die Aufbausituation zusätzlich sichergestellt werden.

Ist der Anschluss der Heizkreispumpe bereits vorverdrahtet?

Ja, die Heizkreispumpe ist steckerfertig verdrahtet und kann direkt mit dem passenden Stecker an die Divicon angeschlossen werden. Das vereinfacht die Installation, ersetzt aber nicht den fachgerechten Netzanschluss durch eine Elektrofachkraft.

Lässt sich die Divicon mit Erweiterung an eine Vitotronic-Regelung anschließen?

Ja, der Erweiterungssatz mit Mischerelektronik lässt sich beispielsweise an eine Vitotronic 300, Typ KW3, anschließen. Die Kommunikation erfolgt dabei über den KM-BUS, entweder direkt zur Regelung oder über einen KM-BUS-Verteiler als Zubehör.

1x Divicon 1" m. Erweiterung Pumpe VI Wilo Yonos Para 25/6
