Grundfos Druckmanager PM1 Einschaltdruck 1,5 bar

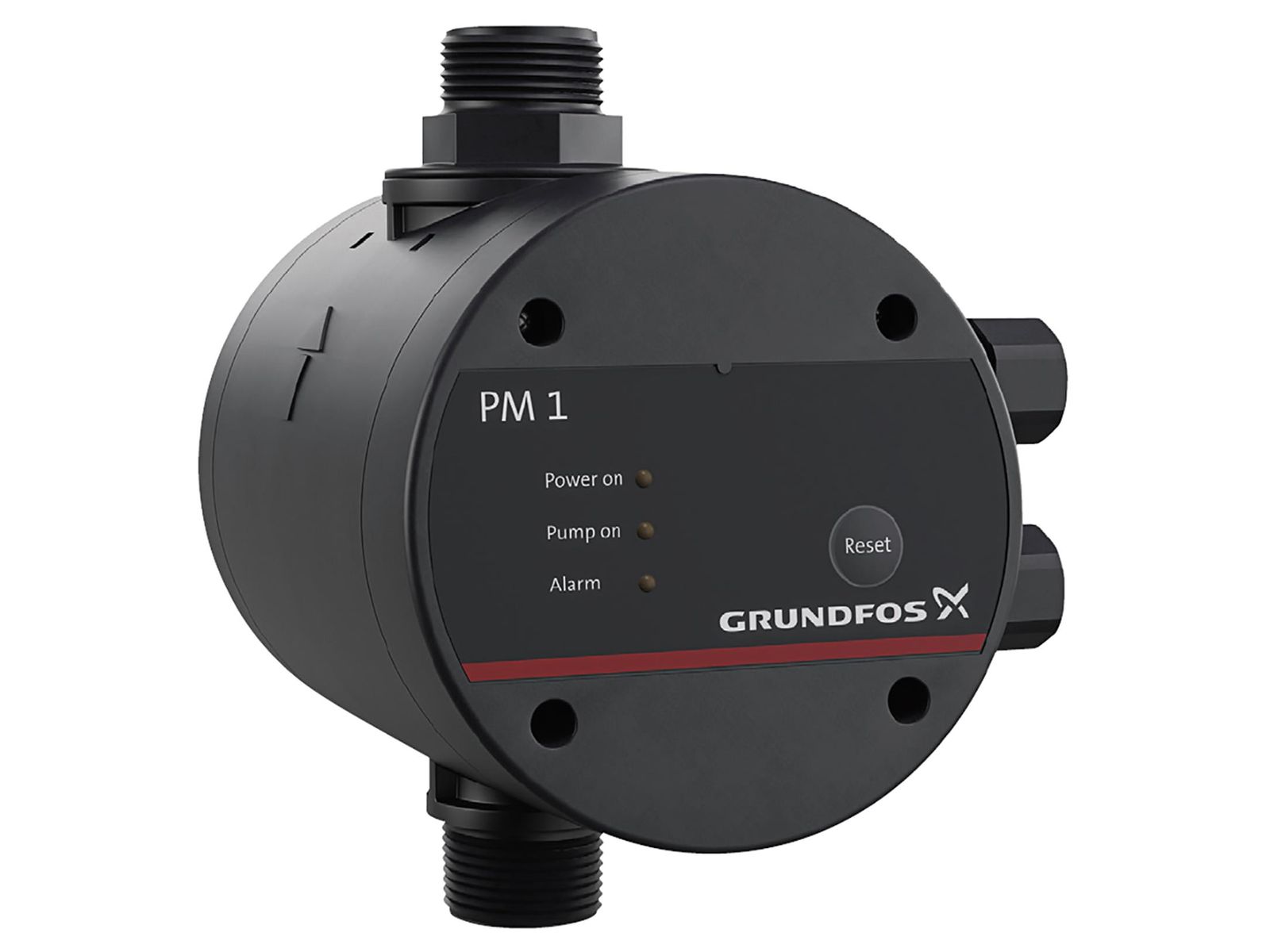

Grundfos Druckmanager PM1 Einschaltdruck 1,5 bar – Bild 2 von 2

Grundfos Druckmanager PM1 Einschaltdruck 1,5 bar

Name: Grundfos Druckmanager PM1 Einschaltdruck 1,5 bar
Brand: Grundfos
SKU: 96848693
Price: 146.8 EUR
Availability: OutOfStock

PM 1 ist eine Drucksteuerungseinheit für das automatische Ein- und Ausschalten von Grundfos Pumpen und anderen Pumpen für die Wasserversorgung. PM 1 bietet grundlegende Steuerungsfunktionen sowie einen Trockenlaufschutz und einen Zyklusalarm.

-43% 257,51 €

(auf UVP des Herstellers)

146,80 €

inkl. MwSt. zzgl. Versandkosten

Elektroaltgerät: kostenlose Rücknahme und fachgerechtes Recycling am Ende der Nutzung

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 96848693
WEEE-NR: DE58075890
Lieferzeit: z.Zt. Nicht lieferbar

Grundfos Druckmanager PM1 Einschaltdruck 1,5 bar

Drucksteuerung Basisausführung PM 1

Die flexible Basisausführung PM 1 eignet sich perfekt für den Einsatz in Anwendungen, bei denen die Pumpe verbrauchsabhängig ein- und ausgeschaltet werden muss. Bei Erreichen des Einschaltdrucks von 1.5 bar schaltet der PM 1 die Pumpe ein. Die Pumpe läuft dann solange, bis kein Wasser mehr entnommen wird.

Zur Erhöhung der Betriebssicherheit schützt die Drucksteuerung PM 1 die Pumpe vor Trockenlauf und zeigt einen Alarm an, wenn die zulässige Anzahl der Schaltspiele überschritten wird. Auch diese Basisausführung verfügt bereits über die gewohnte Grundfos Qualität, die für hohe Flexibilität und dank der robusten Elektronik für eine sehr lange Lebensdauer sorgt.

Funktionen Modell PM 1:

Bereitschaftsanzeige (Power On)
Betriebsanzeige
Alarmleuchte
Trockenlaufschutz
Freie Anordnung im System möglich
Drehbarer Druckstutzen
Integriertes Rückschlagventil
Alarm bei Überschreiten Schaltspiele

Zulassungen: CE,EAC,WEEE

Rückschlagventil: Ja

Adjustable start pressure (Yes/No): nein

Einschaltdruck: 1.5 bar

Behältervolumen: 0.1 l

Installation

Maximale Umgebungstemperatur: 50 °C

Einschaltdruck: 1.5 bar

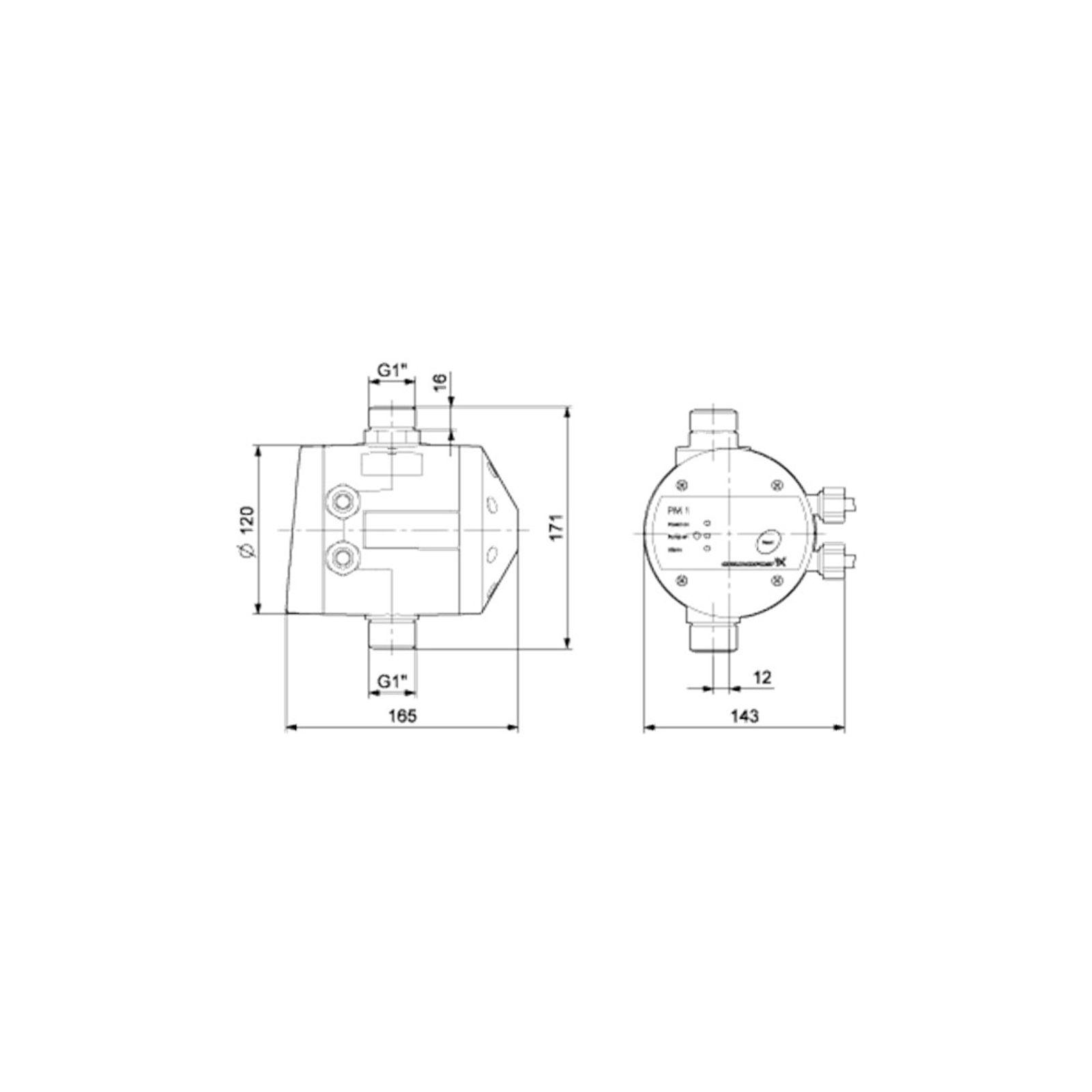

Anschluss Eingang: G1"

Anschluss Ausgang: G1"

Innengewinde: Außen

Auslassgewinde: Extern

Druckanzeige: Nein

Fördermedium

Medientemperaturbereich

0 .. 40 °C

Elektrische Daten

Maximale Leistungsaufnahme P1: 1200 W

Netzfrequenz: 50 / 60 Hz

Geeignet für 50/60 Hz: ja

Bemessungsspannung: 1 x 220-240 V

Maximum current consumption: 10 A

Schutzart (gemäß IEC 34-5): IP65

Länge Motorkabel: 0.5 m

Art des Kabelsteckers: SCHUKO

Netzkabellänge: 1.5 m

Art der Steuerung

Trockenlaufschutz: Ja

Welche Pumpen lassen sich mit dem Grundfos Druckmanager PM1 Einschaltdruck 1,5 bar sinnvoll kombinieren?

Der Druckmanager ist für Grundfos Pumpen und andere Pumpen zur Wasserversorgung gedacht. Wichtig ist, dass die Pumpe hydraulisch und elektrisch zur Steuerung passt: Der Anschluss erfolgt auf der Druckseite, die Anschlüsse sind G1", die Versorgung liegt bei 1 x 220–240 V, und die maximale Leistungsaufnahme beträgt 1200 W bei maximal 10 A.

Für welche Anwendungen eignet sich der Grundfos Druckmanager PM1 mit 1,5 bar besonders gut?

Besonders passend ist das Modell für Wasserversorgung und Regenwassernutzung in Ein- und Mehrfamilienhäusern, Gartenhäusern, bei Gartenbewässerung und in der Landwirtschaft. Der voreingestellte Einschaltdruck von 1,5 bar ist dabei eine gute Wahl für typische Anwendungen mit überschaubarer Entnahmestelle und bedarfsabhängigem Pumpenbetrieb.

Welche Fördermedien sind für den Grundfos Druckmanager PM1 geeignet?

Geeignet sind reine, dünnflüssige, nicht aggressive und nicht explosive Flüssigkeiten ohne langfaserige Bestandteile oder Feststoffe. Typische Beispiele sind Trinkwasser und Regenwasser. Für leicht entzündliche oder explosive Medien ist das Gerät ausdrücklich nicht vorgesehen.

Wo sollte der Druckmanager in der Anlage montiert werden?

Der PM1 wird auf der Druckseite der Pumpe montiert. Zwischen Pumpe und Druckmanager sollten keine Entnahmestellen sitzen. Bei Förderung aus Brunnen oder Bohrloch gehört zusätzlich ein Rückschlagventil in die Saugleitung der Pumpe. Praktisch ist, dass sich der Abgangsstutzen um 360° drehen lässt.

Wie groß darf der Höhenunterschied zur höchsten Entnahmestelle sein?

Bei der 1,5-bar-Ausführung empfiehlt Grundfos, dass der Höhenunterschied zwischen Druckmanager und höchster Entnahmestelle 10 Meter nicht überschreitet. So bleibt das Ein- und Ausschalten im Alltag zuverlässig.

Welche Mindestförderhöhe sollte die angeschlossene Pumpe erreichen?

Für die 1,5-bar-Ausführung sollte die Pumpe mindestens 24 Meter Förderhöhe liefern können. Das ist wichtig, damit der Druckmanager unter realen Betriebsbedingungen sauber arbeitet und die Wasserversorgung stabil bleibt.

Welche elektrischen Voraussetzungen sind für den Betrieb wichtig?

Der PM1 ist für 1 x 220–240 V bei 50/60 Hz ausgelegt, mit maximal 10 A und bis 1200 W Leistungsaufnahme. Die Schutzart ist IP65. Für die elektrische Installation nennt der Hersteller außerdem einen externen Hauptschalter und empfiehlt einen FI-Schutzschalter mit einem Auslösestrom unter 30 mA.

Kann der Grundfos Druckmanager PM1 auch mit Generator oder alternativer Stromquelle betrieben werden?

Ja, das ist grundsätzlich möglich. Entscheidend ist, dass die alternative Stromquelle die geforderten elektrischen Daten des Geräts einhält. Dann kann der Druckmanager auch abseits einer klassischen Netzversorgung eingesetzt werden.

Wie läuft die erste Inbetriebnahme am einfachsten ab?

Für die Erstinbetriebnahme öffnest du zuerst eine Entnahmestelle und schaltest anschließend die Spannungsversorgung ein. Danach baut die Pumpe Druck auf. Wenn du die Entnahmestelle wieder schließt, sollte die Pumpe nach wenigen Sekunden stoppen. So lässt sich schnell prüfen, ob die Anlage betriebsbereit ist.

Was bedeutet die Schaltspielbegrenzung beim Grundfos PM1?

Die Schaltspielbegrenzung schützt die Anlage vor zu häufigem Ein- und Ausschalten, zum Beispiel bei kleinen Undichtigkeiten oder nicht ganz geschlossenen Entnahmestellen. Erkennt der Druckmanager solches Takten, stoppt er die Pumpe und meldet einen Alarm. Das hilft, unnötige Belastung im System zu reduzieren.

Wie arbeitet der integrierte Trockenlaufschutz?

Der integrierte Trockenlaufschutz schaltet die Pumpe ab, wenn kein ausreichender Druck und kein Volumenstrom erkannt werden. Während der Anfüllphase reagiert das Gerät anders als im laufenden Betrieb, das Grundprinzip bleibt aber gleich: Die Pumpe wird geschützt, wenn kein Wasser verfügbar ist.

Was zeigen die Kontrollleuchten am PM1 an?

Die grüne Leuchte „Power on“ zeigt an, dass Spannung anliegt. Die grüne Leuchte „Pump on“ signalisiert den laufenden Pumpenbetrieb. Die rote Alarmleuchte weist auf eine erkannte Störung wie Trockenlauf oder eine Schaltspielüberschreitung hin. So lässt sich der Betriebszustand direkt am Gerät schnell ablesen.

Was ist bei Frost und saisonaler Stilllegung zu beachten?

Wenn die Anlage bei Frost außer Betrieb geht, sollten Druckmanager und Rohrleitungen vollständig entleert werden. Das Gerät selbst hat keine eigene Entleerungsmöglichkeit. Deshalb ist die Einbaulage wichtig, wenn du die Anlage winterfest machen willst.

1x Grundfos Druckmanager PM1 Einschaltdruck 1,5 bar

EU-Verantwortlicher Kontakt gemäß GPSR

Hersteller	Grundfos
Eingetragener Handelsname	Grundfos GmbH
Straße	Schlüterstraße 33
PLZ / Ort	40699 Erkrath
Land	Deutschland
Telefon	+49 211 929 69 0
E-Mail	infoservice@grundfos.com

Installations- & Warnhinweise

Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unser Kundensupport!

WARNUNG: Alle Warnhinweise auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!

Bei großen und sperrigen Produkten sind die Hinweise auf den Transportkartons zu beachten. Diese Produkte am besten zu zweit transportieren! Verwenden Sie ggf. Tragegurte für einen sicheren Transport.

Sicherheits- und Warnhinweise beachten.
Lebensgefahr! Explosionsgefahr beim Fördern von explosiven Fördermedien (wie Benzin, Petroleum, ...)! Das Fördern von leicht entzündlichen und explosiven Medien ist strengstens verboten.
