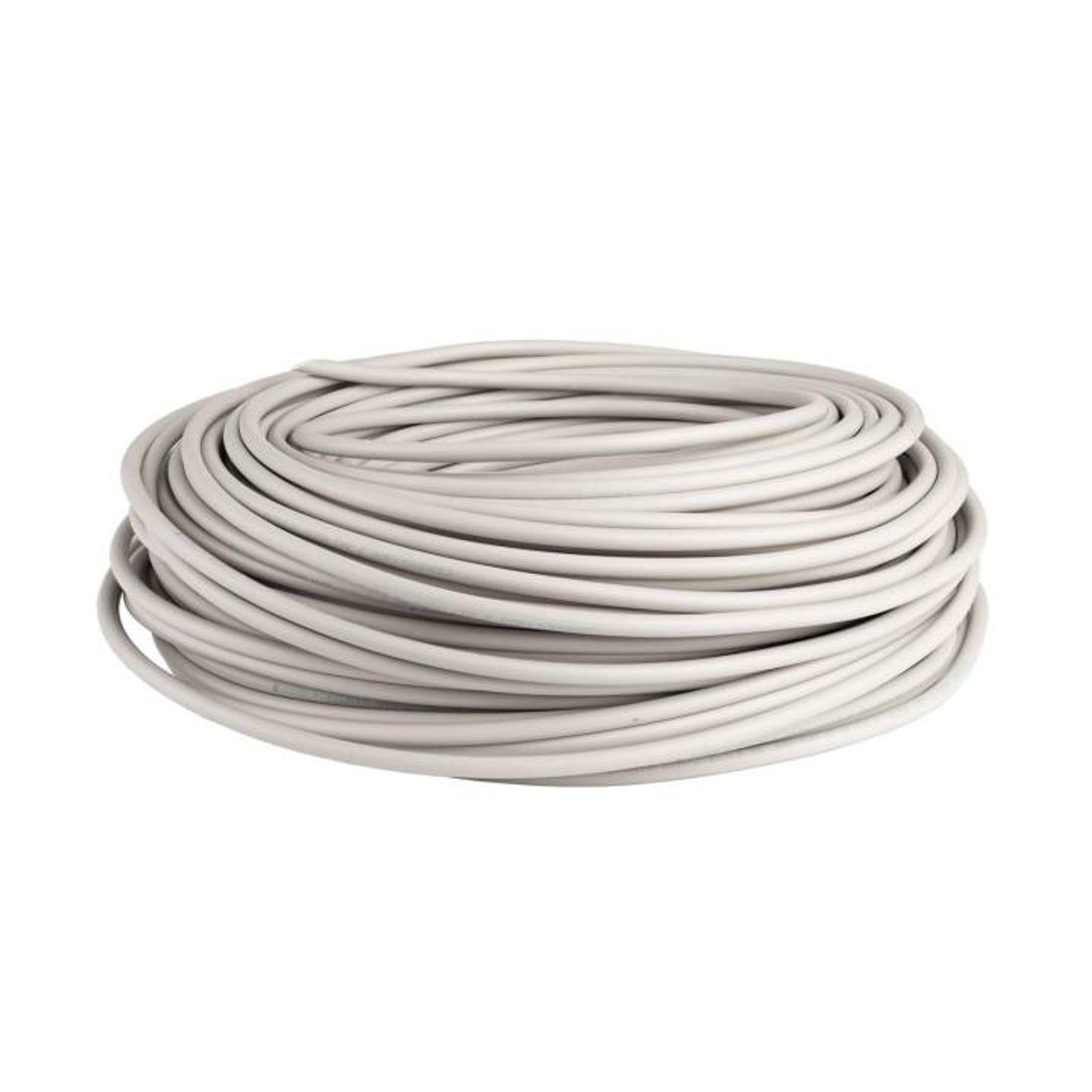

Mantelleitung PVC grau NYM-J 3 x 1,5 Eca 100 Meter

Mantelleitung PVC grau NYM-J 3 x 1,5 Eca 100 Meter – Bild 2 von 2

Mantelleitung PVC grau NYM-J 3 x 1,5 Eca 100 Meter

Name: Mantelleitung PVC grau NYM-J 3 x 1,5 Eca 100 Meter
Brand: Keine Marke
SKU: NYM-J3X1-5ECA-RI-100
Price: 75.78 EUR
Availability: InStock
Rating: 5.0 (8 reviews)

Die Mantelleitung NYM-J 3 x 1,5 ECA ist, nach VDE 0250, geeignet zur Verlegung über, auf, im und unter Putz in trockenen, feuchten und nassen Räumen.

75,78 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 100 Meter (0,76 € / 1 Meter)
Versandart: Paket
Artikelnummer: NYM-J3X1-5ECA-RI-100
Lieferzeit: 1 - 3 Werktage

Mantelleitung PVC grau NYM-J 3 x 1,5 Eca - 100 Meter

Die Mantelleitung NYM-J 3 x 1,5 ECA ist, nach VDE 0250, geeignet zur Verlegung über, auf, im und unter Putz in trockenen, feuchten und nassen Räumen. Außerdem ist eine Verlegung im Mauerwerk und Beton möglich, ausgenommen eine direkte Einbettung in Schüttel-, Rüttel- oder Stampfbeton. Die Mantelleitung ist auch für die Verwendung im freien geeignet, solange diese vor direkter Sonneneinstrahlung geschützt ist. Eine Verlegung innerhalb des Erdreiches ist nicht möglich.

Aderfarbcode nach VDE 0293.

Verarbeitung nur durch eine Elektrofachkraft. Es besteht die Gefahr eines Brandes oder elektischen Schlages!

Leiter-Material: Kupfer
Leiter-Nennquerschnitt: 1,5 mm²
Leiter-Klasse: Kl.1 = eindrähtig
Ader-Zahl: 3
Werkstoff Aderisolation: Polyvinylchlorid (PVC)
Ader-Kennzeichnung: Farbe
Max. Leitertemperatur: 70 °C
Schutzleiter: Ja
Schirm: Nein
Beidraht: Nein
Schutzhülle: Ohne
Bewehrung/Armierung: Ohne
Mantelmaterial: Polyvinylchlorid (PVC)
Mantel-Farbe: Grau
Brandverhaltensklasse nach EN 13501-6: Eca
Flammwidrig: Nach EN 60332-1-2
Raucharm nach EN 61034-2: Nein
Isolationserhalt: Nein
Außendurchmesser ca: 9,1 mm
Zul. Kabelaußentemperatur bei Montage/Handling: 5..70 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung: -40..70 °C
Nennspannung U0: 300 V
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt: 37 mm
Nennspannung U: 500 V

Was bedeutet die Brandverhaltensklasse "Eca" bei dieser Mantelleitung?

Eca ist eine von sieben Euroklassen der EN 13501-6, die das Brandverhalten von Kabeln nach der EU-Bauprodukteverordnung einstuft. Sie beschreibt Kabel, bei denen eine geringe Flammeneinwirkung keine große Flammenausbreitung verursacht. Diese Klasse gilt in Deutschland als Mindestanforderung für Ein- und Mehrfamilienhäuser bis sieben Meter Höhe, sodass du die Leitung bedenkenlos für die klassische Wohn- und Gewerbeinstallation einsetzen kannst.

Was bedeutet die Angabe "eindrähtig" (Klasse 1) bei den Leitern dieser Leitung?

Eindrähtig bedeutet, dass jeder Leiter aus einem einzelnen massiven Kupferdraht besteht statt aus vielen feinen Litzen. Das macht die Leitung formstabil und gut für die feste Verlegung geeignet, da du sie einfach an Klemmen und Steckdosen anschließen kannst. Für bewegliche Anwendungen mit häufigem Biegen ist eine feindrähtige Leitung dagegen besser geeignet.

Welchen Mindestbiegeradius muss ich beim Verlegen einhalten?

Bei fester, stationärer Verlegung solltest du einen Biegeradius von mindestens 37 mm nicht unterschreiten. Das entspricht in etwa dem Vierfachen des Außendurchmessers und schützt Isolierung und Mantel davor, an engen Ecken beschädigt zu werden.

Wofür stehen die Aderfarben nach VDE 0293?

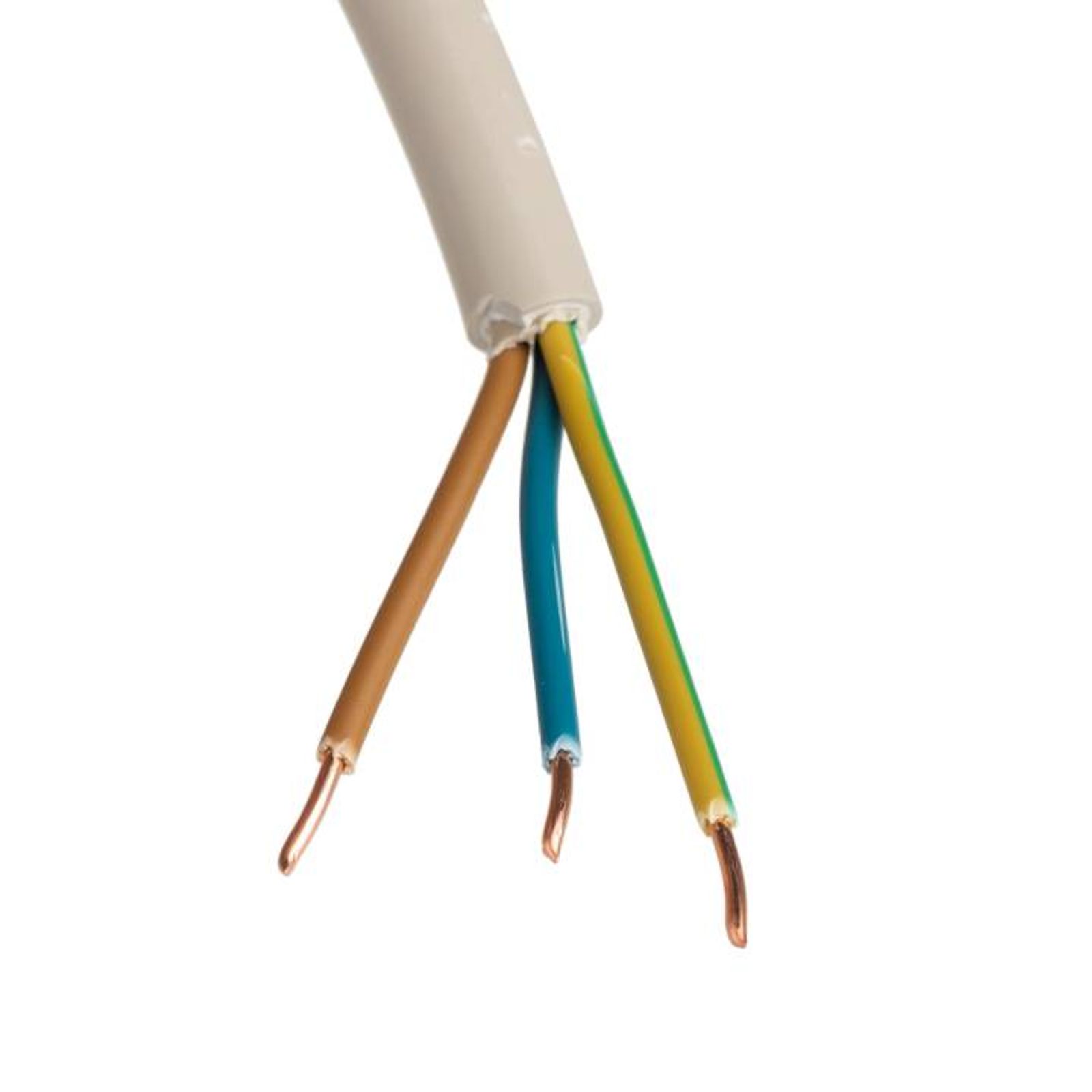

Nach VDE 0293 sind bei einer dreiadrigen Leitung wie dieser die Farben Braun, Blau und Grün-Gelb genormt: Braun kennzeichnet den Außenleiter (L), Blau den Neutralleiter (N) und Grün-Gelb den Schutzleiter (PE). So kannst du beim Anschließen jede Ader eindeutig zuordnen.

Darf die Leitung direkt im Mauerwerk oder Beton eingebettet werden?

Ja, du kannst die Leitung im Mauerwerk und in Beton verlegen. Ausgenommen ist lediglich die direkte Einbettung in Schüttel-, Rüttel- oder Stampfbeton, da hier mechanische Belastungen auftreten, denen die Leitung nicht standhält.

Warum ist der Außendurchmesser von rund 9,1 mm bei der Planung wichtig?

Der Außendurchmesser bestimmt, welche Leerrohre, Kabelkanäle oder Schellen zur Leitung passen. Bei rund 9,1 mm solltest du Installationsrohre und Verschraubungen mit ausreichendem Innendurchmesser wählen, damit sich die Leitung beim Einziehen nicht verklemmt oder beschädigt wird.

Bei welchen Temperaturen darf die Leitung montiert werden?

Während der Montage solltest du eine Umgebungstemperatur zwischen 5 °C und 70 °C einhalten. Bei tieferen Temperaturen wird der PVC-Mantel spröde und kann beim Verlegen reißen, weshalb du Montagearbeiten bei Frost vermeiden solltest.

Hält die Leitung nach der festen Verlegung auch niedrigen Temperaturen wie Frost stand?

Ja. Sobald die Leitung fest und erschütterungsfrei verlegt ist, verträgt sie einen Temperaturbereich von -40 °C bis +70 °C. Das ist wichtig, wenn du sie zum Beispiel durch einen unbeheizten Dachboden oder eine Außenwand führst.

Welche Aufgabe hat der enthaltene Schutzleiter?

Der grün-gelbe Schutzleiter (PE) verbindet leitfähige Gehäuse von Geräten und Steckdosen im Fehlerfall mit der Erdung deiner Elektroinstallation. So löst bei einem Isolationsfehler die Sicherung oder der Fehlerstromschutzschalter (FI/RCD) schnell aus und ein gefährlicher Berührungsstrom wird vermieden.

Worin unterscheidet sich diese NYM-Leitung von einem NYY-Erdkabel?

NYM-Leitungen wie diese sind für die feste Verlegung im Innenbereich, unter Putz oder im Mauerwerk gedacht, dürfen aber nicht direkt im Erdreich verlegt werden. NYY-Kabel besitzen einen robusteren Mantel, der zusätzlichem mechanischem Druck und Feuchtigkeit standhält, weshalb du sie für Erdverlegung und den Außenbereich einsetzen kannst.

Kann ich mit dieser Leitung eine Drehstrom-Anwendung mit 400 Volt versorgen?

Nein. Diese Leitung besitzt drei Adern (Außenleiter, Neutralleiter, Schutzleiter) und ist damit für einphasige 230-V-Stromkreise ausgelegt. Für eine Drehstromanwendung mit 400 V benötigst du mindestens vier bis fünf Adern, etwa eine NYM-J 5x1,5 oder 5x2,5.

Was ist der Unterschied zwischen der Nennspannung U0 und U bei dieser Leitung?

U0 gibt die zulässige Spannung zwischen einem Außenleiter und Erde an, U die zulässige Spannung zwischen zwei Außenleitern. Mit 300 V (U0) und 500 V (U) ist die Leitung für alle üblichen Haushalts- und Gewerbenetze mit 230/400 V ausreichend dimensioniert.

Ist die Leitung "raucharm", und was bedeutet das für den Einsatz zu Hause?

Nein, diese Leitung erfüllt nicht die Anforderungen der raucharmen Kennzeichnung nach EN 61034-2, das heißt, im Brandfall entsteht mehr Rauch als bei speziellen halogenfreien Kabeln. Für normale Wohn- und Gewerberäume ist das unproblematisch, in Fluchtwegen großer Gebäude oder Versammlungsstätten kann jedoch eine raucharme Leitung vorgeschrieben sein.

Warum haben NYM-Mantelleitungen wie diese üblicherweise eine graue Ummantelung?

Grau hat sich in Deutschland als Standardfarbe für NYM-Mantelleitungen etabliert, während Erdkabel vom Typ NYY meist schwarz ummantelt sind. Diese farbliche Unterscheidung hilft dir auf der Baustelle, Innenraum- und Erdverlegekabel schnell auseinanderzuhalten.

Warum wird für feste Hausinstallationen meist Kupfer statt Aluminium verwendet?

Kupfer hat bei gleichem Querschnitt eine deutlich höhere Leitfähigkeit als Aluminium, lässt sich einfacher an Klemmen und Steckdosen anschließen und neigt weniger zu Kontaktproblemen durch Oxidation. Deshalb findest du bei dieser Mantelleitung wie bei den meisten modernen Hausinstallationen Kupfer als Leitermaterial.
