Edelstahl-Schornstein nachrüsten - Schritt-für-Schritt-Anleitung

In Deutschland werden rund 12 Millionen Kamine, Kamin- und Kachelöfen betrieben. Und es werden jährlich immer mehr – meist als Ergänzung zu einem bestehenden Heizsystem. So verwundert es nicht, dass sich auch immer mehr Sanierer über einen nachträglichen Einbau Gedanken machen. Doch der Ofen allein reicht hier meist nicht aus: Fast immer muss auch der Schornstein nachgerüstet werden.

Der Edelstahlschornstein ist in Deutschland Standard und ideal für die Nachrüstung, aber auch beim Neubau – innerhalb oder außerhalb des Gebäudes ohne zusätzliche Verkleidung – sehr beliebt. Er eignet sich für Pelletöfen, klassische Holzkaminöfen, Kachelöfen und Einbaukamine - eine tolle Lösung, wenn der Hausschornstein belegt ist und ein zusätzlicher Kaminofen installiert werden soll. Mit guter Planung und hochwertigen Produkten kann die Montage eines Edelstahlschornsteins auch in Eigenregie durchgeführt werden.

Aber Achtung: Bevor die Wand aufgestemmt wird, sollte man mit dem Schornsteinfeger sprechen. Denn er muss die Installation abnehmen und sollte daher am besten von Anfang an in die Planungen einbezogen werden. Dabei geht es in erster Linie um den Brandschutz.

In der folgenden Anleitung zeigen wir, wie ein Edelstahlschornstein montiert wird – inkl. Kernbohrung für die Rohrdurchführung und den Anschluss an den Kaminofen.



Schritt-für-Schritt-Anleitung zur Schornstein-Montage

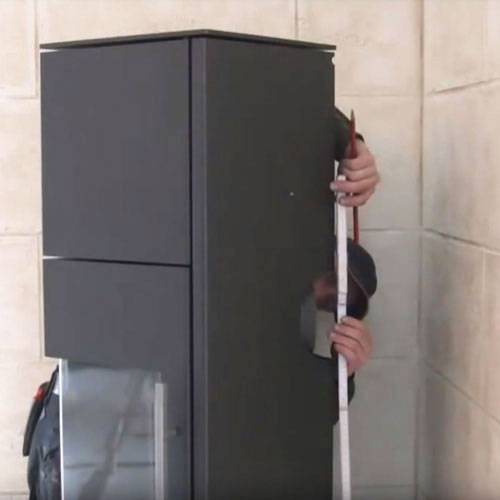

Als erster Arbeitsschritt wird der Wanddurchbruch vorgebohrt - am besten von innen nach außen, so dass man die genaue Lage der Feuerstätte innen genau definieren können.



Edelstahlschornstein-nachruesten-Schornstein-Anleitung-Selfio-1

Hierfür wird die Lage des Mittelpunktes der Rohrdurchführung durch die Wand nach außen ermittelt und auf die Innenwand übertragen.

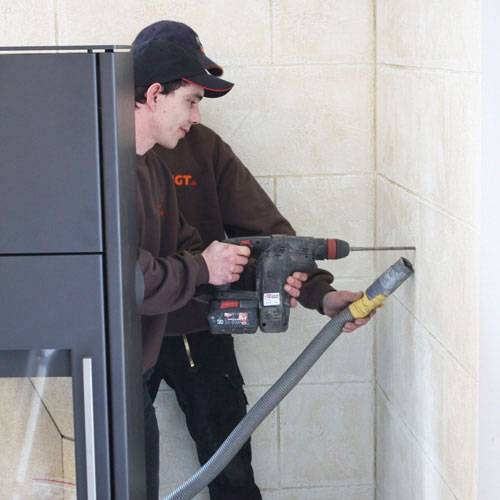

Entlang der Markierungen werden jetzt mit einem normalen Steinbohrer rundum mehrere Löcher gebohrt.

Edelstahlschornstein-nachruesten-Schornstein-Anleitung-Selfio-2

Edelstahlschornstein-nachruesten-Schornstein-Anleitung-Selfio-3

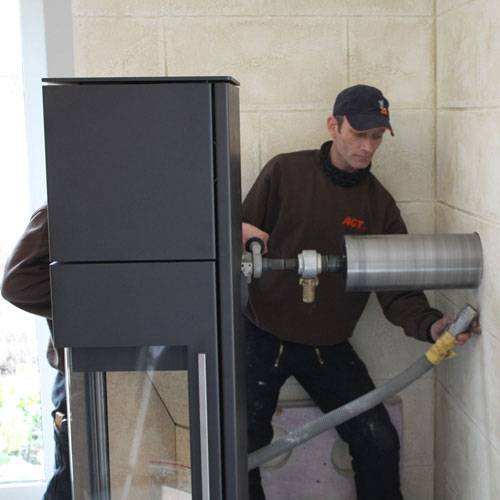

Jetzt erfolgt die Hauptbohrung: Mit einem Kernbohrer wird nun der Rauchrohrdurchgang angefertigt.

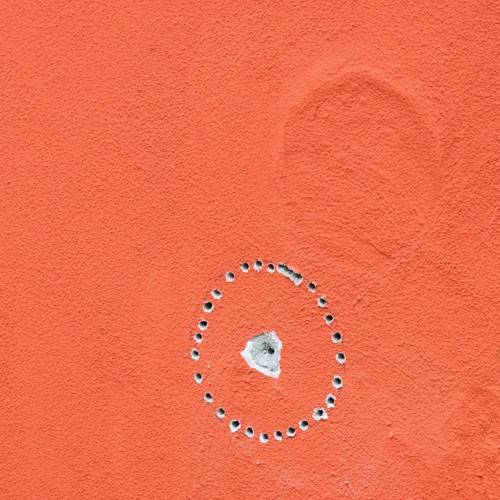

Ohne den Einsatz eines Kernbohrgerätes bohrt man von innen durch und zeichnet außen mit dem vorgebohrten Loch im Zentrum den Durchbruch kreisförmig an. Damit das Loch sauber ausgestemmt werden kann, empfehlen wir, die Kontur des Durchbruchs entsprechend vorzubohren.

Edelstahlschornstein-nachruesten-Schornstein-Anleitung-Selfio-4

Edelstahlschornstein-nachruesten-Schornstein-Anleitung-Selfio-5

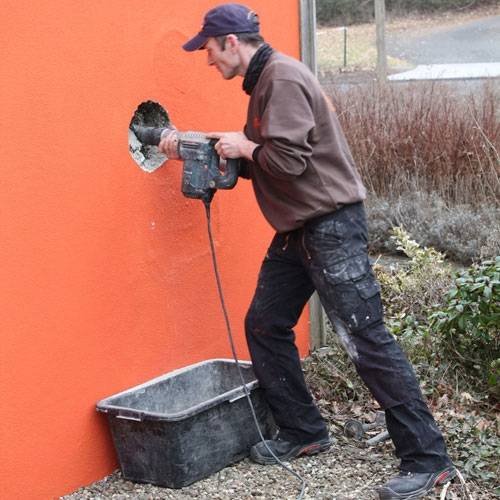

Anschließend wird der Wanddurchbruch mit einem Bohr- und Meißelhammer Schritt für Schritt ausgestemmt.

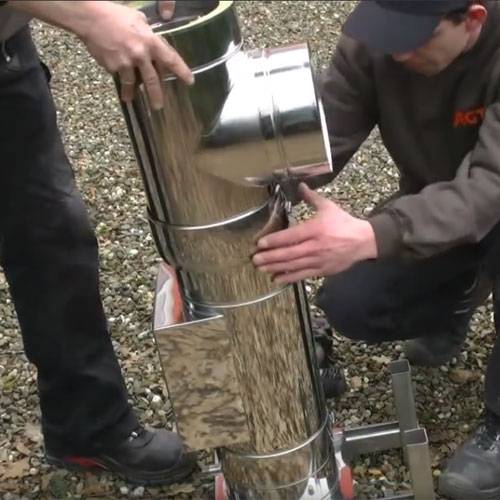

Als nächster Schritt werden nun die Wandhalterung, das Prüfelement und der Feuerungsanschluss zusammengesteckt und mithilfe der Klemmbänder untereinander fixiert.

Edelstahlschornstein-nachruesten-Schornstein-Anleitung-Selfio-5-1

Edelstahlschornstein-nachruesten-Schornstein-Anleitung-Selfio-5-2

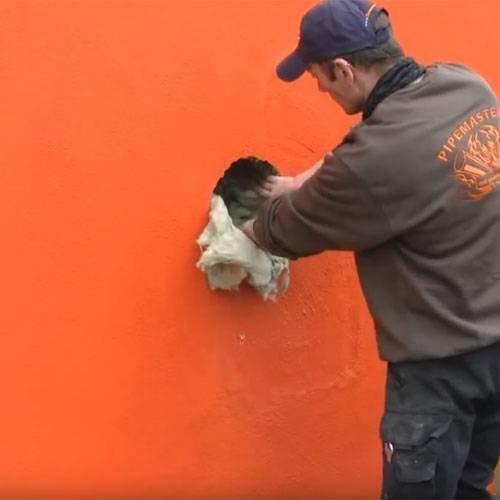

Nun beginnt die Arbeit an der Fassade: Zur sauberen Auflage wird die Auflagefläche des Bauteils mit Steinwolle ausgekleidet.

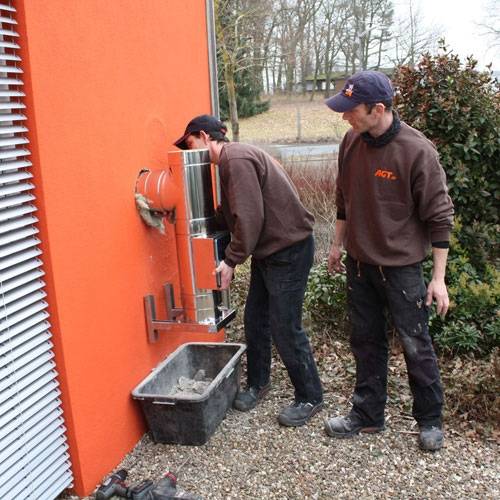

Die zusammengesteckten Bauteile werden nun in einem Stück an die Wand montiert und ...

Edelstahlschornstein-nachruesten-Schornstein-Anleitung-Selfio-6

Edelstahlschornstein-nachruesten-Schornstein-Anleitung-Selfio-7

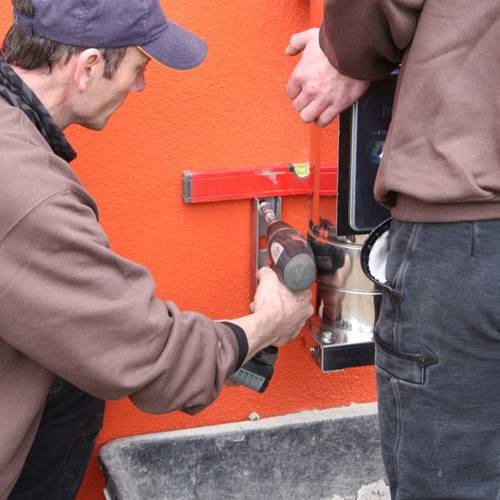

 … mit Hilfe einer Wasserwaage senkrecht und waagerecht ausgerichtet, dann wird die Wandhalterung bzw. -konsole angeschraubt.

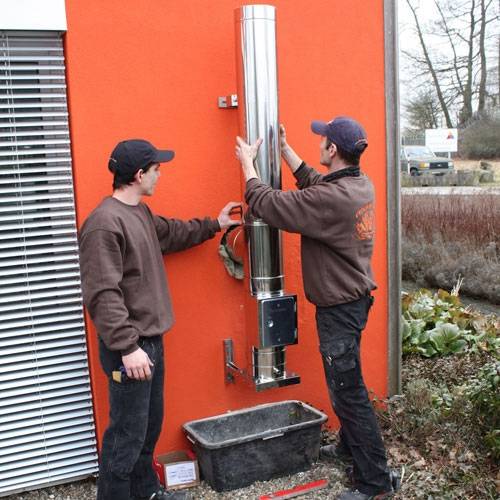

Das erste Längenelement wird provisorisch auf den Schornstein gesteckt und so die Lage der Wandhalterung ermittelt: Dazu wird die Wandbefestigung an das Längenelement montiert und das Längenelement auf den Schornstein aufgesteckt, um die Bohrlöcher für die Wandhalterung sauber einzeichnen zu können. Danach wird das Längenelement wieder einfernt und die Löcher für die Halterung gebohrt.

Praxis-Tipp: Es ist sinnvoll, die Wandbefestigung vom Längenelement für die Montage wieder zu entfernen und diese mithilfe von zwei Schrauben separat an der Wand zu befestigen.

Edelstahlschornstein-nachruesten-Schornstein-Anleitung-Selfio-8

Edelstahlschornstein-nachruesten-Schornstein-Anleitung-Selfio-9

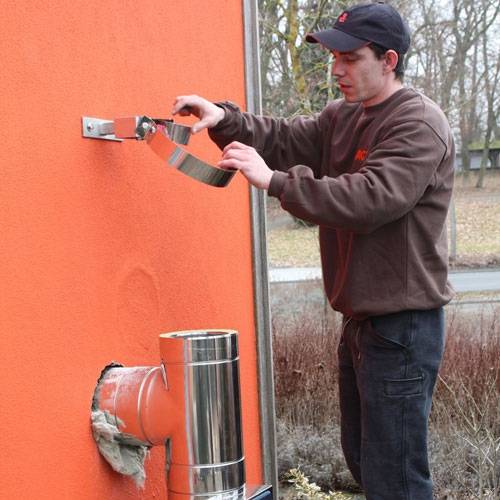

Die Edelstahlschelle wird mit der Wandhalterung verbunden, dann das Rohr wieder aufgesteckt und mit der Schelle montiert.

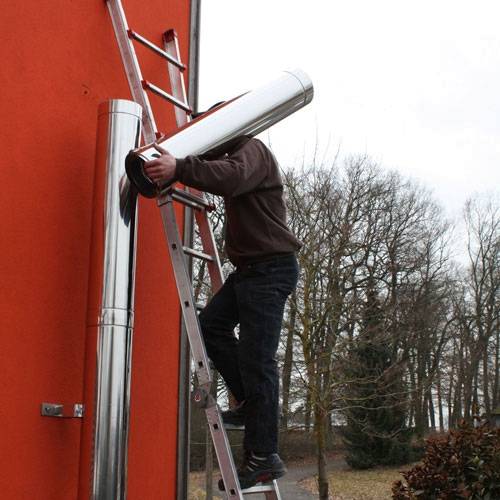

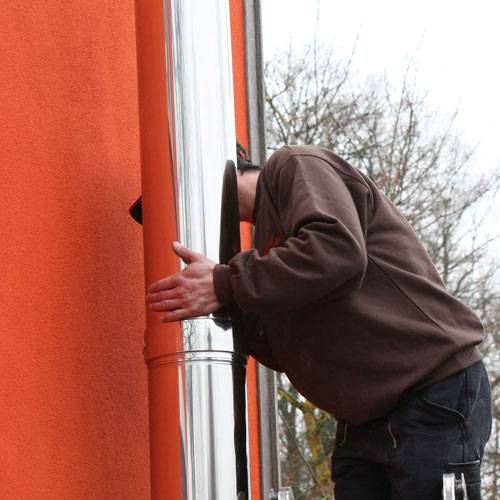

Nach und nach werden die Längenelemente aufeinander gesteckt. Die einzelnen Bauteile werden dabei mit Hilfe …

Edelstahlschornstein-nachruesten-Schornstein-Anleitung-Selfio-10

Edelstahlschornstein-nachruesten-Schornstein-Anleitung-Selfio-11

… der im Abgassystem enthaltenen Klemmbänder fixiert.

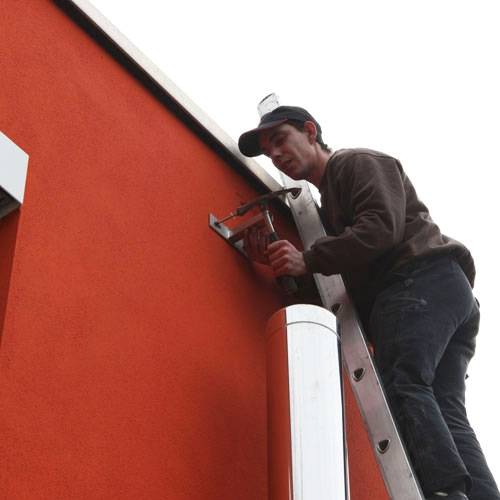

Je nach Schornsteinhöhe erfolgt spätestens im oberen Bereich eine zweite Wandhalterung.

Edelstahlschornstein-nachruesten-Schornstein-Anleitung-Selfio-12

Edelstahlschornstein-nachruesten-Schornstein-Anleitung-Selfio-13

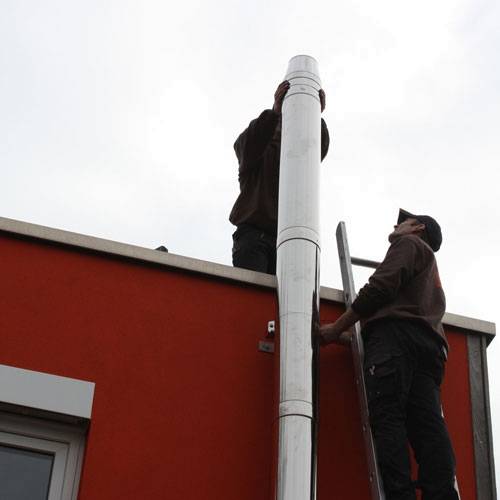

Als oberstes Teil wird der Mündungsanschluss montiert. Dann wird der Schornstein ausgerichtet und mit der Wandhalterung verbunden.

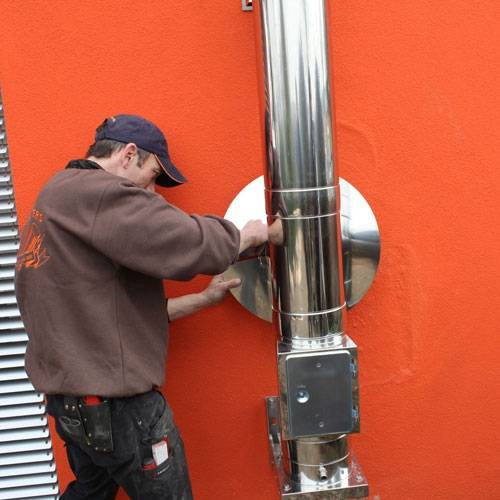

Nun wird an der Schornsteinbasis der Durchbruch vollständig mit Steinwolle ausgefüllt und dann die Wandrosette angebracht.

Edelstahlschornstein-nachruesten-Schornstein-Anleitung-Selfio-14

Edelstahlschornstein-nachruesten-Schornstein-Anleitung-Selfio-15

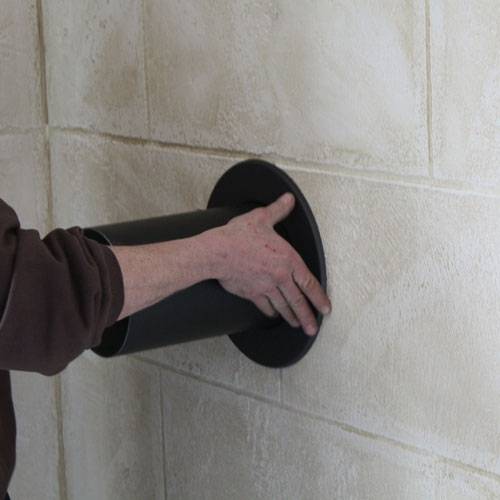

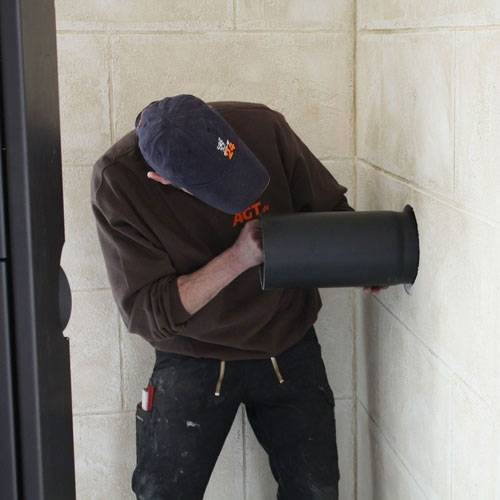

Anschließend wird von innen der Rohranschluss des Kaminofens in das Wandstück des Schornsteins geschoben und …

… die Fuge zwischen Rohr und Außenmauer mit einer Wandrosette abgedeckt.

Edelstahlschornstein-nachruesten-Schornstein-Anleitung-Selfio-16wvIEdtZRTL6El

Edelstahlschornstein-nachruesten-Schornstein-Anleitung-Selfio-17

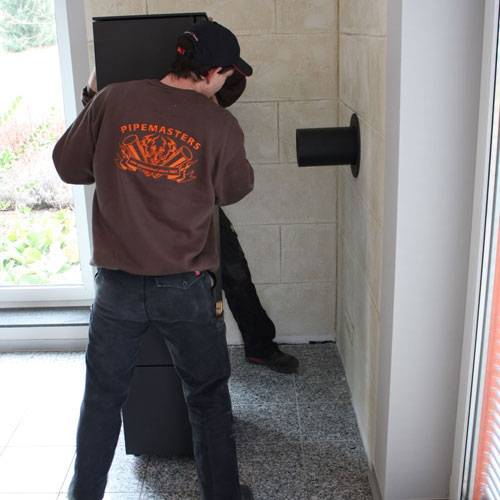

Zum Abschluss wird der Kaminofen herangerückt, mit dem Rohrstück verbunden und so an den Edelstahlschornstein angeschlossen.

Nun heißt es anfeuern und fertig.

Edelstahlschornstein-nachruesten-Schornstein-Anleitung-Selfio-18

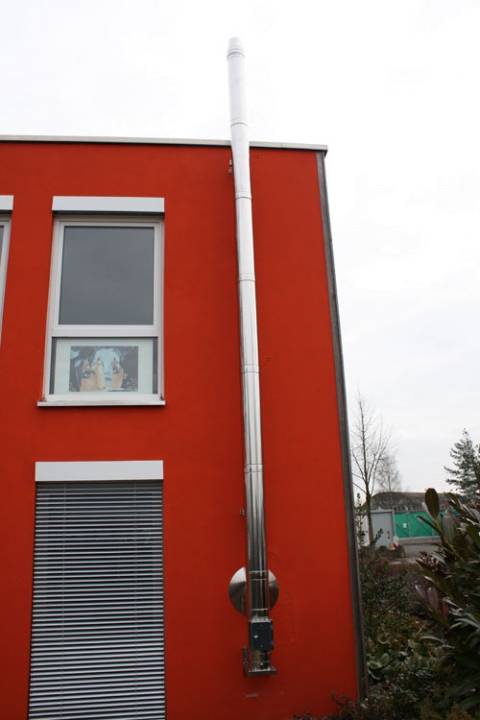

Der nachträgliche Einbau eines Schornsteines ist nicht so aufwändig, wie es zunächst scheinen mag. Viel Spaß bei der Montage.

Do it yourself. Aber do it richtig.
Viele Grüße
Eure Mandy
