57,6 m² Set Dünnschichtsystem flach 12x2 PE-RT Rohr Raster 10 cm + Zubehör

Name: 57,6 m² Set Dünnschichtsystem flach 12x2 PE-RT Rohr Raster 10 cm + Zubehör
Brand: thermova
SKU: 192033857610R-200
Price: 972.4 EUR
Availability: LimitedAvailability

Mit dem Fußbodenheizung - Mini Dünnschichtsystem PE-RT Basis Set 57,6 m² wird der Selbstbau von komfortablen Fußbodenheizungen zum Kinderspiel. Die Grundkomponenten wie Dünnschichtsystemplatte, Randdämmstreifen und PE-RT Rohr sind enthalten.

-9% 1.072,00 €

(auf UVP des Herstellers)

972,40 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Set
Versandart: Spedition
Artikelnummer: 192033857610R-200
Lieferzeit: 5 - 7 Werktage

Fußbodenheizung Mini Dünnschichtsystem PE-RT Basis Set 57,6 m² - mit PE-RT Rohr, Verlegeabstand 10 cm

Mit dem Fußbodenheizung Basis-Set legen Sie den Grundstein für eine gleichmäßige, wirtschaftliche und energiesparende Wärmeverteilung in Ihrem Haus. Wir liefern Ihnen alle benötigten Materialien und helfen Ihnen durch eine Schritt-für-Schritt-Anleitung und unsere Do-it-yourself-Videos bei der Verlegung. Damit auch Sie von den verschiedenen Vorteilen einer Fußbodenheizung profitieren können:

Ästhetik
Es gibt keine sichtbaren Heizkörper mehr, der Raum kann ästhetisch ganzheitlicher gestaltet werden, weil die Wände und Fensterfronten frei sind.
Komfort
Auch im Winter barfuß durch sein Zuhause laufen? Diese Annehmlichkeit wird durch eine Fußbodenheizung möglich!
Raumklima
Eine Fußbodenheizung fördert ein gutes Raumklima vor allem dadurch, dass die Staubaufwirbelung im Vergleich zu anderen Heizsystemen gemindert wird - das ist besonders für Allergiker hilfreich.
Wärmeverteilung
Im Gegensatz zu exponiert montierten Heizkörpern oder auch Kaminen ist die Fußbodenheizung eine Flächenheizung, der Raum wird also gleichmäßiger erwärmt.
Wärmespeicher
Durch die große Gesamt-Rohrlänge eignen sich Fußbodenheizungen auch gut als Wärmespeicher. Besonders, wenn sie im Estrich verlegt sind. Dies führt zu einer größeren Effektivität Ihrer Heizanlage.
Niedrige Vorlauftemperatur
Im Gegensatz zu herkömmlichen Heizkörpern benötigen Fußbodenheizungen eine deutlich kürzere Vorlauftemperatur - das spart Energie!

In unserem Programm befinden sich verschiedene Varianten von Fußbodenheizungen. Es wird unterschieden zwischen Tacker-, Noppen-, Trockenenstrich- und Dünnschichtsystem, wobei jedes System seine eigenen Vorzüge hat. Bei diesem Paket handelt es sich um das Trockenestrichsystem-Basis-Set. Es ist in Größen von 9,6 bis 96,0 m² erhältlich. Bei Bedarf machen wir Ihnen auch gerne ein Angebot für größere Bedarfe.

Das Dünnschichtsystem ist ideal für Renovierungen und Altbausanierungen, da es durch die geringe Aufbauhöhe direkt auf Fliesen, Rohfußböden oder bestehenden Estrich verlegt werden kann. Durch geringste Konstruktionshöhe und direkten Verbund mit dem bestehenden Untergrund baut das komplette Dünnschicht-System nur 2,3 cm auf.

Die Vorteile des Dünnschichtsystems auf einen Blick:

Direktverlegung auf vorhandenen Flächen
perfekte Renovierungslösung
Nur 2,3 cm Konstruktionshöhe bei Verbundverlegung ohne Trennschicht mit Spezialestrich
Minimaler Montageaufwand
Stabiler Plattenverbund durch zweiseitige Druckknopfverbindung

Montage:

Wie die Verlegung aussieht und weitere nützliche Hinweise können Sie dem Video entnehmen.

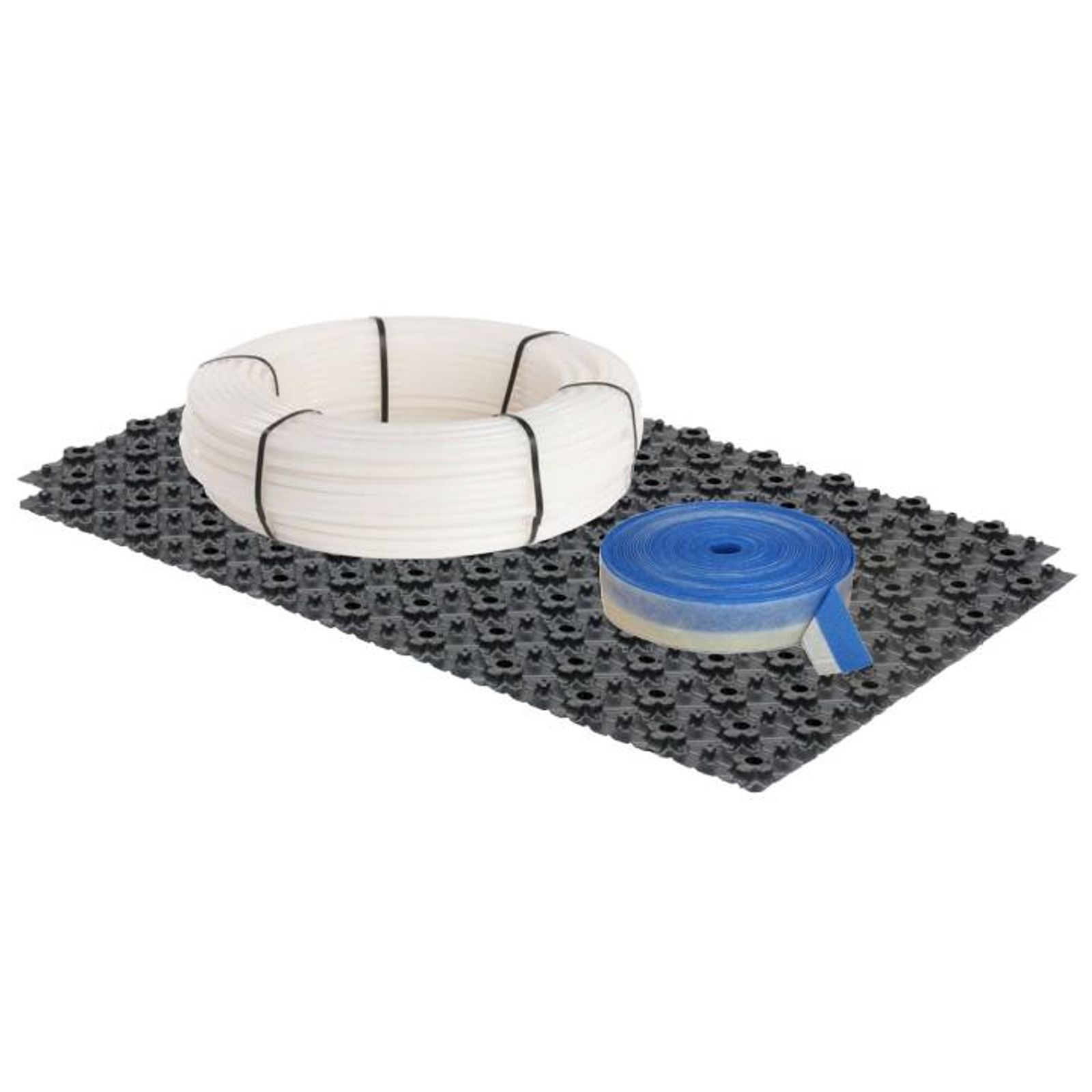

Das Basis Set Dünnschichtsystem beinhaltet folgende Komponenten:

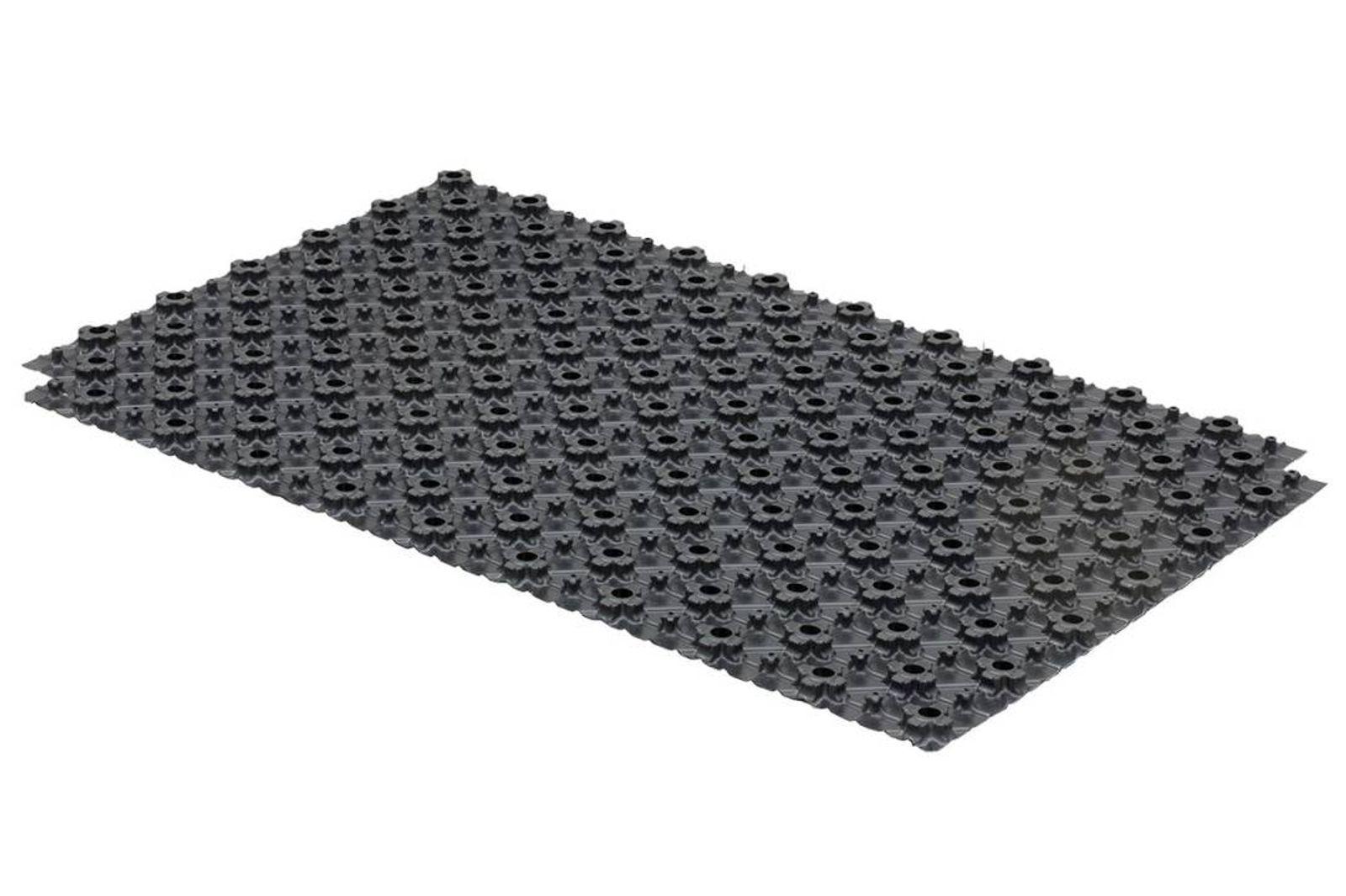

Mini Dünnschichtsystem Rohrträgerplatte (4,8 m²)
Polystyrol-Folie mit trittfest ausgeformten Rohrhaltenoppen zur sicheren Fixierung des Heizrohres. Zweiseitige Überlappung für estrichdichte Druckknopfverbindung. Lochungen in den Noppen und der Noppenfolie garantieren einen festen Verbund zwischen Spezialestrich und Untergrund.

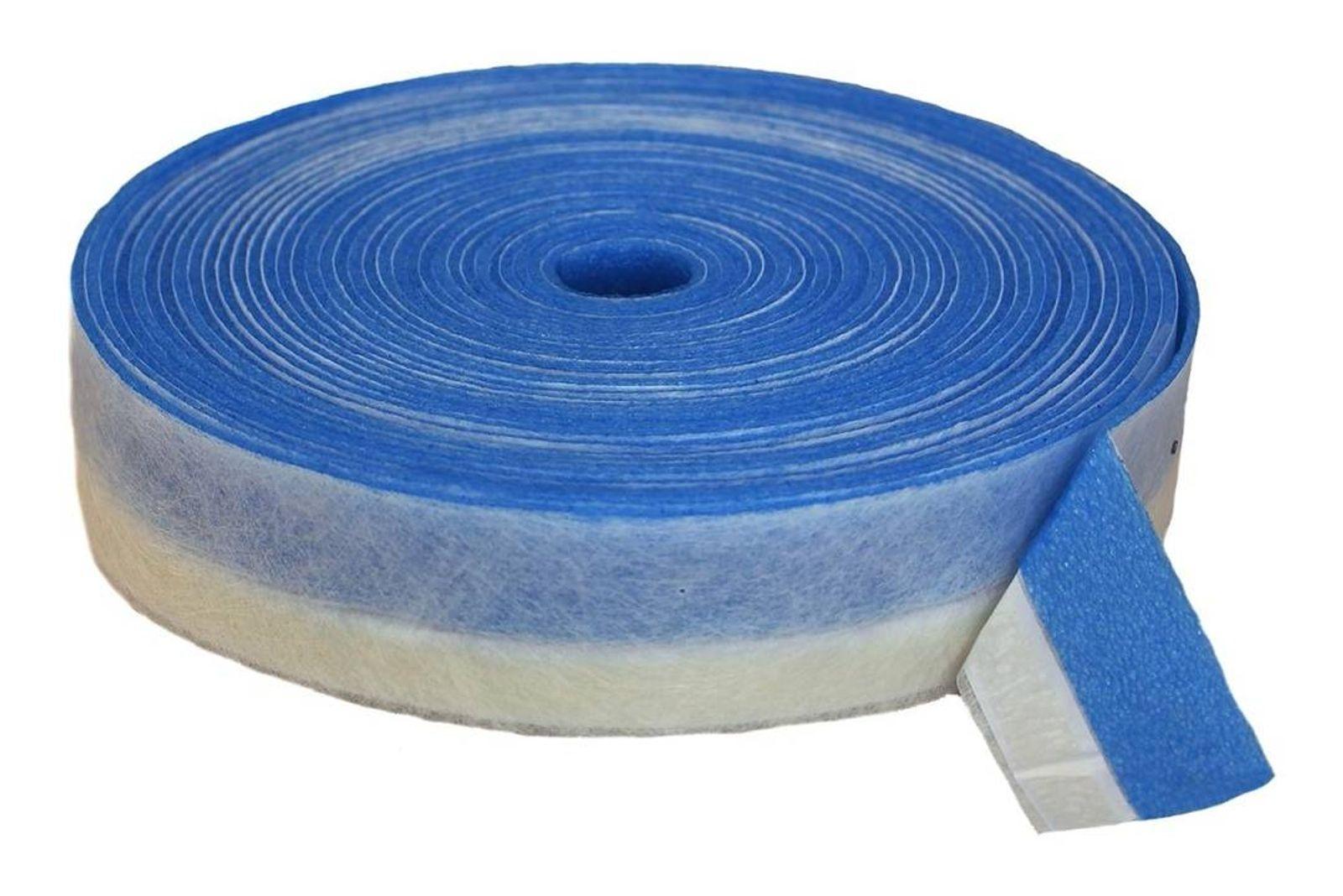

Spezial-Randdämmstreifen PE 50 x 5 mm
Randdämmstreifen kommen zum Einsatz bei der schallbrückenfreien Verlegung von schwimmenden Estrichen, Fließestrichen, Trockenestrichen und Fußbodenheizungen. Sie dienen der Trennung des Estrichs vom Mauerwerk oder sonstigen Einbauten.
Der Spezial-Randdämmstreifen ist mit einseitigem Flies- und Selbstklebefuß ausgestattet und ist somit einfach und schnell zu verlegen.

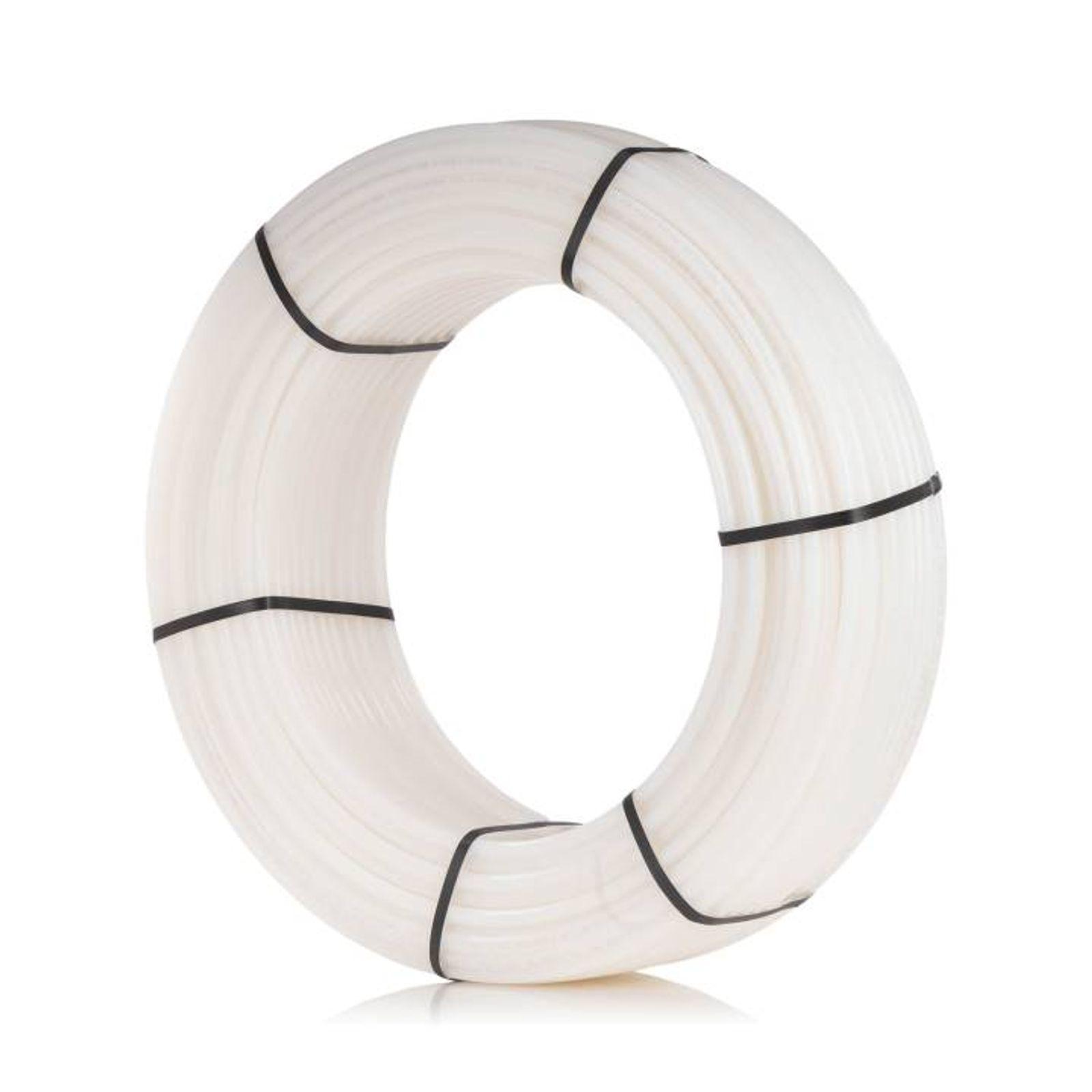

PE-RT Fußbodenheizungsrohr 12 x 2 mm
Bei diesem PE-RT Kunststoffrohr für Fußbodenheizung handelt es sich um geprüftes, güteüberwachtes Qualitätsrohr aus deutscher oder schweizer Fertigung. Dies können Sie anhand der SKZ-Prüfnummer auf dem Rohr jederzeit online überprüfen und nachvollziehen.

Bitte beachten Sie, dass es sich bei den Paketen um unteilbare Angebote handelt. Eine Rückgabe einzelner Komponenten ist daher ausgeschlossen.

Mini Dünnschichtsystemplatte:

Noppenhöhe: 13 mm
Plattenhöhe (Gesamt): 16 mm
Material: Polystyrol
Passend für Rohr: 10 - 12 mm
Plattengröße: 1.050 x 650 mm
Nutzfläche: 1.000 x 600 mm
Verlegeabstand: 10 cm

Spezial-Randdämmstreifen für Dünnschichtsystem:

Größe: 50 x 5 mm
Länge: 20 Meter

PE-RT Rohr 12 x 2 mm:

Max. Betriebstemperatur: 70 °C
Max. Betriebsdruck: 6 bar (Standardbetriebsdruck bei Fußbodenheizung: max. 4 bar)
Betriebsbedingung nach EN 12319 nach Anwenderklasse 4/5 (Flächenheizung / Heizkörperanbindung)
Entsprechend den technischen Anforderungen nach DIN 4721
Sauerstoffdicht nach DIN 4726
Biegeradius: 5 x der Durchmesser

Wie viel Fläche deckt eine einzelne Rohrträgerplatte im Dünnschichtsystem ab?

Eine Rohrträgerplatte hat eine Nutzfläche von 1.000 x 600 mm, also 0,6 m². Für die 57,6 m² im Set sind entsprechend 12 Platten enthalten, die du über die zweiseitige Druckknopfverbindung einfach zu einer durchgehenden Fläche zusammensteckst.

Wie viel Heizrohr wird bei einem Verlegeabstand von 10 cm pro Quadratmeter benötigt?

Bei 10 cm Verlegeabstand liegst du rechnerisch bei rund 10 Metern Heizrohr pro Quadratmeter, in der Praxis meist etwas mehr durch Bögen und Anschlüsse. Für 57,6 m² sind im Set daher 3 Rollen à 200 Meter PE-RT-Rohr enthalten, was ausreichend Reserve für die Verteileranbindung lässt.

Passt das 12 x 2 mm PE-RT-Rohr an einen handelsüblichen Heizkreisverteiler?

Ja, das Rohr lässt sich über passende Klemmringverschraubungen mit 3/4-Zoll-Eurokonus an gängige Heizkreisverteiler anschließen. Pro Heizkreis benötigst du zwei Verschraubungen, eine für den Vorlauf und eine für den Rücklauf.

Warum ist die Sauerstoffdichtheit nach DIN 4726 bei diesem PE-RT-Rohr wichtig?

Die Sauerstoffdichtheit verhindert, dass Sauerstoff durch die Rohrwand ins Heizungswasser diffundiert. Das schützt Wärmeerzeuger, Pumpe und andere Metallteile im System vor Korrosion und verlängert deren Lebensdauer.

Welcher Biegeradius sollte beim Verlegen des Heizrohrs eingehalten werden?

Der zulässige Biegeradius entspricht dem 5-fachen Rohrdurchmesser, beim 12 mm Rohr also rund 6 cm. Engere Radien solltest du vermeiden, da sonst der Rohrquerschnitt eingeschnürt und der Wasserdurchfluss verringert wird.

Muss das System vor dem Aufbringen von Estrich oder Fließspachtel auf Dichtheit geprüft werden?

Ja, vor dem Verlegen von Estrich oder Fließspachtel muss der Heizkreis mit einer Druckprüfung auf Dichtheit getestet werden, üblicherweise mit Wasser bei einem Prüfdruck zwischen 4 und 6 bar. So stellst du sicher, dass keine Undichtigkeit unter dem späteren Bodenbelag verborgen bleibt.

Welcher Estrich beziehungsweise welche Ausgleichsmasse wird über dem Dünnschichtsystem verwendet?

Über dem Dünnschichtsystem kommt ein spezieller, dünn aufbauender Spezialestrich zum Einsatz, der direkt im Verbund mit den Rohrträgerplatten ohne zusätzliche Trennschicht verlegt wird. Dadurch bleibt die Gesamtaufbauhöhe von nur 2,3 cm erhalten.

Lässt sich das Basis-Set mit einem Smart-Home-Thermostat wie Homematic IP steuern?

Ja, das Basis-Set lässt sich problemlos mit smarten Reglern kombinieren. Ein Homematic IP Wandthermostat übernimmt die raumweise Temperaturerfassung, während ein passender Fußbodenheizungsaktor die einzelnen Heizkreise am Verteiler ansteuert.

Welches Werkzeug wird zum Ablängen des PE-RT-Rohrs benötigt?

Zum sauberen Ablängen eignet sich eine Rohrschere beziehungsweise Rohrschneidezange, die einen glatten, rechtwinkligen Schnitt ohne Quetschungen erzeugt. Ein sauberer Schnitt ist Voraussetzung für eine dichte Verbindung an der Klemmringverschraubung.

Wofür wird beim Verlegen ein Kalibrierer beziehungsweise Entgrater gebraucht?

Ein Kalibrierer/Entgrater rundet die Rohrenden nach dem Schneiden innen und außen ab und entfernt Grate. Das erleichtert das Aufschieben der Verschraubung und verhindert, dass die Dichtung beim Verbinden beschädigt wird.

Worin unterscheidet sich das Dünnschichtsystem vom klassischen Tackersystem?

Beim Tackersystem wird das Rohr in eine Dämmplatte mit Tackerklammern fixiert, was eine größere Aufbauhöhe erfordert. Das Dünnschichtsystem nutzt dagegen eine dünne Noppenplatte mit sehr geringer Konstruktionshöhe und eignet sich dadurch besser für Renovierungen mit begrenztem Platz.

Wie lange sollte nach dem Einbringen des Estrichs gewartet werden, bevor die Fußbodenheizung in Betrieb genommen wird?

Nach dem Einbringen des Estrichs gilt die für den jeweiligen Estrichtyp vorgeschriebene Trocknungszeit, bei Zementestrich in der Regel mindestens 21 Tage, bei Calciumsulfatestrich meist ab 7 Tagen. Erst danach erfolgt das schonende Aufheizen nach Aufheizprotokoll, um Spannungsrisse zu vermeiden.

Was kann getan werden, wenn die Wärmeverteilung im Raum nach der Installation ungleichmäßig ausfällt?

Bei ungleichmäßiger Wärmeverteilung lohnt sich zunächst ein Blick auf den hydraulischen Abgleich und die Entlüftung der Heizkreise, da Luft im System den Durchfluss behindern kann. Auch ungleiche Kreislängen oder ein zu großer Verlegeabstand in einzelnen Bereichen können die Ursache sein.

Wie wird ein Boden mit integrierter Fußbodenheizung im Alltag richtig gereinigt?

Böden mit integrierter Fußbodenheizung reinigst du wie jeden anderen Bodenbelag mit einem gut ausgewrungenen, feuchten Wischmopp und milden Reinigungsmitteln, ohne stehendes Wasser zu hinterlassen. Auf Bohren oder Nageln im Boden solltest du verzichten, da dabei die darunterliegenden Heizrohre beschädigt werden können.

Was ist zu tun, wenn ein Heizkreis bei der Druckprobe keinen Druck hält?

Hält ein Heizkreis den Prüfdruck nicht, deutet das meist auf eine undichte Verschraubung oder eine beschädigte Rohrstelle hin. In diesem Fall solltest du alle Verbindungen am Verteiler und an den Fittingen kontrollieren und bei Bedarf nachziehen, bevor der Kreis erneut geprüft wird.

57,6 m² Mini Dünnschichtsystem Rohrträgerplatte (12x 4,8 m²)
3x 20 m Randdämmstreifen 50 x 5 mm
3x 200 m PE-RT Fußbodenheizungsrohr 12 x 2 mm

Bitte beachten Sie: Eine Rückgabe einzelner Komponenten aus dem Komplettpaket ist ausgeschlossen.
