Afriso Solarpumpengruppe PrimoSol 130-1, G ¾, 2 - 12 l

Afriso Solarpumpengruppe PrimoSol 130-1, G ¾, 2 - 12 l – Bild 2 von 2

Afriso Solarpumpengruppe PrimoSol 130-1, G ¾, 2 - 12 l

Name: Afriso Solarpumpengruppe PrimoSol 130-1, G ¾, 2 - 12 l
Brand: Afriso
SKU: 77886
Price: 378.52 EUR
Availability: InStock

Die Afriso Solarpumpengruppe PrimoSol 130-1, G ¾, 2 - 12 l dient zur Verbindung von Kollektor und Speicher in eigensicheren, geschlossenen thermischen Solaranlagen.

378,52 €

inkl. MwSt. zzgl. Versandkosten

Elektroaltgerät: kostenlose Rücknahme und fachgerechtes Recycling am Ende der Nutzung

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 77886
WEEE-NR: DE99305332
Lieferzeit: 1 - 3 Werktage

Solarpumpengruppe PrimoSol 130-1, G ¾, 2 - 12 l von Afriso

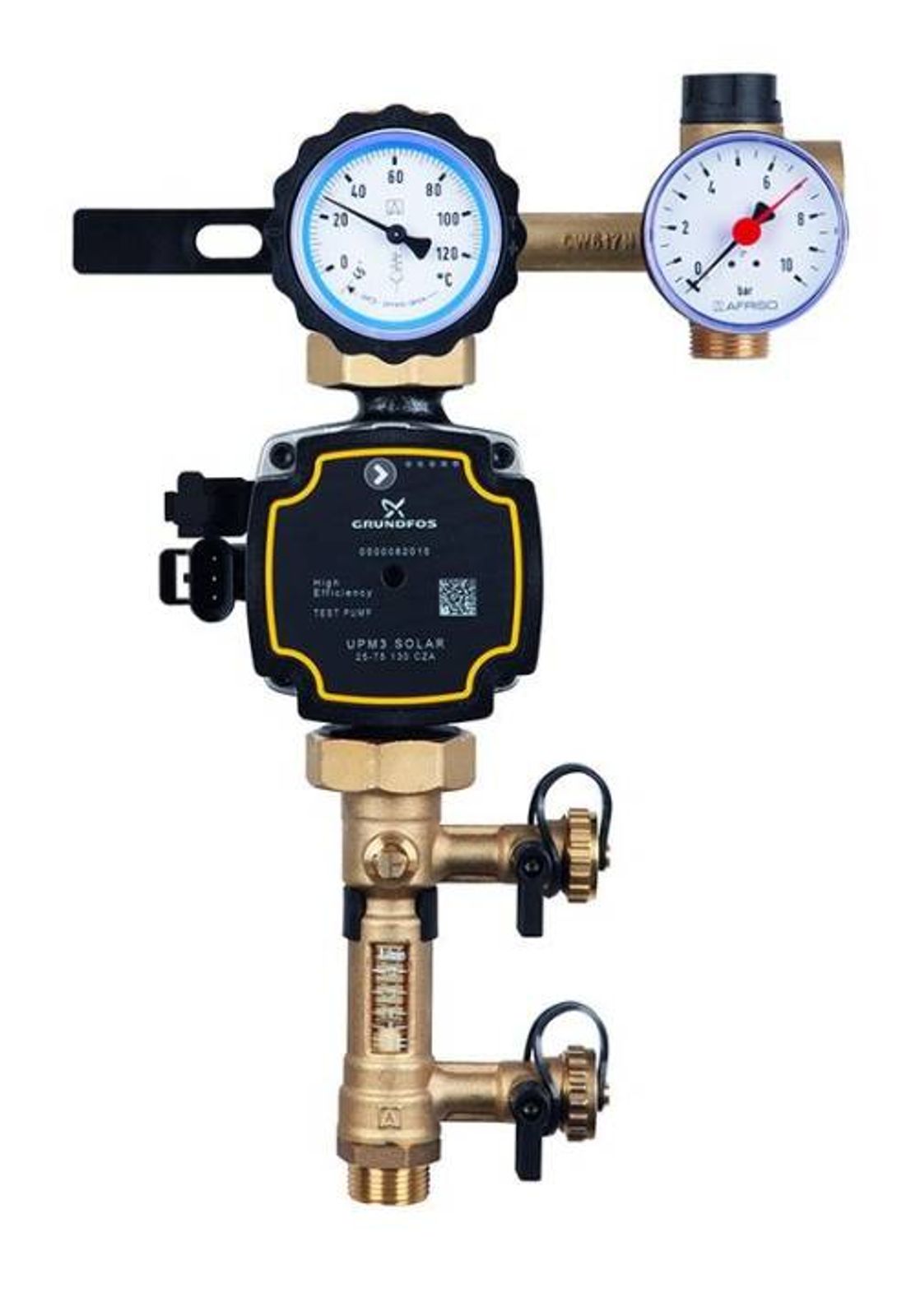

Vormontierte dichtheitsgeprüfte und wärmegedämmte Baugruppe.

Die Solarpumpengruppe/-strang dient zur Verbindung von Kollektor und Speicher in eigensicheren, geschlossenen thermischen Solaranlagen. PrimoSol® 130 wälzt Wärmeträgerflüssigkeiten wie z. B. Wasser-Glykol-Gemische im Gesamtsystem um.

Komplette, fest vormontierte und auf Dichtheit geprüfte Solarpumpengruppe/-strang mit allen erforderlichen Sicherheits- und Funktionsbauteilen, formschlüssige Isolation inklusive.

Der Pumpenstrang (Rücklauf/kalt) besteht aus:

Umwälzpumpe
Durchflussmesser mit Kugelhahn zur Absperrung pumpenseitig mit Flansch und Überwurfmutter G1½, Messbereich: 2–12 l/min.
Mit integrierter Befüll- und Spüleinrichtung, Systemanschluss: G¾ Außengewinde.
Kombihahn mit Systemanschluss G¾ Außengewinde, pumpenseitig mit Flansch und Überwurfmutter
G1½. Mit integrierter aufstellbarer Schwerkraftbremse und Thermometer im Handrad (blaue Kennung,
Anzeigebereich 0/120 °C).
Sicherheitsgruppe mit Anschluss für Ausdehnungsgefäß. Mit Solarsicherheitsventil 6 bar, Ausgang
Rp¾ Innengewinde, Manometer Ø 63 mm, 0/10 bar, Montageventil.

Die Isolation dient gleichzeitig als sichere Transportverpackung.

Das Sicherheitsventil der Sicherheitsgruppe entspricht der Druckgeräte-Richtlinie 2014/68/EU.

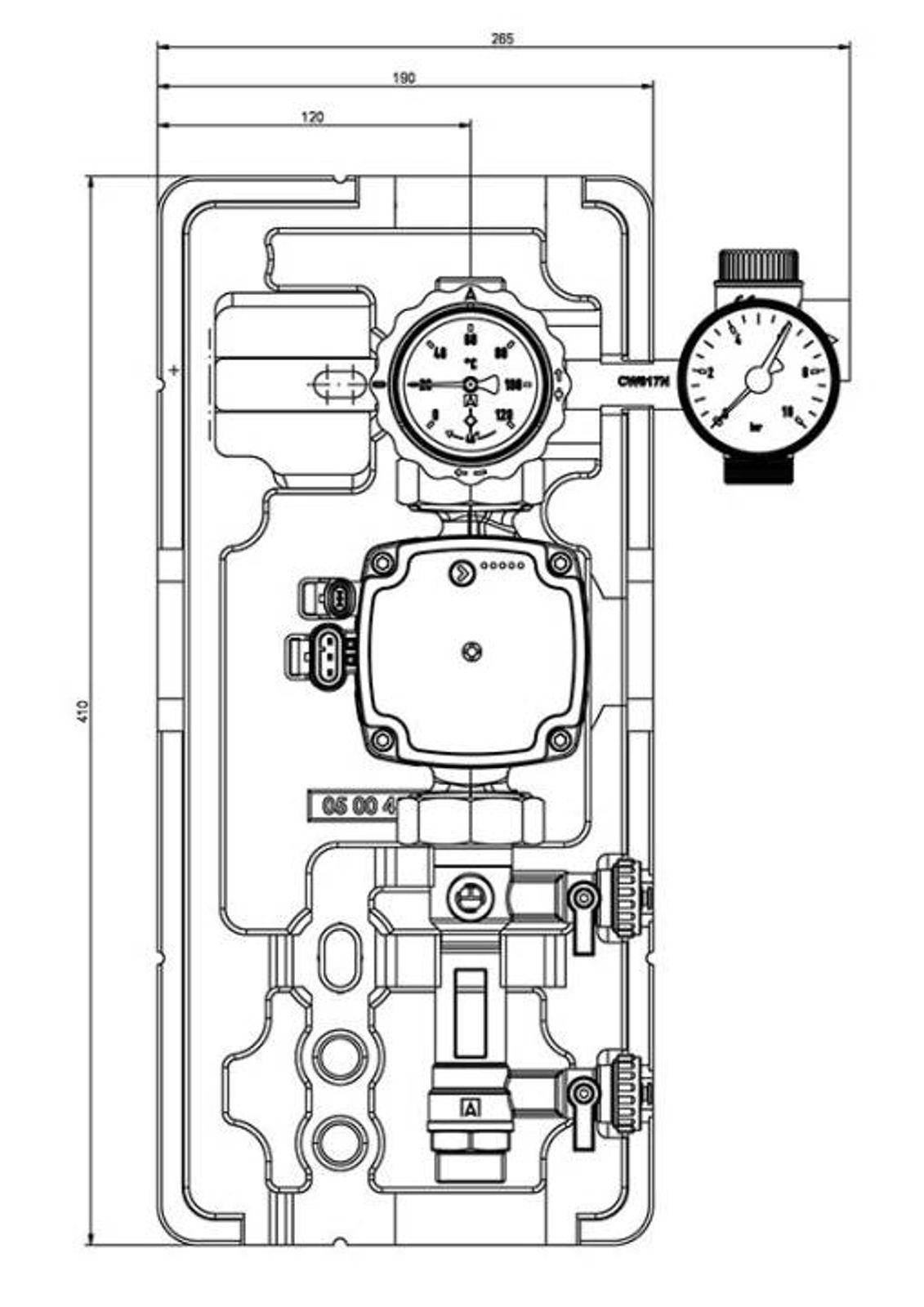

Achsabstand	100 mm
Systemanschlüsse	G¾ Außengewinde
Temperatureinsatzbereich Umgebung	Tmax = 40 °C
Temperatureinsatzbereich Medium	Tmax = 120 °C
Temperatureinsatzbereich Medium (kurzzeitig)	Tmax = 160 °C
Anlagendruck	Max. 6 bar
Durchflussmesser	2 - 12 l/min
Isolation	Polypropylen
Umwälzpumpe	Grundfos UPM 3 Solar 25-75
Baulänge Umwälzpumpe	130 mm
Schutzart	IP 42
Versorgungsspannung	AC 230 V, 50 Hz
Leistungsaufnahme / Förderhöhe	19 W / 4,5 m
	28 W / 5,5 m
	35 W / 6,5 m
	45 W / 7,5 m

Wofür wird die Afriso Solarpumpengruppe PrimoSol 130-1 eingesetzt?

Sie verbindet Kollektor und Speicher in eigensicheren, geschlossenen thermischen Solaranlagen und wälzt die Wärmeträgerflüssigkeit im System um.

Welche Wärmeträgerflüssigkeiten kann die PrimoSol 130-1 fördern?

Sie eignet sich für Wärmeträgerflüssigkeiten wie zum Beispiel Wasser-Glykol-Gemische.

Was unterscheidet die PrimoSol 130-1 von der PrimoSol 130-4?

Die 130-1 ist ein einsträngiger Solarpumpenstrang mit Rücklaufstrang, während die 130-4 zusätzlich einen kompletten Vorlaufstrang samt Sicherheitsgruppe umfasst.

Woraus besteht der Rücklaufstrang der PrimoSol 130-1?

Er besteht aus der Umwälzpumpe, einem Durchflussmesser mit Kugelhahn zur Absperrung sowie einer integrierten Befüll- und Spüleinrichtung.

Welchen Messbereich hat der Durchflussmesser?

Der Durchflussmesser deckt einen Bereich von 2 bis 12 Litern pro Minute ab.

Welchen Systemanschluss hat die PrimoSol 130-1?

Der Systemanschluss erfolgt über G 3/4 Zoll Außengewinde, pumpenseitig über Flansch und Überwurfmutter G 1 1/2 Zoll.

Ist ein Thermometer in der Pumpengruppe integriert?

Ja, ein Kombihahn mit Thermometer im Handrad (blaue Kennung, Anzeigebereich 0 bis 120 °C) zeigt die Rücklauftemperatur an.

Verfügt der Kombihahn über eine Schwerkraftbremse?

Ja, eine integrierte, aufstellbare Schwerkraftbremse ist im Kombihahn enthalten.

Für welchen maximalen Anlagendruck ist die PrimoSol 130 ausgelegt?

Die Solarpumpengruppe ist für einen maximalen Anlagendruck von 6 bar ausgelegt.

In welchem Temperaturbereich kann die Pumpengruppe betrieben werden?

Das Medium darf bis zu 120 °C erreichen, kurzzeitig sogar bis 160 °C, bei einer Umgebungstemperatur von maximal 40 °C.

Ist die Pumpengruppe werkseitig auf Dichtheit geprüft?

Ja, die PrimoSol 130-1 ist fest vormontiert und werkseitig auf Dichtheit geprüft.

Ist eine Wärmedämmung im Lieferumfang enthalten?

Ja, eine formschlüssige Wärmedämmung ist im Lieferumfang enthalten und dient zugleich als Transportschutz.

Wozu dient die integrierte Befüll- und Spüleinrichtung?

Sie ermöglicht das einfache Befüllen und Spülen des Solarkreislaufs direkt an der Pumpengruppe.

Wer darf die PrimoSol 130-1 montieren und in Betrieb nehmen?

Montage, Erstinbetriebnahme, Inspektion und Wartung sollten laut Hersteller nur durch autorisiertes Fachpersonal erfolgen.
