Afriso Solarpumpengruppe PrimoSol 130-4, G ¾, 8-38 l

Name: Afriso Solarpumpengruppe PrimoSol 130-4, G ¾, 8-38 l
Brand: Afriso
SKU: 77018
Price: 505.28 EUR
Availability: InStock

Die Afriso Solarpumpengruppe PrimoSol 130-4, G ¾, 8-38 l dient zur Verbindung von Kollektor und Speicher in eigensicheren, geschlossenen thermischen Solaranlagen.

505,28 €

inkl. MwSt. zzgl. Versandkosten

Elektroaltgerät: kostenlose Rücknahme und fachgerechtes Recycling am Ende der Nutzung

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 77018
WEEE-NR: DE99305332
Lieferzeit: 1 - 3 Werktage

Solarpumpengruppe PrimoSol 130-4, G ¾, 8 - 38 l von Afriso

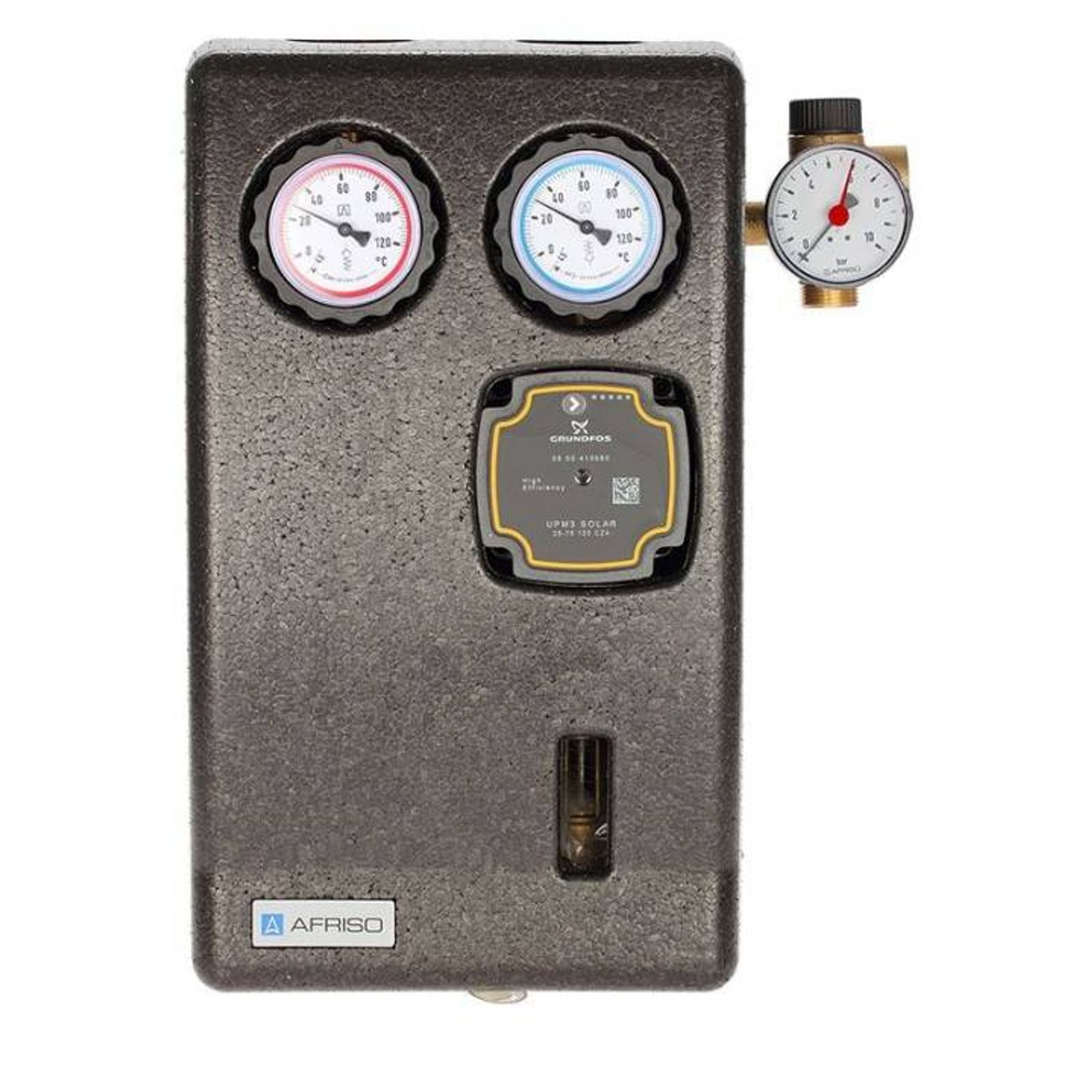

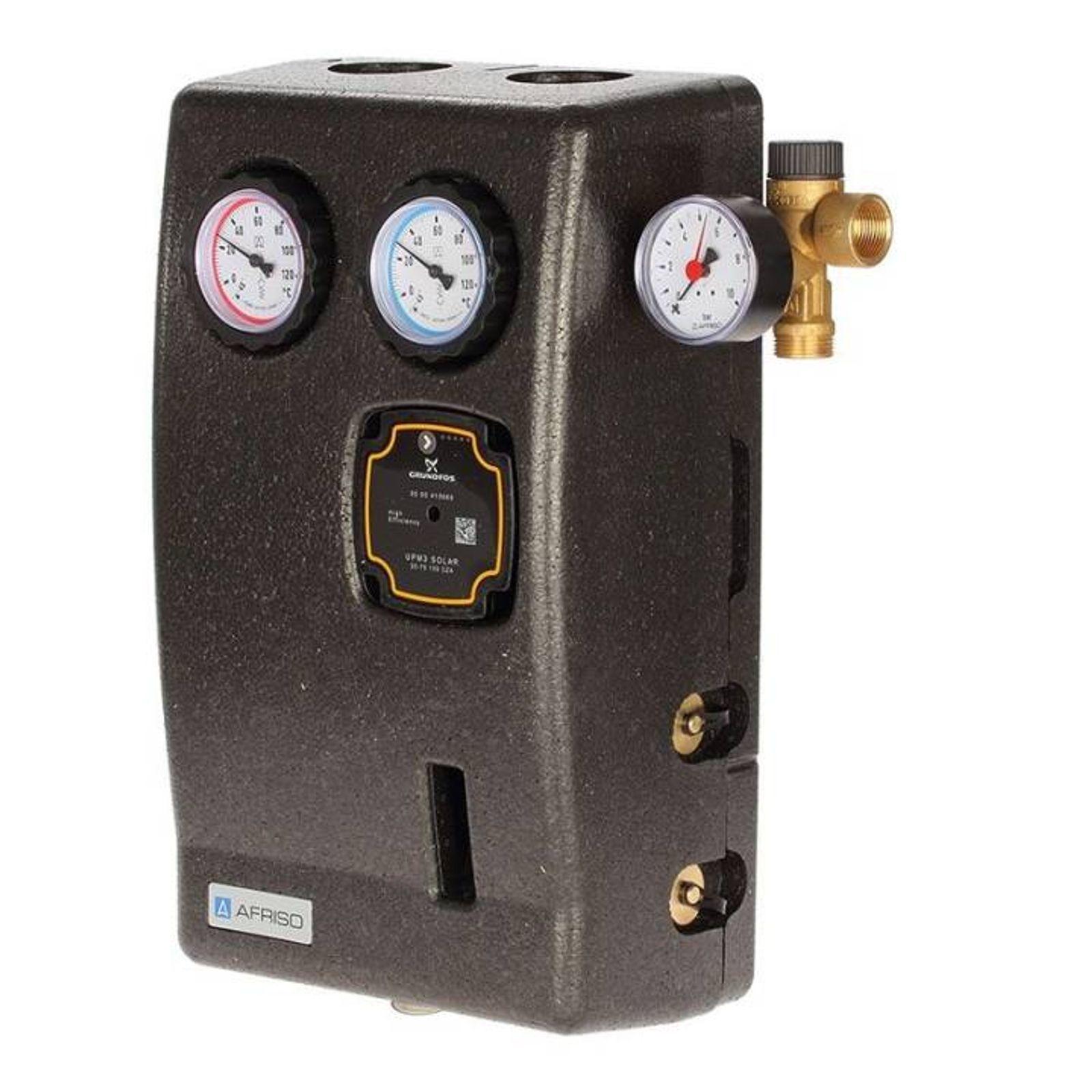

Vormontierte dichtheitsgeprüfte und wärmegedämmte Baugruppe.

Die Solarpumpengruppe/-strang dient zur Verbindung von Kollektor und Speicher in eigensicheren, geschlossenen thermischen Solaranlagen. PrimoSol® 130 wälzt Wärmeträgerflüssigkeiten wie z. B. Wasser-Glykol-Gemische im Gesamtsystem um.

Komplette, fest vormontierte und auf Dichtheit geprüfte Solarpumpengruppe/-strang mit allen erforderlichen Sicherheits- und Funktionsbauteilen, formschlüssige Isolation inklusive.

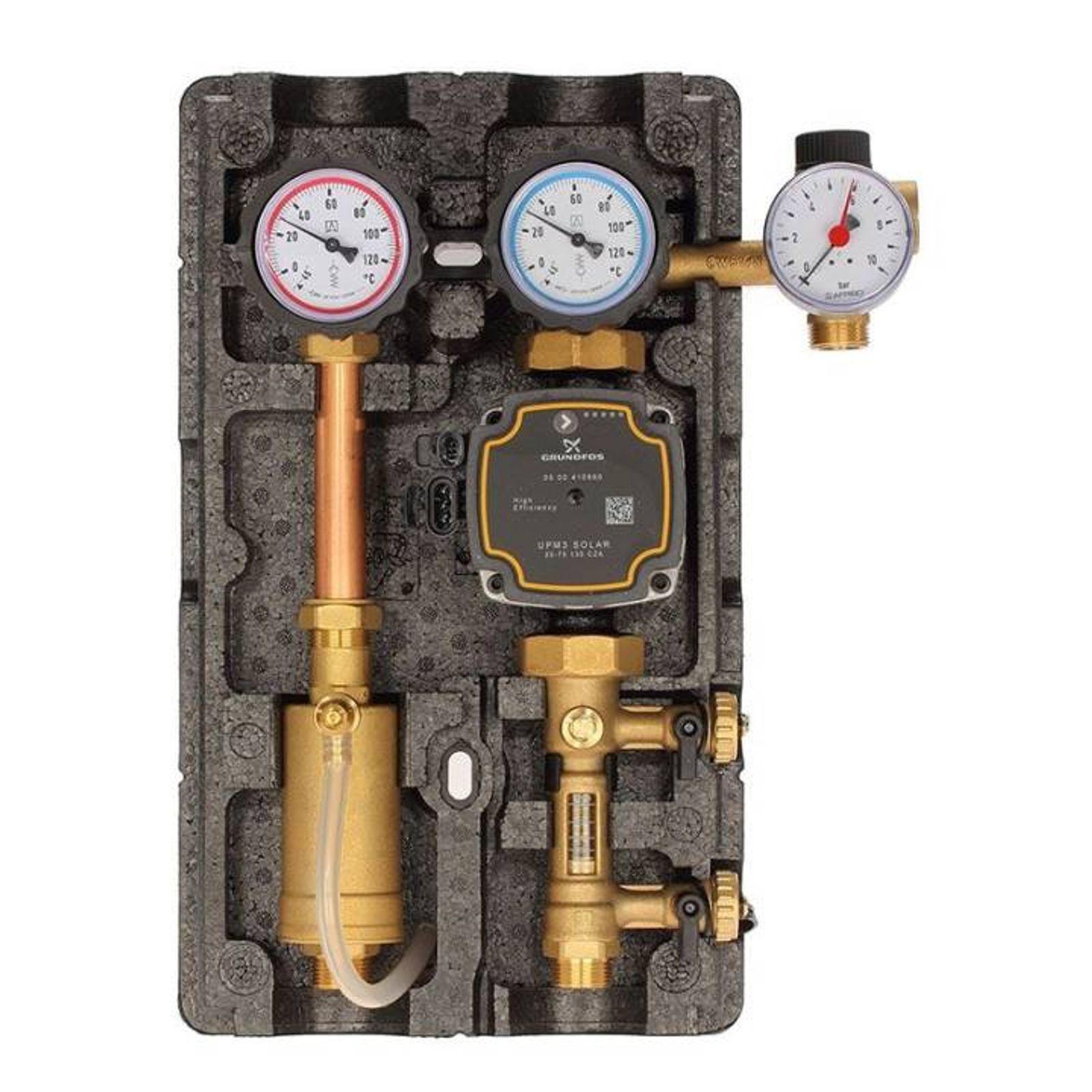

Der Pumpenstrang (Rücklauf/kalt) besteht aus:

Umwälzpumpe
Durchflussmesser mit Kugelhahn zur Absperrung pumpenseitig mit Flansch und Überwurfmutter G1½, Messbereich: 8 - 38 l/min.
Mit integrierter Befüll- und Spüleinrichtung, Systemanschluss: G¾ Außengewinde.
Kombihahn mit Systemanschluss G¾ Außengewinde, pumpenseitig mit Flansch und Überwurfmutter
G1½. Mit integrierter aufstellbarer Schwerkraftbremse und Thermometer im Handrad (blaue Kennung,
Anzeigebereich 0/120 °C).
Sicherheitsgruppe mit Anschluss für Ausdehnungsgefäß. Mit Solarsicherheitsventil 6 bar, Ausgang
Rp¾ Innengewinde, Manometer Ø 63 mm, 0/10 bar, Montageventil.

Der Vorlaufstrang besteht aus:

Kombihahn mit aufstellbarer Schwerkraftbremse und Thermometer im Handgriff (rote Kennung, Anzeigebereich 0/120 °C) mit Systemanschluss G¾.
Entlüftertopf zur Entgasung des Wärmeträgermediums mit Systemanschluss G¾. Transparenter Schlauch 200 mm als Entlüftungshilfe.

Die Isolation dient gleichzeitig als sichere Transportverpackung.

Das Sicherheitsventil der Sicherheitsgruppe entspricht der Druckgeräte-Richtlinie 2014/68/EU.

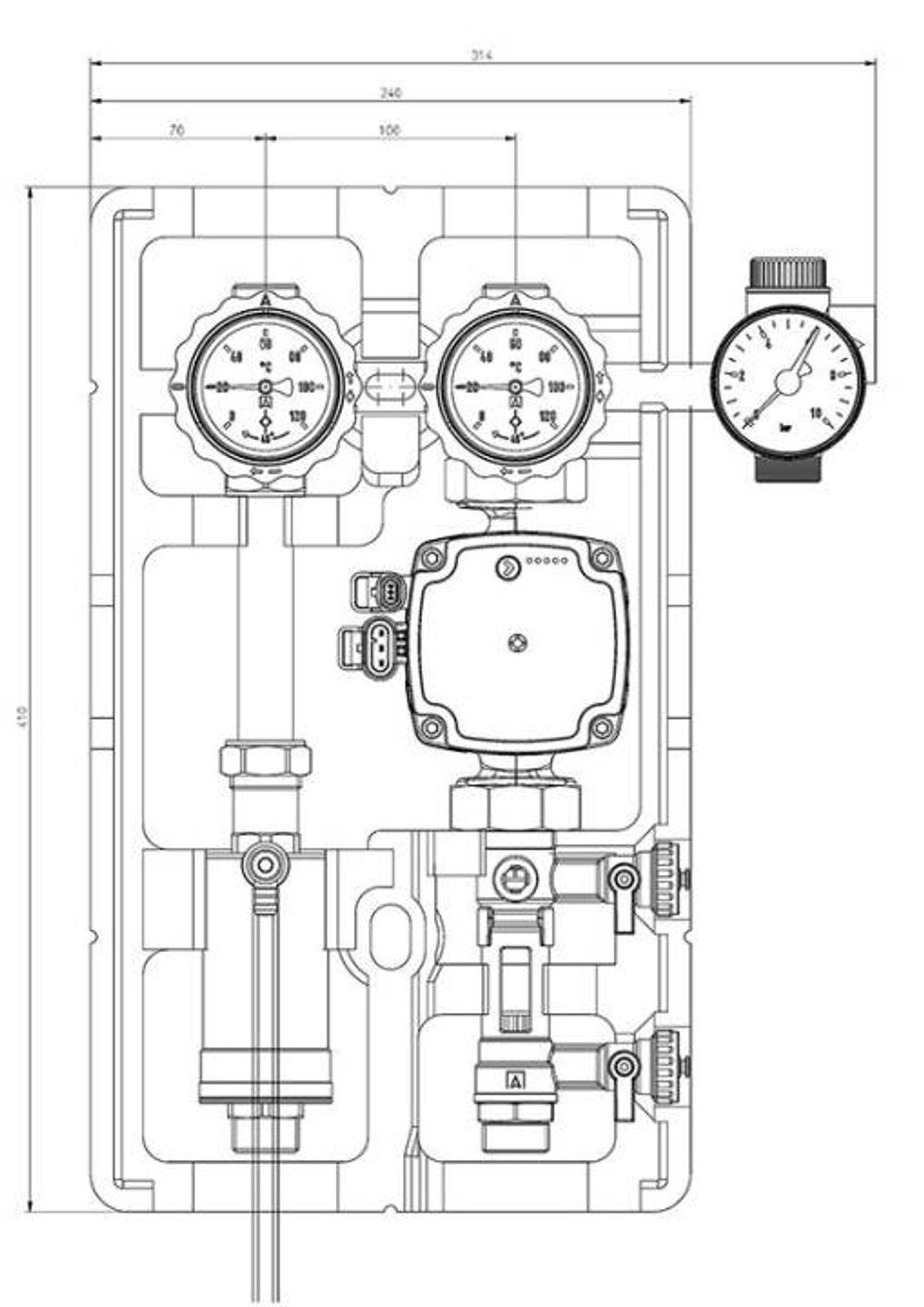

Achsabstand	100 mm
Systemanschlüsse	G¾ Außengewinde
Temperatureinsatzbereich Umgebung	Tmax = 40 °C
Temperatureinsatzbereich Medium	Tmax = 120 °C
Temperatureinsatzbereich Medium (kurzzeitig)	Tmax = 160 °C
Anlagendruck	Max. 6 bar
Durchflussmesser	8 - 38 l/min
Isolation	Polypropylen
Umwälzpumpe	Grundfos UPM 3 Solar 25-75
Baulänge Umwälzpumpe	130 mm
Schutzart	IP 42
Versorgungsspannung	AC 230 V, 50 Hz
Leistungsaufnahme / Förderhöhe	19 W / 4,5 m
	28 W / 5,5 m
	35 W / 6,5 m
	45 W / 7,5 m

Wofür wird die Solarpumpengruppe PrimoSol 130-4 eingesetzt?

Die Pumpengruppe verbindet Kollektor und Speicher in geschlossenen thermischen Solaranlagen und wälzt Wärmeträgerflüssigkeiten wie Wasser-Glykol-Gemische um.

Welchen Anschluss hat die PrimoSol 130-4?

Der Systemanschluss erfolgt über G3/4 Außengewinde.

In welchem Messbereich arbeitet der Durchflussmesser?

Bei dieser Ausführung liegt der Messbereich zwischen 8 und 38 Liter pro Minute.

Ist die Pumpengruppe bereits vormontiert?

Ja, sie wird komplett vormontiert, auf Dichtheit geprüft und mit Wärmedämmung geliefert.

Welche maximale Betriebstemperatur verträgt die Anlage?

Das Medium darf dauerhaft bis 120 Grad Celsius und kurzzeitig bis 160 Grad Celsius erreichen.

Wie hoch ist der maximal zulässige Anlagendruck?

Der maximale Anlagendruck liegt bei 6 bar.

Was unterscheidet die Ausführung 130-4 von anderen PrimoSol-Modellen?

Die 130-4 verfügt zusätzlich zum Rücklaufstrang über einen Vorlaufstrang mit Schwerkraftbremse und Thermometer.

Wozu dient der Entlüftertopf im Vorlaufstrang?

Er ermöglicht die einfache Entgasung des Wärmeträgermediums beim Befüllen der Anlage.

Welche Umwälzpumpe kommt zum Einsatz?

Verbaut ist eine Grundfos Hocheffizienzpumpe mit 230 V Versorgungsspannung.

Kann die Pumpengruppe zur Nachrüstung bestehender Solaranlagen genutzt werden?

Ja, sie eignet sich aufgrund der kompakten, vormontierten Bauweise gut für die Nachrüstung.

Sollte die Montage durch eine Fachkraft erfolgen?

Ja, da es sich um ein sicherheitsrelevantes Bauteil handelt, sollte die Installation ein Fachbetrieb übernehmen.

Wie oft sollte die Solarflüssigkeit kontrolliert werden?

Eine regelmäßige Prüfung von Frostschutz und Systemdruck wird empfohlen, idealerweise jährlich.

1 x Afriso Solarpumpengruppe PrimoSol 130-4, G ¾ Zoll
