Die Thermische Ablaufsicherung TAS 03 von Afriso dient dazu geschlossene oder offene feststoffbefeuerte Heizungsanlagen abzusichern.

61,23 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 42415
Lieferzeit: 1 - 3 Werktage

Thermische Ablaufsicherung TAS 03 von Afriso

Anwendung

Zur Absicherung von geschlossenen oder offenen feststoffbefeuerten Heizungsanlagen nach EN 12828 mit maximal 86.000 kcal Heizleistung. Vorgeschrieben auch bei Wechselbrandkesseln, die wahlweise auch mit festen Brennstoffen beheizt werden können.

Beschreibung

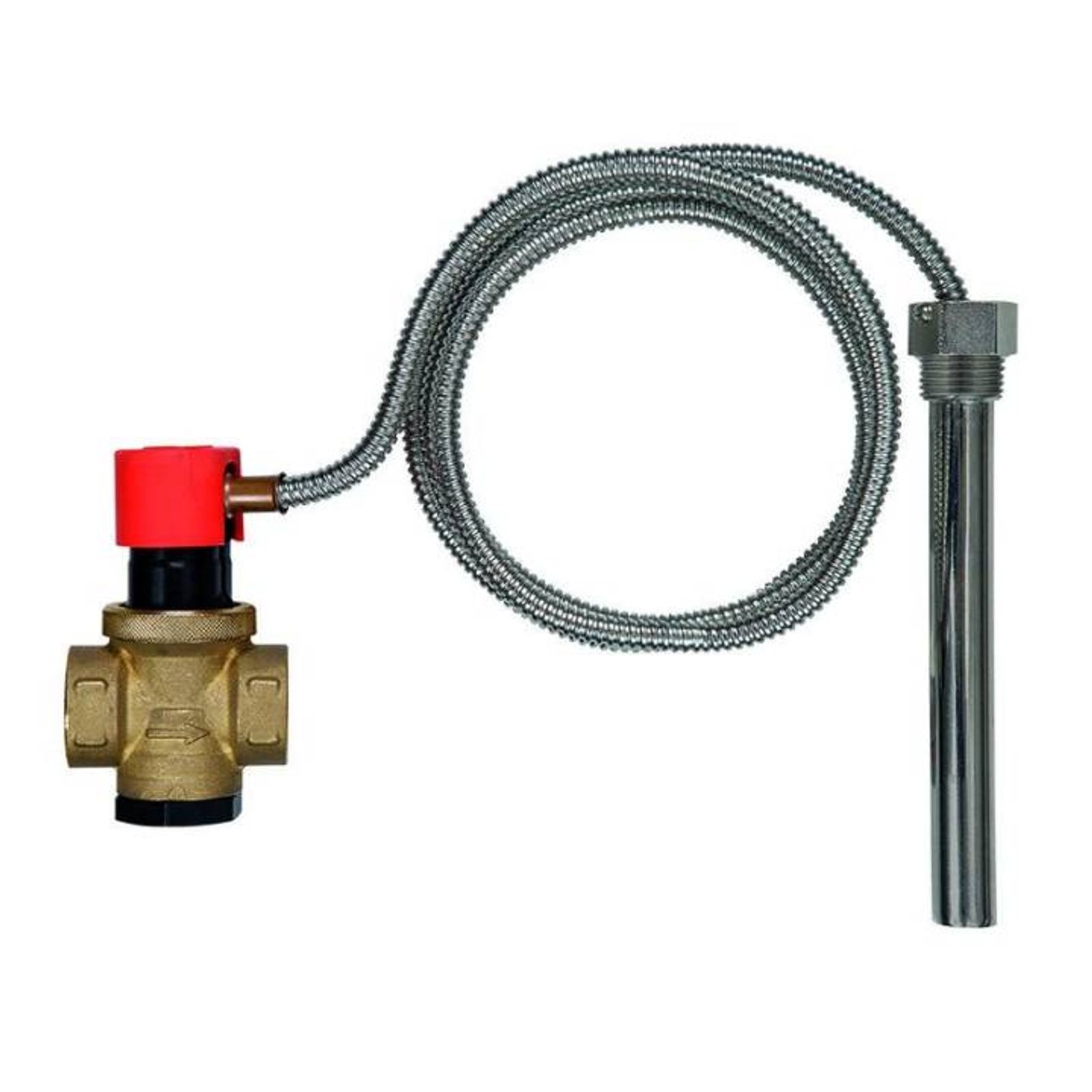

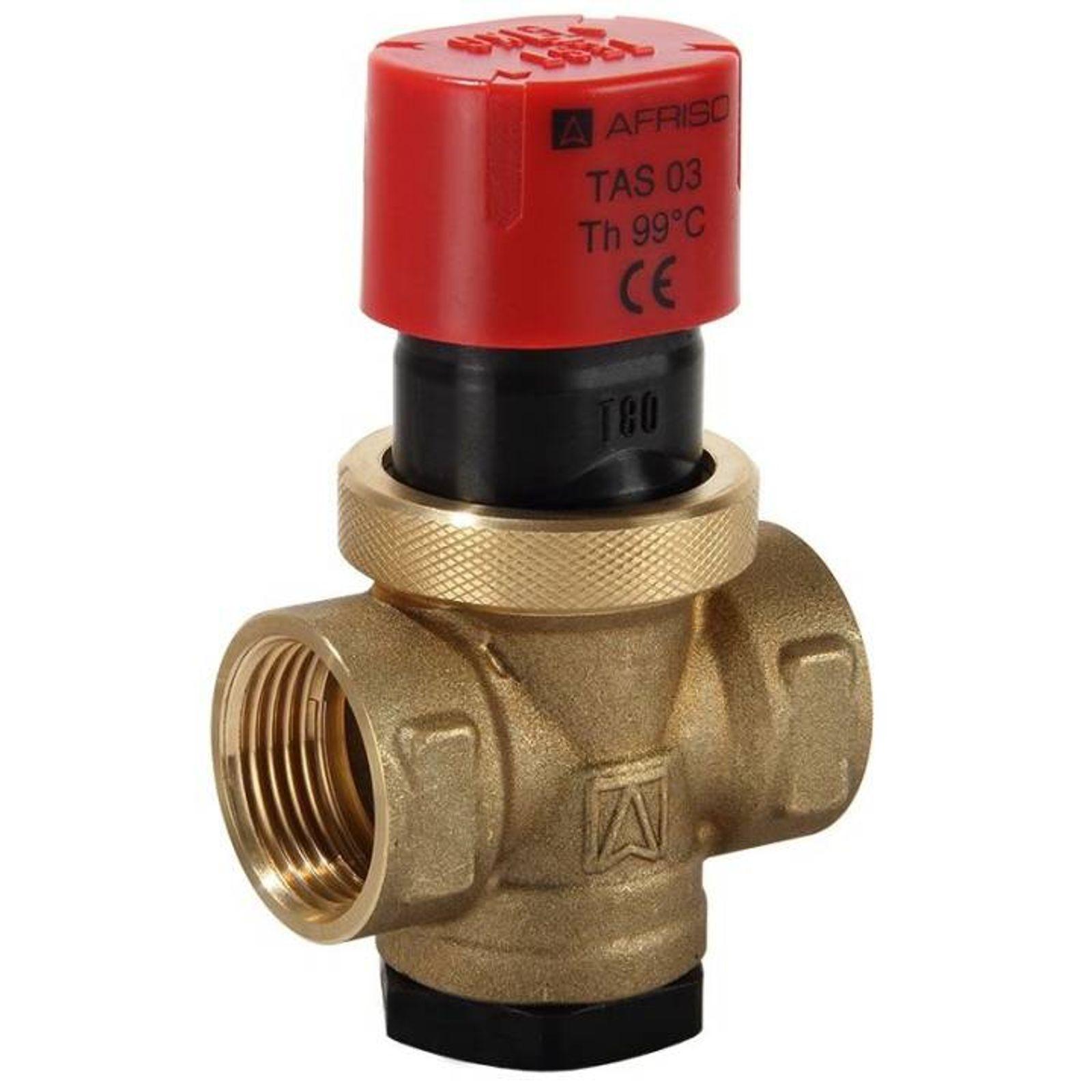

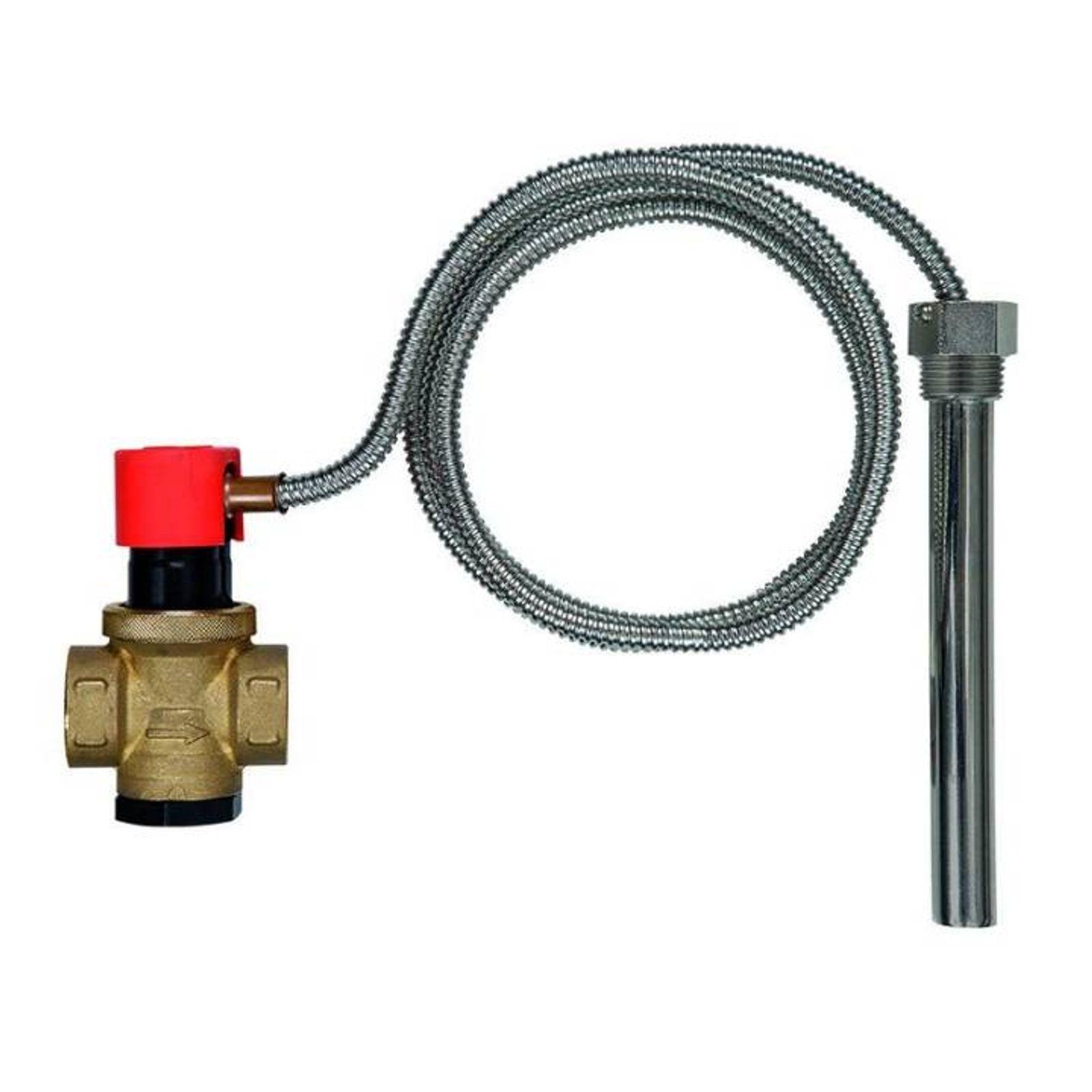

Thermische Ablaufsicherung mit zwei voneinander unabhängigen Fühlersystemen. TAS besteht aus einem Ventilgehäuse, Hubventil, zwei unabhängigen Faltenbalgweggebern mit flüssigkeitsgefüllten Temperaturfühlern und einer Tauchhülse. Das Kapillarrohr ist geschützt durch flexiblen Metallschlauch. Die TAS wird in den Warmwasserabgang des Warmwasserbereiters oder am Eingang des Sicherheitswärmetauschers angeschlossen. Bei Überschreiten der Ansprechtemperatur wird das Hubventil durch den thermischen Weggeber geöffnet, Kühlwasser aus dem Leitungsnetz zugeführt und somit ein Überschreiten der maximal zulässigen Betriebstemperatur verhindert. Die Funktion der TAS kann einfach und schnell durch einmaliges Drücken auf dem Ventilkopf getestet werden.

Betriebsdruck	Max. 10 bar
Temperatureinsatzbereich	Umgebung: 80° C
Ansprechtemperatur	99° C
Abblasleistung	bei 110° C und ?p = 1 bar > 2.400 m³/h
Anschlüsse	2 x G 3/4 IG
Anschluss Tauchrohr	G1/2 AG
Tauchrohrlänge	146 mm
Kapillarrohrlänge	1.300
Gehäuse	Pressmessing

Was ist die Afriso Thermische Ablaufsicherung TAS 03 und wofür wird sie benötigt?

Die TAS 03 ist eine Sicherheitsarmatur zur Absicherung von geschlossenen oder offenen feststoffbefeuerten Heizungsanlagen nach EN 12828. Sie verhindert, dass die Wassertemperatur im Kessel unzulässig hoch ansteigt, indem sie bei Bedarf kaltes Leitungswasser zuführt. Damit ist sie ein zentraler Bestandteil der Sicherheitstechnik bei Holz-, Pellet- oder Hackschnitzelheizungen.

Warum benötigen Festbrennstoffkessel eine thermische Ablaufsicherung?

Anders als Gas- oder Ölbrenner lässt sich ein brennender Festbrennstoff wie Holz oder Pellets nicht sofort abschalten, die vorhandene Glut erzeugt oft noch längere Zeit Wärme. Ohne eine geeignete Sicherheitseinrichtung könnte die Kesseltemperatur dadurch unkontrolliert ansteigen und zu Druckanstieg sowie ernsten Anlagenschäden führen. Die thermische Ablaufsicherung gleicht diesen Nachteil aus, indem sie überschüssige Wärme rechtzeitig abführt.

Wie funktioniert die TAS 03 im Ernstfall?

Überschreitet die Temperatur den Ansprechwert, öffnet der thermische Weggeber das Hubventil, sodass Kühlwasser aus dem Leitungsnetz zugeführt wird. Dieses Kühlwasser nimmt die überschüssige Wärme auf und führt sie ab, wodurch ein Überschreiten der maximal zulässigen Betriebstemperatur verhindert wird. Der gesamte Vorgang läuft rein mechanisch und automatisch ab, ohne dass ein Eingriff von außen nötig ist.

Bei welcher Temperatur öffnet die TAS 03?

Die Ansprechtemperatur der TAS 03 liegt laut technischen Daten bei 99 Grad Celsius. Bei Erreichen dieses Werts öffnet das Ventil und leitet Kühlwasser in den Sicherheitswärmetauscher oder Warmwasserabgang. Dieser Wert liegt deutlich unter der Siedetemperatur von Wasser bei normalem Druck und schützt so rechtzeitig vor kritischen Betriebszuständen.

Was bedeutet es, dass die TAS 03 über zwei unabhängige Fühlersysteme verfügt?

Die TAS 03 besitzt zwei voneinander unabhängige Faltenbalgweggeber mit flüssigkeitsgefüllten Temperaturfühlern. Diese doppelte Ausführung erhöht die Zuverlässigkeit der Sicherheitsfunktion, da bei einem eventuellen Ausfall eines Fühlersystems das zweite weiterhin die Überwachung übernehmen kann. Für ein sicherheitsrelevantes Bauteil wie die TAS ist diese Redundanz ein wichtiges Qualitätsmerkmal.

Für welche maximale Heizleistung ist die TAS 03 ausgelegt?

Die TAS 03 ist für Anlagen mit einer maximalen Heizleistung von 86.000 kcal ausgelegt, was in etwa 100 Kilowatt entspricht. Damit deckt sie den üblichen Leistungsbereich privater und kleinerer gewerblicher Festbrennstoffkessel ab. Bei höherer Kesselleistung ist zu prüfen, ob ein anderes, entsprechend dimensioniertes Modell benötigt wird.

Ist die TAS 03 auch bei Wechselbrandkesseln vorgeschrieben?

Ja, laut Hersteller ist die TAS 03 auch bei Wechselbrandkesseln vorgeschrieben, sofern diese wahlweise mit festen Brennstoffen betrieben werden können. Sobald ein Kessel also die Möglichkeit zur Festbrennstoff-Befeuerung bietet, gelten dieselben Sicherheitsanforderungen wie bei reinen Festbrennstoffkesseln. Das gilt unabhängig davon, ob der Kessel im Alltag überwiegend mit einem anderen Brennstoff betrieben wird.

Wo wird die TAS 03 in der Anlage eingebaut?

Die TAS 03 wird in den Warmwasserabgang des Warmwasserbereiters oder am Eingang des Sicherheitswärmetauschers angeschlossen. Diese Einbauposition stellt sicher, dass im Bedarfsfall unmittelbar Kühlwasser dorthin geleitet wird, wo die Wärme abgeführt werden muss. Die genaue Einbausituation richtet sich nach dem jeweiligen Anlagenkonzept und sollte den Vorgaben des Kesselherstellers folgen.

Wie lässt sich die Funktion der TAS 03 überprüfen?

Die Funktion der TAS 03 kann einfach und schnell durch einmaliges Drücken auf den Ventilkopf getestet werden. Dabei wird das Hubventil manuell geöffnet, um die Durchgängigkeit und Funktionsfähigkeit des Ventils zu prüfen. Ein regelmäßiger Funktionstest gehört zu den grundlegenden Wartungsmaßnahmen an einer thermischen Ablaufsicherung.

Benötigt die TAS 03 Strom oder eine externe Energiequelle, um zu funktionieren?

Nein, eine thermische Ablaufsicherung arbeitet grundsätzlich rein mechanisch und ohne Hilfsenergie. Das ist besonders wichtig, da die Sicherheitsfunktion auch dann zuverlässig arbeiten muss, wenn beispielsweise bei einem Stromausfall die Heizungspumpe nicht läuft. Dadurch bleibt der Schutz vor Überhitzung auch in kritischen Situationen ohne Stromversorgung gewährleistet.

Welchen maximalen Betriebsdruck verträgt die TAS 03?

Die TAS 03 ist für einen maximalen Betriebsdruck von 10 bar ausgelegt. Dieser Wert liegt über dem üblichen Betriebsdruck in privaten Heizungsanlagen und bietet somit ausreichend Sicherheitsreserve. Der zulässige Umgebungstemperaturbereich des Ventils liegt bei bis zu 80 Grad Celsius.

Welche Anschlussgrößen hat die TAS 03?

Die TAS 03 verfügt über zwei Anschlüsse mit G 3/4 Zoll Innengewinde für den Wasserdurchgang. Der Anschluss der Tauchhülse erfolgt über ein G 1/2 Zoll Außengewinde, wobei die Tauchhülse eine Länge von 146 Millimetern aufweist. Diese Maße sollten vor dem Kauf mit den vorhandenen Anschlussstellen am Kessel abgeglichen werden.

Wozu dient die Tauchhülse der TAS 03?

Die Tauchhülse nimmt den Temperaturfühler auf und wird direkt in das Kesselwasser eingetaucht, sodass die tatsächliche Wassertemperatur im Kessel erfasst werden kann. Über das Kapillarrohr, das durch einen flexiblen Metallschlauch geschützt ist, wird die gemessene Temperatur an das Ventil weitergeleitet. Diese Trennung von Fühler und Ventilkörper ermöglicht eine flexible Montage, auch wenn Kessel und Ventilkopf nicht direkt nebeneinander verbaut werden.

Wie oft sollte die Funktion einer thermischen Ablaufsicherung überprüft werden?

Eine thermische Ablaufsicherung gilt als sicherheitsrelevantes Bauteil und sollte jährlich auf Funktion und Dichtheit überprüft werden. Diese regelmäßige Kontrolle stellt sicher, dass die Sicherheitsfunktion im Ernstfall zuverlässig auslöst. Die genauen Prüfintervalle und -schritte sind in der Bedienungsanleitung des Herstellers festgelegt.

Wer darf die Montage und Wartung der TAS 03 durchführen?

Da es sich um ein sicherheitsrelevantes Bauteil handelt, dürfen Montage, Inbetriebnahme und Wartung nur von entsprechend autorisiertem Fachpersonal durchgeführt werden. Besondere Vorsicht ist laut Hersteller bei Gas- und Ölheizungen geboten, bei denen ein erhöhtes Gefährdungspotenzial besteht. Alle Warnhinweise auf dem Produkt und in der Bedienungsanleitung sind dabei zu beachten.

Ist Dokumentation zur TAS 03 verfügbar?

Ja, zum Produkt stehen ein Datenblatt sowie eine Bedienungsanleitung als Download zur Verfügung. Diese Unterlagen enthalten weiterführende technische Angaben sowie Hinweise zu Montage, Inbetriebnahme und Wartung. Es empfiehlt sich, beide Dokumente für die eigenen Bauunterlagen aufzubewahren.
