Anschlussleiste Alpha Basis direct Standard 230 V für 10 Heizzonen
35,99 €
inkl. MwSt. zzgl. Versandkosten ohne MwSt. nach § 12 Abs. 3 USt zzgl. Versandkosten
- Inhalt
- 1 Stück
- Versandart
- Paket
- Artikelnummer
- 130549
- WEEE-NR
- DE64325155
- Lieferzeit
- 1 - 3 Werktage

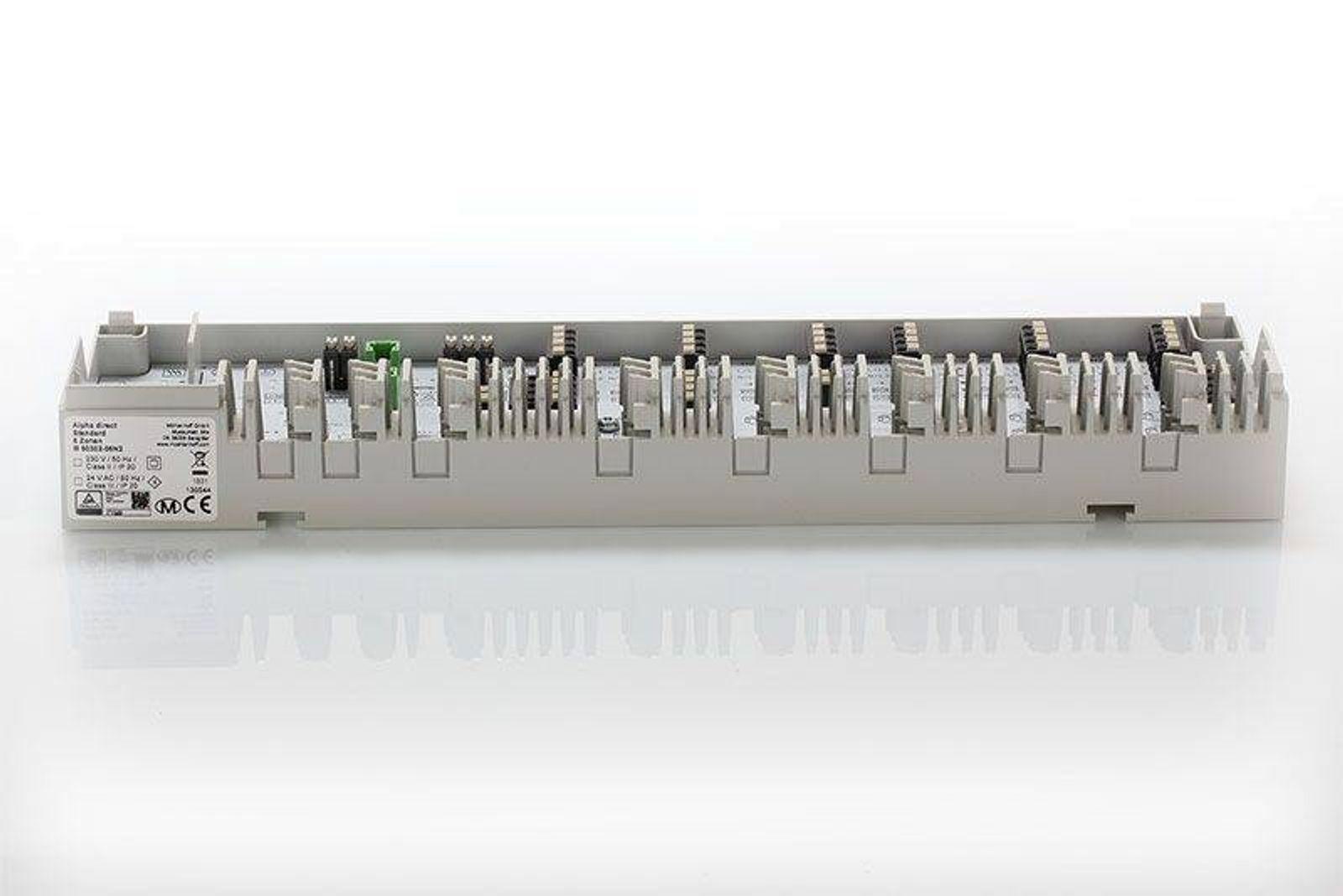

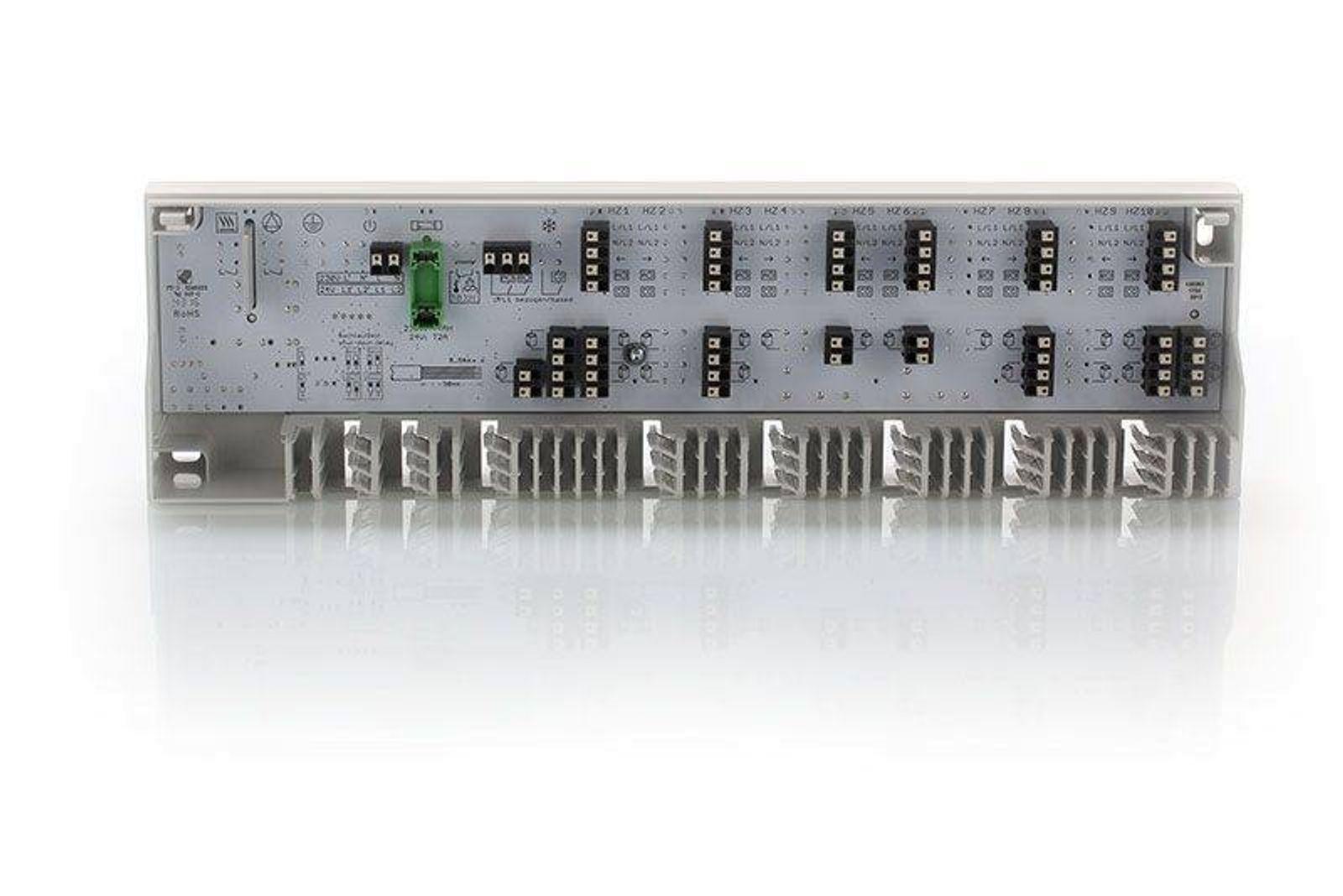

Anschlussleiste Alpha Basis direct Standard 230 V für 10 Heizzonen
Die Alpha Basis direct Standard ist die zentrale Anschlusseinheit einer Einzelraumregelung zur Flächentemperierung von Heiz- und Kühlsystemen. Mit minimalem Aufwand kann die Alpha Basis direct mit allen Systemkomponenten wie Regler und Stellantrieben verbunden werden. Alle Schaltbefehle werden unmittelbar an die angeschlossenen Komponenten weitergeleitet. Die Alpha Basis direct bietet dem Nutzer eine einfache Installation und maximalen Komfort bei der Flächentemperierung.
Leistungsmerkmale
- Einfache, intuitive Installation und Bedienung
- Hohe Funktionssicherheit
- Bis zu 18 Stellantriebe anschließbar
- Bewährte Kabelführung und normenkonforme Zugentlastung
- Schraublose Klemmenanschlusstechnik
- Übersichtlich angeordnete Anschlussklemmen
- Wartungsfrei
Wie unterscheiden sich die verschiedenen Ausführungen der Anschlussleisten?
| Standard | Standard Plus | |
| Absenkkanal | Ja | Ja |
| Heizfunktion | Ja | Ja |
| Kühlfunktion | Nein | Ja |
| Temperaturbegrenzer / Taupunktsensor | Nein | Ja |
| Wirksinn NC / NO | NC / NO | NC |
| Integriertes Timermodul | Nein | Nein |
| Pumpen- / Kesselausgang | Nein | Nur Pumpe |
| LED-Statusanzeige | Nein | Nein |
- Typ: B 50302-10N2
- Betriebsart: Heizen
- Betriebsspannung: 230 V ±10 %, 50 Hz
- Spannungsversorgung: Eurostecker / externe Spannungsquelle
- Leistungsaufnahme im Leerlauf: < 1 W
- max. Leistungsaufnahme (ohne Pumpe / Kessel): 50 VA
- Absicherung: T4AH
- max. Anzahl Regler: 10
- max. Anzahl Anschlussklemmen für Stellantriebe: 21
- max. Anzahl anschließbare Stellantriebe à 1 W: 18
- max. Nennlast aller Antriebe: 24 W
- Schaltleistung: 2 A, 200 VA induktiv
- Wirksinn: NC / NO
- Zulässige Umgebungstemperatur: 0 bis + 50 °C
- Montageart: Wandmontage / DIN-Schiene (TS35 / 35 x 7,5 mm)
- Anschlussklemmen: schraublose Klemmentechnik für 0,2 bis 1,5 mm², senkrechte Leitungseinführung
- Schutzklasse: II
- Schutzart: IP 20
- Material: ABS
- Farbe: Gehäuse: lichtgrau (RAL7035), Abdeckung: Transparent, im Bereich der LEDs poliert
- Abmessungen: 90 x 326,5 x 52 mm
- Gewicht: 398 g
Wofür wird die Anschlussleiste Alpha Basis direct Standard benötigt?
Für wie viele Heizzonen ist diese Anschlussleiste ausgelegt?
Mit welcher Spannung arbeitet diese Anschlussleiste?
Unterstützt die Standard-Ausführung auch Kühlbetrieb?
Verfügt die Standard-Ausführung über einen Eingang für einen Temperaturbegrenzer?
Wie erfolgen die elektrischen Anschlüsse?
Verfügt die Anschlussleiste über eine Statusanzeige?
Muss ich einen bestimmten Reglertyp verwenden?
Ist die Anschlussleiste wartungsintensiv?
Kann über die Standard-Anschlussleiste eine Pumpe angesteuert werden?
Ist der Wirksinn (NC/NO) bei dieser Ausführung wählbar?
Wie einfach ist die Installation der Anschlussleiste?
- 1x Anschlussleiste Alpha Basis direct Standard 230 V für 10 Heizzonen
EU-Verantwortlicher Kontakt gemäß GPSR
| Hersteller | Möhlenhoff GmbH |
|---|---|
| Eingetragener Handelsname | Möhlenhoff GmbH |
| Straße | Museumstrasse 54a |
| PLZ / Ort | 38229 Salzgitter |
| Land | Deutschland |
| Telefon | +49 53 41 / 8475-0 |
| kontakt@moehlenhoff.de |
Installations- & Warnhinweise
Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unser Kundensupport!
WARNUNG: Alle Warnhinweise auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!
Bei großen und sperrigen Produkten sind die Hinweise auf den Transportkartons zu beachten. Diese Produkte am besten zu zweit transportieren! Verwenden Sie ggf. Tragegurte für einen sicheren Transport.
Sicherheits- und Warnhinweise beachten.
Dieses Produkt ist ein sicherheitsrelevantes Bauteil. Gefahr! Zur Vermeidung von Gefährdungen und gesundheitliche Schäden, darf die Montage, Inbetriebnahme und Wartung nur von entsprechend autorisiertem Fachpersonal durchgeführt werden.
Achtung! Erhöhte Gefährdungen gilt insbesondere bei der Montage, Inbetriebnahme und Wartung für Gas- und Ölheizungen!
Bestimmungsgemäßer Gebrauch: Beachten Sie bei der Installation und Montage sind die beiliegenden Montage-, Bedienungs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten. (Wärmeerzeuger dürfen oft nur mit zugelassenen Abgasanlagen betrieben werden.) Zum bestimmungsgemäßen Gebrauch gehört auch die Einhaltung der ebenfalls in den o.g. Unterlagen enthaltenen Inspektions- und Wartungsvorschriften.
