Buderus 3-Wege-Umschaltventil 28 mm inkl. Motor
Notwendiges Zubehör bei Logatherm Sole- Wasser-Wärmepumpen mit passiver Kühlung.
-41%
271,32 €
(auf UVP des Herstellers)
161,17 €
inkl. MwSt. zzgl. Versandkosten ohne MwSt. nach § 12 Abs. 3 USt zzgl. Versandkosten
- Inhalt
- 1 Stück
- Versandart
- Paket
- Artikelnummer
- 8738201411
- WEEE-NR
- DE69542401
- Lieferzeit
- 3 - 5 Werktage

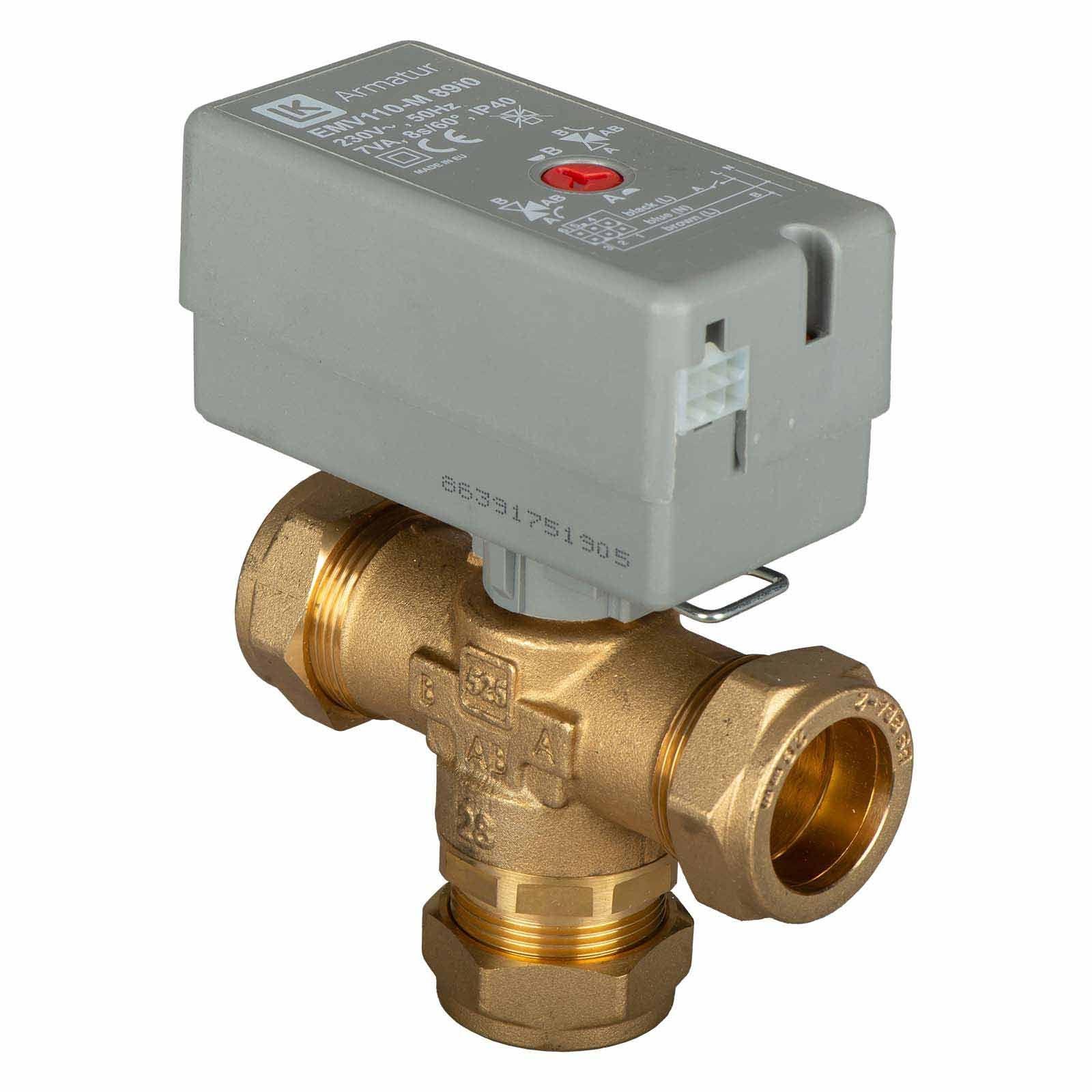

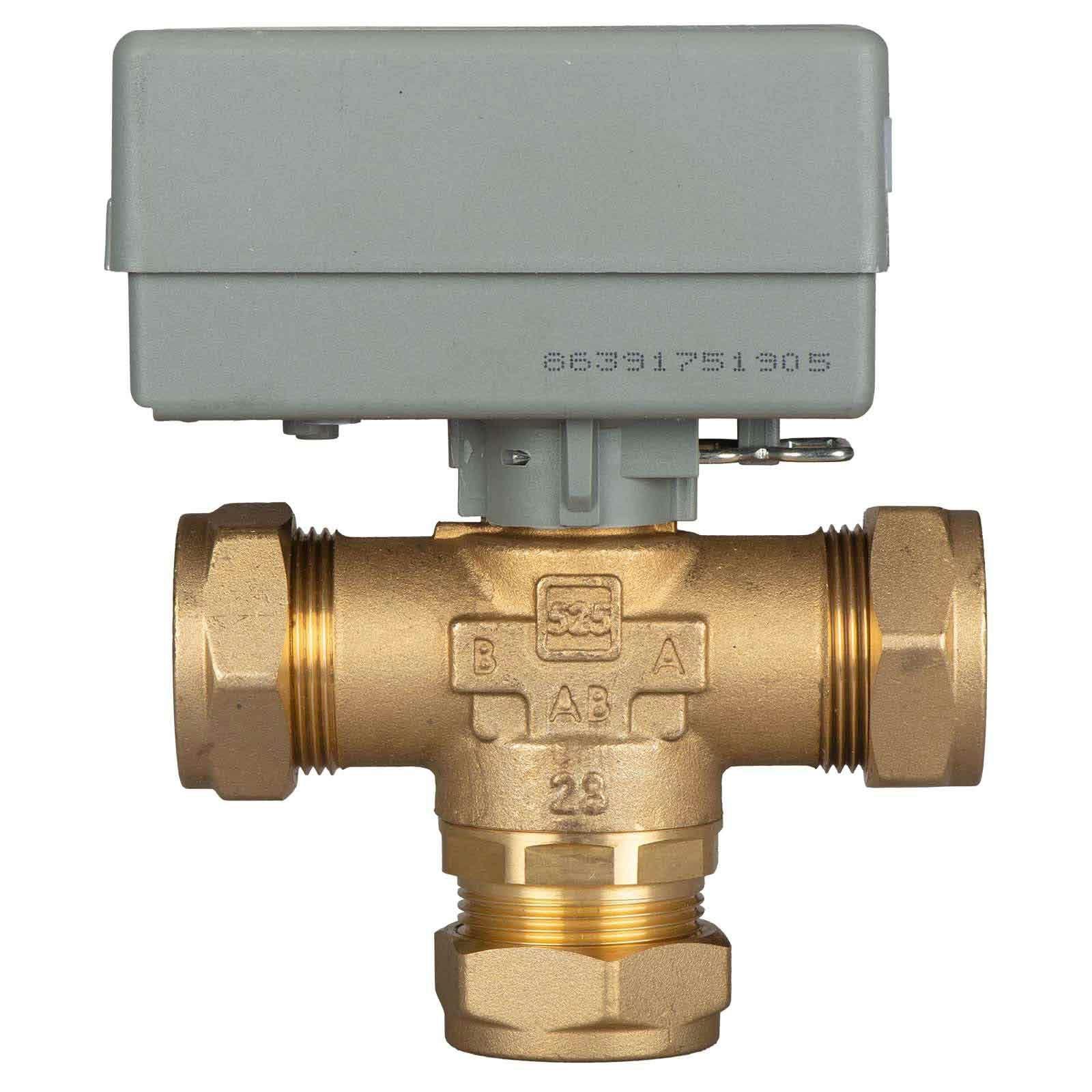

Buderus 3-Wege-Umschaltventil 28 mm inkl. Motor
Notwendiges Zubehör bei Logatherm Sole- Wasser-Wärmepumpen mit passiver Kühlung. Montage im Rücklauf der Anlage. Geeignet für Logatherm Sole-Wasser-Wärmepumpen bis 17 kW. Mittels des Umschaltventils wird der Pufferspeicher im Kühlbetrieb umgangen.
Auch als Umschaltventil "VCO" bei Luft- Wasser-Wärmepumpen WLW196iR im Rücklauf der Anlage mit Pufferspeicher geeignet.

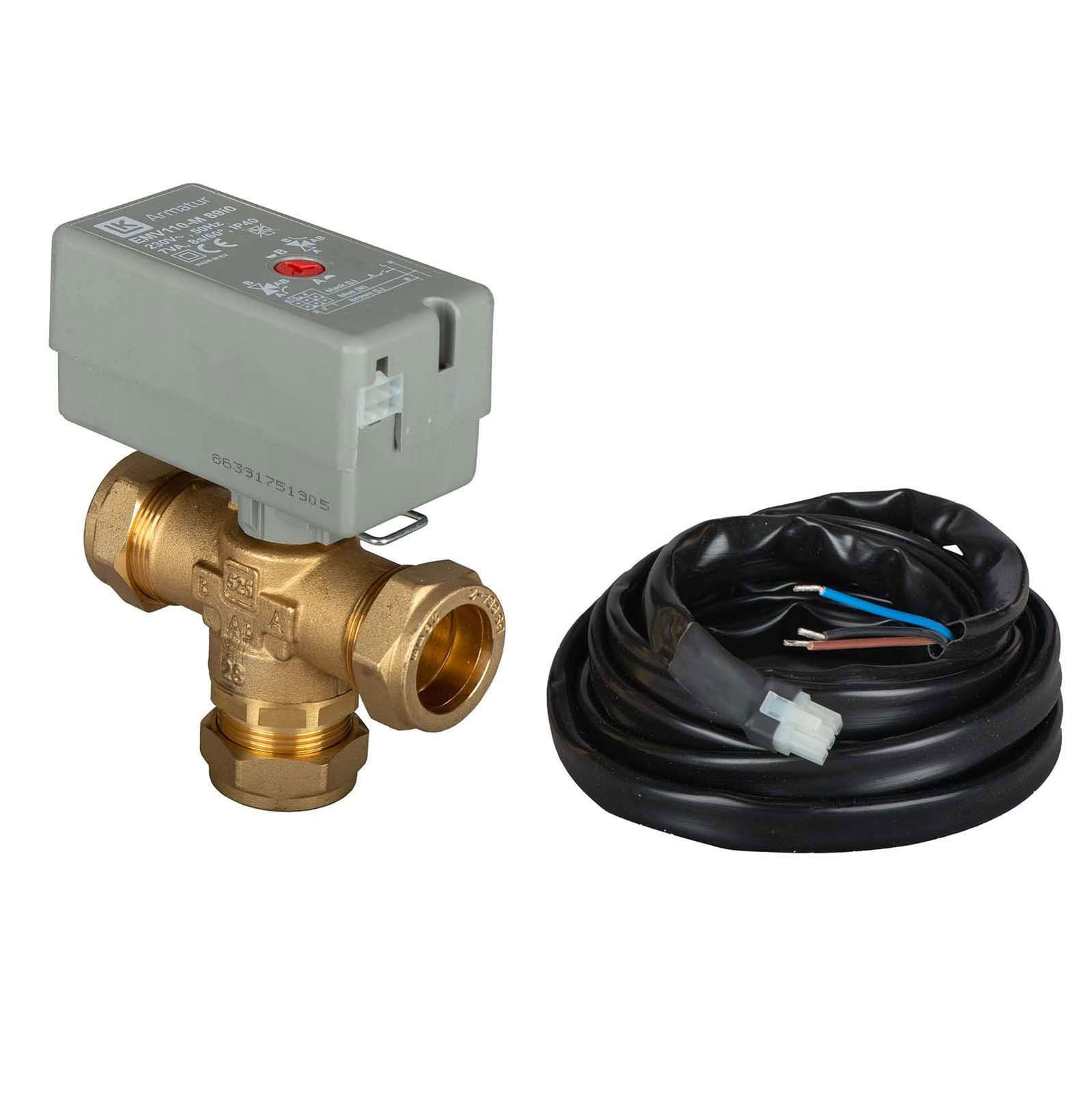

Inkl. Stellantrieb, Kabel 4 m, Stecker und Klemmring-Verschraubung, 230 V.
Was ist das Buderus 3-Wege-Umschaltventil 28 mm inkl. Motor und wofür wird es eingesetzt?
Es handelt sich um ein motorisch angetriebenes Umschaltventil, das den Wasserdurchfluss in der Heizungsanlage gezielt zwischen zwei Kreisen umleitet. Bei Logatherm Sole-Wasser-Wärmepumpen mit passiver Kühlung sorgt es dafür, dass der Pufferspeicher im Kühlbetrieb gezielt umgangen werden kann.
Für welche Wärmepumpen ist dieses Umschaltventil geeignet?
Das Ventil ist als notwendiges Zubehör für Logatherm Sole-Wasser-Wärmepumpen bis 17 kW mit passiver Kühlung konzipiert. Zusätzlich eignet es sich als Umschaltventil „VCO" für Luft-Wasser-Wärmepumpen des Typs WLW196iR, sofern diese im Rücklauf mit einem Pufferspeicher ausgestattet sind.
Was bedeutet die Anschlussgröße 28 mm in der Praxis?
Die 28 mm beziehen sich auf den Rohrdurchmesser des Anschlusses. Das Ventil ist damit für entsprechend dimensionierte Heizungsleitungen ausgelegt und muss vor dem Einbau mit dem vorhandenen Rohrsystem abgeglichen werden.
Ist der Motor bereits im Lieferumfang enthalten?
Ja, das Ventil wird inklusive Stellantrieb geliefert, sodass keine separate Beschaffung eines Motors notwendig ist. Damit ist das Bauteil sofort einbaufertig.

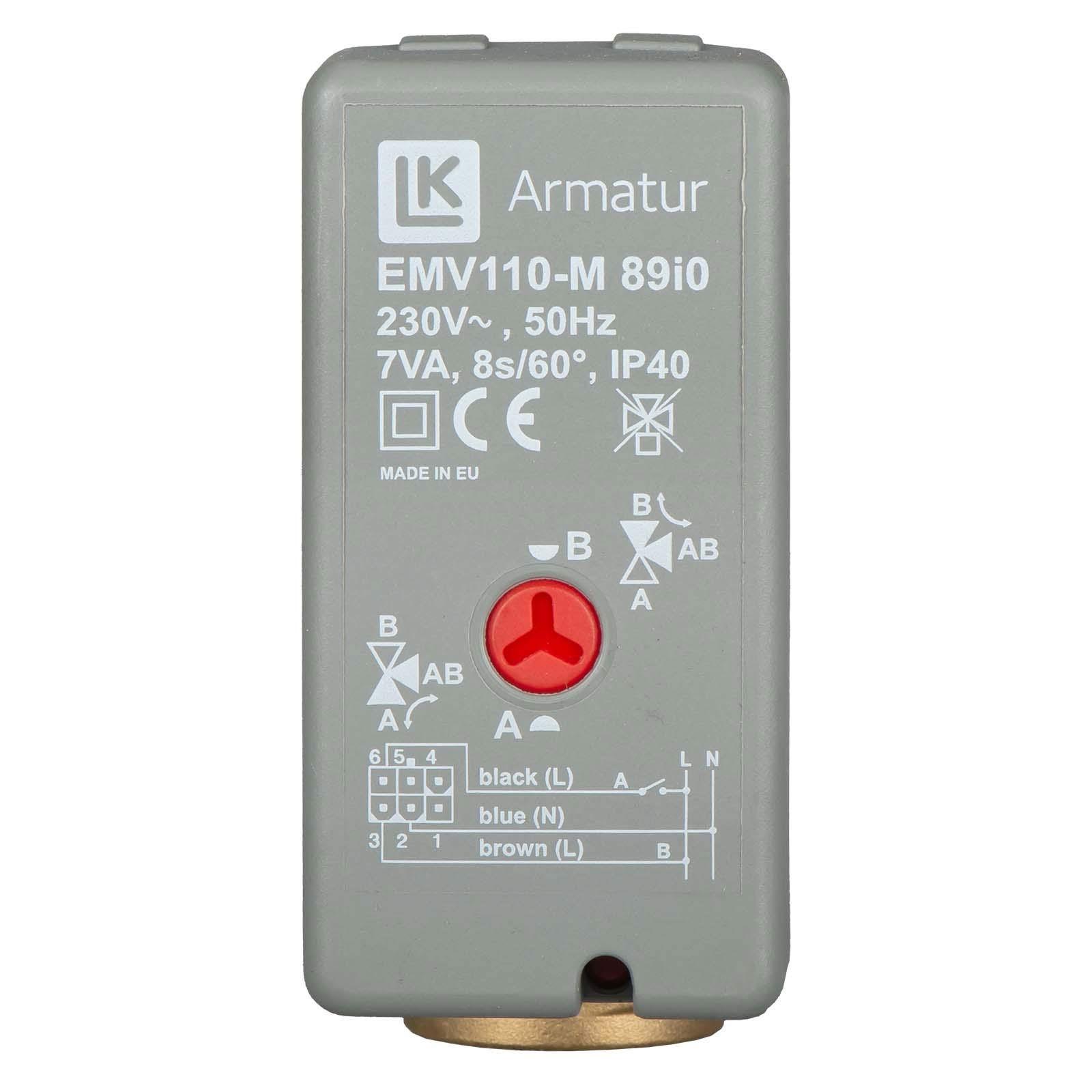

Welche elektrischen Anschlusswerte hat der Stellantrieb?

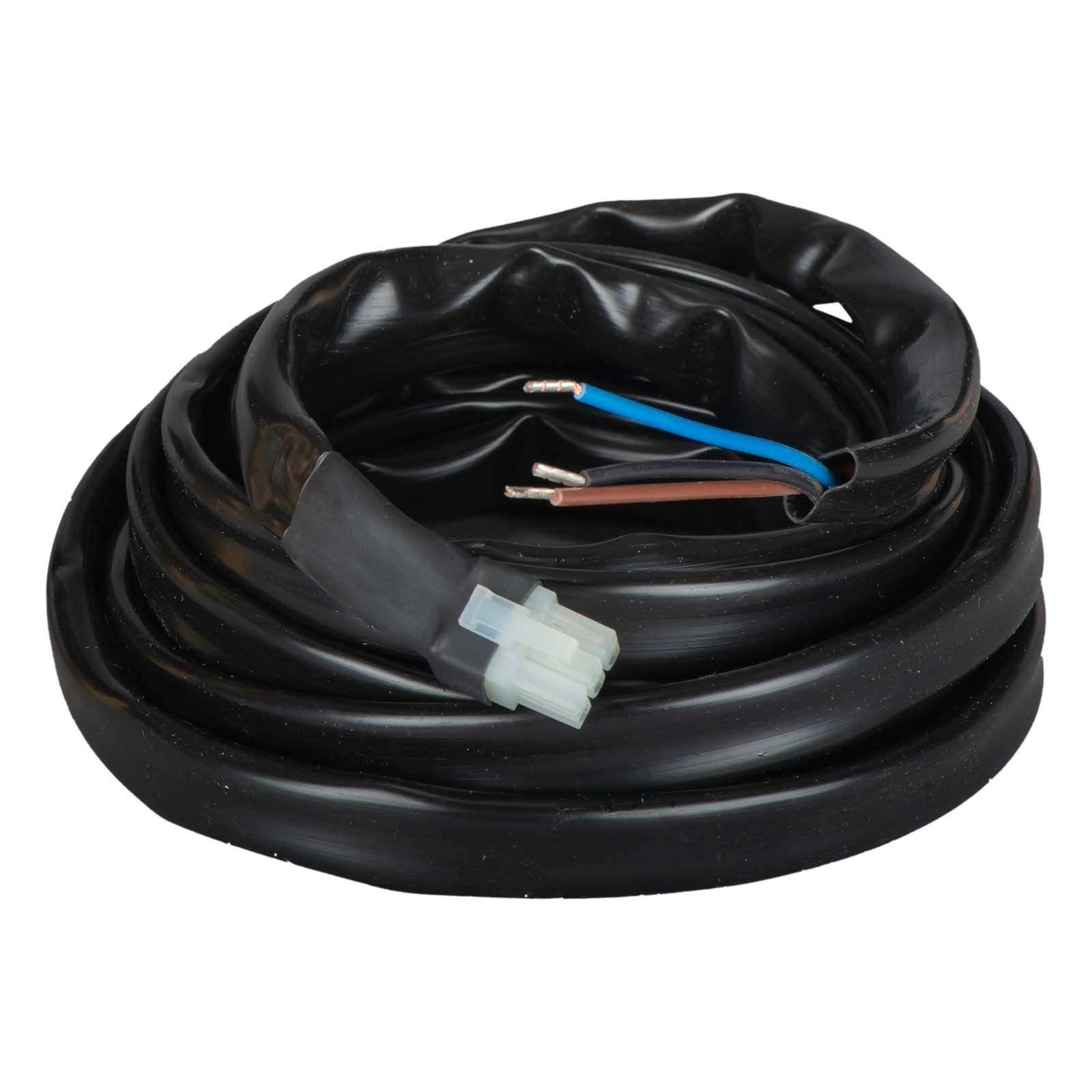

Der Stellantrieb arbeitet mit 230 V und wird mit einem 4 Meter langen Kabel sowie einem passenden Stecker geliefert. Dadurch lässt sich die elektrische Anbindung an die Steuerung der Heizungsanlage unkompliziert umsetzen.
Wie wird das Ventil an die Rohrleitung angeschlossen?
Der hydraulische Anschluss erfolgt über eine im Lieferumfang enthaltene Klemmring-Verschraubung. Diese Verbindungsart ermöglicht einen dichten und lösbaren Anschluss an bestehende Kupferrohrleitungen mit 28 mm Durchmesser.
An welcher Stelle im Heizsystem wird das Ventil montiert?
Die Montage erfolgt im Rücklauf der Anlage. Diese Position ist entscheidend, damit die Umschaltfunktion zwischen den beiden Kreisen korrekt arbeiten kann.
Welche Rolle spielt das Ventil bei der passiven Kühlung von Sole-Wasser-Wärmepumpen?
Bei passiver Kühlung nutzt die Wärmepumpe die kühle Erdsole, um über einen Wärmetauscher Räume zu kühlen, ohne den Kältekreis aktiv umzukehren. Das Umschaltventil sorgt dabei dafür, dass der Pufferspeicher im Kühlbetrieb umgangen wird, damit die Kühlleistung nicht durch gespeichertes Warmwasser beeinträchtigt wird.
Ist das Ventil auch für Luft-Wasser-Wärmepumpen geeignet?
Ja, es kann bei der Luft-Wasser-Wärmepumpe Logatherm WLW196iR als Umschaltventil „VCO" eingesetzt werden, wenn die Anlage im Rücklauf mit einem Pufferspeicher ausgestattet ist. Diese Kombination wird auch in offiziellen Buderus-Hydraulikpaketen verwendet.
Kann das Ventil in eine bestehende Heizungsanlage nachgerüstet werden?
In vielen Fällen ist eine Nachrüstung möglich, sofern Rohrdimension, Steuerung und Hydraulik der vorhandenen Anlage kompatibel sind. Vor dem Einbau empfiehlt sich eine Prüfung durch einen Fachbetrieb, um die Kompatibilität sicherzustellen.
Sollte die Installation von einer Fachkraft durchgeführt werden?
Ja, die Installation umfasst neben dem hydraulischen Einbau auch die elektrische Ansteuerung des Stellantriebs. Eine fachgerechte Montage durch einen Heizungsbauer verhindert Fehlfunktionen und stellt einen sicheren Betrieb sicher.
Was versteht man allgemein unter passiver Kühlung bei Wärmepumpen?
Passive Kühlung nutzt die niedrige Temperatur der Erdsole oder des Grundwassers, um über einen Wärmetauscher Wärme aus dem Heizsystem abzuführen, ohne den Verdichter der Wärmepumpe aktiv zu betreiben. Dadurch ist dieser Kühlmodus besonders energiesparend im Vergleich zur aktiven Kühlung.
Wie unterscheidet sich ein 3-Wege-Umschaltventil von einem Mischventil?
Ein Umschaltventil leitet den Wasserstrom vollständig zwischen zwei Kreisen um, sodass immer nur ein Kreis durchflossen wird. Ein Mischventil hingegen mischt Wasser aus zwei Kreisen anteilig, um eine bestimmte Vorlauftemperatur zu erzeugen.
Welche Anzeichen können auf eine Störung am Umschaltventil hinweisen?
Eine ausbleibende Umschaltung, ungewöhnliche Geräusche am Stellantrieb oder eine ungleichmäßige Wärmeverteilung im System können Hinweise auf eine Störung sein. In solchen Fällen sollten Stromversorgung und Ansteuerung zuerst überprüft werden.
Wie lässt sich die Lebensdauer des Umschaltventils verlängern?
Eine regelmäßige Wartung der gesamten Heizungsanlage sowie sauberes, gut aufbereitetes Heizungswasser tragen wesentlich zur Langlebigkeit des Ventils bei. Ablagerungen im Heizungswasser können sonst die Beweglichkeit der mechanischen Teile beeinträchtigen.
Welche Sicherheitsaspekte sind bei Installation und Betrieb zu beachten?
Elektrische Anschlüsse müssen fachgerecht und normgerecht ausgeführt werden, ebenso sind die zulässigen Druckverhältnisse der Anlage einzuhalten. Alle Warn- und Installationshinweise des Herstellers auf Produkt, Verpackung und in der Anleitung sind bei Montage und Betrieb zu beachten.
- 1x Buderus 3-Wege-Umschaltventil 28 mm
