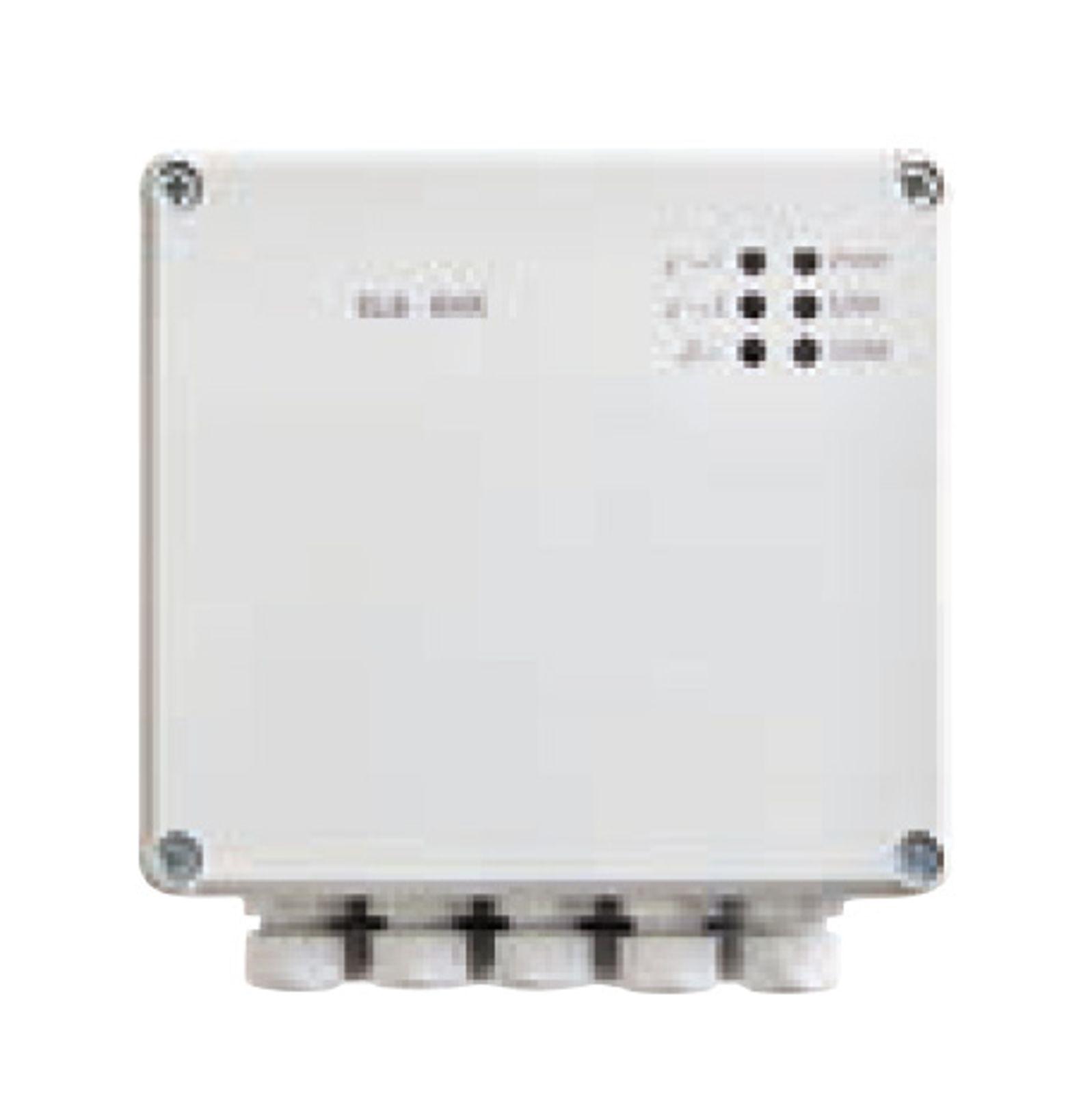

Buderus Funktionsmodul 0-10V für Elektro-Heizgeräte

Name: Buderus Funktionsmodul 0-10V für Elektro-Heizgeräte
Brand: Buderus
SKU: 7738504989
Price: 409.99 EUR
Availability: LimitedAvailability

Buderus Kaskadenmodul für Elektro-Heizgeräte - außentemperaturgeführte Regelung mit Entlastungsrelais und Warmwasserblockade.

-32% 602,14 €

(auf UVP des Herstellers)

409,99 €

inkl. MwSt. zzgl. Versandkosten

Elektroaltgerät: kostenlose Rücknahme und fachgerechtes Recycling am Ende der Nutzung

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 7738504989
WEEE-NR: DE69542401
Lieferzeit: 5 - 7 Werktage

Buderus Funktionsmodul 0-10V für Elektro-Heizgeräte - außentemperaturgeführte Regelung mit Entlastungsrelais

Das EKR-Modul erweitert die Funktionsmöglichkeiten des Elektro-Heizgeräts Tronic Heat 3500 und Logamax E156. Die außentemperaturgeführte Regelung stellt den Sollwert der Heizungsvorlauftemperatur entsprechend der Außentemperatur ein. Je höher die Außentemperatur desto niedriger ist der Sollwert der Heizungsvorlauftemperatur und umgekehrt. Bei richtiger Einstellung der Regelung ist die Temperatur im Gebäude gleichbleibend, unabhängig von der Außentemperatur. Das Einstellen der Parameter der außentemperaturgeführten Regelung ist abhängig von dem Energiebedarf des Gebäudes und den individuellen Bedürfnissen der Kunden. Eine Änderung der Temperatur im Gebäude kann durch paralleles Verschieben der Heizkurve vorgenommen werden. Für die richtige Funktion der außentemperaturgeführten Regelung den Außentemperaturfühler an der Nordwand des Gebäudes anbringen und vor direkter Sonneneinstrahlung und anderen Wärmequellen schützen.

Folgende Funktionen stehen zur Verfügung:

Außentemperaturgeführte Regelung der Heizungsvorlauftemperatur.
Begrenzen der Heizgerätleistung mit Hilfe von bis zu zwei Entlastungsrelais.
Ansteuerung des Heizgerätbetriebs durch 0-10 V Signal.
Zeitsteuerung / Blockieren der Warmwasserbereitung.
Meldung von Störungen des Elektro-Heizgeräts.

EKR-Modul
Datenkabel - 2 Stück
Außentemperaturfühler
Montage- und Bedienungsanleitung
Dübel (2 Stück) und Schrauben (2 Stück) zur Befestigung des Moduls

Was ist das Buderus Funktionsmodul 0-10V (EKR-Modul) und wofür wird es benötigt?

Das EKR-Modul erweitert die Funktionsmöglichkeiten der Elektro-Heizgeräte Tronic Heat 3500 und Logamax E156 um eine außentemperaturgeführte Regelung mit Entlastungsrelais. Damit lässt sich die Heizungsvorlauftemperatur automatisch an die jeweilige Witterung anpassen.

Mit welchen Buderus Elektro-Heizgeräten ist das Modul kompatibel?

Das Modul ist für die Elektro-Heizgeräte Tronic Heat 3500 und Logamax E156 vorgesehen. Bei anderen Buderus-Geräten solltest du die Kompatibilität vorab beim Kundensupport klären.

Wie funktioniert die außentemperaturgeführte Regelung mit diesem Modul?

Die Regelung stellt den Sollwert der Heizungsvorlauftemperatur passend zur gemessenen Außentemperatur ein: Je höher die Außentemperatur, desto niedriger der Sollwert, und umgekehrt. Bei korrekt eingestellter Regelung bleibt die Raumtemperatur im Gebäude dadurch weitgehend konstant, unabhängig vom Wetter.

Was passiert, wenn die Außentemperatur steigt oder sinkt?

Steigt die Außentemperatur, senkt die Regelung automatisch den Sollwert der Vorlauftemperatur ab, da weniger Heizleistung benötigt wird. Sinkt die Außentemperatur, wird der Sollwert entsprechend angehoben, um den Wärmebedarf des Gebäudes zu decken.

Wie kann ich die Raumtemperatur bei bereits eingestellter Regelung anpassen?

Eine gewünschte Änderung der Raumtemperatur erfolgt durch paralleles Verschieben der Heizkurve. Dabei wird die Vorlauftemperatur an jedem Punkt der Kurve um denselben Betrag angehoben oder abgesenkt.

Wo sollte der Außentemperaturfühler montiert werden?

Für eine korrekte Funktion der außentemperaturgeführten Regelung sollte der Außentemperaturfühler an der Nordwand des Gebäudes angebracht werden. Diese Position liefert in der Regel die repräsentativste Messung der tatsächlichen Außentemperatur.

Warum darf der Außentemperaturfühler nicht direkter Sonneneinstrahlung ausgesetzt sein?

Direkte Sonneneinstrahlung oder andere Wärmequellen in der Nähe des Fühlers würden zu einer verfälschten Temperaturmessung führen. Das hätte zur Folge, dass die Regelung eine falsche Vorlauftemperatur berechnet und die Räume zu warm oder zu kalt beheizt werden.

Was bewirken die Entlastungsrelais des Moduls?

Mit Hilfe von bis zu zwei Entlastungsrelais lässt sich die Leistung des Elektro-Heizgeräts begrenzen. Das ist beispielsweise sinnvoll, um die elektrische Gesamtlast im Gebäude zu bestimmten Zeiten zu reduzieren.

Wofür wird das 0-10V-Signal beim Modul verwendet?

Über ein 0-10-V-Signal lässt sich der Betrieb des Heizgeräts direkt ansteuern. Damit kann das Elektro-Heizgerät in übergeordnete Steuerungskonzepte eingebunden werden.

Kann mit dem Modul auch die Warmwasserbereitung gesteuert werden?

Ja, das Modul ermöglicht eine Zeitsteuerung sowie das Blockieren der Warmwasserbereitung. So lässt sich beispielsweise festlegen, zu welchen Zeiten Warmwasser bereitgestellt werden soll.

Meldet das Modul auch Störungen des Heizgeräts?

Ja, eine der Funktionen des Moduls ist die Meldung von Störungen des Elektro-Heizgeräts. Dadurch werden Betriebsprobleme frühzeitig sichtbar.

Was ist im Lieferumfang des Funktionsmoduls enthalten?

Im Lieferumfang enthalten sind das EKR-Modul, zwei Datenkabel, ein Außentemperaturfühler, eine Montage- und Bedienungsanleitung sowie zwei Dübel und zwei Schrauben zur Befestigung des Moduls. Damit ist alles für den Anschluss an ein kompatibles Elektro-Heizgerät vorhanden.

Wer darf das Funktionsmodul installieren und in Betrieb nehmen?

Da es sich um ein sicherheitsrelevantes Bauteil handelt, dürfen Montage, Inbetriebnahme und Wartung nur von entsprechend autorisiertem Fachpersonal durchgeführt werden. Das schützt vor Gefährdungen und stellt eine korrekte Funktion der Regelung sicher.

Wovon hängt die richtige Einstellung der Regelungsparameter ab?

Die Einstellung der Parameter der außentemperaturgeführten Regelung hängt vom Energiebedarf des jeweiligen Gebäudes sowie den individuellen Bedürfnissen der Bewohner ab. Es gibt daher keine pauschale Einstellung, die für jedes Gebäude gleichermaßen passt.
