Buderus Gas-Brennwert Logaplus-Paket W22 GB172i.2 20 kW H-Gas Speicher S120 Bedieneinheit BC400

Buderus Gas-Brennwert Logaplus-Paket W22 GB172i.2 20 kW H-Gas Speicher S120 Bedieneinheit BC400

Buderus Gas-Brennwert Logaplus-Paket W22 GB172i.2 20 kW H-Gas Speicher S120 Bedieneinheit BC400 – Bild 2 von 2

Buderus Gas-Brennwert Logaplus-Paket W22 GB172i.2 20 kW H-Gas Speicher S120 Bedieneinheit BC400

Name: Buderus Gas-Brennwert Logaplus-Paket W22 GB172i.2 20 kW H-Gas Speicher S120 Bedieneinheit BC400
Brand: Buderus
SKU: 7739621310
Price: 4755.47 EUR
Availability: LimitedAvailability

Das Buderus Gas-Brennwert umfasst zuverlässige Technik auf kleinstem Raum. Der Logamax plus GB172i bietet eine optimierte, platzsparende Wandlösung.

Spektrum A+++ bis G

Produktdatenblatt

-32% 6.991,25 €

(auf UVP des Herstellers)

4.755,47 €

inkl. MwSt. zzgl. Versandkosten

Elektroaltgerät: kostenlose Rücknahme und fachgerechtes Recycling am Ende der Nutzung

Inhalt: 1 Stück
Versandart: Spedition
Artikelnummer: 7739621310
WEEE-NR: DE69542401
Lieferzeit: 3 - 5 Werktage

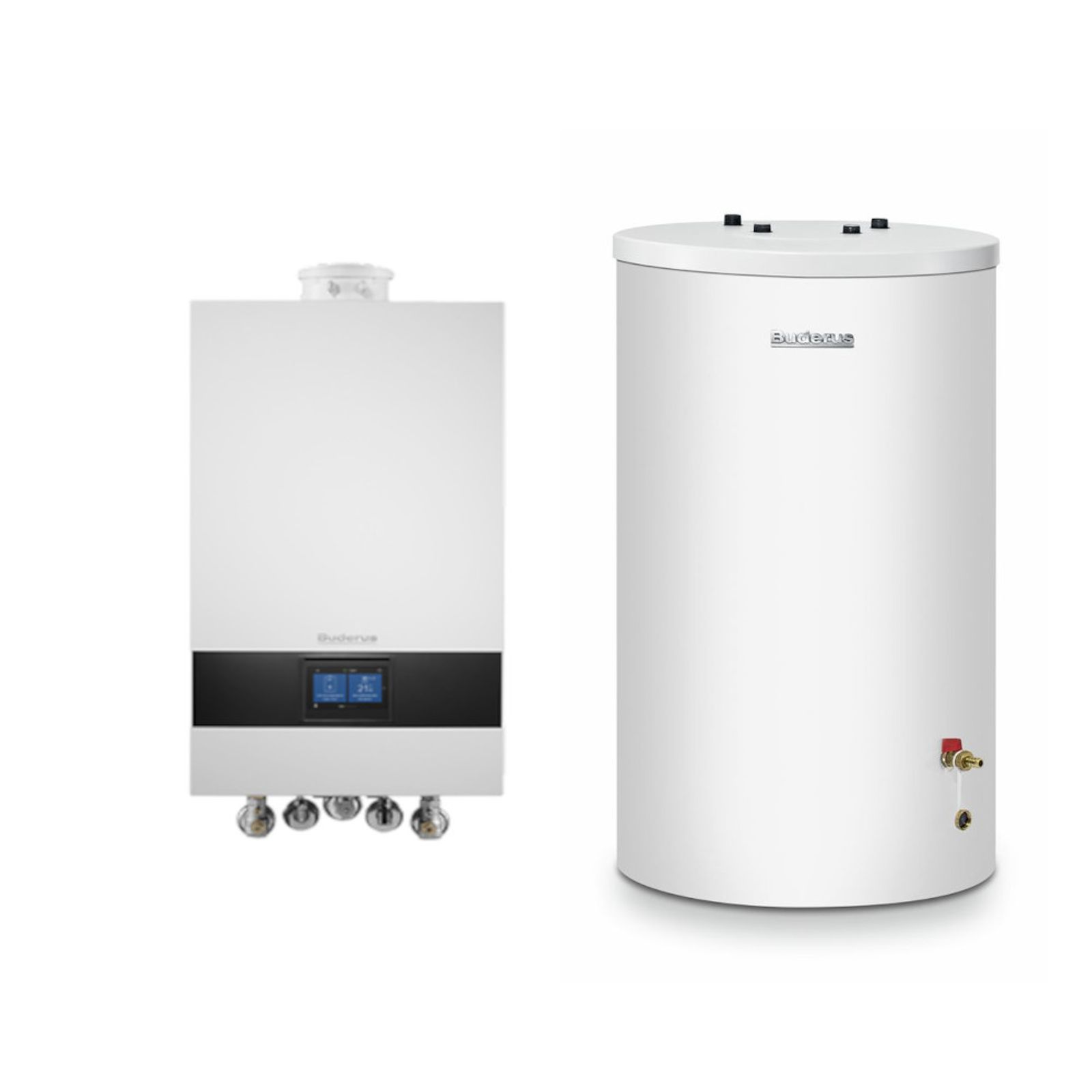

Buderus Gas-Brennwert Logaplus-Paket W22 GB172i.2 20 kW für H-Gas mit Speicher Logalux S120 und Bedieneinheit Logamatic BC400

Logamax plus GB172i.2

Buderus Gas-Brennwert Logamax plus GB172i.2 für die Raumbeheizung und die Warmwasserbereitung in Kombination mit einem separaten Warmwasserspeicher.
Zugelassen für die Verbrennung von Erdgas E/H und L/LL nach DVGW Arbeitsblatt G260 mit Wasserstoffbeimischung bis 20 Vol.-% H2.
Flüssiggasbetrieb 3P über Umstellteile (Zubehör) möglich.

Brenner und modulierende Feuerung
Aluminium-Guss-Wärmetauscher für ganzjährigen Kondensationsbetrieb
Modulierende Hocheffizienz-Umwälzpumpe zur Anpassung der Wassermenge in der Heizungsanlage und Stromeinsparung gegenüber herkömmlichen Pumpen
Preiswerte einfache Anlagenhydrauliken ohne Überströmventil, da kein Mindestvolumenstrom erforderlich
Niedrige CO- und NOx-Emissionen
Umwälzpumpe f. differenzdruckgeregelte Betriebsweise für gute Anpassung an die hydraulischen Gegebenheiten der Heizungsanlage
Umwälzpumpe mit leistungsgeregelter Betriebsweise bei Einsatz einer hydraulischen Weiche zur Vermeidung von Rücklauftemperaturanhebung
Geeignet für die Mehrfachbelegung nach DVGW Arbeitsblatt G635
Mit integrierter Abgas-Rückströmsicherung

Logamatic BC400

System-Bedieneinheit Logamatic BC400 für Gas-Wandgeräte mit Regelsystem EMS plus.
Zentrale Bedienung für Gas-Brennwert sowie Heizkreis(e), Warmwasser, Solar, Frischwasserstation, Lüftung. Hinterleuchtetes Farb-Volltouchdisplay 5 Zoll. Die System-Bedieneinheit ist integriert in die Gerätefront.
Für eine Bedienung aus dem Wohnraum heraus ist eine zusätzliche Fernbedienung notwendig (Zubehör).
-
Die Anforderungen an die Füll- und Ergänzungswasserqualität sind im jeweils gültigen Buderus Katalog, Arbeitsblatt K8 enthalten. In Anlehnung an die VDI 2035 kann anhand der in diesem Arbeitsblatt enthaltenen Diagramme entschieden werden, ob das Füll- und Ergänzungswasser aufbereitet werden muss oder nicht.
Muss das Füll- und Ergänzungswasser aufbereitet werden, so kommt die Wasseraufbereitungsmaßnahme Vollentsalzung des Füllwassers zum Einsatz. Damit wird ein salzarmer Betrieb des Anlagenwassers erreicht. Buderus kann notwendige Wasseraufbereitungspatronen als Zubehör (Kauf oder Leihe) zur Verfügung stellen.

Logalux S120

Warmwasserspeicher Logalux S120, weiß,
Inhalt 120 Liter.
Max. Betriebsdruck Warmwasser: 10 bar
Max. Betriebsdruck Heizung: 6 bar
Durchmesser: 550 mm
Höhe: 960 mm

Zubehör

Anschlusszubehör Heizung HA (Aufputz)
Montage-Anschlussplatte
Wartungshähne
Gasdurchgangshahn GA-BS, R 1/2
Verrohrungssatz Kessel-Speicher
Warmwasser-Temperaturfühler
Ausdehnungsgefäß 35 Liter zum Anbau
Flamco Flexcon Aufhängezarge
Ausdehnungsgefäß-Anschluss-Set AAS
Ablauftrichter-Set
Außenfühler

5 Jahre Buderus Systemgarantie (Voraussetzung: Übergabe Zertifikat inklusive Garantiebedingungen - Aktivierung durch Endkunde - Jährliche Wartung)

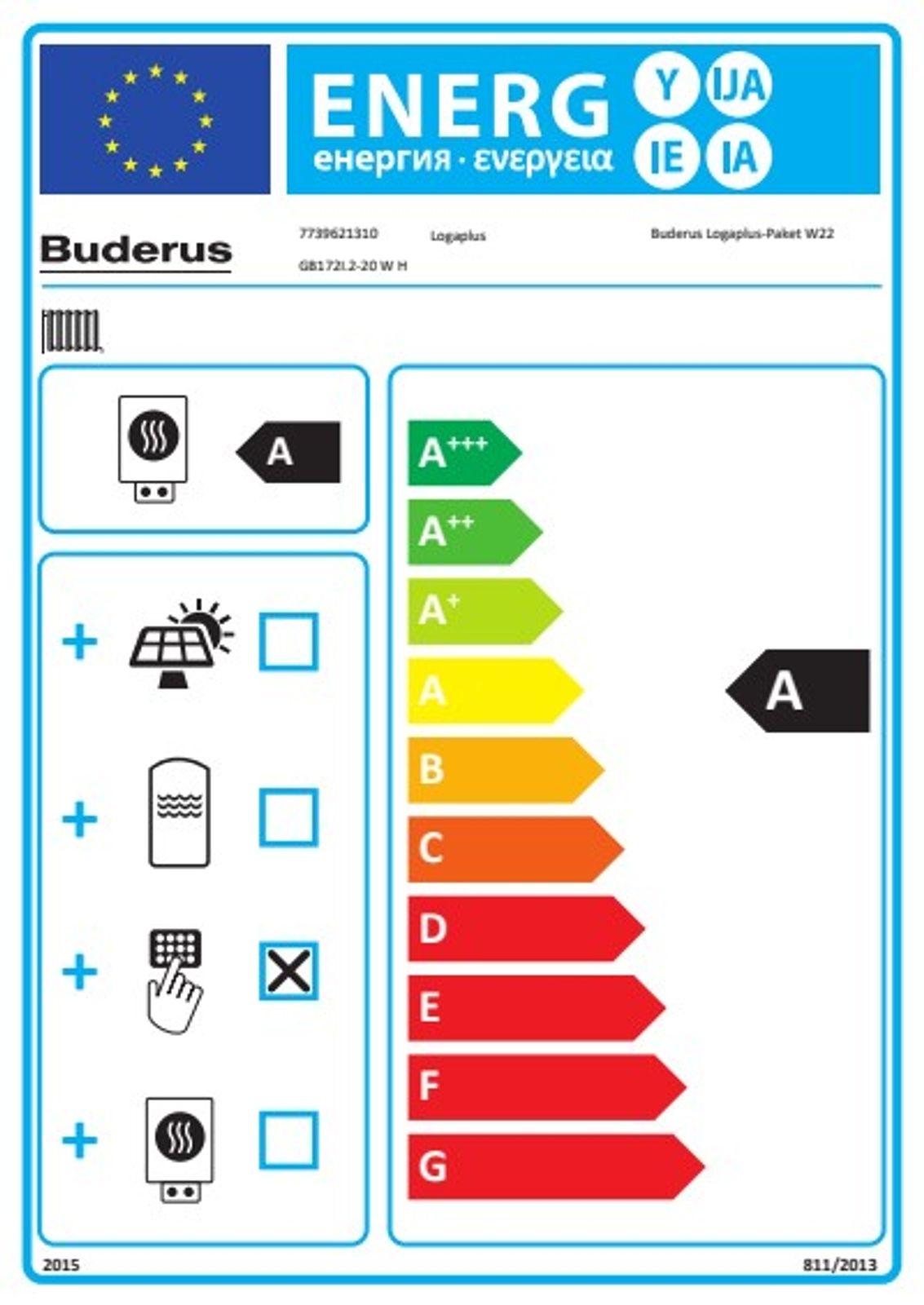

EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ

Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: A
Energieeffizienzklassen-Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs Energieeffizienz der Verbundanlage (Kessel): 96 %
Jahreszeitbedingte Raumheizungs Energieeffizienz der Verbundanlage bei durchschnittlichen Klimaverhältnissen (WP) -

Gasart: eingestellt auf Erdgas 2E Wärmeleistung (Voll-/Teillast)
bei 50/30:3,4/20,8 kW
bei 80/60: 3,0/19,5 kW
bei Warmwasser: 19,5 kW
Konz. Abgasanschluss: 80/125 mm Adapterstück auf DN60/100 erhältlich

Abmessungen

Höhe: 780 mm
Breite: 450 mm
Tiefe: 365 mm
Gewicht: 34,2 kg

CE-Kennzeichen: CE-0085DM0360
Zuläss. Betriebsüberdruck: 3 bar
Fabrikat: BUDERUS
Buderus-Artikel-Nr.: 7739621310

Wofür wird dieses Buderus Logaplus-Paket eingesetzt?

Das Logaplus-Paket W22 dient zur Raumbeheizung und Warmwasserbereitung in Kombination mit einem separaten Warmwasserspeicher. Es eignet sich für die Modernisierung oder den Neubau von Ein- und Mehrfamilienhäusern.

Aus welchen Hauptkomponenten besteht das Paket?

Das Paket besteht aus dem Gas-Brennwertgerät Logamax plus GB172i.2 mit 20 kW, dem Warmwasserspeicher Logalux S120 sowie der System-Bedieneinheit Logamatic BC400. Ergänzt wird es durch umfangreiches Installationszubehör wie Wartungshähne und ein Ausdehnungsgefäß.

Ist das Gerät für Wasserstoffbeimischung im Erdgas geeignet?

Ja, das Gerät ist laut Hersteller nach DVGW-Arbeitsblatt G260 für Erdgas E/H und L/LL mit einer Wasserstoffbeimischung von bis zu 20 Vol.-% H2 zugelassen. Damit ist es auf mögliche zukünftige Entwicklungen im Gasnetz vorbereitet.

Kann das Gerät auch mit Flüssiggas betrieben werden?

Ja, ein Betrieb mit Flüssiggas (3P) ist über zusätzliche Umstellteile möglich, die separat als Zubehör erhältlich sind. Ohne diese Umrüstung ist das Gerät für den Betrieb mit Erdgas vorgesehen.

Wofür dient die modulierende Hocheffizienz-Umwälzpumpe?

Die modulierende Hocheffizienz-Umwälzpumpe passt die Wassermenge in der Heizungsanlage automatisch an den tatsächlichen Bedarf an. Das spart im Vergleich zu herkömmlichen Pumpen zusätzlich Strom.

Warum ist bei diesem Gerät kein Überströmventil erforderlich?

Da das Gerät keinen Mindestvolumenstrom benötigt, lässt sich die Anlagenhydraulik einfacher und ohne zusätzliches Überströmventil realisieren. Das vereinfacht die Installation und spart zusätzliche Komponenten.

Wie wird das Gerät bedient?

Die Bedienung erfolgt zentral über die System-Bedieneinheit Logamatic BC400 mit einem hinterleuchteten 5 Zoll Farb-Volltouchdisplay. Darüber lassen sich neben dem Brennwertgerät auch Heizkreise, Warmwasser, Solar, eine Frischwasserstation sowie die Lüftung steuern.

Ist für die Bedienung aus dem Wohnraum eine zusätzliche Fernbedienung nötig?

Ja, die System-Bedieneinheit BC400 ist direkt in die Gerätefront integriert. Für eine bequeme Bedienung aus dem Wohnraum heraus ist eine zusätzliche, separat erhältliche Fernbedienung notwendig.

Welches Fassungsvermögen hat der Warmwasserspeicher Logalux S120?

Der Warmwasserspeicher Logalux S120 fasst 120 Liter. Er hat einen Durchmesser von 550 mm und eine Höhe von 960 mm.

Welchem Betriebsdruck hält der Warmwasserspeicher stand?

Der Speicher ist für einen maximalen Betriebsdruck von 10 bar auf der Warmwasserseite sowie 6 bar auf der Heizungsseite ausgelegt. Diese Werte solltest du bei der Systemplanung berücksichtigen.

Muss die Füllwasserqualität vor der Befüllung geprüft werden?

Ja, die Anforderungen an die Füll- und Ergänzungswasserqualität sind im Buderus Arbeitsblatt K8 in Anlehnung an die VDI 2035 festgelegt. Ist eine Aufbereitung nötig, kommt in der Regel eine Vollentsalzung des Füllwassers zum Einsatz.

Ist ein Ausdehnungsgefäß im Lieferumfang enthalten?

Ja, im Lieferumfang ist ein Buderus Ausdehnungsgefäß mit 35 Litern Volumen für einen maximalen Druck von 3 bar enthalten. Es wird zusätzlich zum Heizungssystem angebaut.

Welche Nennwärmeleistung erreicht das Gerät?

Bei 50/30 °C erreicht das Gerät eine Nennwärmeleistung von 3,4 bis 20,8 kW im Voll- beziehungsweise Teillastbetrieb, bei 80/60 °C liegt sie zwischen 3,0 und 19,5 kW. Für die Warmwasserbereitung stehen bis zu 19,5 kW zur Verfügung.

Welchen Abgasanschluss hat das Gerät?

Der konzentrische Abgasanschluss hat die Maße 80/125 mm. Optional ist ein Adapterstück auf DN60/100 erhältlich, falls dein Abgassystem dieses Anschlussmaß benötigt.

Wie groß und schwer ist das Gerät?

Das Brennwertgerät hat Abmessungen von 780 x 450 x 365 mm (H x B x T) und wiegt 34,2 kg. Diese kompakten Maße ermöglichen eine platzsparende Wandmontage.

Was gehört zum Lieferumfang des Pakets?

Im Lieferumfang enthalten sind unter anderem das Gas-Brennwertgerät Logamax plus GB172i.2, der Warmwasserspeicher Logalux S120, ein Anschluss-Set mit KFE-Ventil, ein Trichtersiphon, ein Wartungshahn-Set, ein Gas-Doppelabsperrhahn mit Brandschutzventil, eine Montageanschlussplatte, ein Ausdehnungsgefäß sowie ein Speicheranschluss-Set. Damit erhältst du ein umfassendes Installationspaket.

Muss die Installation von einer Fachkraft durchgeführt werden?

Ja, laut Hersteller handelt es sich um ein sicherheitsrelevantes Bauteil. Montage, Inbetriebnahme und Wartung dürfen daher nur von entsprechend autorisiertem Fachpersonal durchgeführt werden, insbesondere aufgrund der erhöhten Gefährdungen bei Gasheizungen.

1x 5354810 Anschluss-Set AAS 3/4 mit KFE-Ventil
1x 7719000763NR.432 Trichtersyphon
1x 7736902118Buderus Logamax plus GB172i.2-20 W H 20kW,H-Gas,Gas-Brennwert,3-Wege-Ventil
1x 7738112207Wartungshahn Set 3/4" AP
1x 7738112222Gas-D-Hahn 1/2" mit Brandschutzventil TAE
1x 7738112657IW-MV-1 Montageanschlussplatte
1x 80432044Buderus Logafix Ausdehnungsgefäß BU-H 35 35 Liter für Heizung, max. 3 bar, weiß
1x 87094830Buderus Verrohrung-HK U-flex Speicher unten
1x 8718542406S120/5W Warmwasserspeicher, emailliert, weiss
1x 8735100809Speicherans-Set NTC RD 6,0 10K 3000 Verp Speicheranschluss-Set AS1.6
