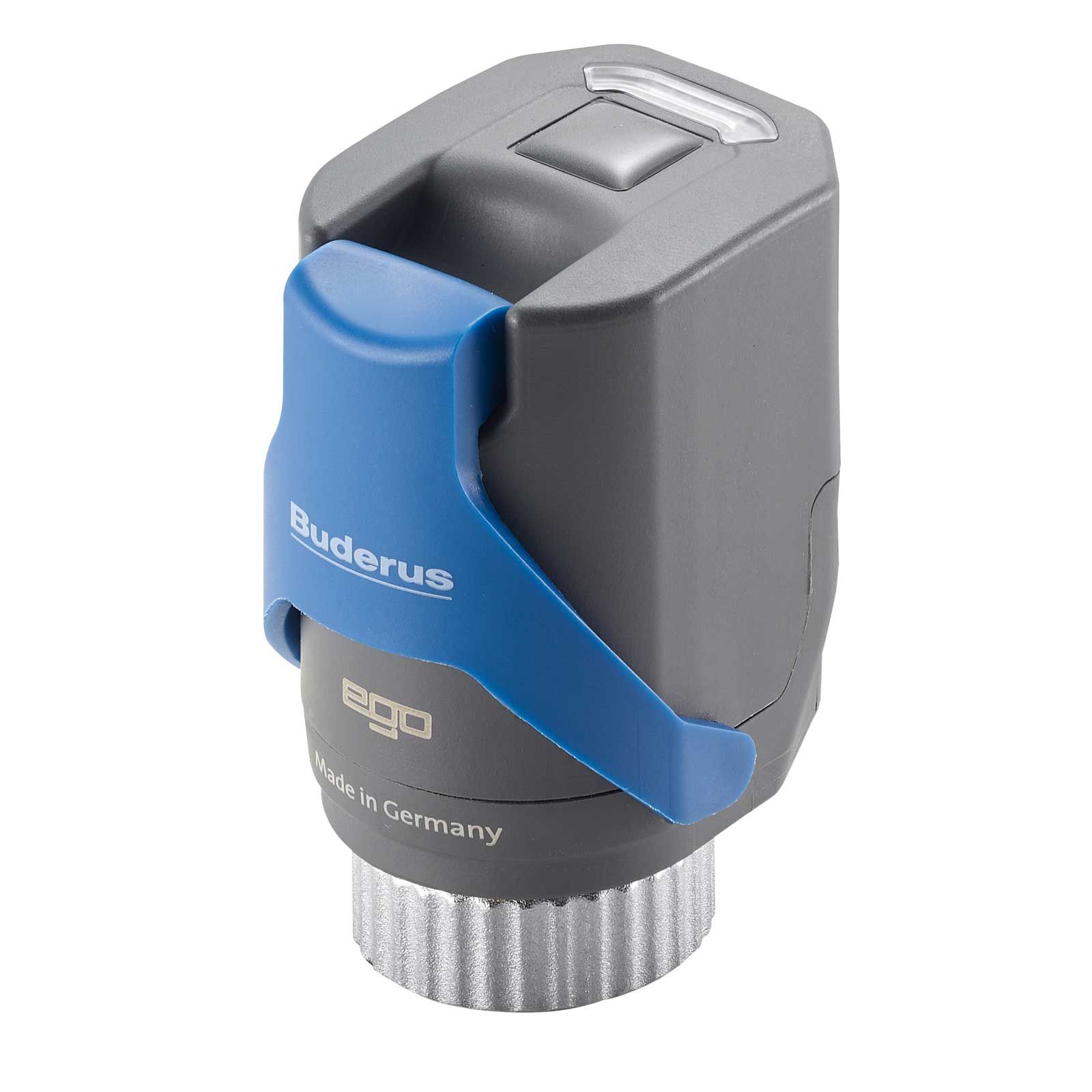

Buderus Stellantrieb Logafloor XSA300 EGO 230V NC stromlos geschlossen
Produkt-Vorteile
im Überblick
- Sorgt für einen automatischen hydraulischen Abgleich
- Bedarfsgerechte, effiziente Wärmeverteilung durch eine integrierte Steuerung der Heizkreise
- Ideal für Nass- oder Trockenbausysteme im Neubau und bei einer Sanierung
- Passend für herkömmliche Heizkreisverteiler mit einer Aufnahme M30 x 1,5
38,15 €
inkl. MwSt. zzgl. Versandkosten ohne MwSt. nach § 12 Abs. 3 USt zzgl. Versandkosten
- Inhalt
- 1 Stück
- Versandart
- Paket
- Artikelnummer
- 7738344171
- WEEE-NR
- DE69542401
- Lieferzeit
- 1 - 3 Werktage
Buderus Stellantrieb Logafloor XSA300 EGO 230V für automatischen Hydraulischen Abgleich, NC stromlos geschlossen
Intelligenter, autonomer, elektrothermischer Regelantrieb 230 V für den adaptiven/automatischen und bedarfsgerechten hydraulischen Abgleich der Heiz- bzw. Kühlkreise eines Anschlussverteilers in Flächenheizungs- und -kühlsystemen.
Geeignet für Heizen und Kühlen
Der Logafloor XSA300 EGO ist sowohl für den Heizbetrieb in der kälteren Jahreszeit als auch für die Kühlung im Sommer geeignet. Über zwei Temperatursensoren erfasst er die Vor- und Rücklauftemperatur eines Heiz- beziehungsweise Kühlkreises und regelt den Betrieb optimal. So lässt sich die Wärmeübergabe der Fußbodenheizung in einzelnen Räumen individuell steuern. Die Temperatursensoren sind geeignet für Rohre aus Kunststoff und/oder Metall mit einem Außendurchmesser von 12 bis 20 Millimeter.
Ein großer Vorteil: Der Logafloor XSA300 EGO erkennt selbstständig das Nutzerverhalten der Bewohner und steuert entsprechend den Heiz- oder Kühlbetrieb. Dadurch sinkt der Energieverbrauch des installierten Wärmeerzeugers. Werkseitig integriert ist eine Vorlauftemperaturbegrenzung auf 60 °C.
Übersichtliche Anzeige
Alles im Blick haben Anlagenbetreiber dank einer LED-Anzeige. Durch wechselnde Farben oder Blinkcodes werden verschiedene Betriebszustände und Statusmeldungen angezeigt. Das System kann jede beliebige Ventilposition einnehmen. Nach einer bestimmten Zahl von Schaltzyklen öffnet sich das Ventil kurzzeitig vollständig, um den Strömungsbereich von Schmutzpartikeln zu reinigen.

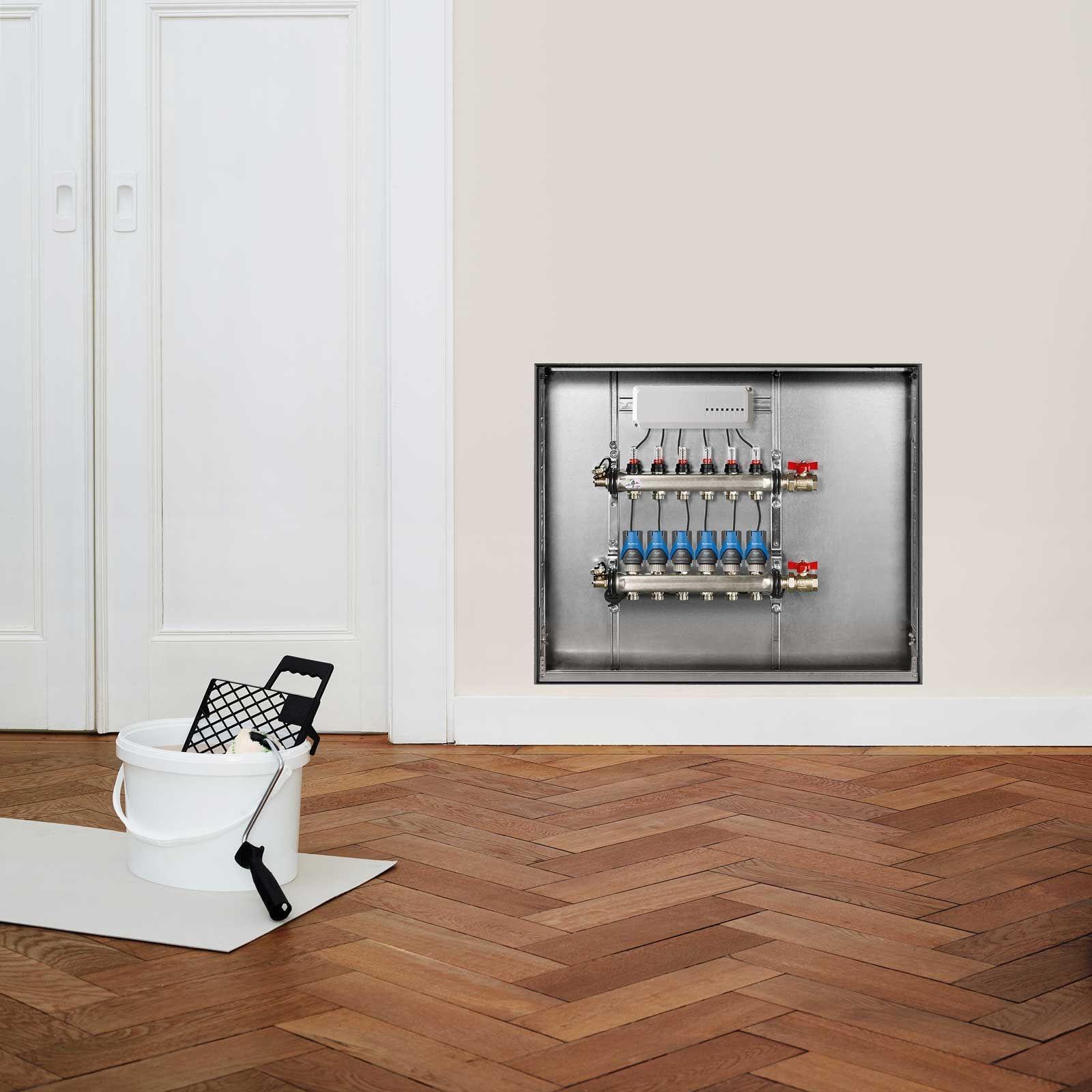

Der Stellantrieb Logafloor XSA300 EGO eignet sich für herkömmliche Heizkreisverteiler mit einer Aufnahme M30 x 1,5, Nass- oder Trockenbausysteme im Neubau und bei einer Sanierung.
Produktvorteile im Überblick:
- Für Heiz- und Kühlsysteme
- Stromlos geschlossen
- Mit Klapphebel z. entlasteten Aufschrauben bzw. zum stromlosen manuellen Öffnen des Thermostatventils
- Mit integrierter Vorlauftemperaturbegrenzung 60 C
- Zur Montage an Heizkreisverteilern mit Aufnahmegewinde M30x1,5
- Temperatursensoren geeignet für Flächenheizungsrohre aus Kunststoff, Metall oder Kombinationen daraus m. Außendurchmessern von 12 bis 20 mm
- Für die Funktion des EGO ist ein Zweipunkt-Raumtemperaturregler erforderlich, Raumthermostate mit pulsierendem Signal sollen Schaltzyklen von mindestens 240 s aufweisen
Arbeitsweise:
- Erfasst die Vor- und Rücklauftemperatur eines Heiz- bzw. Kühlkreises
- Die von der EGO-KI errechneten Solltemperatur-Spreizungen sind variabel und abhängig vom Nutzerverhalten und der Systemumgebung
- Ist in der Lage, jede beliebige Ventilposition zwischen "Auf" und "Zu" einzunehmen und zu halten
- Beim Wiedereinschalten fährt der EGO auf seine letzte Position u. regelt von dort aus dynamisch weiter
- LED kann durch wechselnde Farben und / oder Blinkcodes verschiedene Betriebszustände anzeigen und Statusmeldungen ausgeben
- Nach bestimmter Anzahl von Schaltzyklen wird das Thermostatventil kurzzeitig vollständig geöffnet, um den Strömungsbereich von eventuellen Schmutzpartikeln zu reinigen.
Betriebsart:
Heizen oder Kühlen, automatische Umschaltung, EGO-KI erkennt Heiz- oder Kühlbetrieb
Ausführung: Stromlos geschlossen
Betriebsspannung: 230 VAC, 50 Hz
Einschaltstrom: 130 mA für max. 200 ms
Betriebsstrom: 76 mA
Dauerbetriebsleistung: 1,7 W
Überspannungsfestigkeit: 2,9 kV
Schließ- und Öffnungszeit: ca. 3 min
Stellweg: >=3,5 mm
Stellkraft: 110 N +- 5%
Schließmaß: 10,8 mm
Schutzart/Schutzklasse: IP54 / II
Einbaulage: beliebig in jeder Position
Gehäuse/Gehäusefarbe: Polyamid / grau-blau
Anschlussleitung: flexibel, schwarz, 1 m, mit Aderendhülsen 2 x 0,34 qmm

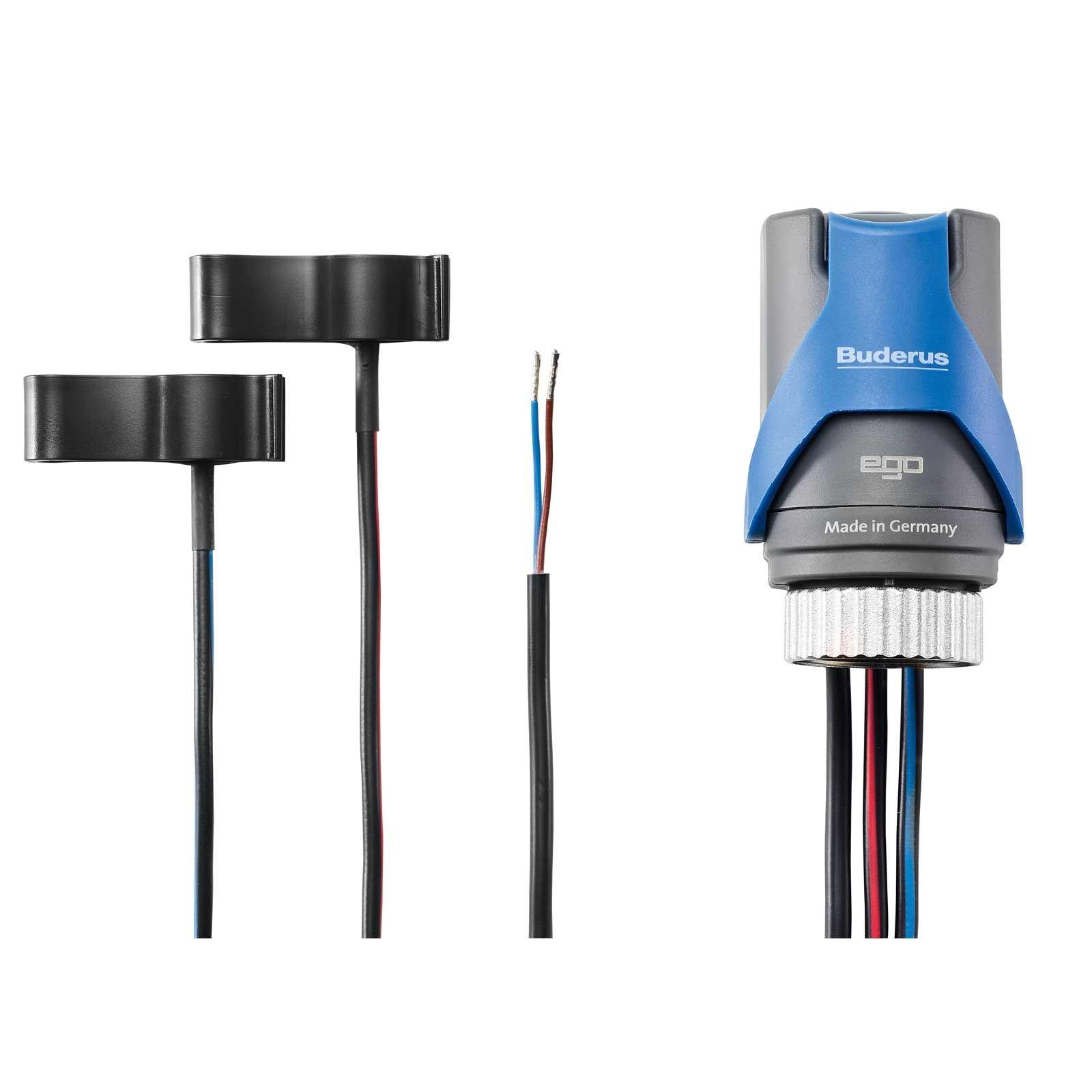

Sensorleitung Vorlauf: flexibel, schwarz mit rotem Streifen, 0,4 m, 2 x 0,22 qmm fest verdrahtet
Sensorleitung Rücklauf: flexibel, schwarz mit blauem Streifen, 0,4 m, 2 x 0,22 qmm fest verdrahtet
Temperatursensoren: NTC 10k (bei 25 C) Clip für Rohraußendurchmesser 12 bis 20 mm
----------------------------------------
VORGESCHRIEBENE UMGEBUNGSBEDINGUNGEN
Medientemperatur: 10 bis 95 C
Max. Vorlauftemperatur: 60 C (in Stellung Automatik ist die Vorlauftemperaturbegrenzung aktiv)
Umgebungstemperatur: 0 bis 50 C
Lagertemperatur: 0 bis 60 C
Luftfeuchte: 10 bis 100 % (nicht kondensierend)
----------------------------------------
BAUSEITIGE SCHNITTSTELLE
Energieversorgung:
Leistungsgerechte Bereitstellung der Spannungsversorgung mit angepasster Stromkreisabsicherung
-
Abmessung (B x H x T): 47 x 80 x 53 mm
Gewicht: 0,19 kg
Für welche Heizsysteme ist der Buderus Stellantrieb Logafloor XSA300 EGO geeignet?
Was bedeutet „NC – stromlos geschlossen“ bei diesem Stellantrieb?
Ist der Logafloor XSA300 EGO mit handelsüblichen Heizkreisverteilern kompatibel?
Welche Betriebsspannung benötigt der Stellantrieb?
Ist für den Betrieb ein Raumthermostat erforderlich?
Kann der Stellantrieb auch ohne Strom geöffnet werden?
Welche Rohrdurchmesser unterstützen die Temperatursensoren?
Verfügt der Stellantrieb über eine Vorlauftemperaturbegrenzung?
Wie lange dauert das Öffnen oder Schließen des Ventils?
Kann der Buderus Logafloor XSA300 EGO den hydraulischen Abgleich unterstützen?
Welche Schutzart besitzt der Stellantrieb?
Kann der Stellantrieb in Neubauten und bei Sanierungen eingesetzt werden?
- 1 x Buderus Stellantrieb Logafloor XSA300 EGO 230V NC stromlos geschlossen
