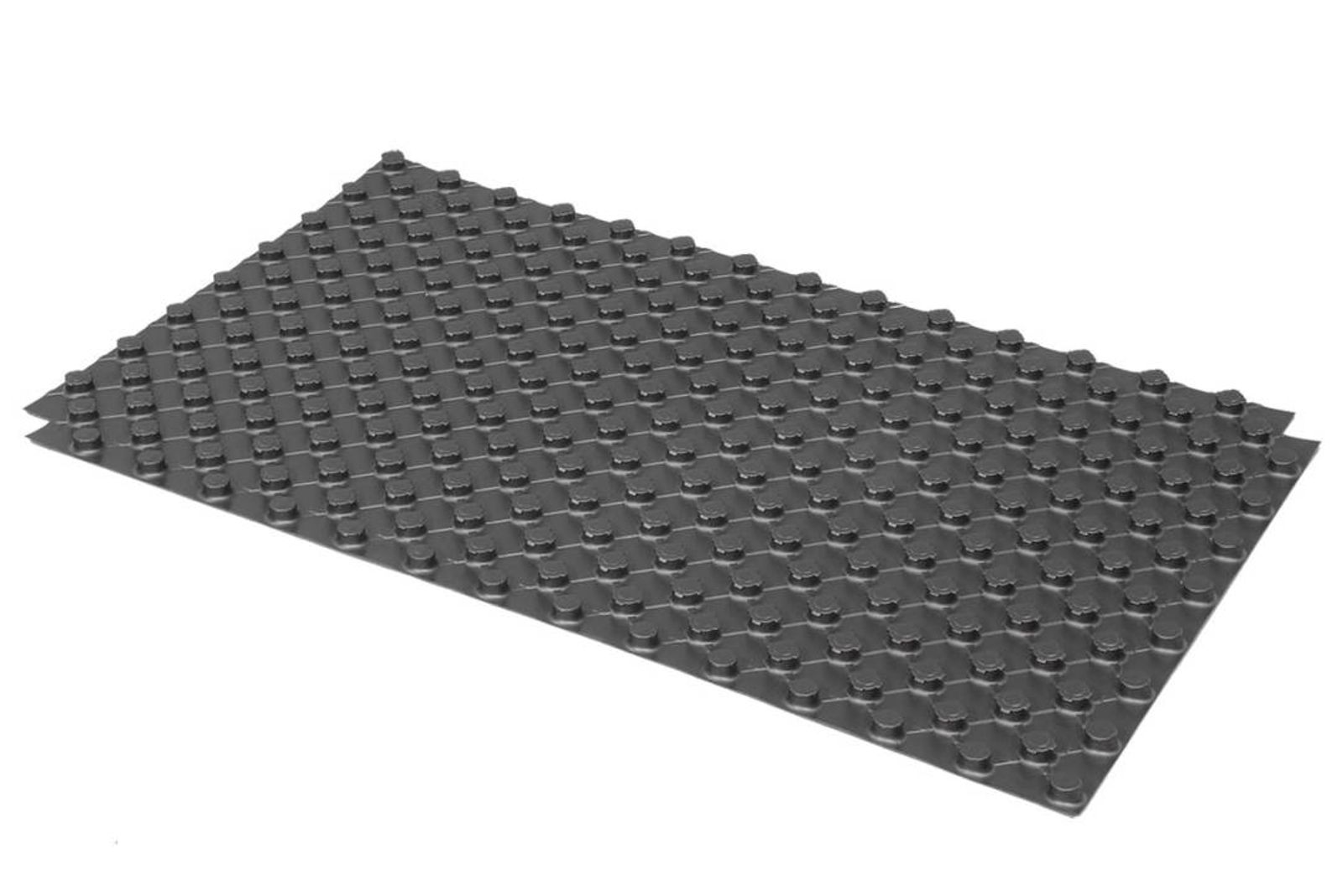

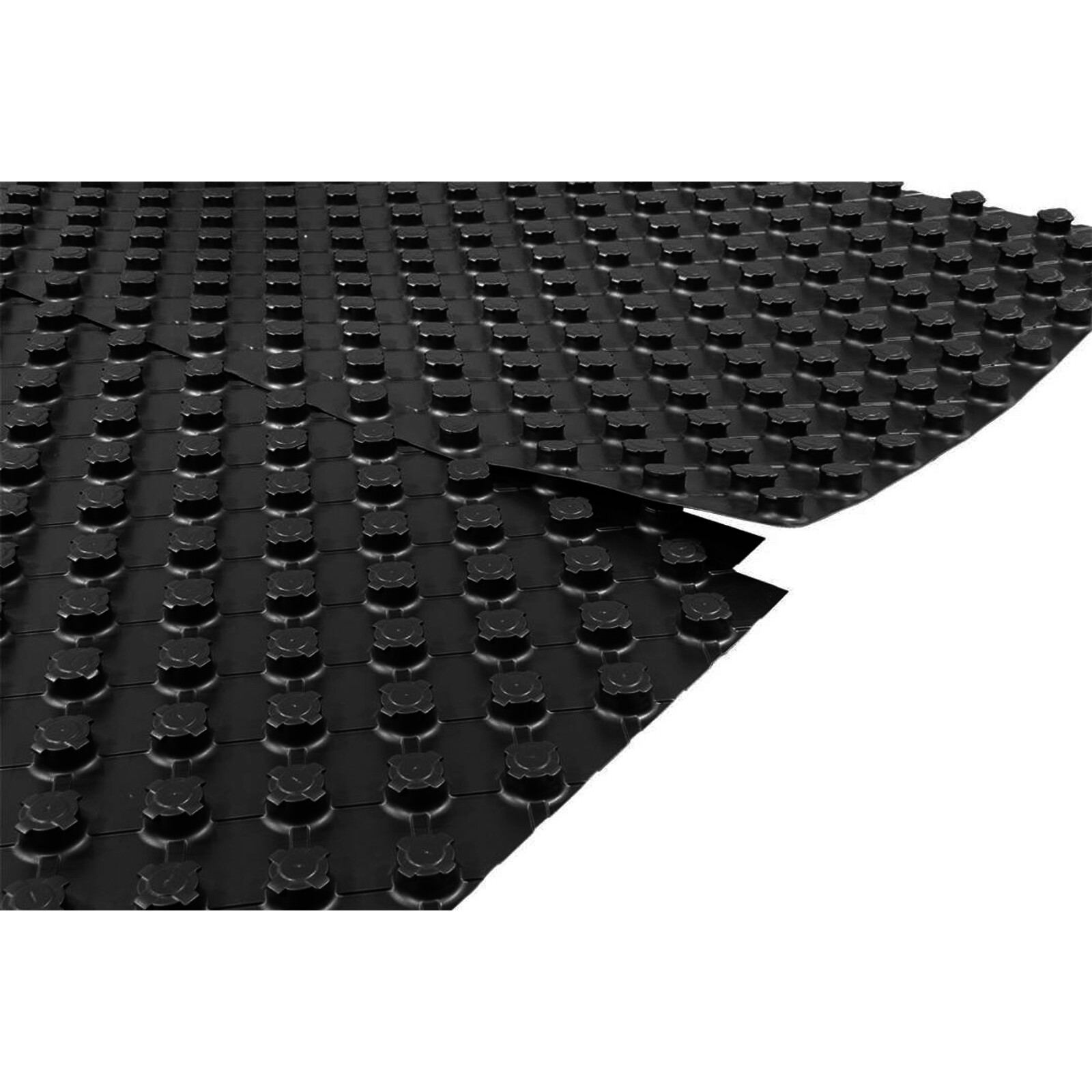

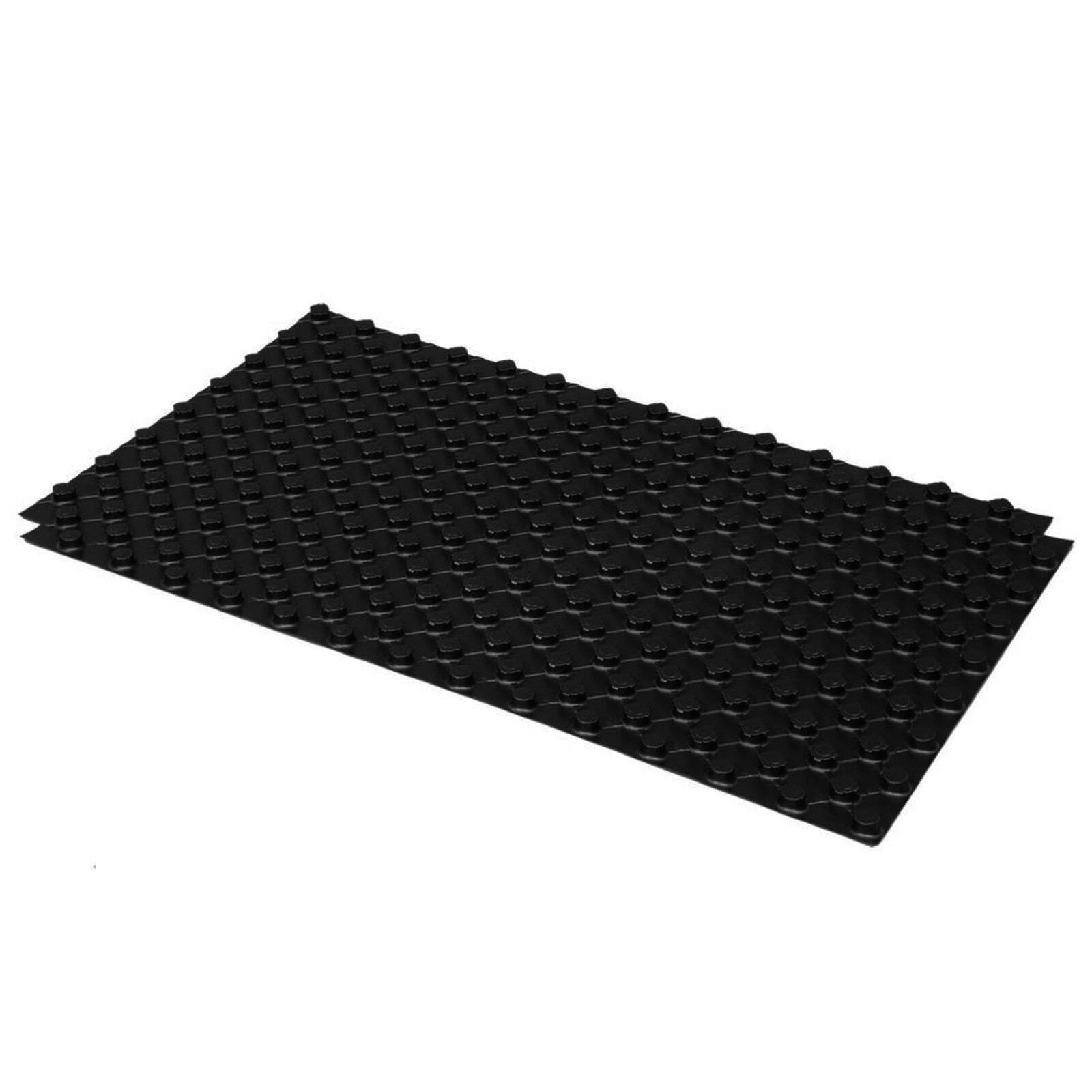

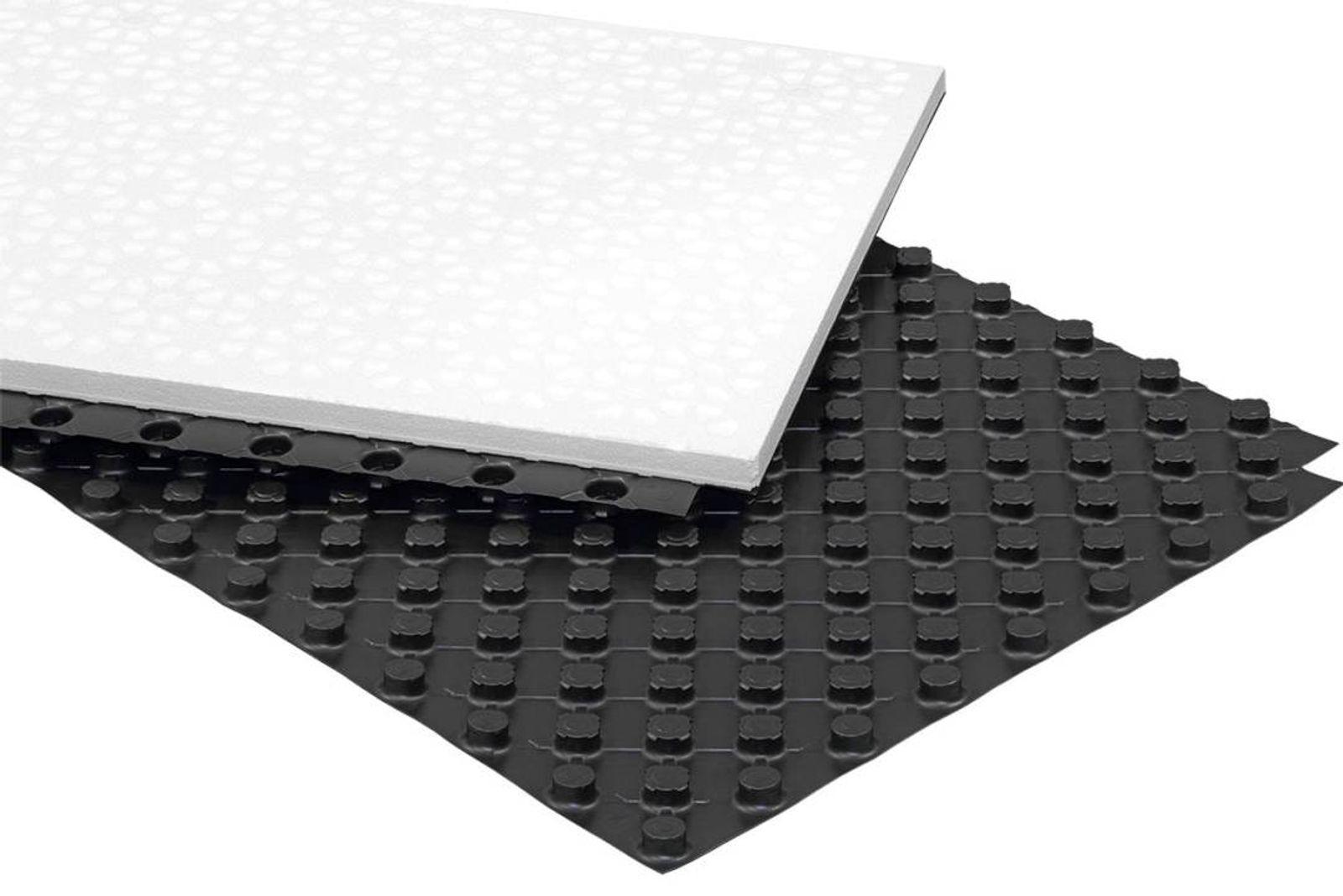

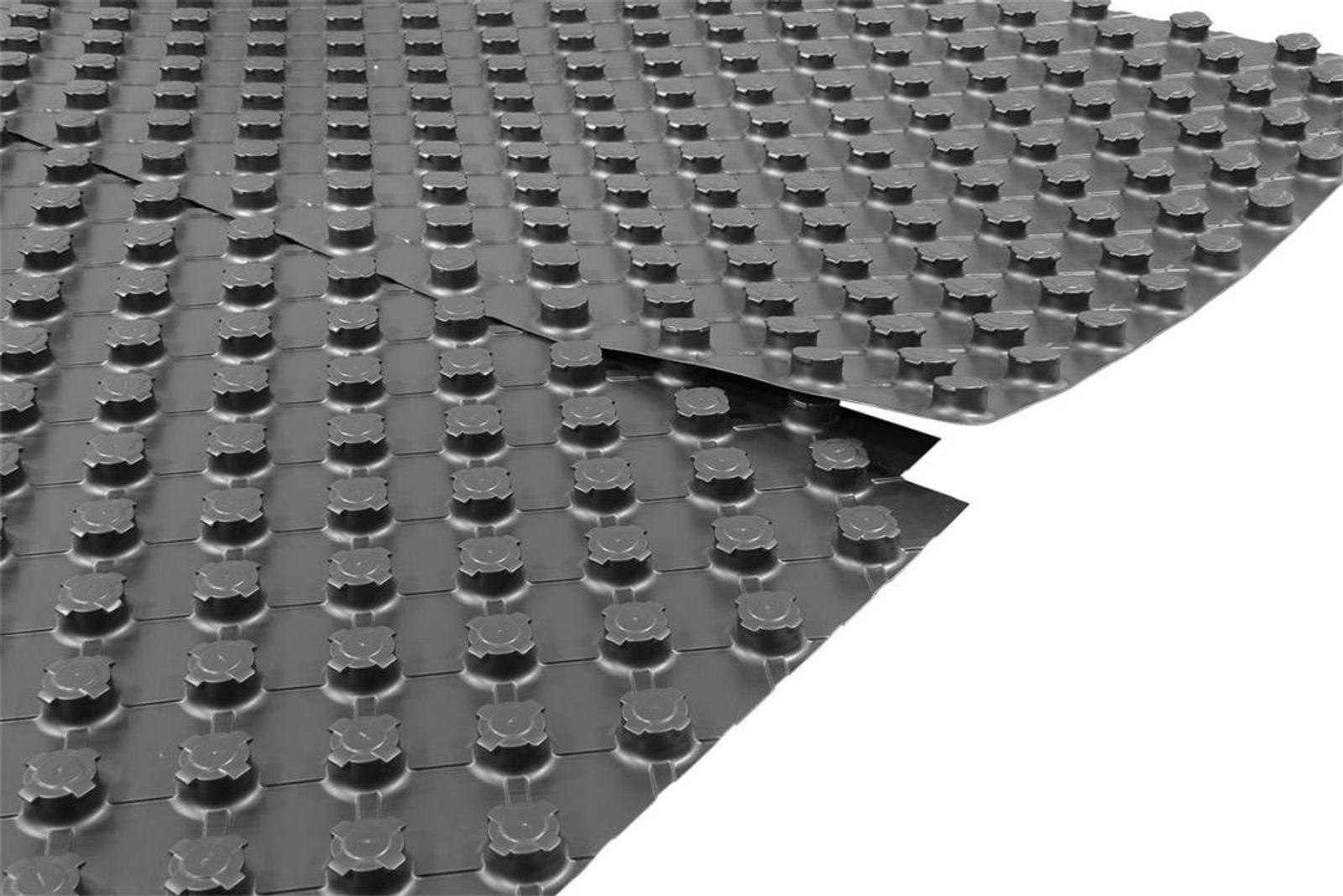

Fußbodenheizung Noppensystem Standard 11 mm für 14-17 mm Rohr 20,16 m²

198,80 €

Inhalt: 20.16 Quadratmeter (9,86 € / 1 Quadratmeter)
Versandart: Spedition
Artikelnummer: 100011NP-PAKET
Lieferzeit: 3 - 5 Werktage

Topseller-Produkt: Fußbodenheizung Noppensystem Standard 11 mm

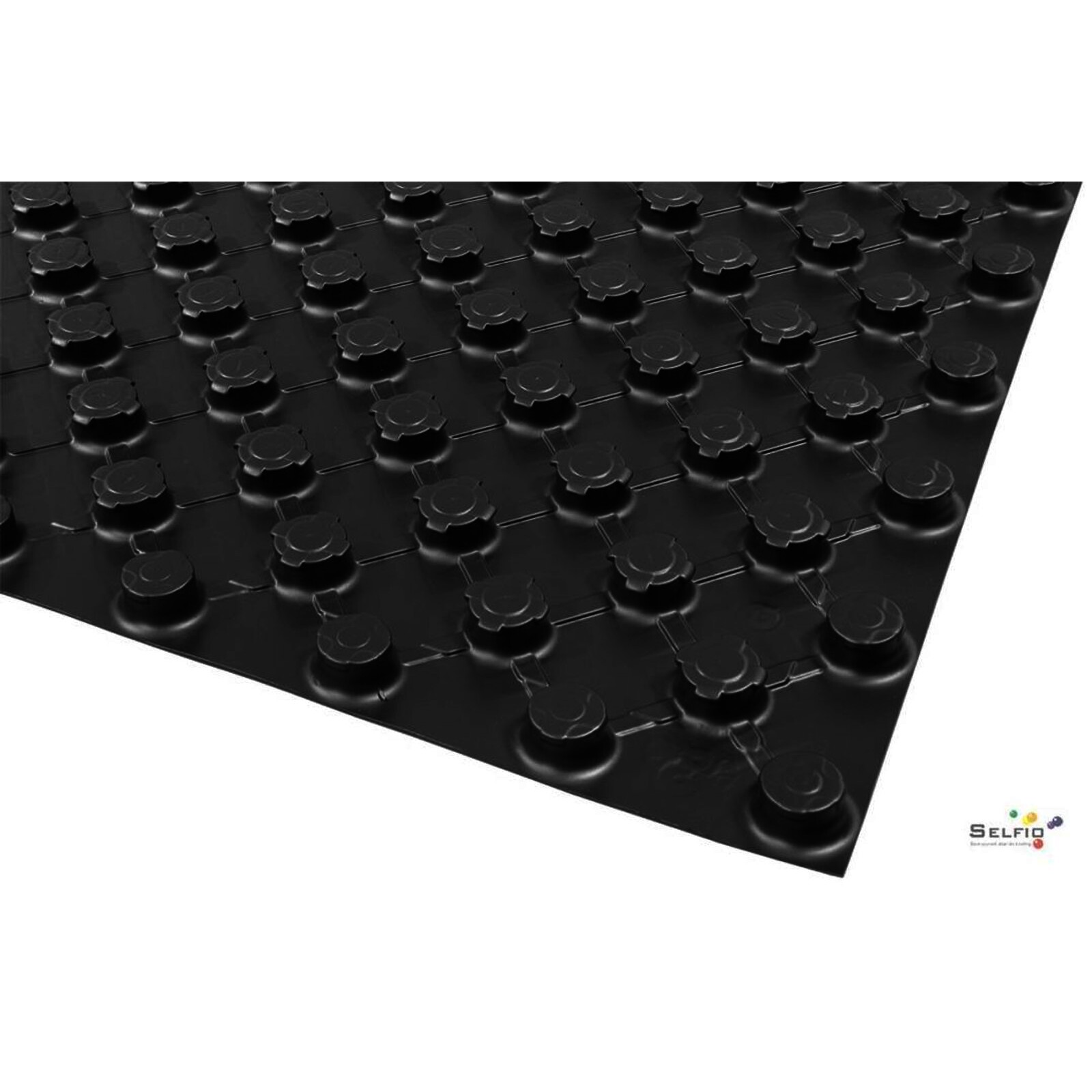

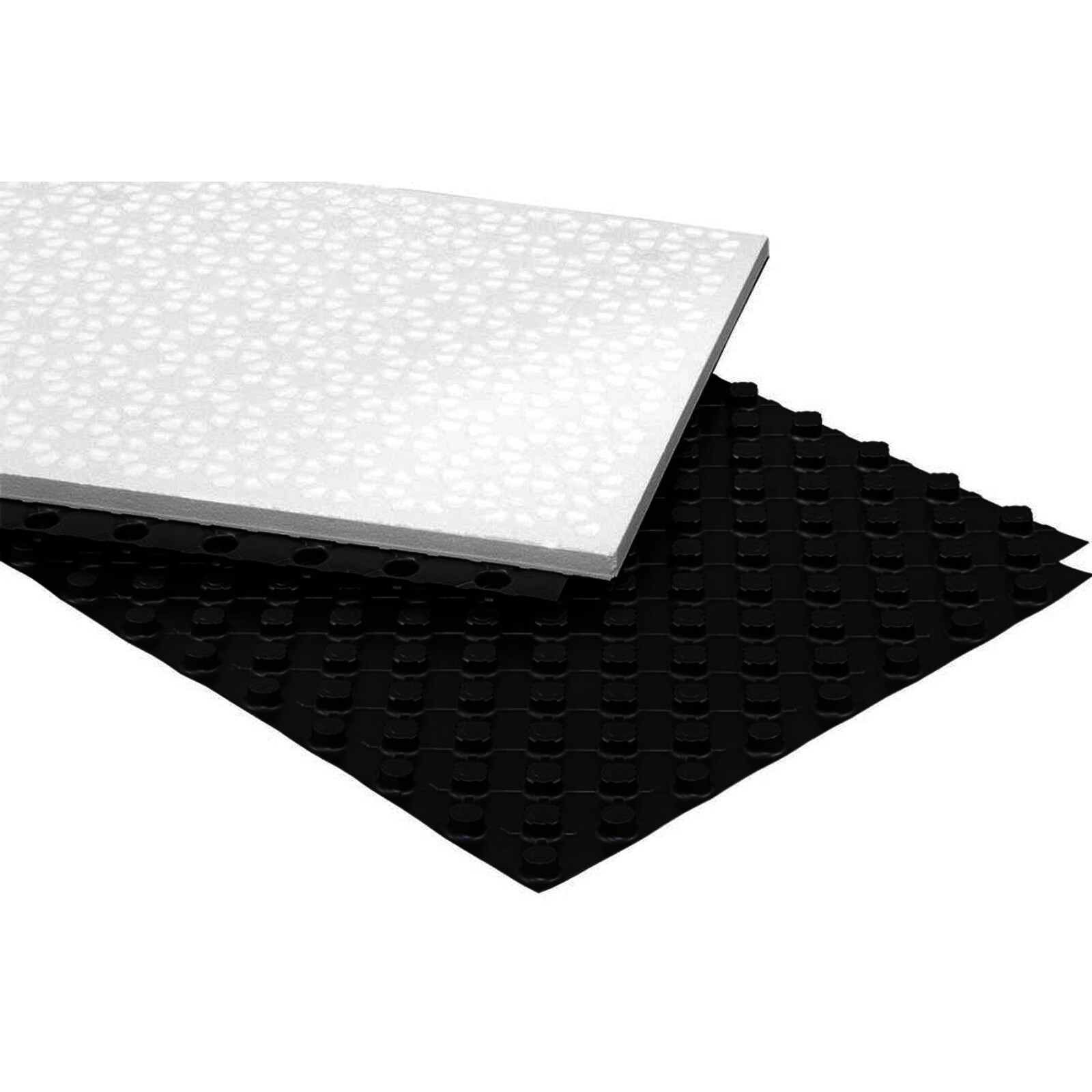

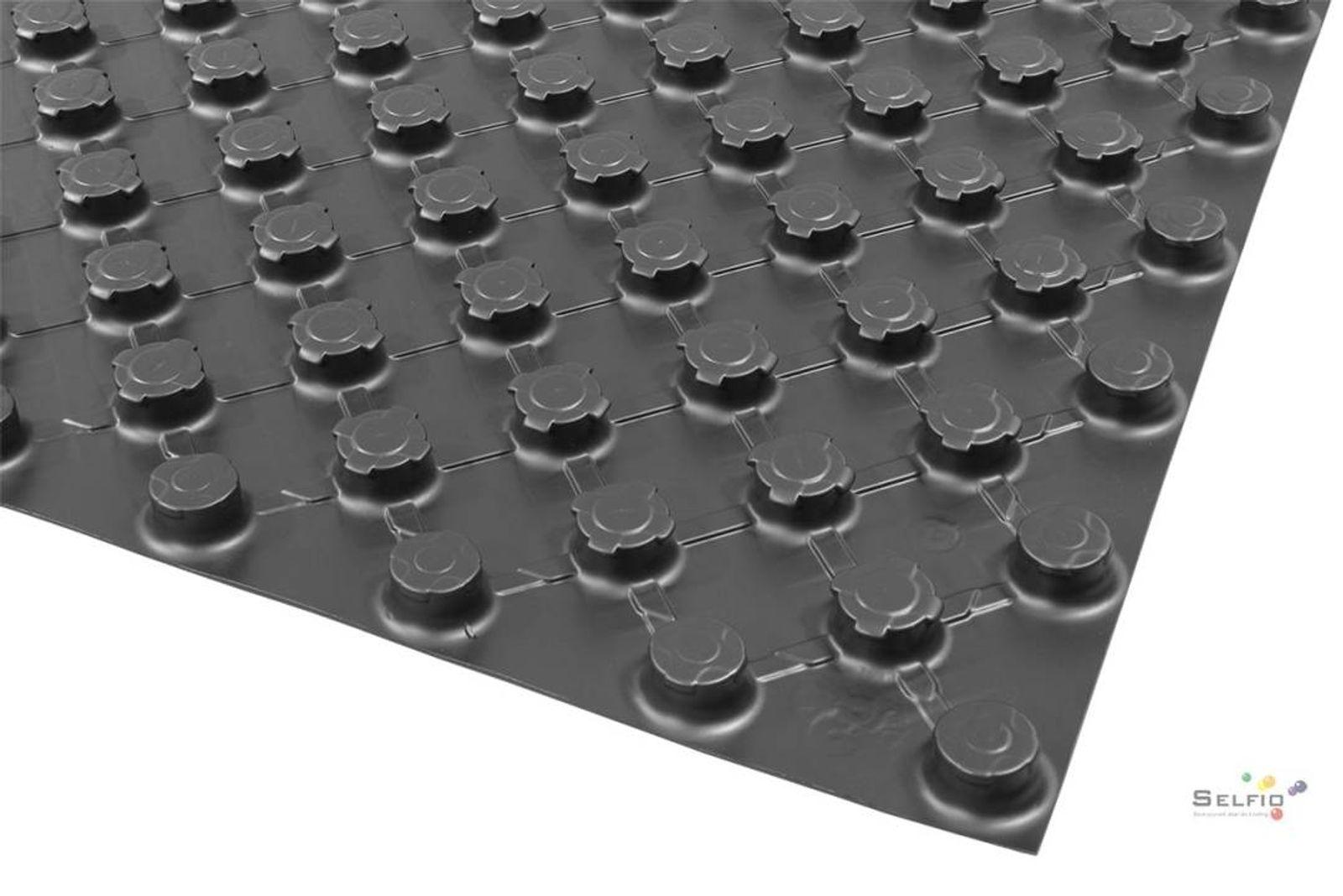

Die Noppenplatte mit Wärmedämmung entspricht der Anwendung gemäß DIN EN 13163 (Innendämmung auf Decken oder Bodenplatten und unter Estrichen nach DIN 4108-10). Die Dämmung besteht aus einer EPS-Schaumplatte mit Foliendeckschicht gemäß DIN 18560. Die Rohrhaltenoppen sind hinterschäumt und garantieren eine herrvoragende Begehbarkeit.

Verpackungseinheit: 20,16 m²
Dämmstärke: 11 mm
Noppenhöhe: 21 mm
Rastermaß: mind. 5 cm
Passend für Rohr: 14 mm, 16 mm, 17 mm
Plattengröße: 1.450 x 850 mm
Nutzfläche: 1.400 x 800 mm
WLG 035
Druckfestigkeit kN/m²: 50 kPa
RdeltaDä m² K/W: 0,314
Farbe: schwarz

Was ist ein Noppensystem für die Fußbodenheizung?

Ein Noppensystem ist eine Verlegeart für Warmwasser-Fußbodenheizungen im Nassestrich. Dabei wird das Heizungsrohr per Druckknopfprinzip in die vorgeformten, hinterschäumten Noppen der Dämmplatte eingedrückt, ohne dass zusätzliches Werkzeug oder Befestigungsmittel wie Tackernadeln nötig sind.

Wie groß ist eine Platte des Noppensystems Standard 11 mm?

Eine Platte misst 1.450 x 850 mm, die tatsächlich nutzbare Fläche pro Platte beträgt 1.400 x 800 mm, also 1,12 m². Das Verpackungsgebinde deckt insgesamt 20,16 m² ab.

Wie viele Platten benötige ich für die Gebindegröße von 20,16 m²?

Bei einer Nutzfläche von 1,12 m² pro Platte ergeben sich rechnerisch 18 Platten pro Paket (20,16 m² ÷ 1,12 m²). Für die tatsächliche Raumplanung sollte zusätzlich ein Verschnittzuschlag für Zuschnitte an Wänden und Ecken eingeplant werden.

Für welche Rohrdurchmesser ist das Noppensystem geeignet?

Das System ist für Heizrohre mit 14 mm, 16 mm und 17 mm Außendurchmesser ausgelegt. Der seitliche Hinterschnitt der Noppen fixiert das Rohr dabei sicher in Position.

Welche Verlegeabstände sind mit dem Noppenraster möglich?

Das Rastermaß beträgt mindestens 5 cm, wodurch sich Verlegeabstände in 5-cm-Schritten realisieren lassen, zum Beispiel 10, 15 oder 20 cm. Engere Abstände wie 10 cm eignen sich für Räume mit hohem Wärmebedarf, weitere Abstände von 20 bis 30 cm für Nebenräume.

Wie dick ist die Dämmung und wie hoch sind die Noppen?

Die integrierte Dämmschicht ist 11 mm stark, die Noppenhöhe selbst beträgt 21 mm. Damit ergibt sich eine kompakte Gesamtkonstruktion, die sich auch bei begrenzter Aufbauhöhe einsetzen lässt.

Welche Wärmeleitfähigkeit hat die Dämmplatte?

Die Dämmung ist der Wärmeleitgruppe WLG 035 zugeordnet. Diese Kennzahl beschreibt die Wärmeleitfähigkeit des Dämmstoffs und ist ein gängiger Wert für EPS-Dämmplatten im Fußbodenheizungsbereich.

Wie belastbar ist die Noppenplatte?

Die Platte weist eine Druckfestigkeit von 50 kPa auf. Damit ist sie ausreichend trittfest und begehbar, was die Verlegung der Heizrohre erleichtert und Beschädigungen während der Montage vorbeugt.

Welchen Wärmedurchlasswiderstand hat die Platte?

Der Wärmedurchlasswiderstand (RλDä) liegt bei 0,314 m²K/W. Dieser Wert gibt an, wie gut die Platte die Wärme nach unten hin zurückhält und trägt zur Effizienz der Fußbodenheizung bei.

Welchen Normen entspricht die Noppenplatte?

Die Dämmplatte erfüllt die Anforderungen der DIN EN 13163 für die Innendämmung auf Decken oder Bodenplatten sowie unter Estrichen nach DIN 4108-10. Der Estrichaufbau selbst richtet sich nach DIN 18560.

Wie wird das Heizungsrohr in der Noppenplatte fixiert?

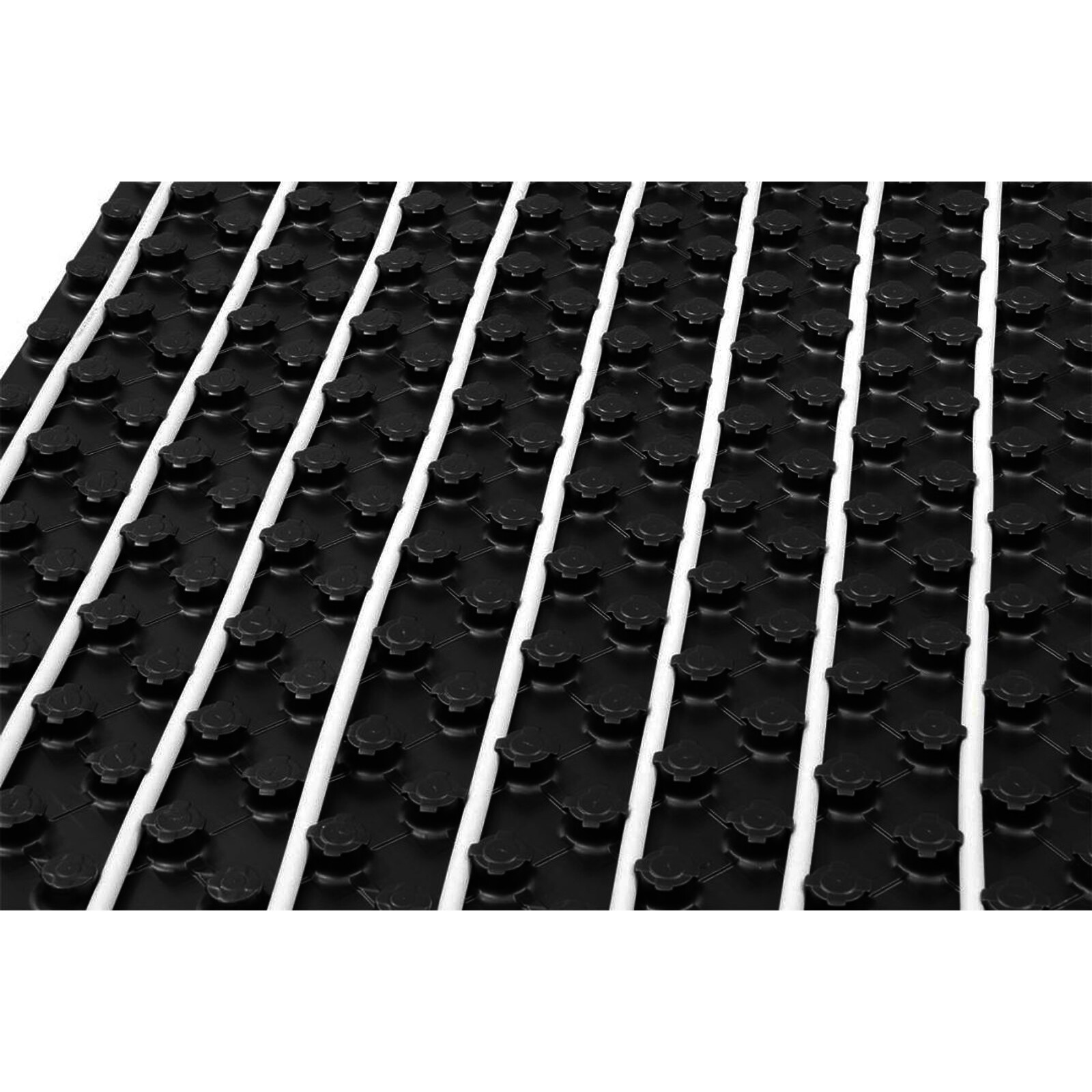

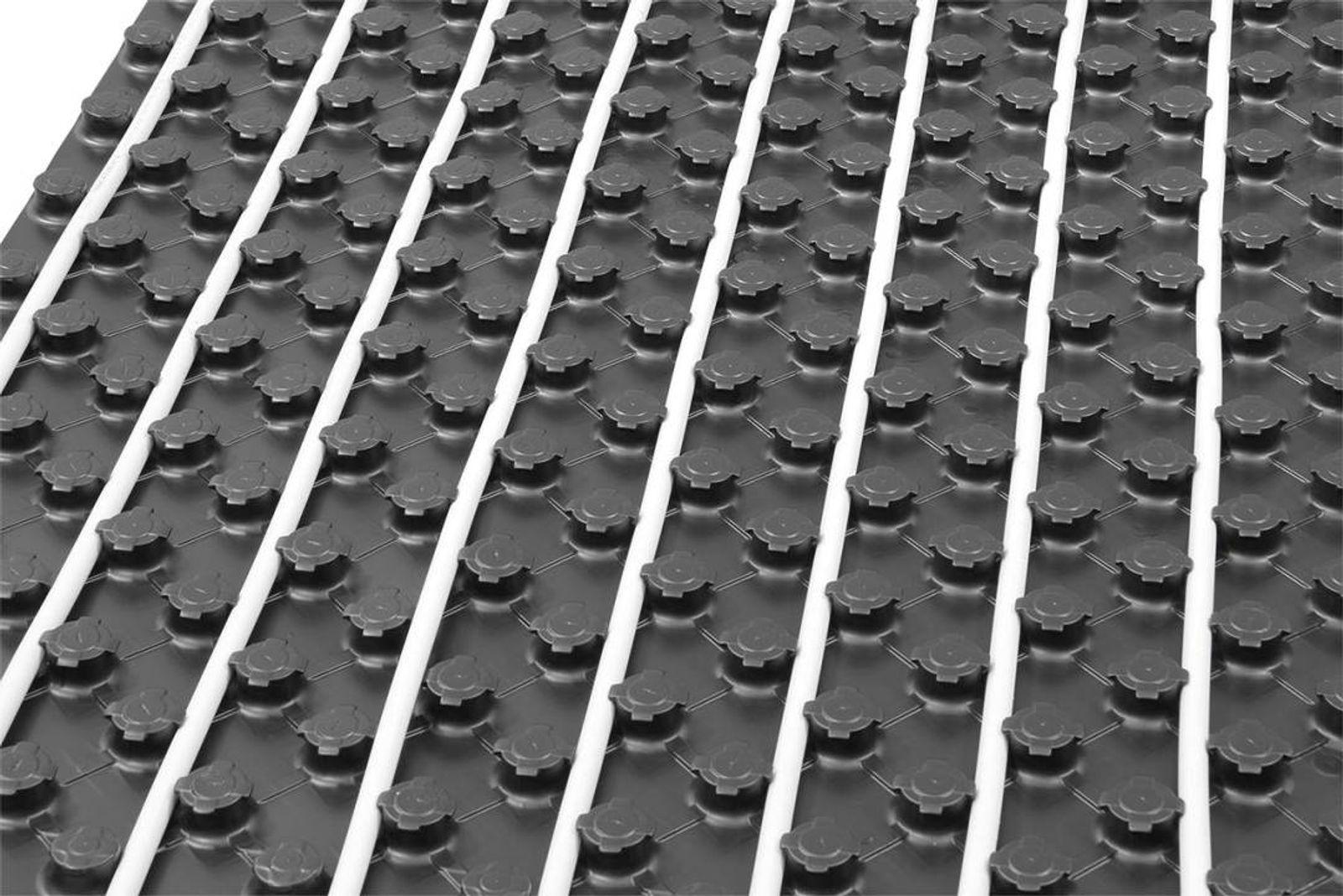

Das Rohr wird einfach mit dem Fuß zwischen zwei Noppen gedrückt, wo es durch den seitlichen Hinterschnitt automatisch gehalten wird. Ein Werkzeug oder zusätzliche Befestigungsmittel sind dafür nicht erforderlich.

Werden zusätzlich Randdämmstreifen benötigt?

Ja, umlaufende Randdämmstreifen an Wänden, Türzargen und Säulen sind auch beim Noppensystem notwendig. Sie nehmen die Ausdehnung des Estrichs auf und verhindern Schallbrücken zur Bausubstanz.

Muss vor dem Einbringen des Estrichs eine Druckprobe erfolgen?

Ja, nach der Verlegung und dem Anschluss an den Heizkreisverteiler ist eine Druck- und Dichtigkeitsprüfung des gesamten Heizkreises durchzuführen. Erst nach erfolgreicher Prüfung sollte der Nassestrich eingebracht werden.

Wie hoch ist der gesamte Fußbodenaufbau beim Noppensystem?

Vom Rohboden bis zur Oberkante des Estrichs ergibt sich beim Noppensystem üblicherweise eine Aufbauhöhe von rund 90 bis 94 mm, abhängig von Dämmstärke, Rohrdurchmesser und Estrichdicke gemäß DIN 18560. Der Bodenbelag kommt hierbei noch hinzu.

Kann das Noppensystem auch zur Kühlung genutzt werden?

Ja, eine mit dem Noppensystem verlegte Fußbodenheizung lässt sich grundsätzlich auch zur Flächenkühlung nutzen, sofern die übrige Heizungsanlage einen Kühlbetrieb unterstützt.

Wer sollte den Anschluss an den Heizkreisverteiler und die Druckprobe durchführen?

Montage, Erstinbetriebnahme, Inspektion und Wartung sicherheitsrelevanter Bauteile wie einer Fußbodenheizung sollten nur von entsprechend autorisiertem Fachpersonal durchgeführt werden. So lassen sich Undichtigkeiten und Gesundheitsschäden vermeiden.
