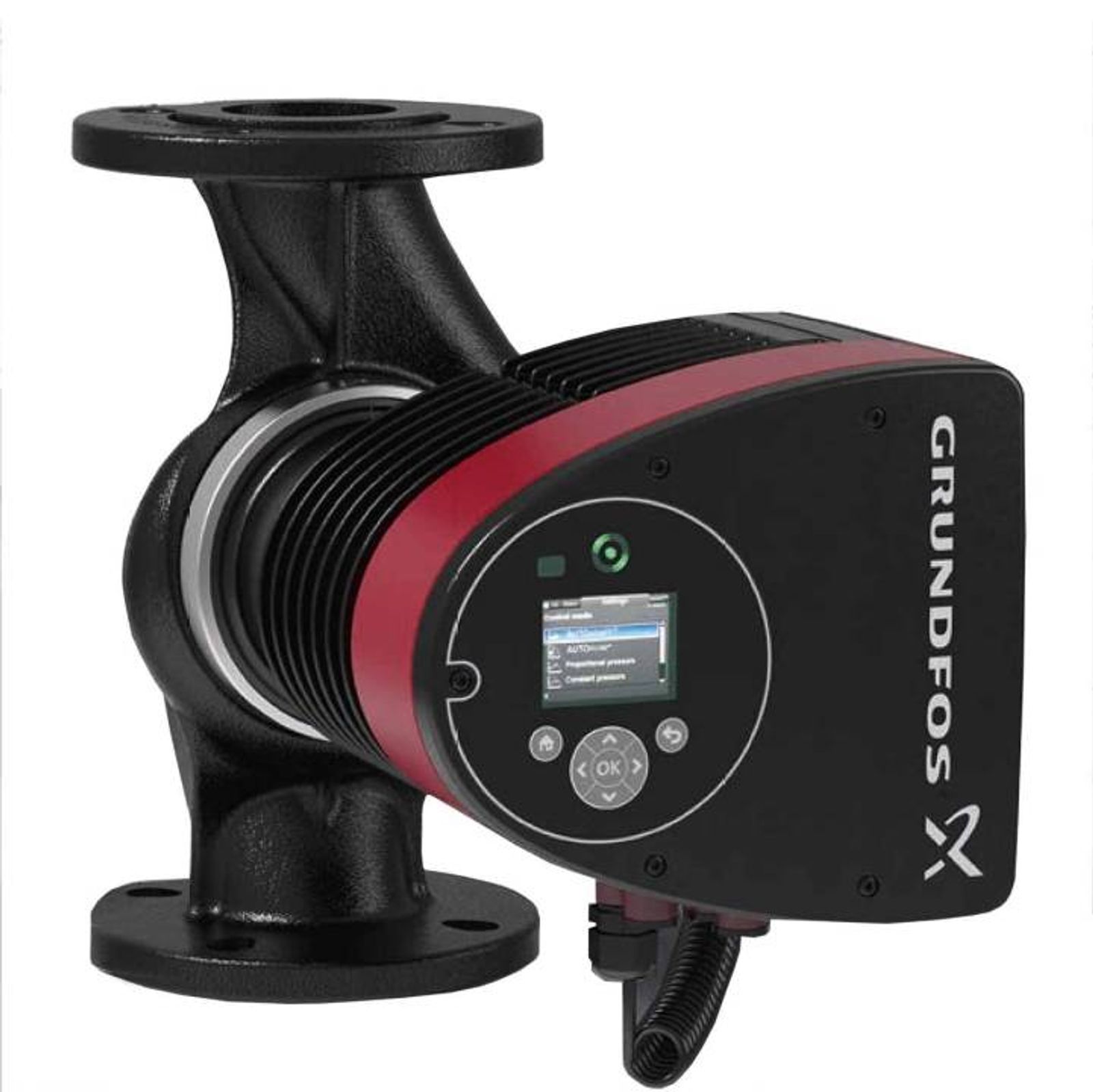

Grundfos Hocheffizienz-Umwälzpumpe Magna3 F 32-100 220 mm
Grundfos Hocheffizienz-Umwälzpumpe Magna3 F 32-100 220 mm - die starke Pumpe für Gewerbe und größere Wohnprojekte auch für höhere Systemdrücke.
-67%
2.836,96 €
(auf UVP des Herstellers)
939,82 €
inkl. MwSt. zzgl. Versandkosten ohne MwSt. nach § 12 Abs. 3 USt zzgl. Versandkosten
- Inhalt
- 1 Stück
- Versandart
- Paket
- Artikelnummer
- 97924637
- WEEE-NR
- DE58075890
- Lieferzeit
- 3 - 5 Werktage
Elektronisch geregelte Hocheffizienz Nassläufer-Flanschpumpe Grundfos Magna3 F 32-100 220 mm
Funktionen und Eigenschaften:
- Einzelpumpe oder Doppelpumpe (D)
- Hocheffizienz-EC-Permanentmagnet-Motortechnologie
- Energieeffizienzindex (EEI) = 0.19
- Regelungsarten: Konstantdruck / Festdrehzahl / Proportionaldruck / Konstanttemperatur
- Integrierter Motorvollschutz
- Wärmedämmschalen gem. EnEV
- Automatische Sollwerteinstellung durch AutoAdapt-Funktion
- Integrierter Trockenlaufschutz
- Einstellbare Volumenstrombegrenzung durch FlowLimit-Funktion
- Integrierte Wärmemengenerfassung
- Anbindung an die Gebäudeleittechnikv durch Einsteckmodule im Klemmenkasten
- Betriebs- und Störmeldung
- Kommunikationsmöglichkeiten analog/digital: 2xDO / 3xDI / 1xAI
- Erfassung der Betriebshistorie
- Bedienung über TFT-Display und Soft-touch-Tastatur
- Automatische Sollwerteinstellung inkl. Volumenstrombegrenzung durch FlowAdapt-Funktion
- Einstell- und Auslesemöglichkeiten mittels optionalem Diagnose- und Fernbediengerät Grundfos GO
- Betriebsarten Doppelpumpen: Wechsel/Reserve/Parallel
- Kommunikation Pumpenköpfe einer Doppelpumpe oder von 2 Einzelpumpen drahtlos
| Technische Daten | |
|---|---|
| Maximale Förderhöhe | 100 dm |
| Temperaturklasse | 110 |
| Prüfkennzeichen auf dem Typenschild | CE,VDE |
| Modell | B |
| Werkstoffe | |
| Pumpengehäuse | Grauguß |
| Pumpengehäuse | EN-GJL-200 |
| Pumpengehäuse | ASTM A48-200B |
| Laufrad | PES mit 30 % Glasfaseranteil |
| Installation | |
| Umgebungstemperatur | 0 .. 40 °C |
| Max. Betriebsdruck | 10 bar |
| Anschluss | DIN |
| Nennweite | DN 32 |
| Nenndruck (bar) | PN6/10 |

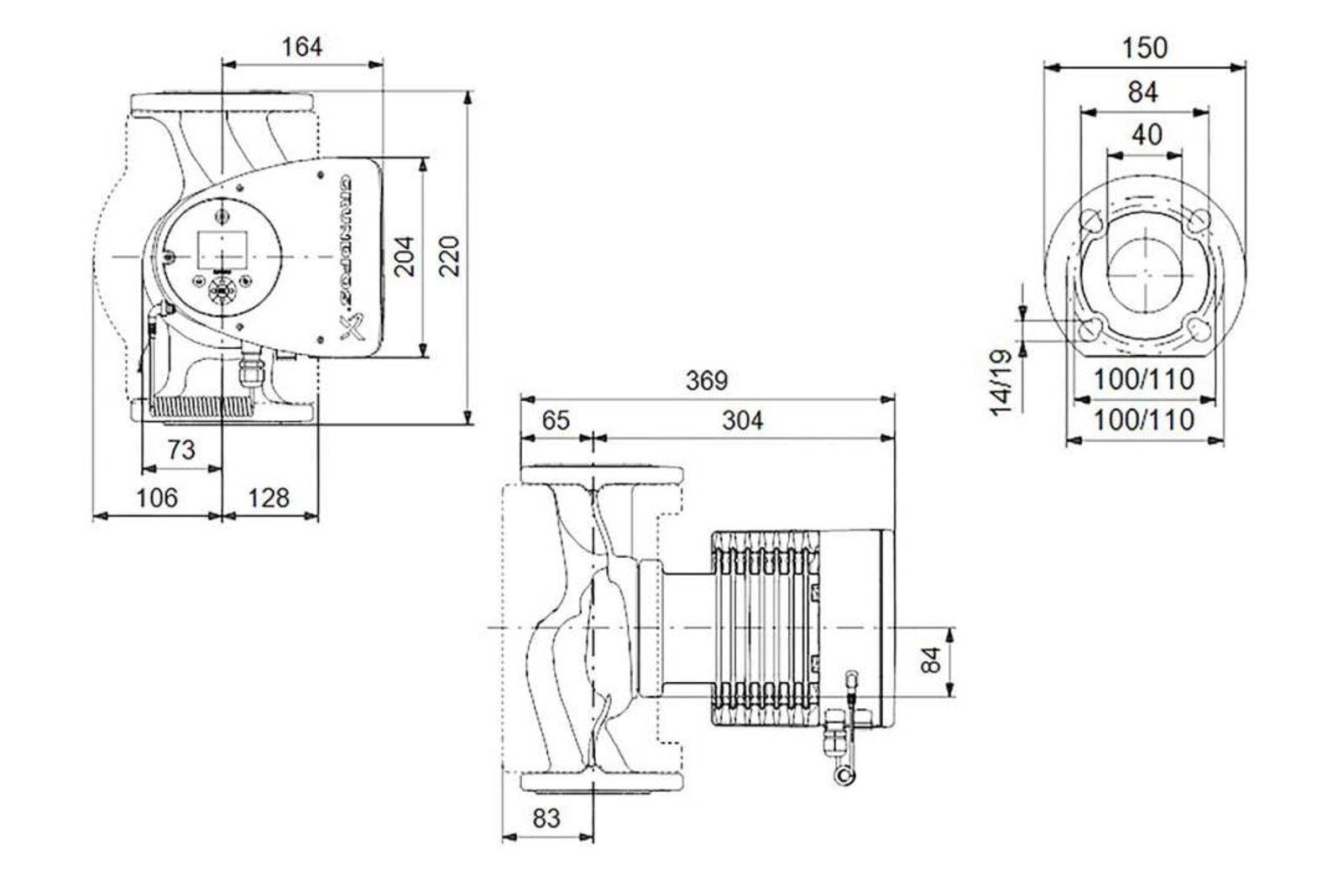

| Einbaulänge | 220 mm |
| Fördermedium | |
| Medientemperaturbereich | -10 .. 110 °C |
| Medientemperatur | 60 °C |
| Dichte | 983.2 kg/m³ |
| Elektrische Daten | |
| Leistungsaufnahme P1 | 9 .. 180 W |
| Netzfrequenz | 50 Hz |
| Nennspannung | 1 x 230 V |
| Maximale Stromaufnahme | 0.09 .. 1.47 A |
| Schutzart (gemäß IEC 34-5) | X4D |
| Isolationsklasse (IEC 85) | F |
| Sonstiges | |
| Kennzeichnung | Grundfos blueflux |
| Energie (EEI) | 0.19 |
| Nettogewicht | 7.79 kg |
Was ist die Grundfos Magna3 F 32-100 220 mm für eine Pumpe?
Es handelt sich um eine elektronisch geregelte Hocheffizienz-Nassläuferpumpe mit Flanschanschluss und einer Baulänge von 220 mm.
Welche maximale Förderhöhe erreicht die Magna3 F 32-100?
Die Pumpe erreicht eine maximale Förderhöhe von 10 Metern.
Welchen Anschluss hat die Magna3 F 32-100 220 mm?
Die Pumpe ist mit einem Flanschanschluss DN 32 nach PN 6/10 ausgestattet.
Was bedeutet die Bezeichnung Nassläufer bei dieser Pumpe?
Pumpe und Motor bilden eine Einheit ohne Wellenabdichtung, nur zwei Dichtungen sorgen für die Abdichtung. Das Fördermedium schmiert dabei die Lager, was die Pumpe wartungsfrei macht.
In welchem Temperaturbereich arbeitet die Magna3 F?
Der Medientemperaturbereich liegt zwischen -10 °C und 110 °C.
Welche Regelungsarten bietet die Magna3 F 32-100?
Zur Verfügung stehen Proportionaldruck-, Konstantdruck- und Konstanttemperaturregelung, ergänzt durch die Funktionen AutoAdapt, FlowAdapt und FlowLimit.
Was bewirkt die AutoAdapt-Funktion?
AutoAdapt stellt den Sollwert der Pumpe automatisch auf den tatsächlichen Bedarf der Anlage ein, ohne dass eine manuelle Einregulierung nötig ist.
Verfügt die Pumpe über einen Trockenlaufschutz?
Ja, die Magna3 F verfügt über einen integrierten Trockenlaufschutz, der die Pumpe bei fehlendem Fördermedium schützt.

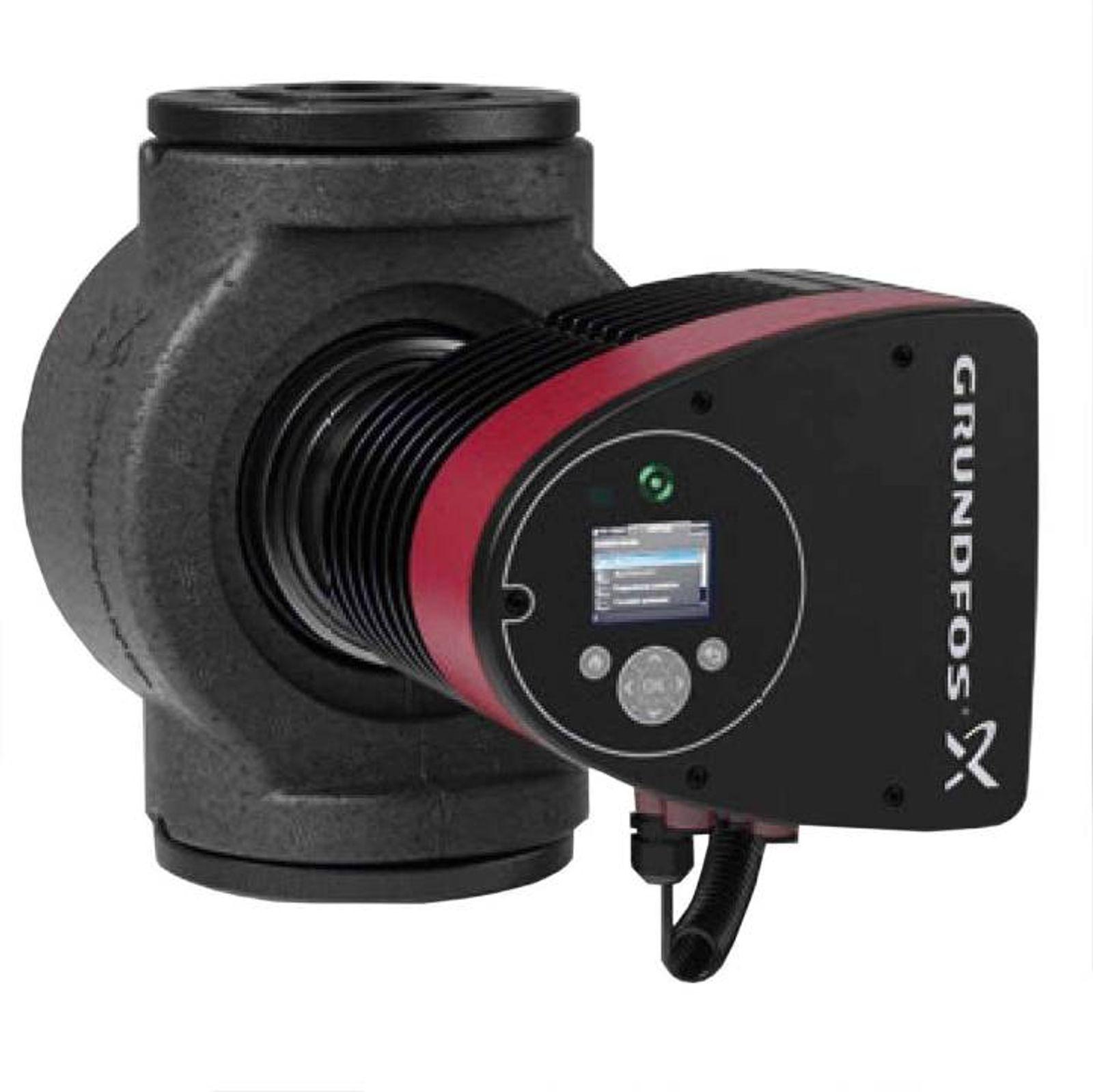

Ist eine Wärmedämmschale im Lieferumfang enthalten?
Ja, die Wärmedämmschale ist bei der Magna3 F 32-100 im Lieferumfang enthalten.
Aus welchem Material besteht das Pumpengehäuse?
Das Pumpengehäuse besteht aus Grauguss, das Laufrad aus glasfaserverstärktem Kunststoff (PES).
Eignet sich die Magna3 F 32-100 für Trinkwarmwassersysteme?
Für Trinkwarmwasseranwendungen sind örtliche Vorschriften zum Pumpengehäusewerkstoff zu beachten. Zur Vermeidung von Korrosion werden dafür in der Regel Edelstahlpumpen empfohlen.
Für welche Anlagen eignet sich die Magna3 F 32-100?
Sie eignet sich für größere Heizungsanlagen, Kühl- und Klimaanwendungen sowie als Förderpumpe in der Geothermie.
Wie liest du die Betriebswerte der Pumpe ab?
Die Magna3 F verfügt über ein TFT-Display mit Soft-Touch-Tastatur, über das sich Regelungsart und Betriebswerte direkt einsehen und einstellen lassen.
Kann die Magna3 F an ein Gebäudeleitsystem angebunden werden?
Ja, über optionale CIM-Kommunikationsmodule lässt sich die Pumpe an gängige Feldbusnetze der Gebäudeleittechnik anbinden.
Wer darf die Magna3 F installieren und in Betrieb nehmen?
Montage, Erstinbetriebnahme, Inspektion und Wartung dürfen laut Hersteller nur durch autorisiertes Fachpersonal erfolgen.
- 1x Grundfos Hocheffizienz-Umwälzpumpe Magna3 F 32-100 220 mm
