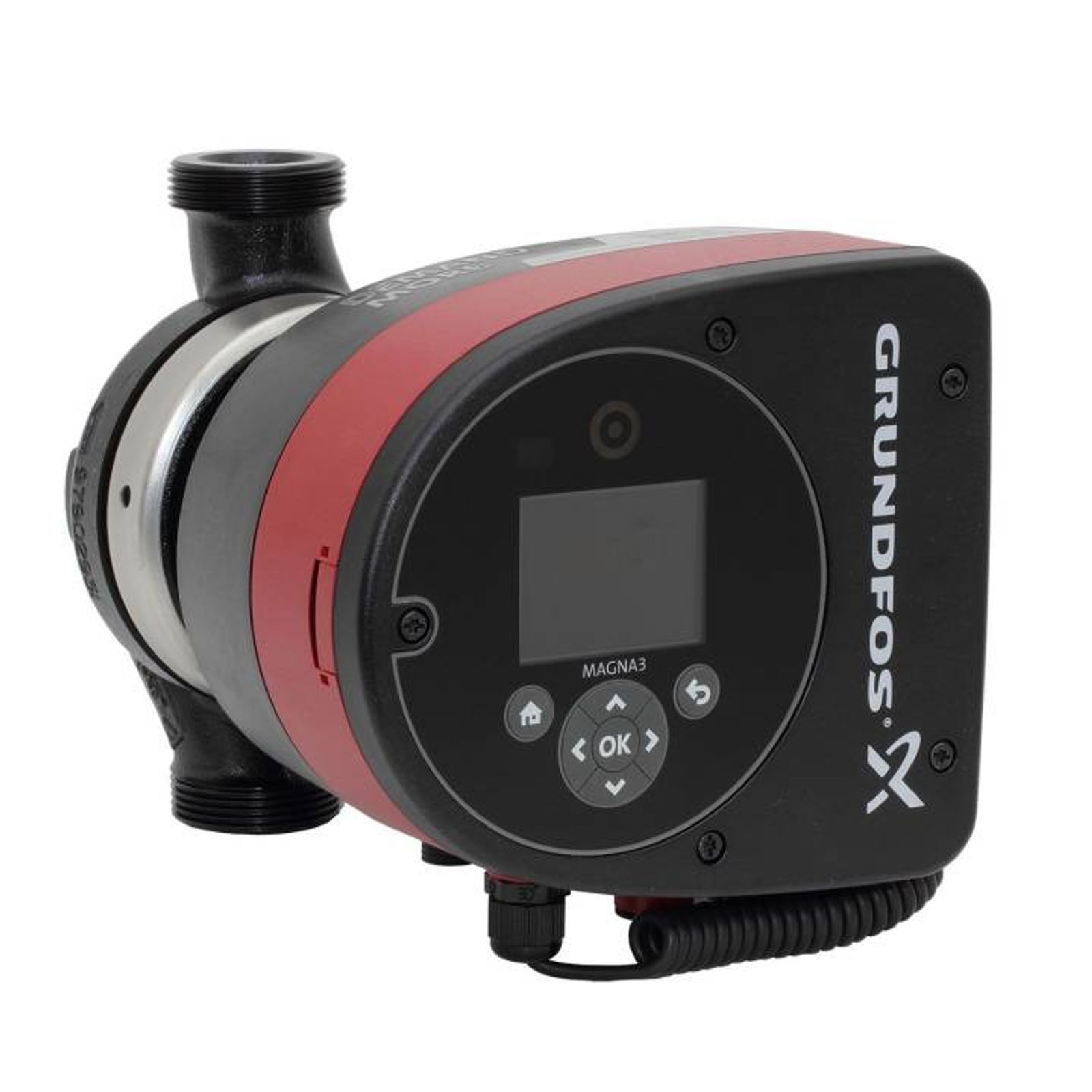

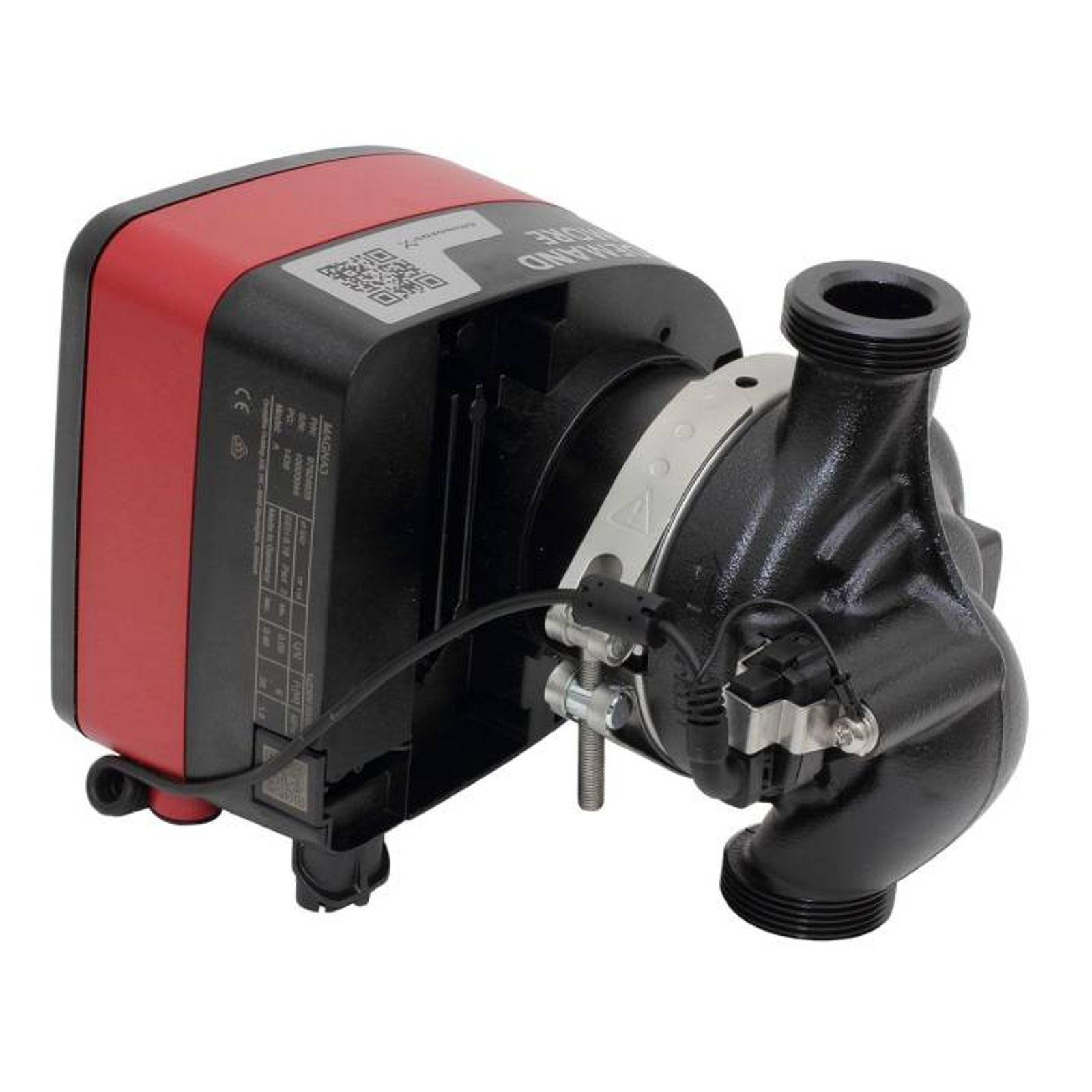

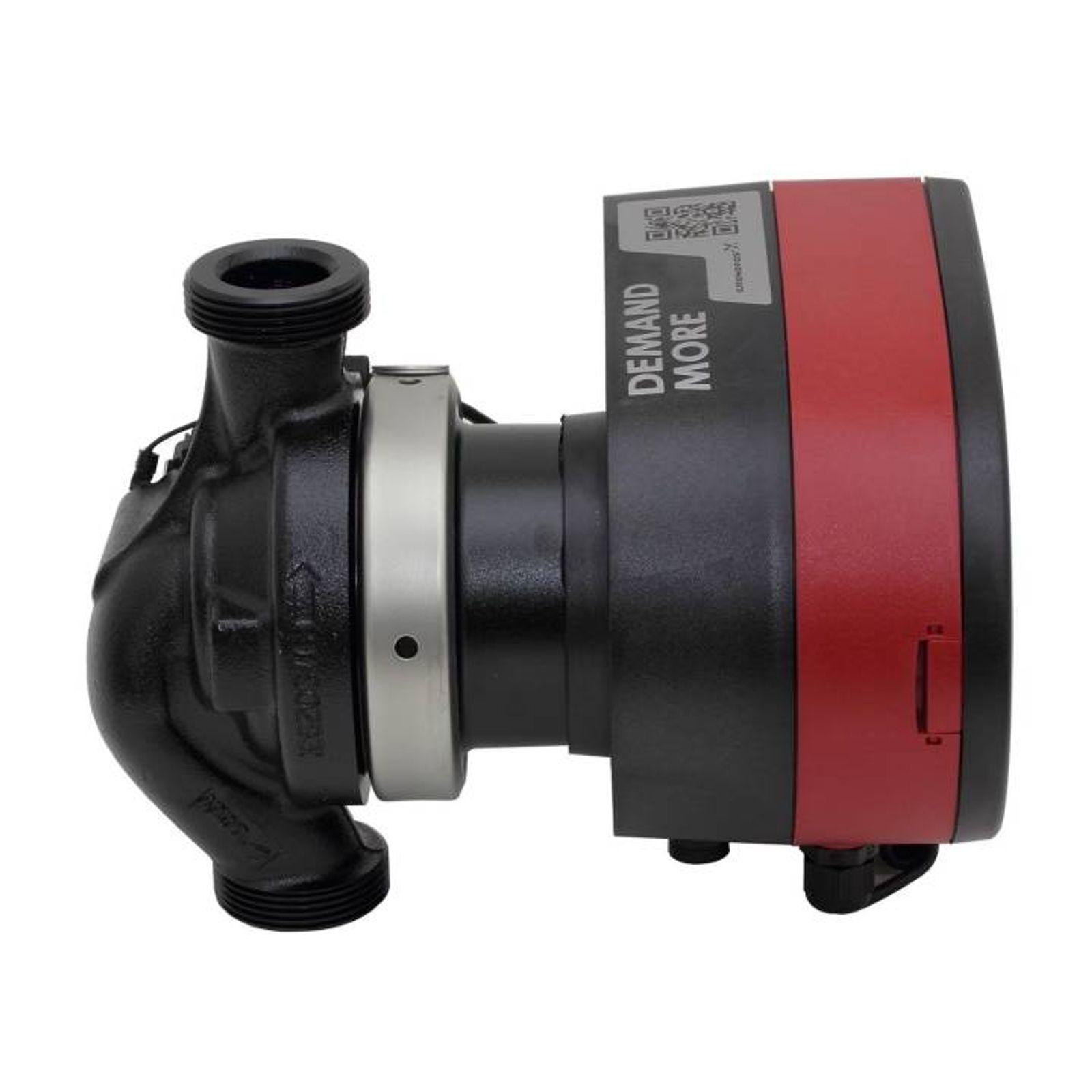

Grundfos Magna3 Hocheffizienz-Umwälzpumpe 32-120 180 mm
Die Grundfos Magna 3 Hocheffizienz-Umwälzpumpe ist geeignet für Heizungs-, Klima-, Kühlanlagen sowie Erdwärme-Anwendungen. Im vergleich zu anderen Pumpen, besitzt die Grundfos Magna3 Hocheffizienz-Umwälzpumpe ein Energiesparpotential von bis
-65%
3.203,48 €
(auf UVP des Herstellers)
1.135,87 €
inkl. MwSt. zzgl. Versandkosten ohne MwSt. nach § 12 Abs. 3 USt zzgl. Versandkosten
- Inhalt
- 1 Stück
- Versandart
- Paket
- Artikelnummer
- 98609708
- WEEE-NR
- DE58075890
- Lieferzeit
- 3 - 5 Werktage
Elektronisch geregelte Hocheffizienz-Nassläuferpumpe Grundfos Magna3 32-120 180 mm
Funktionen und Eigenschaften:
- Einzelpumpe oder Doppelpumpe (D)
- Hocheffizienz-EC-Permanentmagnet-motortechnologie
- Energieeffizienzindex (EEI) = 0.19
- Regelungsarten: Konstantdruck / Festdrehzahl / Proportionaldruck / Konstanttemperatur
- Integrierter Motorvollschutz
- Wärmedämmschalen gem. EnEV
- Automatische Sollwerteinstellung durch AutoAdapt-Funktion
- Integrierter Trockenlaufschutz
- Einstellbare Volumenstrombegrenzung durch FlowLimit-Funktion
- Integrierte Wärmemengenerfassung
- Anbindung an die Gebäudeleittechnik durch Einsteckmodule im Klemmenkasten
- Betriebs- und Störmeldung
- Kommunikationsmöglichkeiten analog/digital: 2xDO / 3xDI / 1xAI
- Erfassung der Betriebshistorie
- Bedienung über TFT-Display und Soft-touch-Tastatur
- Automatische Sollwerteinstellung inkl. Volumenstrombegrenzung durch FlowAdapt-Funktion
- Einstell- und Auslesemöglichkeiten mittels optionalem Diagnose- und Fernbediengerät Grundfos GO
- Betriebsarten Doppelpumpen: Wechsel/Reserve/Parallel
- Kommunikation Pumpenköpfe einer Doppelpumpe oder von 2 Einzelpumpendrahtlos
Achtung: Eine Verschraubung zum Anschluss der Pumpe ist nicht im Lieferumfang enthalten. Diese muss separat bestellt werden.
| Maximale Förderhöhe | 120 dm |
| Temperaturklasse | 110 |
| Prüfkennzeichen auf dem Typenschild | CE,VDE |
| Modell | D |
| Werkstoffe | |
| Pumpengehäuse | Grauguß |
| Pumpengehäuse | EN-GJL-200 |
| Pumpengehäuse | ASTM A48-200B |
| Laufrad | PES mit 30 % Glasfaseranteil |
| Installation | |
| Umgebungstemperatur | 0 .. 40 °C |
| Max. Betriebsdruck | 10 bar |
| Nennweite | G 2" |
| Nenndruck (bar) | PN10 |
| Einbaulänge | 180 mm |
| Fördermedium | |
| Medientemperaturbereich | -10 .. 110 °C |
| Medientemperatur | 60 °C |
| Dichte | 983.2 kg/m³ |
| Elektrische Daten | |
| Leistungsaufnahme P1 | 9 .. 193 W |
| Netzfrequenz | 50 Hz |
| Nennspannung | 1 x 230 V |
| Maximale Stromaufnahme | 0.09 .. 0.1.56 A |
| Schutzart (gemäß IEC 34-5) | X4D |
| Isolationsklasse (IEC 85) | F |
| Sonstiges | |
| Energie (EEI) | 0.19 |
| Nettogewicht | 5.02 kg |
| Bruttogewicht | 5.99 kg |
Für welche Anwendungen eignet sich die Grundfos Magna3 32-120 180 mm?
Die Pumpe ist für Heizungs-, Klima- und Kühlanlagen sowie für Erdwärme-Anwendungen in Wohn- und Gewerbegebäuden ausgelegt. Sie sorgt dort für eine effiziente Umwälzung des Heiz- oder Kühlmediums in geschlossenen Kreisläufen.
Ist die Grundfos Magna3 mit vorhandenen Heizsystemen kompatibel?
In den meisten Fällen ja, da die Baulänge von 180 mm und der G 2"-Anschluss (DN32) einem gängigen Standard entsprechen. Vor dem Kauf solltest du trotzdem prüfen, ob Förderhöhe und Betriebsdruck zu deiner bestehenden Anlage passen.
Welche Regelungsarten bietet die Grundfos Magna3?
Die Pumpe unterstützt Konstantdruck, Proportionaldruck, Konstanttemperatur und Festdrehzahl. Zusätzlich stehen die intelligenten Modi AutoAdapt und FlowAdapt zur Verfügung, die sich automatisch an die Anlage anpassen.
Was macht die AutoAdapt-Funktion?
AutoAdapt ist die werkseitige Regelungsart der Magna3 und passt die Proportionaldruckkennlinie fortlaufend an den tatsächlichen Bedarf der Anlage an. Dadurch sind laut Grundfos in rund 80 Prozent aller Anlagen keine manuellen Einstellungen mehr nötig.
Worin unterscheidet sich FlowAdapt von AutoAdapt?
FlowAdapt kombiniert die AutoAdapt-Regelung mit der FlowLimit-Funktion und begrenzt zusätzlich den maximalen Förderstrom auf einen einstellbaren Wert zwischen 25 und 90 Prozent des Qmax. Das macht in vielen Anlagen ein separates Drosselventil überflüssig.
Was sagt der Energieeffizienzindex (EEI) von 0,19 aus?
Der EEI beschreibt den Wirkungsgrad im Vergleich zu einer Referenzpumpe, wobei ein niedrigerer Wert eine höhere Effizienz bedeutet. Mit 0,19 liegt die Magna3 32-120 180 mm deutlich unter dem seit August 2015 geltenden EU-Grenzwert von 0,23.
Wie viel Energie lässt sich mit der Magna3 gegenüber einer alten Umwälzpumpe sparen?
Durch die automatische Anpassung an den tatsächlichen Bedarf sind gegenüber ungeregelten Altpumpen Einsparungen von bis zu 50 Prozent realistisch. Wie hoch die tatsächliche Ersparnis ausfällt, hängt von Laufzeit und Zustand der bisherigen Anlage ab.
Welche maximale Förderhöhe und welchen Anschluss hat die Magna3 32-120 180 mm?
Die Pumpe erreicht eine maximale Förderhöhe von 120 dm (12 m) und verfügt über einen G 2"-Gewindeanschluss bei einer Einbaulänge von 180 mm. Sie ist für einen Nenndruck von PN10 ausgelegt.
In welchem Temperatur- und Druckbereich darf die Pumpe betrieben werden?
Das Fördermedium darf zwischen -10 °C und 110 °C liegen, während die Umgebungstemperatur 0 bis 40 °C betragen sollte. Der maximale Betriebsdruck liegt bei 10 bar.
Ist für den Anschluss zusätzliches Zubehör nötig?
Ja, eine passende Verschraubung für den G 2"-Anschluss ist nicht im Lieferumfang enthalten und muss separat bestellt werden. Passende Pumpenverschraubungen findest du in der Zubehörkategorie.
Wie läuft die Installation der Grundfos Magna3 ab?
Die Pumpe wird klassisch in die Rohrleitung eingebaut, wobei die Fließrichtung laut Pfeil auf dem Gehäuse zu beachten ist. Damit Leistungswerte und Sicherheit stimmen, sollte die Montage von einem Fachbetrieb durchgeführt werden.
Wie konfiguriere ich die Regelungsart, brauche ich dafür eine App?
Die Einstellung ist direkt über das TFT-Display und die Soft-Touch-Tastatur der Pumpe möglich. Für eine komfortablere Konfiguration und Fernauslese kannst du zusätzlich das optionale Diagnosegerät Grundfos GO nutzen.
Welche Wartung benötigt die Magna3 im laufenden Betrieb?
Die Pumpe ist wartungsarm, in der Regel reichen regelmäßige Sichtprüfungen und Funktionskontrollen aus. Dank Nassläuferbauweise sind keine zusätzlichen Schmierarbeiten notwendig.
Ist die Grundfos Magna3 für Trinkwasser geeignet?
Nein, die Pumpe ist ausschließlich für Heizungs-, Kühl- und Klimakreisläufe ausgelegt und darf nicht für Trinkwasser eingesetzt werden.
Wie laut ist die Pumpe im Betrieb?
Da die Magna3 drehzahlgeregelt arbeitet und ihre Leistung automatisch an den Bedarf anpasst, läuft sie überwiegend im Teillastbereich und damit besonders leise.
Was kann ich bei einer Störungsmeldung auf dem Display tun?
Das TFT-Display zeigt Warn- und Alarmcodes an, die bei der Diagnose helfen. Häufig genügt es, die Einstellungen zu überprüfen oder die Pumpe kurz neu zu starten; bei anhaltenden Meldungen empfiehlt sich der Kontakt zum Grundfos-Kundendienst.
Welche Sicherheitsfunktionen bietet die Pumpe?
Die Magna3 verfügt über einen integrierten Motorvollschutz sowie einen Trockenlaufschutz, der die Pumpe bei fehlendem Fördermedium abschaltet. Das schützt die Pumpe vor Beschädigung und erhöht die Lebensdauer.
Kann ich zwei Magna3-Pumpen als Doppelpumpe betreiben?
Ja, das Modell D ist für den Doppelpumpenbetrieb ausgelegt und unterstützt die Betriebsarten Wechsel, Reserve und Parallelbetrieb. Die Kommunikation zwischen den beiden Pumpenköpfen erfolgt automatisch nach dem Einschalten der Stromversorgung.
- 1x Grundfos Magna3 Hocheffizienz-Umwälzpumpe 32-120 180 mm
