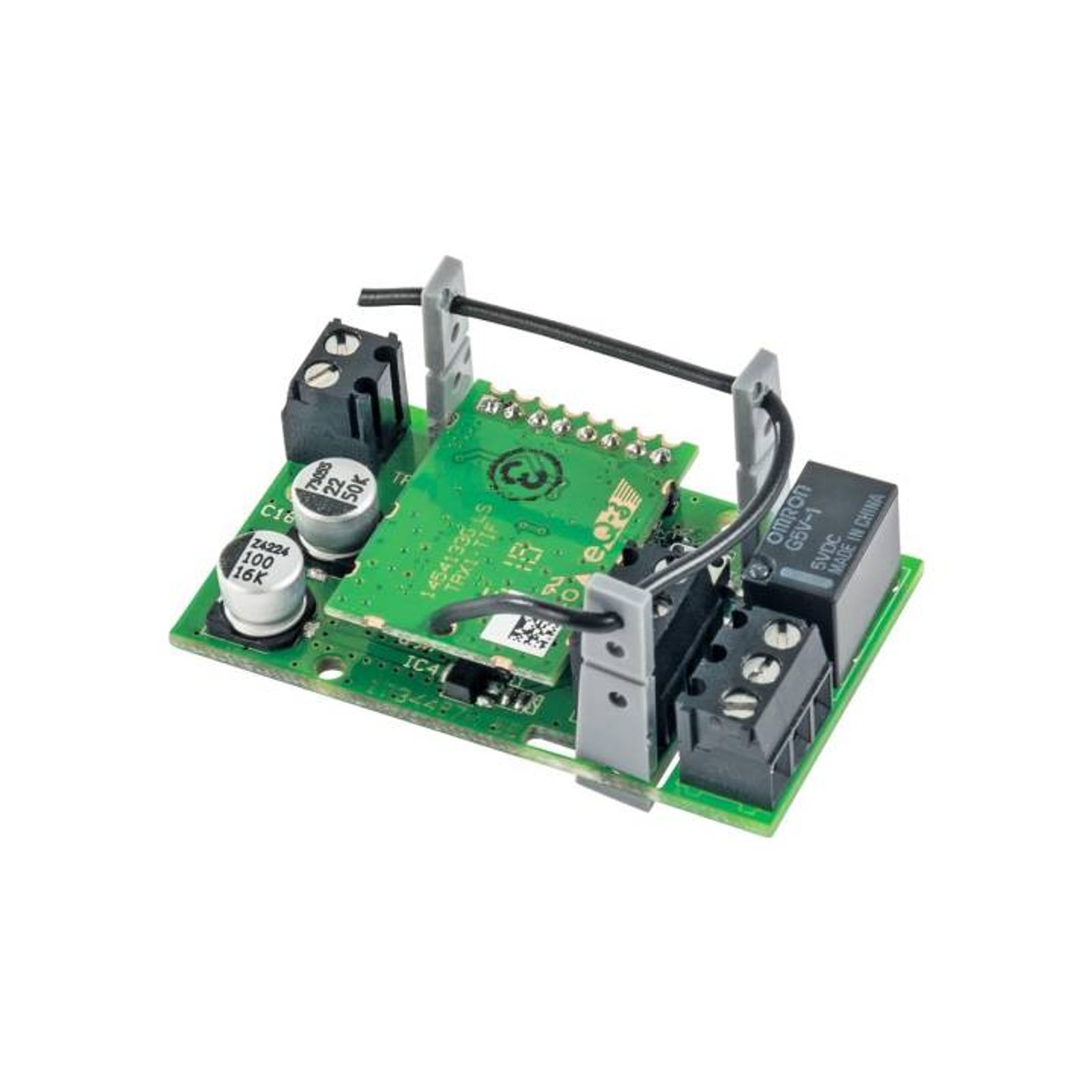

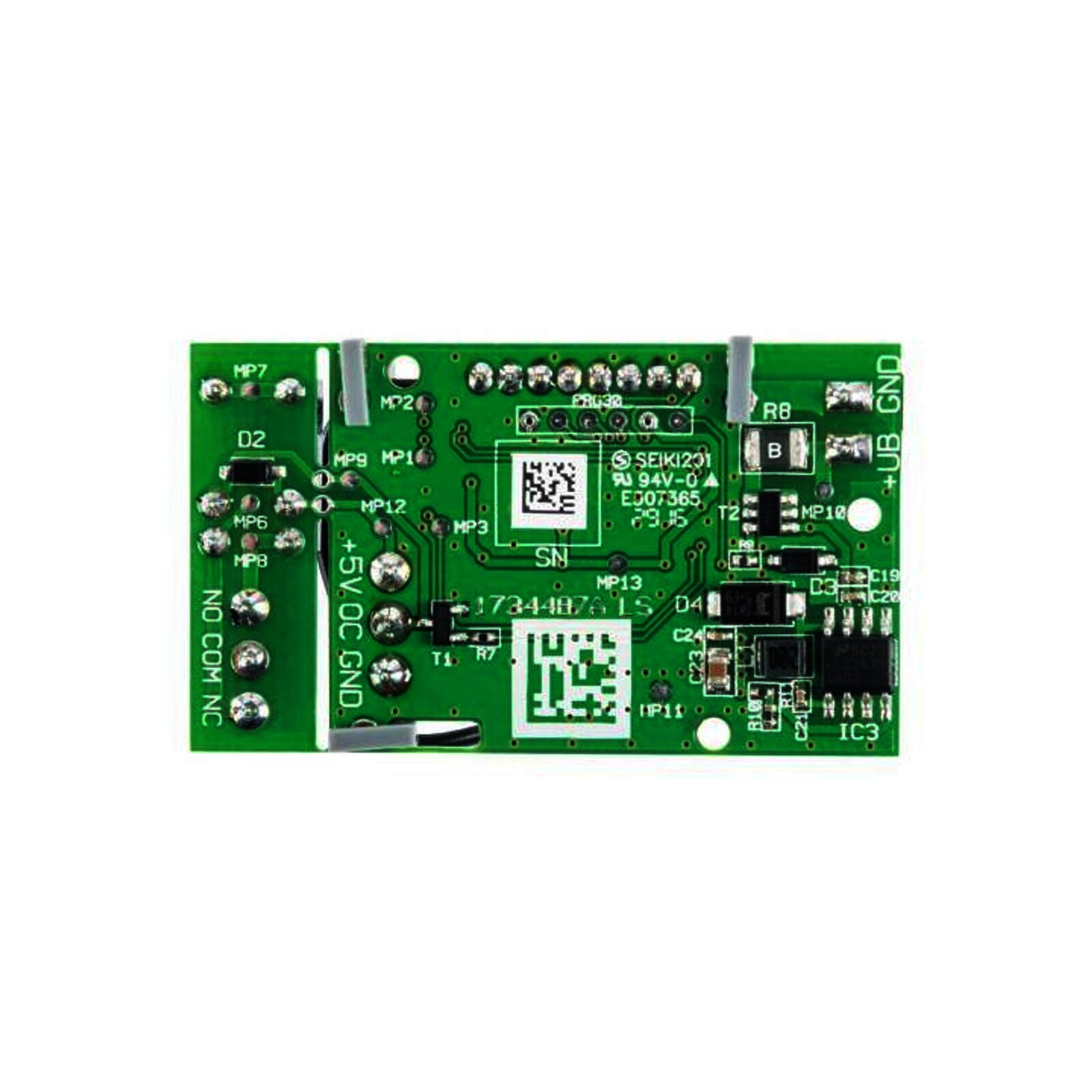

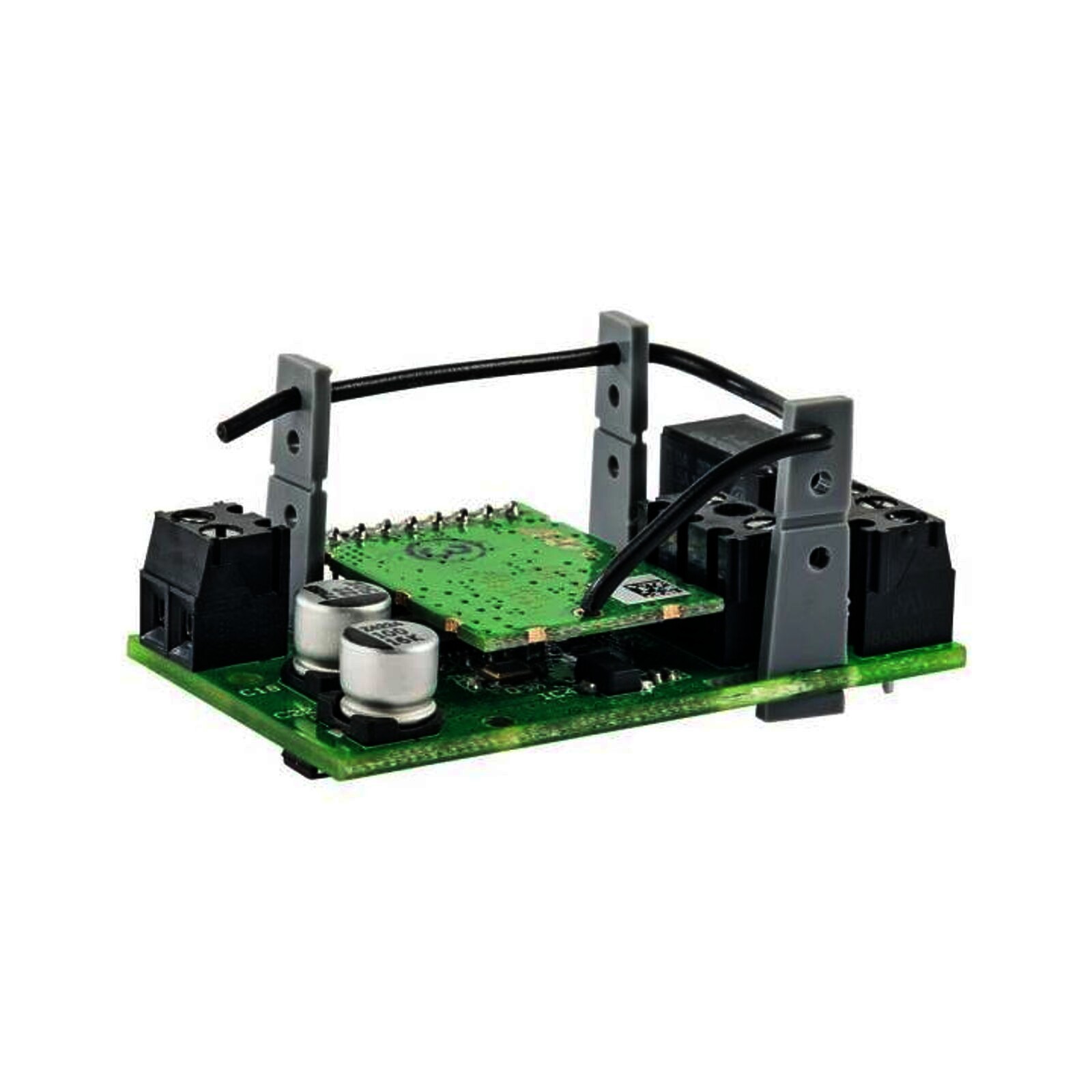

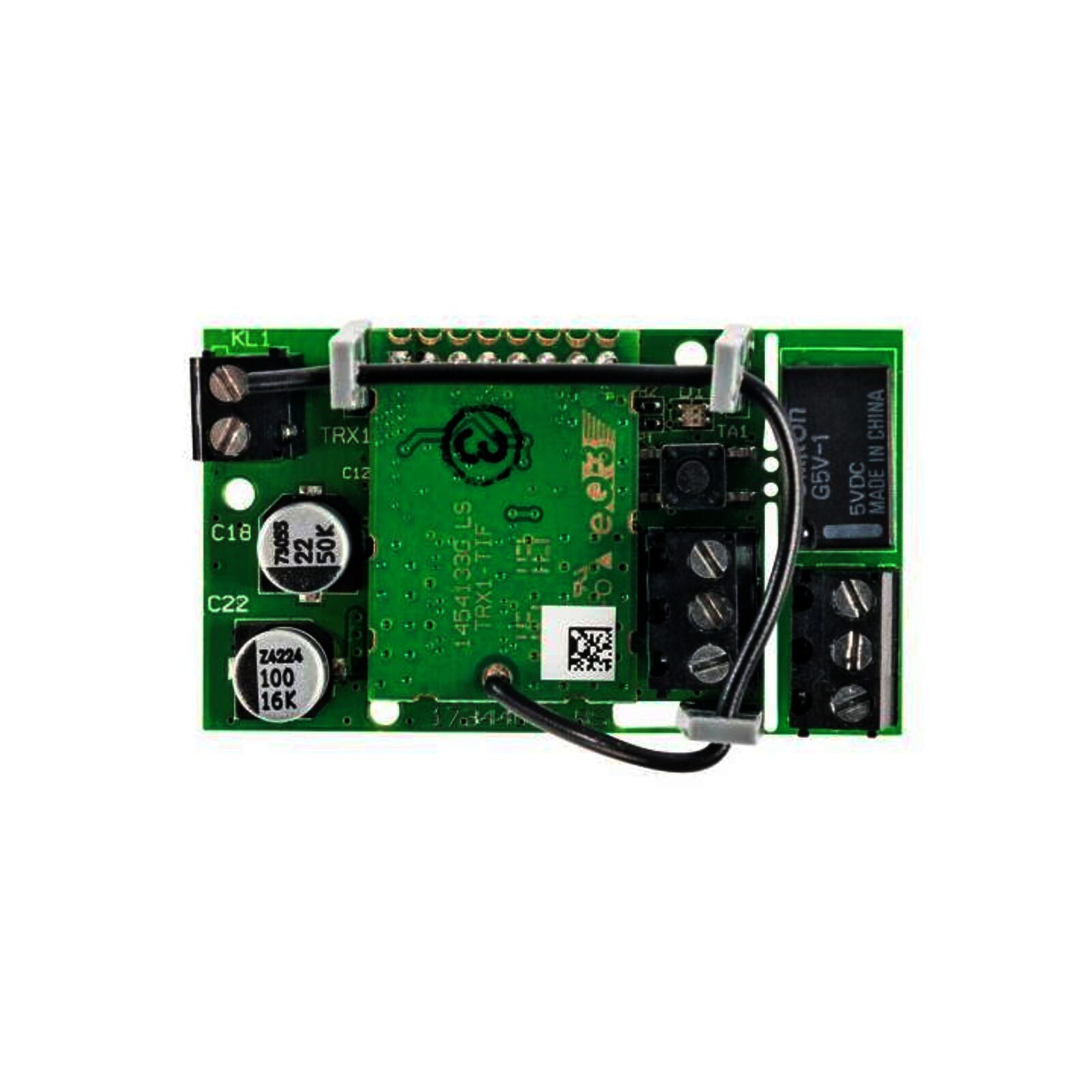

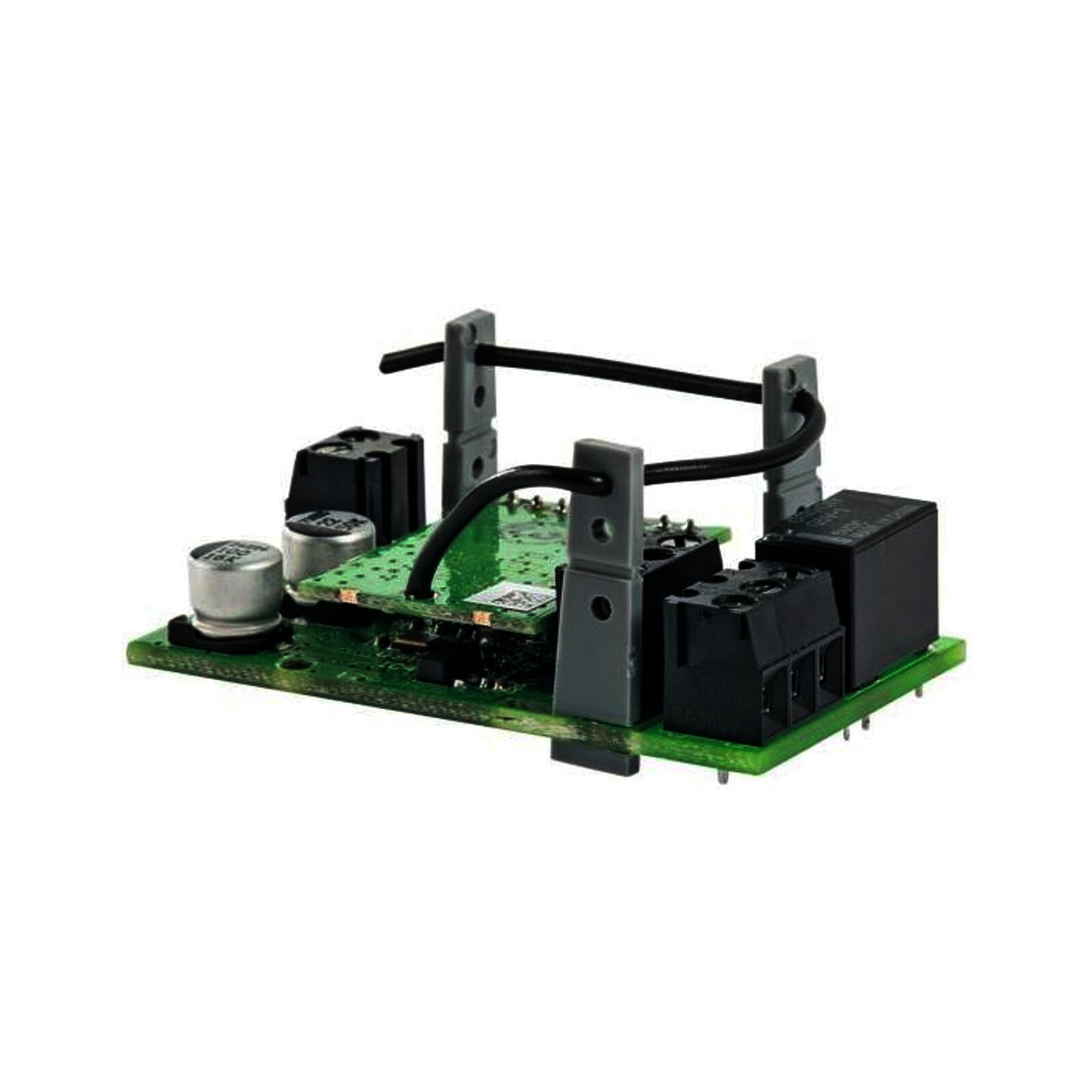

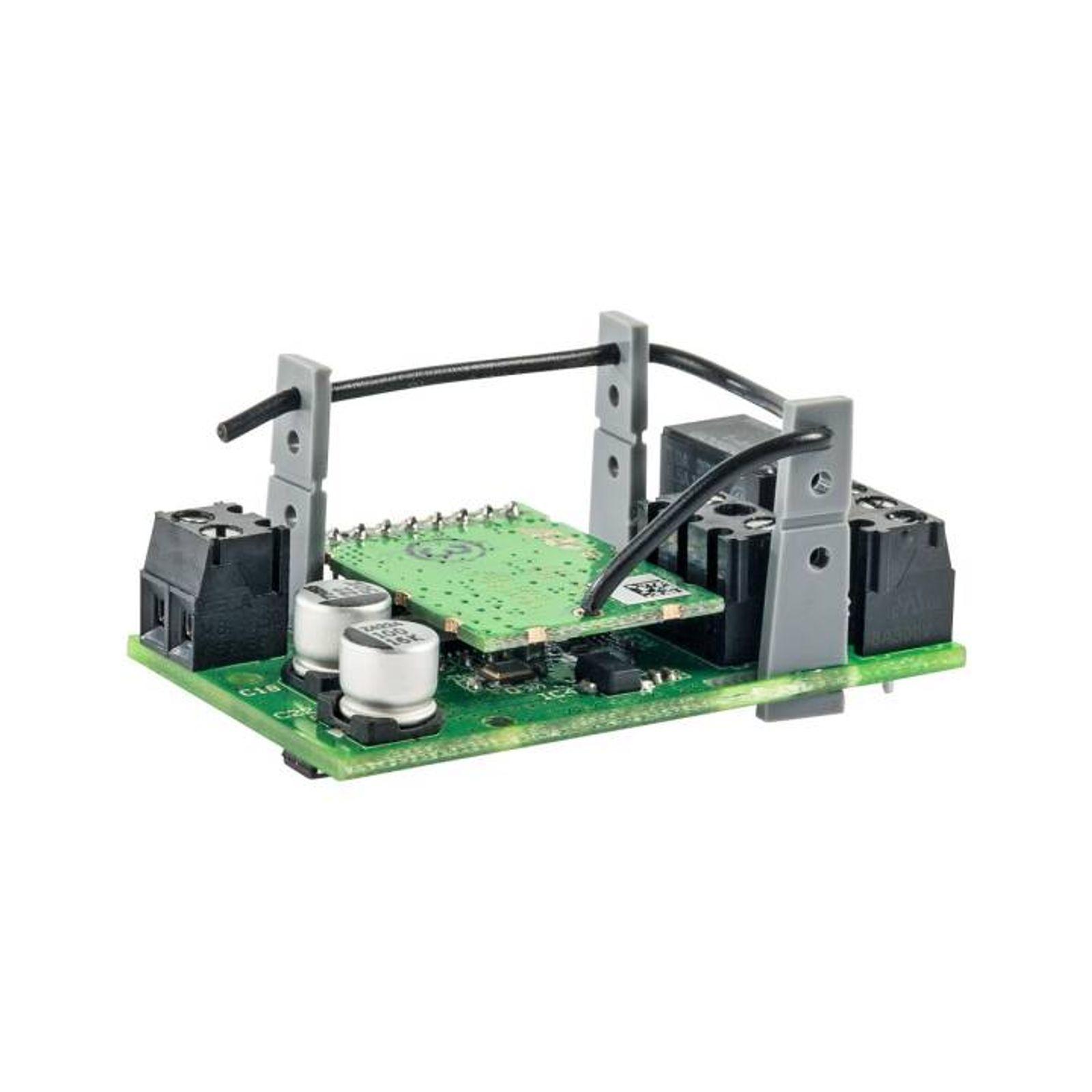

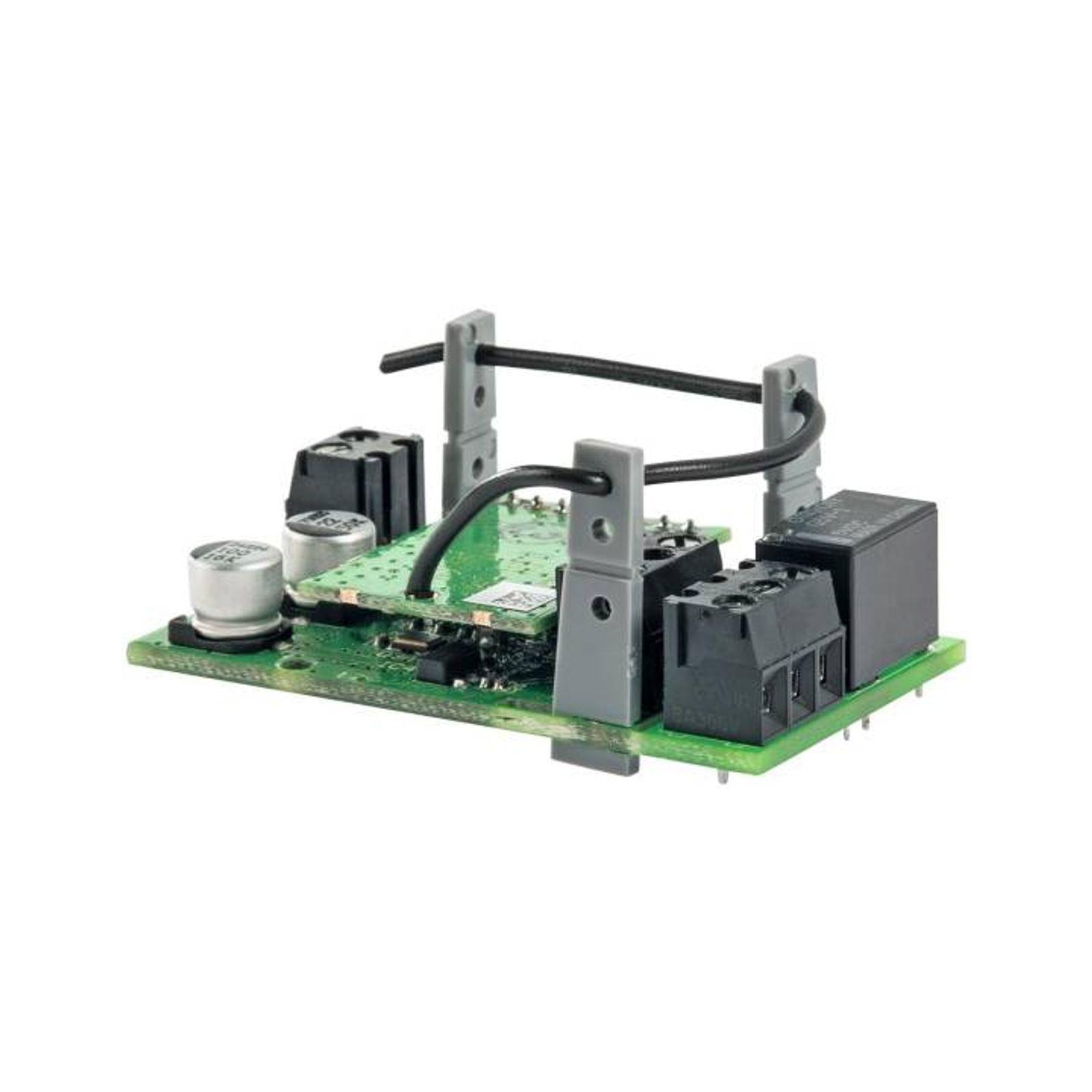

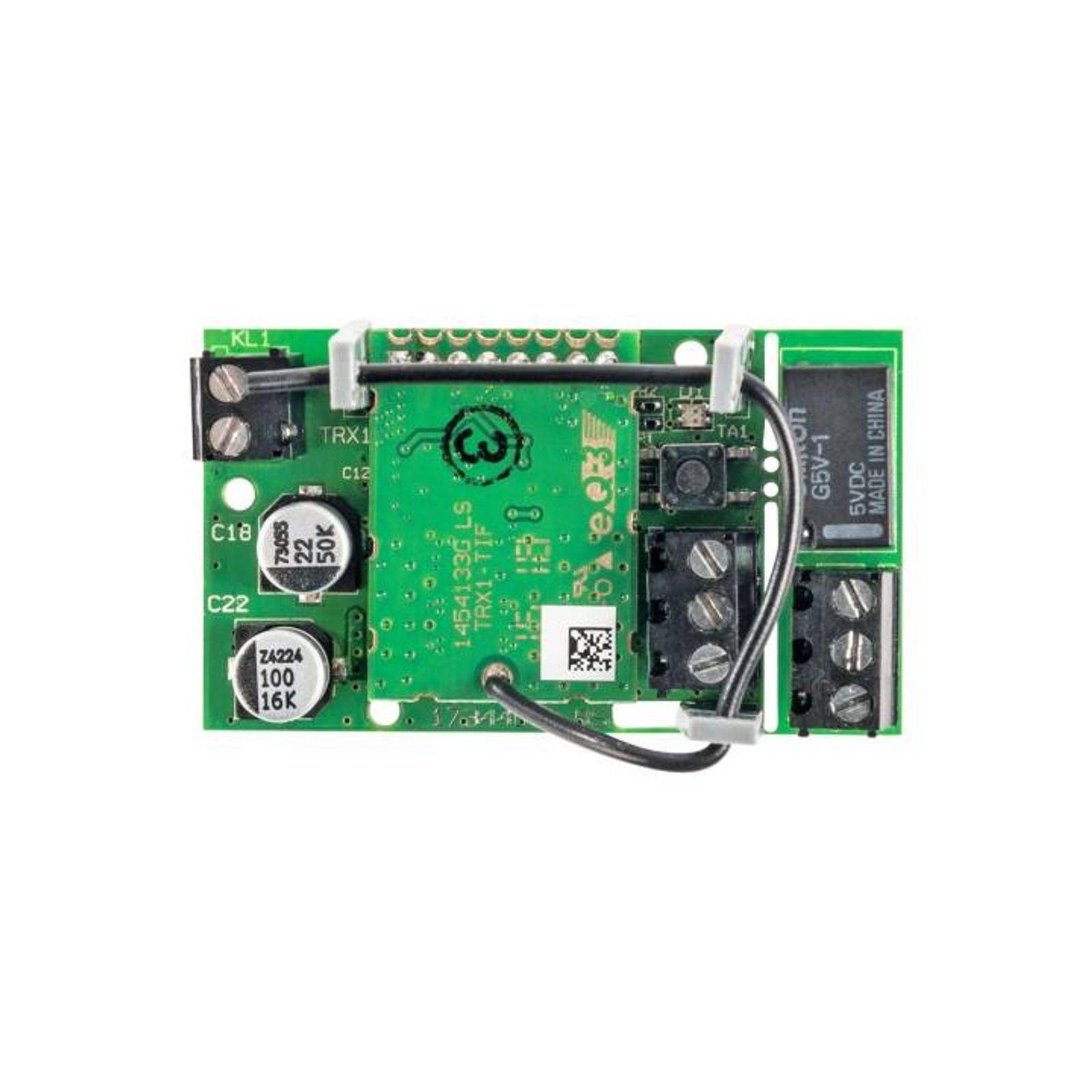

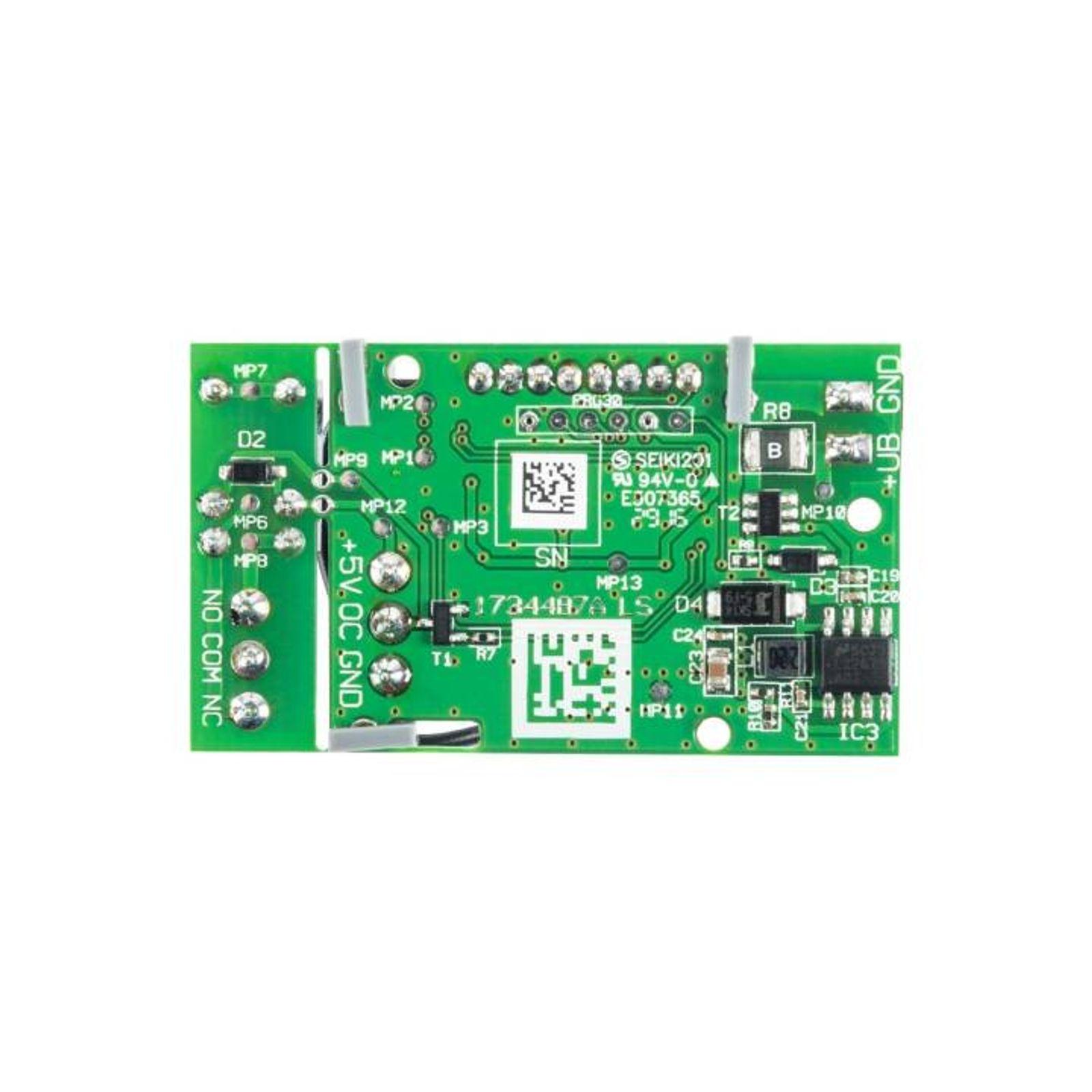

Homematic IP Schaltplatine

Homematic IP – Endlich. Einfach. Smart Home.

Die Homematic IP Schaltplatine ermöglicht das Einbinden von gewöhnlichen elektrischen Geräten in das Homematic IP Smart-Home-System. Zum Nachrüsten muss die winzige Platine einzig an geeigneter Stelle im Gerätegehäuse untergebracht und z. B. mit dem vorhandenen Taster- oder Signaleingang verbunden werden. Ein Miniaturrelais erlaubt dabei Schaltleistungen von bis zu 30 V/1 A. Wird das Relais nicht benötigt, kann dieses einfach von der Platine abgebrochen, die Platine dadurch nochmals verkleinert und stattdessen der Open-Collector-Schaltausgang mit 30 V/0,5 A genutzt werden. Erst einmal eingebaut können herkömmliche Haushaltsgeräte, Lichtinstallationen, eigene µC-Applikationen oder auch Garagentorantriebe in Verbindung mit dem Homematic IP Access Point bequem per Homematic IP App, Fernbedienung oder Wandtaster geschaltet werden.

Im Download-Bereich ist ein ausführliches Anwenderhandbuch zum Homematic IP System zu finden.

Produkteigenschaften:

Ermöglicht das Schalten eines Schalter- oder Tastereingangs, 12 V-Signalgebers oder auch von LEDs per Funk im Kleinspannungsbereich

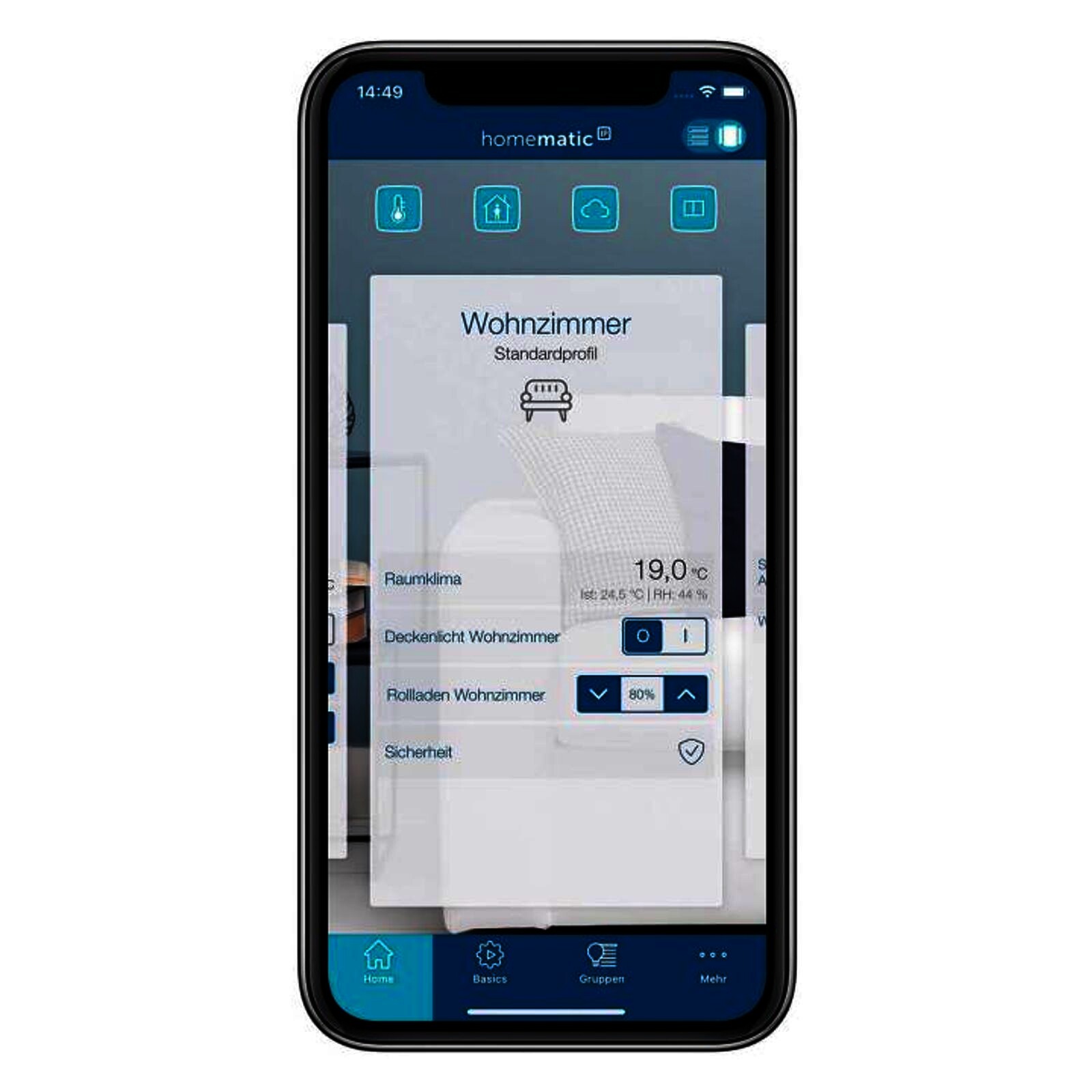

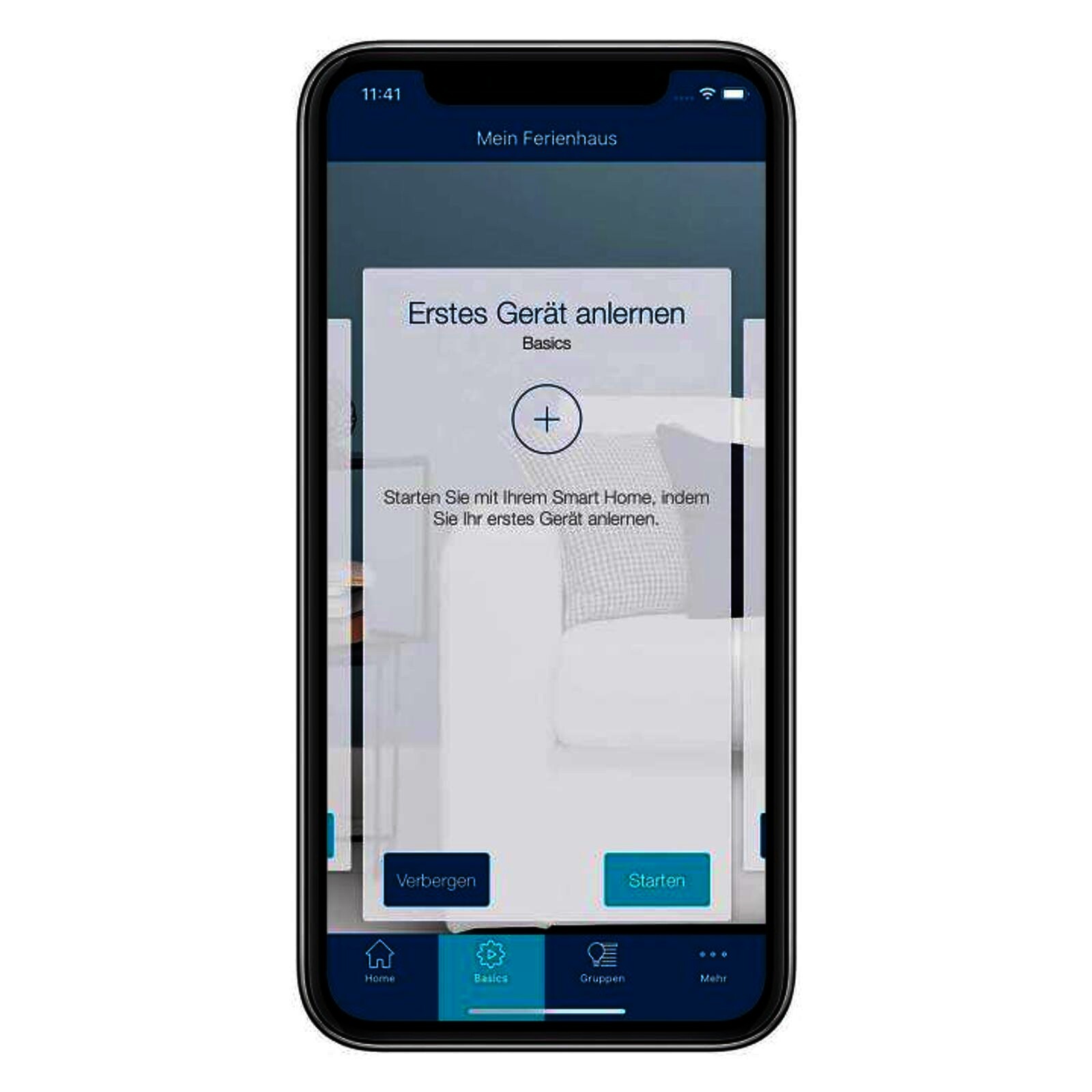

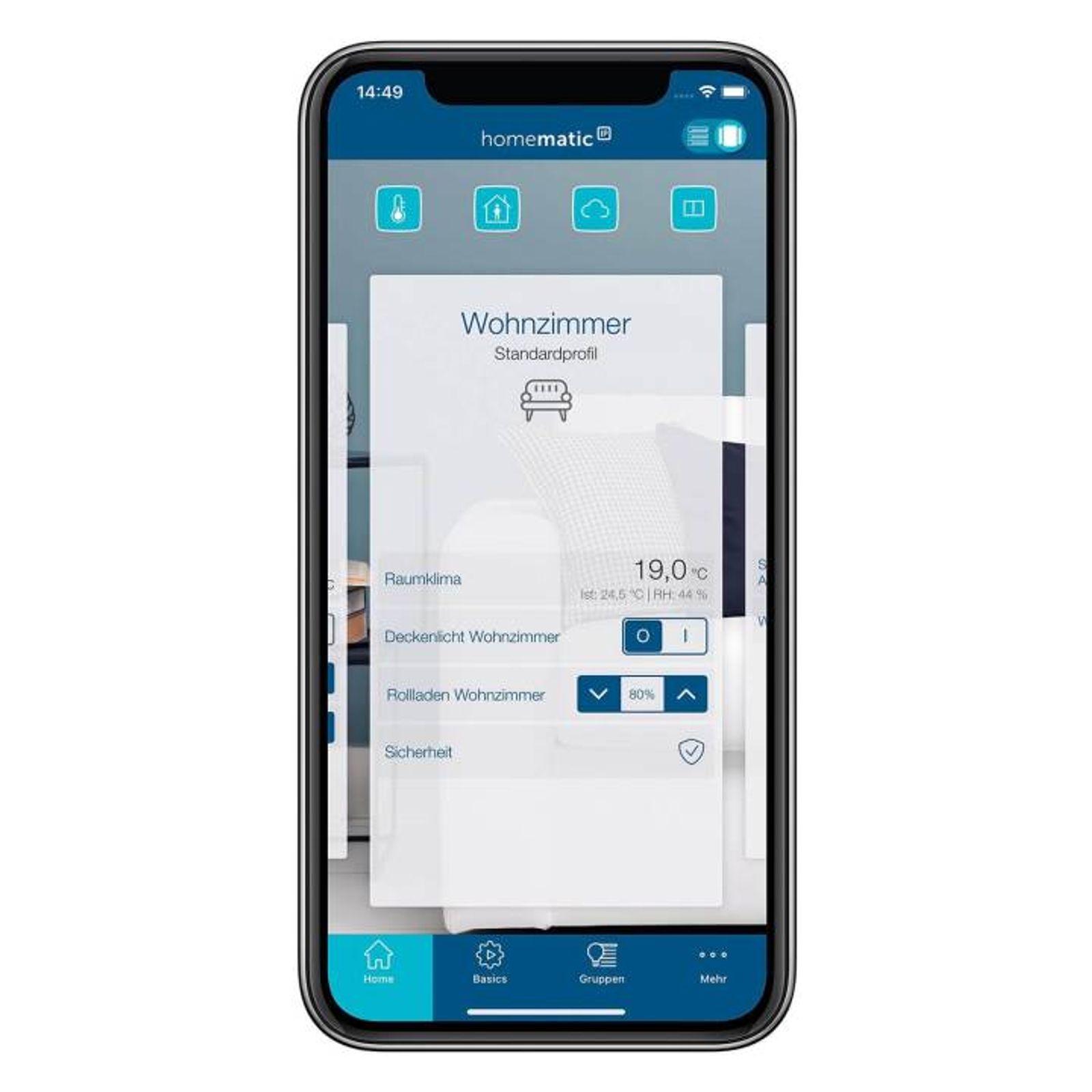

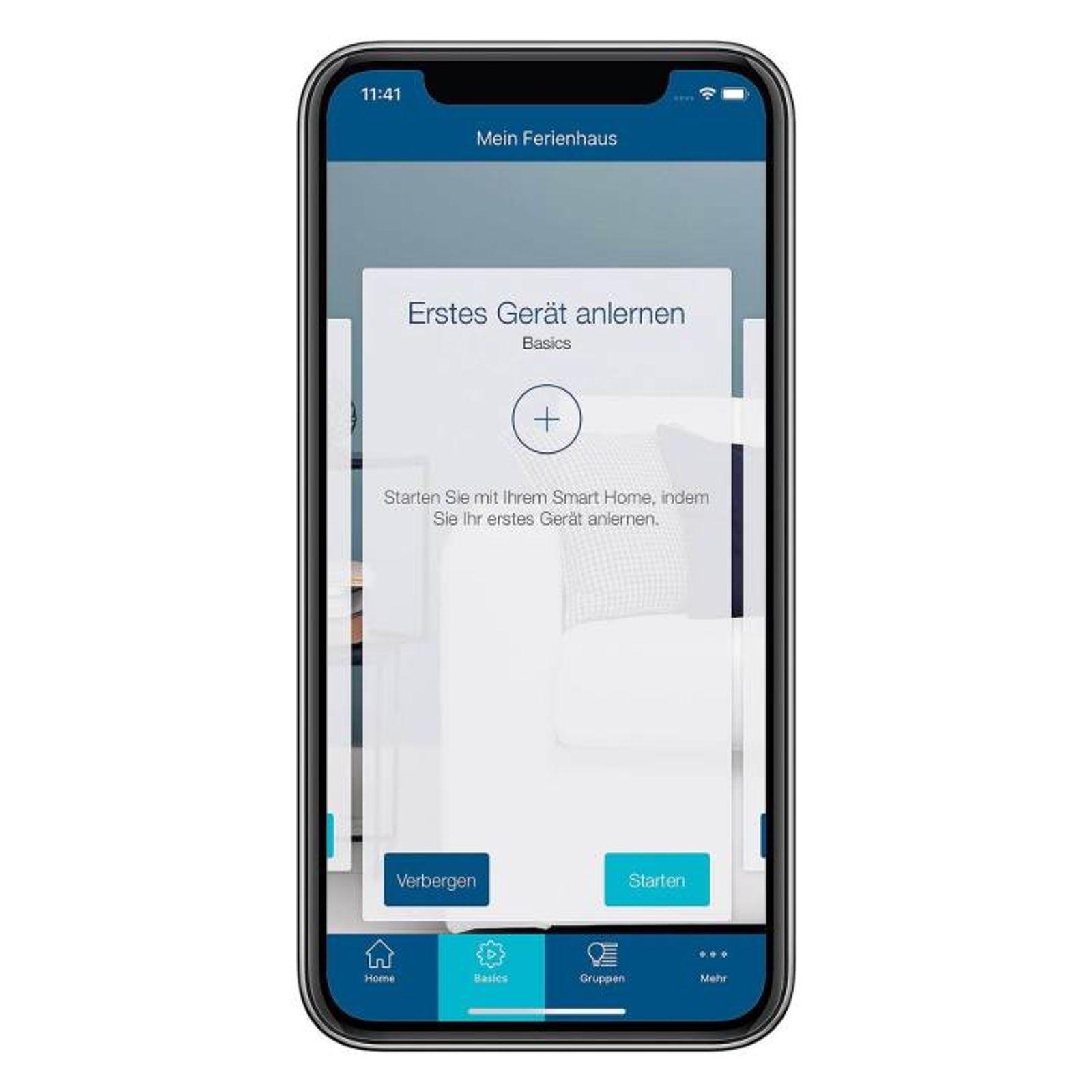

Angeschlossene Geräte können komfortabel z. B. über die Homematic IP App oder per Funk-Fernbedienung ein- oder ausgeschaltet werden
Anwendung in nahezu allen Bereichen des Smart Homes möglich – herkömmliche Haushaltsgeräte, Lichtinstallationen, eigene µC-Applikationen oder Garagentorantriebe können intelligent mit Homematic IP gesteuert werden, solange die Platine in das jeweilige Gehäuse passt
Das Miniatur-Relais bietet eine Schaltleistung bis 30 V/1 A – wird diese Leistung nicht benötigt, kann das Relais einfach abgebrochen und nur der Open-Collector- Schaltausgang mit 30 V/0,5 A genutzt werden

Der Betrieb erfordert die Anbindung an eine der folgenden Lösungen:

Homematic IP Access Point mit kostenloser Smartphone-App und gebührenfreiem Cloud-Service
Zentrale CCU2/CCU3 mit lokaler Bedienoberfläche WebUI
Partnerlösungen von Drittanbietern.

Kurzbezeichnung: HmIP-PCBS
Versorgungsspannung: 5 bis 25 VDC
Stromaufnahme ohne Relais: 50 mA max.
Stromaufnahme mit Relais: 70 mA max.
Lastart: ohmsche Last
Max. Schaltspannung: 30 V
Max. Schaltstrom: 1 A (Miniatur-Relais) bzw. 0,5 A (Open-Collector-Schaltausgang)
Leitungsart und -querschnitt: starre und flexible Leitung, 0,75 - 1,0 mm²
Umgebungstemperatur: - 10 bis + 35 °C
Funk-Frequenzband: 868,0-868,6 / 869,4-869,65 MHz
Typ. Funk-Freifeldreichweite: 350 m

Abmessungen (B x H x T): 28 x 48 x 21 mm
Gewicht: 13 g

Welche Aufgaben übernimmt die Homematic IP Smart Home Schaltplatine HmIP-PCBS?

Die HmIP-PCBS dient dazu, bestehende Geräte oder Steuerungen im Kleinspannungsbereich in das Homematic IP Smart Home einzubinden. Damit lassen sich beispielsweise Tastereingänge, 12-Volt-Signalgeber oder LEDs per Funk schalten und in Automationen integrieren.

Für welche Anwendungen eignet sich die Schaltplatine besonders?

Die Platine eignet sich für die Nachrüstung bestehender Geräte, DIY-Projekte, Lichtsteuerungen, Garagentorantriebe oder Mikrocontroller-Anwendungen, sofern diese mit den technischen Daten des Moduls kompatibel sind und im Kleinspannungsbereich arbeiten.

Kann die Schaltplatine ohne Homematic IP Zentrale betrieben werden?

Für die Einbindung in das Smart Home wird entweder ein Homematic IP Access Point, eine CCU2 bzw. CCU3 oder eine kompatible Partnerlösung benötigt. Erst dadurch stehen Fernsteuerung und Automationen zur Verfügung.

Welche Versorgungsspannung benötigt die HmIP-PCBS?

Die Schaltplatine arbeitet mit einer Gleichspannung von 5 bis 25 Volt DC und eignet sich dadurch für zahlreiche Anwendungen im Kleinspannungsbereich.

Welche maximale Schaltleistung unterstützt das Relais?

Das integrierte Miniaturrelais schaltet ohmsche Lasten bis maximal 30 Volt und 1 Ampere. Wird stattdessen der Open-Collector-Ausgang verwendet, beträgt der maximale Schaltstrom 0,5 Ampere bei bis zu 30 Volt.

Welche Vorteile bietet der Open-Collector-Ausgang?

Wird das Miniaturrelais nicht benötigt, kann es entfernt werden. Dadurch wird die Platine noch kompakter und der Open-Collector-Ausgang kann für passende Steuerungsaufgaben im Kleinspannungsbereich genutzt werden.

Kann die Schaltplatine in bestehende Geräte integriert werden?

Ja. Aufgrund ihrer kompakten Bauform lässt sich die Platine in geeignete Gerätegehäuse integrieren, sofern ausreichend Platz vorhanden ist und die elektrischen Voraussetzungen erfüllt werden.

Welche Funkreichweite erreicht die HmIP-PCBS?

Unter optimalen Freifeldbedingungen beträgt die Funkreichweite bis zu 350 Meter. In Gebäuden kann die tatsächliche Reichweite durch Wände oder andere Hindernisse geringer ausfallen.

Welche Leitungen können an der Schaltplatine angeschlossen werden?

Die Anschlussklemmen sind für starre und flexible Leitungen mit einem Querschnitt von 0,75 bis 1,0 mm² ausgelegt.

In welchem Temperaturbereich darf die Schaltplatine eingesetzt werden?

Die zulässige Umgebungstemperatur liegt zwischen -10 °C und +35 °C. Innerhalb dieses Bereichs arbeitet die Platine zuverlässig gemäß den technischen Vorgaben.

Lässt sich die Schaltplatine in Smart-Home-Automationen einbinden?

Ja. Nach der Einbindung in das Homematic IP System kann die Schaltplatine mit Zeitprofilen, Szenen und Automationen kombiniert sowie per App, Wandtaster oder Fernbedienung gesteuert werden.

Welche Geräte können mit der HmIP-PCBS intelligent geschaltet werden?

Geeignet sind unter anderem Tastereingänge, Signalgeber, LED-Anwendungen, Garagentorantriebe oder andere Geräte im zulässigen Kleinspannungsbereich, sofern deren elektrische Kenndaten innerhalb der Spezifikation liegen.

1x Homematic IP Schaltplatine
1x Bedienungsanleitung
