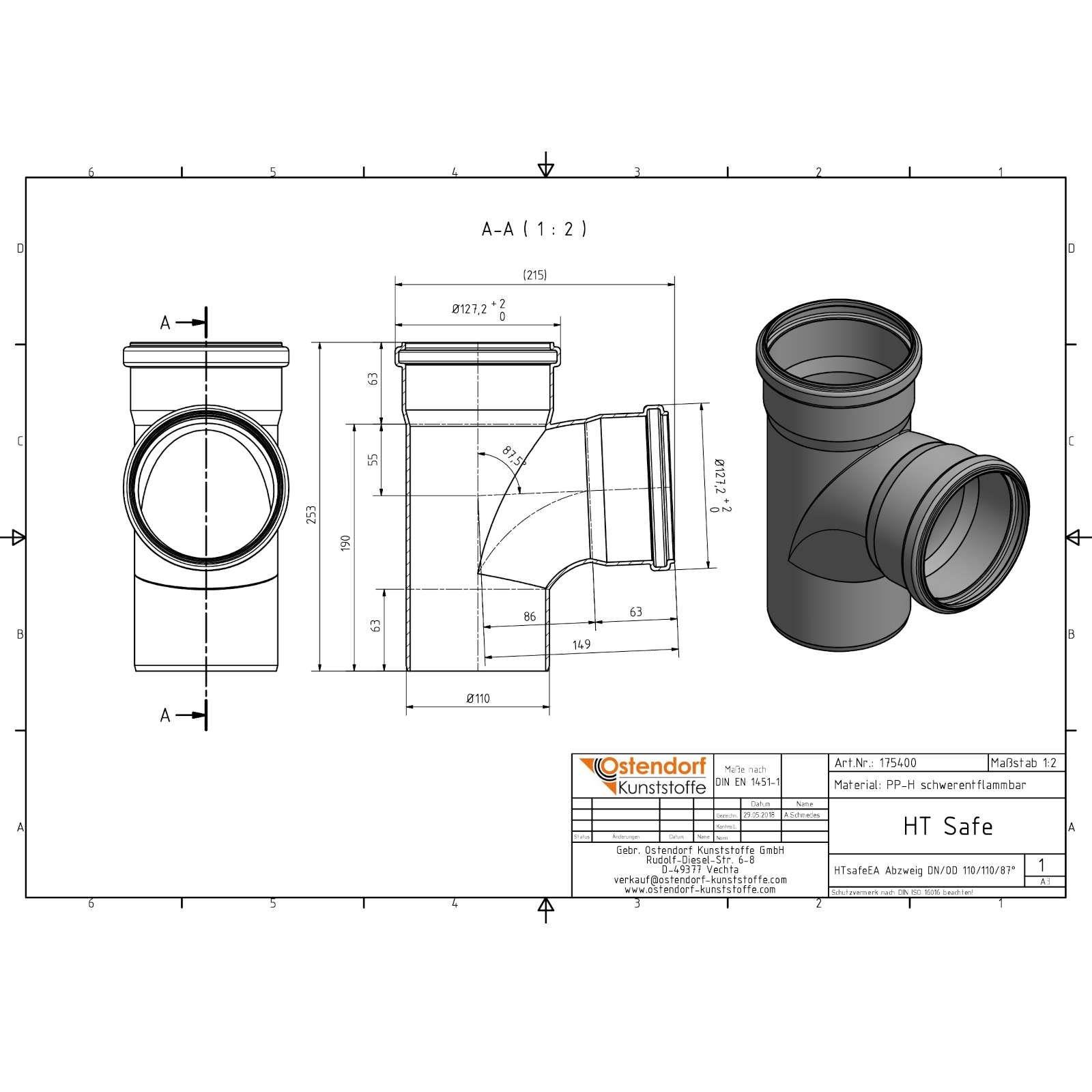

HTsafe Abzweig DN 110/110 87,5 Grad – Bild 2 von 2

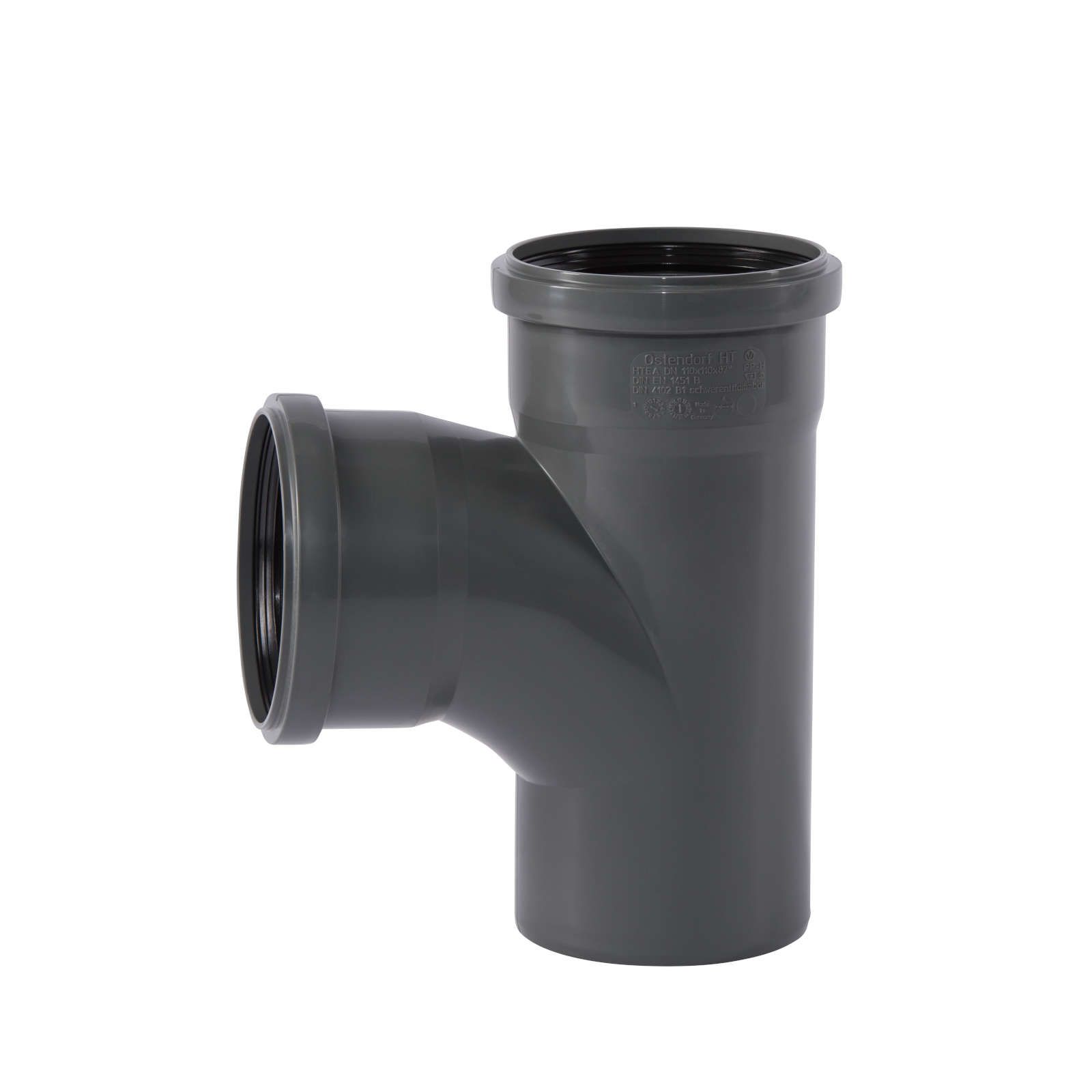

HTsafe Abzweig DN 110/110 87,5 Grad

Name: HTsafe Abzweig DN 110/110 87,5 Grad
Brand: Ostendorf Kunststoffe GmbH
SKU: 175400
Price: 3.89 EUR
Availability: InStock

Sanitär-Installationen leicht gemacht: Mit dem Ostendorf HTsafe Abzweig DN 110/110 87,5 Grad - für einen besonders platz- und zeitsparenden Einbau.

3,89 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 175400
Lieferzeit: 1 - 3 Werktage

HTsafe Abzweig DN 110/110 87,5 Grad - Y-Stück für Abwasserinstallationen

Anwendungsgebiete:

Entwässerung innerhalb von Gebäuden als:

Schmutzwasserleitung
Regenwasserleitung
Lüftungsleitung

Eigenschaften und Vorteile:

Patentierte 3-fach-Dichtlippe
Einfacher zu stecken und sicherer
Glattere Innenwand
Deutlich leiser als Standard-HT
schwer entflammbar gemäß DIN 4102 (B 1) und DIN EN 1451-1
Schlagfähige Funktionsfarbe RAL 7043
Schallschutzprüfung nach DIN EN 14366

ETIM-7.0: Fitting mit 3 Anschlüsse (EC003025)
Werkstoff Anschluss 1: PP
Werkstoffgüte Anschluss 1: PP-H
Oberflächenschutzanschluss 1: unbehandelt
Behandlung Oberfläche 1: unbehandelt
Werkstoff Anschluss 2: PP
Werkstoffgüte Anschluss 2: PP-H
Oberflächenschutzanschluss 2: unbehandelt
Behandlung Oberfläche 2: unbehandelt
Material Anschluss 3: PP
Materialqualität Anschluss 3: PP-H
Oberflächenschutz Anschluss 3: unbehandelt
Oberflächenbehandlung Anschluss 3: unbehandelt
Ausführung: Y-Stück
Winkel: 87,5 - 87,5 °
Übergehend: Nein
Mehrteilig: Nein
Nenninnendurchmesser Anschluss 1: DN 110
Anschluss 1: Steckmuffe
Nenninnendurchmesser Anschluss 2: DN 110
Anschluss 2: Steckmuffe
Nenninnendurchmesser Anschluss 3: DN 110
Anschluss 3: Zapfenreduzierer
Material Abdichtung: SBR
Ringsteifigkeitsklasse: sonstige
Mit Dichtungsmaterial: Ja
Mit Entleerventil: Nein
Mit Entlüfter: Nein
Verschlossen: Nein

Was ist ein HTsafe Abzweig DN 110/110?

Es ist ein T-förmiges Formstück, das eine seitliche Zuleitung derselben Nennweite DN 110 in eine Hauptleitung DN 110 einbindet.

Welchen Winkel hat die Einmündung?

Die Zuleitung mündet in einem Winkel von 87,5 Grad nahezu senkrecht in die Hauptleitung.

Aus welchem Material besteht der Abzweig?

Er besteht aus Polypropylen (PP) gemäß DIN EN 1451-1.

Wofür wird dieser Abzweig typischerweise eingesetzt?

Er wird eingesetzt, um eine zweite WC- oder Fallleitung senkrecht in eine bestehende DN 110-Hauptleitung einzubinden.

Wie erfolgt die Verbindung mit den anschließenden Rohren?

Über integrierte Steckmuffen mit Dichtlippe werden die Rohrenden bis zum Anschlag eingeführt.

Muss beim Einbau ein Gefälle beachtet werden?

Ja, auch am Abzweig gilt ein Mindestgefälle von 2 cm pro Meter.

Ist der Abzweig für den Innenbereich von Gebäuden zugelassen?

Ja, er ist für Schmutzwasser-, Regenwasser- und Lüftungsleitungen im Gebäude gemäß DIN 1986-4 vorgesehen.

Was tun bei einer undichten Steckverbindung am Abzweig?

Die betroffene Dichtlippe lässt sich durch einen passenden HTsafe-Ersatzlippendichtring in der Nennweite DN 110 austauschen.

Ist der Abzweig mit Auszugsicherungen kombinierbar?

Ja, in Kombination mit original Ostendorf-Auszugsicherungen eignet er sich auch für Zentralstaubsaugeranlagen und Kleinhebeanlagen.

Erleichtert ein Gleitmittel die Montage?

Ja, ein Spezial-Gleitmittel erleichtert das Einführen der Rohrenden in die Muffen des Abzweigs.

1x Ostendorf HTsafe Abzweig DN 110/110 87,5 Grad
