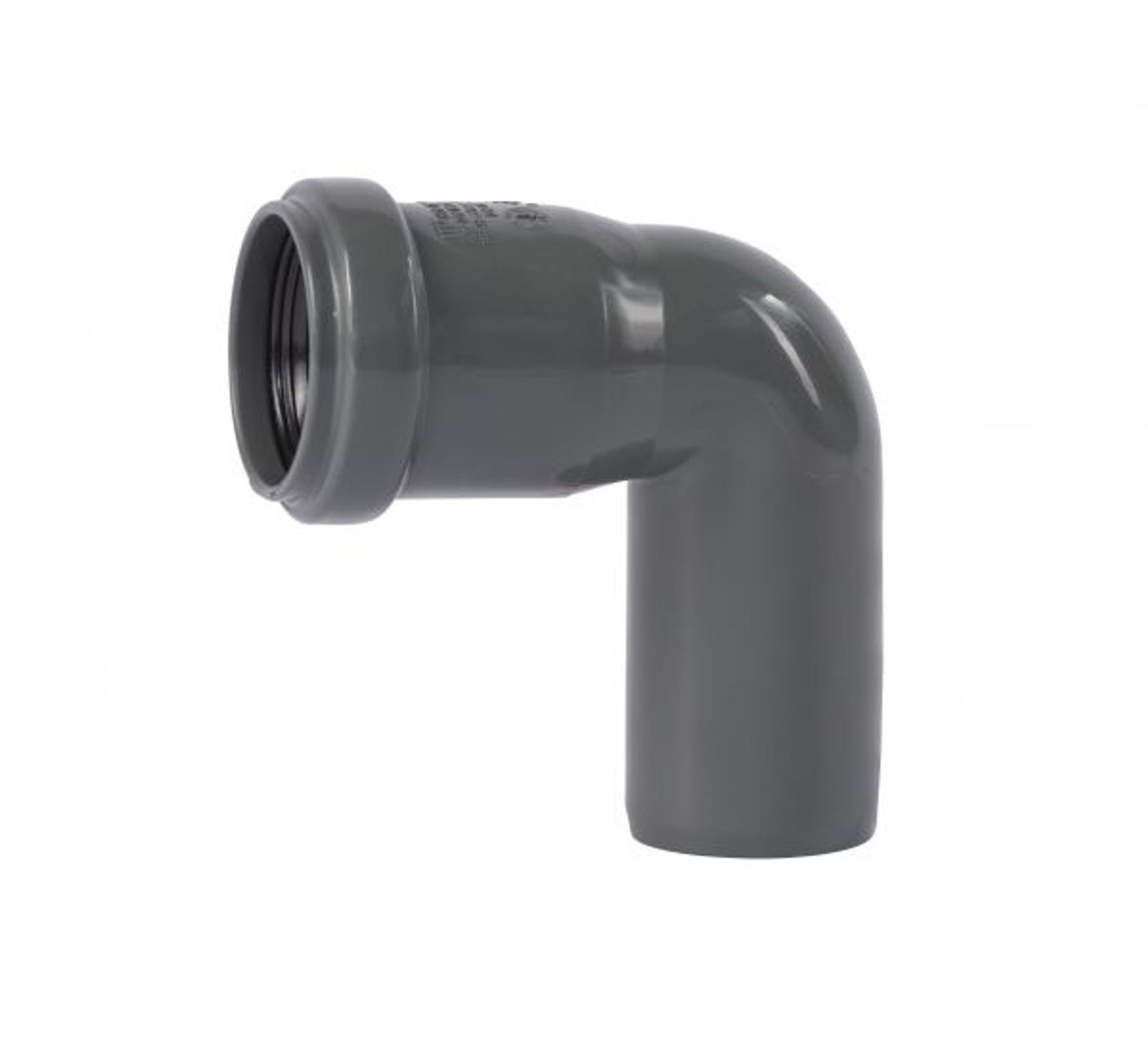

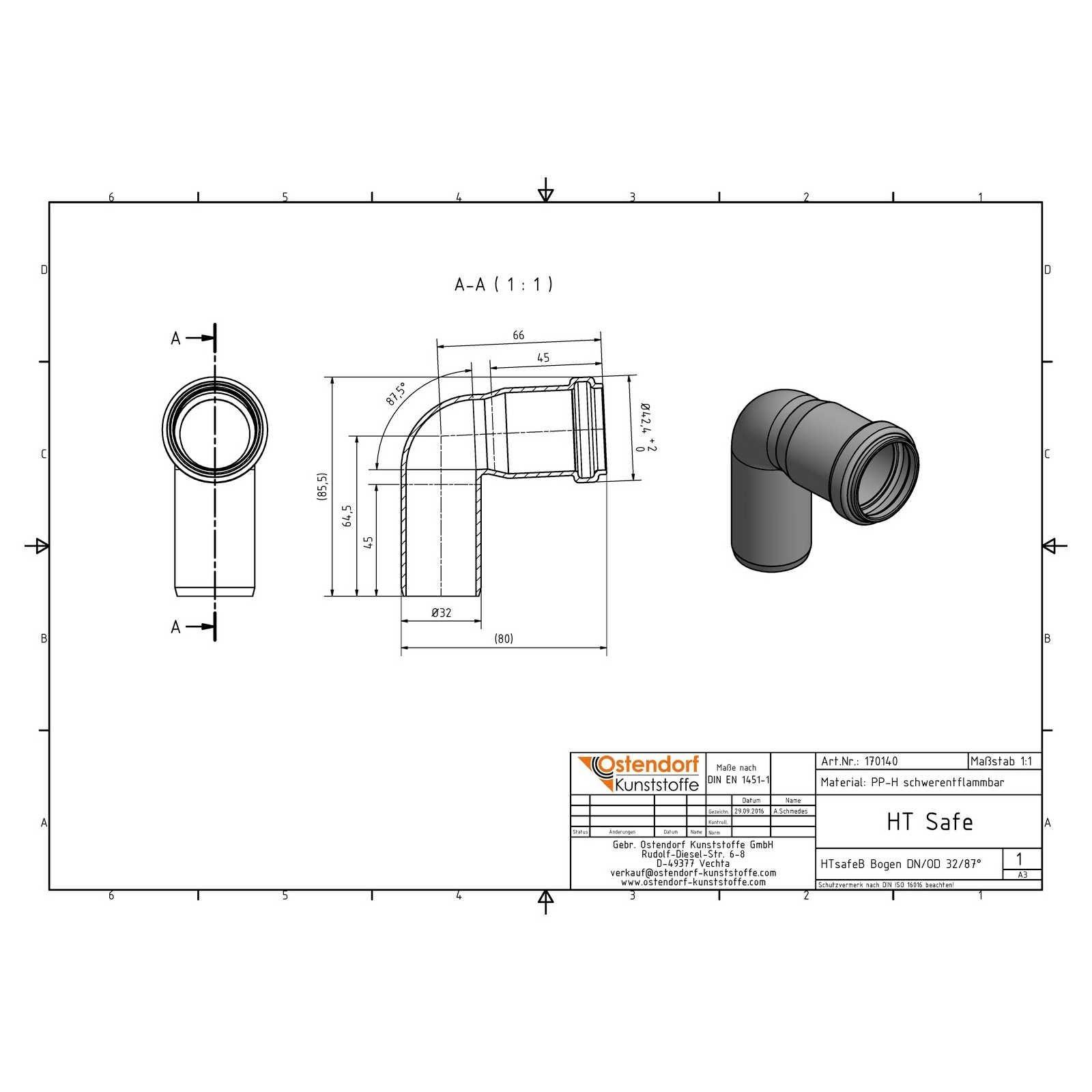

HTsafeB Bogen DN 32 87,5 Grad

Name: HTsafeB Bogen DN 32 87,5 Grad
Brand: Ostendorf Kunststoffe GmbH
SKU: 170140
Price: 0.67 EUR
Availability: InStock

Sanitär-Installationen leicht gemacht: Mit dem Ostendorf HTsafeB Bogen DN 32 87,5 Grad - für einen besonders platz- und zeitsparenden Einbau.

0,67 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 170140
Lieferzeit: 1 - 3 Werktage

HTsafeB Bogen DN 32 87,5 Grad

Anwendungsgebiete:

Entwässerung innerhalb von Gebäuden als:

Schmutzwasserleitung
Regenwasserleitung
Lüftungsleitung

Eigenschaften und Vorteile:

Patentierte 3-fach-Dichtlippe
Einfacher zu stecken und sicherer
Glattere Innenwand
Deutlich leiser als Standard-HT
schwer entflammbar gemäß DIN 4102 (B 1) und DIN EN 1451-1
Schlagfähige Funktionsfarbe RAL 7043
Schallschutzprüfung nach DIN EN 14366

Ostendorf HT Safe ist ein Abwasserrohrsystem aus Polypropylen gemäß DIN EN 1451-1 bestehend aus Rohren und Formstücken der Abmessungen DN/OD 32 bis DN/OD 160.

Geeignet zur Entwässerung innerhalb von Gebäuden als Schmutzwasserleitung, Regenwasserleitung im Gebäude, Lüftungsleitung (siehe auch Einsatzbereiche: DIN 1986-4) und für Zentralstaubsaugeranlagen und Kleinhebeanlagen unter Verwendung von original Ostendorf-Auszugsicherungen.

Verbindungstechnik: patentiertes Dreifach-Dichtsystem gemäß DIN EN 681-1, vereinfachte Steckmontage
Ableitung chemisch aggressiver Abwässer im Bereich pH 1 bis pH 13
Systemanforderungen : heißwasserbeständig gemäß DIN EN 1451-1

Farbe: Verkehrsgrau RAL 7043
Baustoffklasse: B1 gemäß DIN 4102-1

Messung der Geräusche von Abwasserinstallationen im Prüfstand gemäß DIN EN 14366 und in Anlehnung an DIN 4109, Auszug aus Prüfbericht P-BA 222/2016 des Fraunhofer-Instituts für Bauphysik IBP Stuttgart (Installations-Schallpegel im Raum UG hinten mit 21dB bei 4l/s Volumenstrom)

Zentimetermarkierung

25 Jahre Garantie
Made in Germany

Werkstoff	Kunststoff
Werkstoffgüte	Polypropylen (PP)
Oberfläche	unbehandelt
Güte der Oberflächenbeschichtung	unbeschichtet
Oberfläche poliert	Nein
Oberfläche gebürstet	Nein
Durchmesser	32 mm
Ausführung	Steck
Muffe	Ja
Zweiteilig	Nein
Mit Inspektionsöffnung und Deckel	Nein
Farbe	grau
Flexibel	Nein
Winkel des Bogens	87.5 °

Welchen Winkel überbrückt dieser HTsafe-Bogen?

Der Bogen hat eine Winkeländerung von 87,5 Grad, womit er nahezu einen rechten Winkel realisiert.

Für welche Nennweite ist der Bogen ausgelegt?

Er ist für DN/OD 32 ausgelegt, die kleinste Nennweite im HT Safe-Sortiment.

Wofür eignet sich ein 87,5-Grad-Bogen typischerweise?

Ein solcher Bogen wird meist eingesetzt, um eine Abwasserleitung von einer waagerechten in eine annähernd senkrechte Richtung umzulenken, etwa am Übergang zu einem Fallrohr.

Warum sind HT-Bögen nicht mit exakt 90 Grad ausgeführt?

Formstücke im HT-System sind mit maximal 87 bis 87,5 Grad zum Hauptrohr ausgestattet, damit stets ein kleines Gefälle erhalten bleibt und sich das Abwasser nicht staut.

Aus welchem Material besteht der Bogen?

Er besteht aus Polypropylen (PP) gemäß DIN EN 1451-1.

Wie wird der Bogen mit dem Rohr verbunden?

Über eine Steckmuffe mit integrierter Dichtlippe wird das Rohrspitzende in den Bogen eingeschoben, bis es spürbar einrastet.

Muss nach dem Stecken ein Längenausgleich beachtet werden?

Ja, nach dem vollständigen Einstecken sollte das Rohr etwa einen Zentimeter zurückgezogen werden, um Temperaturausdehnungen auszugleichen.

Ist dieser Bogen auch für Regenwasserleitungen im Gebäude geeignet?

Ja, er ist für Schmutzwasser-, Regenwasser- und Lüftungsleitungen innerhalb von Gebäuden gemäß DIN 1986-4 geeignet.

Kann der Bogen bei Zentralstaubsaugeranlagen eingesetzt werden?

Ja, in Verbindung mit original Ostendorf-Auszugsicherungen ist er auch für Zentralstaubsaugeranlagen und Kleinhebeanlagen geeignet.

Was tun, wenn die Dichtlippe im Bogen beschädigt ist?

Sie lässt sich durch einen passenden HTsafe-Ersatzlippendichtring in der Nennweite DN 32 austauschen.
