HTsafeB Bogen DN 90 67,5 Grad – Bild 2 von 2

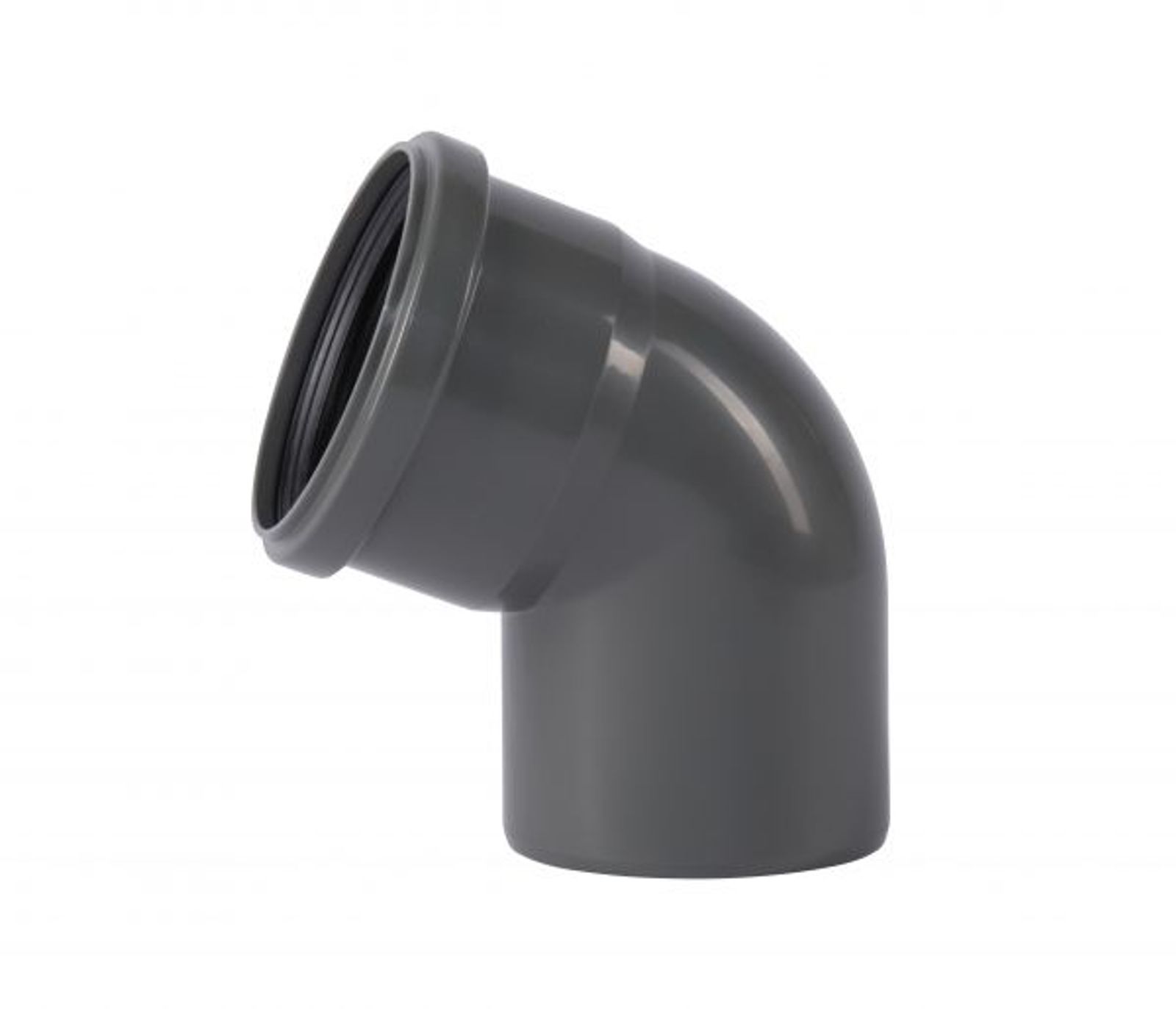

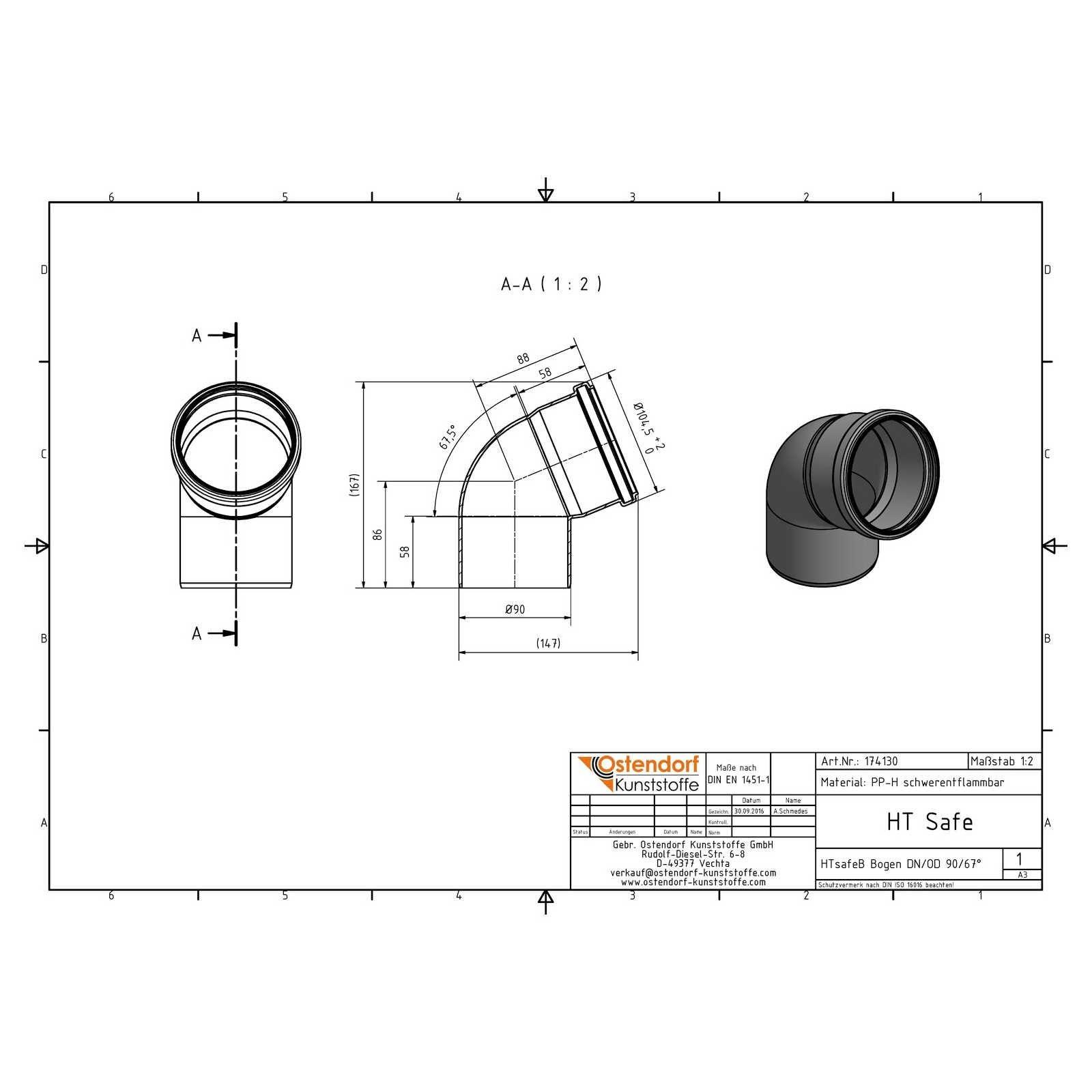

HTsafeB Bogen DN 90 67,5 Grad

Name: HTsafeB Bogen DN 90 67,5 Grad
Brand: Ostendorf Kunststoffe GmbH
SKU: 174130
Price: 1.53 EUR
Availability: InStock

Sanitär-Installationen leicht gemacht: Mit dem Ostendorf HTsafeB Bogen DN 90 67,5 Grad - für einen besonders platz- und zeitsparenden Einbau.

1,53 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 174130
Lieferzeit: 1 - 3 Werktage

HTsafeB Bogen DN 90 67,5 Grad

Anwendungsgebiete:

Entwässerung innerhalb von Gebäuden als:

Schmutzwasserleitung
Regenwasserleitung
Lüftungsleitung

Eigenschaften und Vorteile:

Patentierte 3-fach-Dichtlippe
Einfacher zu stecken und sicherer
Glattere Innenwand
Deutlich leiser als Standard-HT
schwer entflammbar gemäß DIN 4102 (B 1) und DIN EN 1451-1
Schlagfähige Funktionsfarbe RAL 7043
Schallschutzprüfung nach DIN EN 14366

Ostendorf HT Safe ist ein Abwasserrohrsystem aus Polypropylen gemäß DIN EN 1451-1 bestehend aus Rohren und Formstücken der Abmessungen DN/OD 32 bis DN/OD 160.

Geeignet zur Entwässerung innerhalb von Gebäuden als Schmutzwasserleitung, Regenwasserleitung im Gebäude, Lüftungsleitung (siehe auch Einsatzbereiche: DIN 1986-4) und für Zentralstaubsaugeranlagen und Kleinhebeanlagen unter Verwendung von original Ostendorf-Auszugsicherungen.

Verbindungstechnik: patentiertes Dreifach-Dichtsystem gemäß DIN EN 681-1, vereinfachte Steckmontage
Ableitung chemisch aggressiver Abwässer im Bereich pH 1 bis pH 13
Systemanforderungen : heißwasserbeständig gemäß DIN EN 1451-1

Farbe: Verkehrsgrau RAL 7043
Baustoffklasse: B1 gemäß DIN 4102-1

Messung der Geräusche von Abwasserinstallationen im Prüfstand gemäß DIN EN 14366 und in Anlehnung an DIN 4109, Auszug aus Prüfbericht P-BA 222/2016 des Fraunhofer-Instituts für Bauphysik IBP Stuttgart (Installations-Schallpegel im Raum UG hinten mit 21dB bei 4l/s Volumenstrom)

Zentimetermarkierung

25 Jahre Garantie
Made in Germany

Werkstoff	Kunststoff
Werkstoffgüte	Polypropylen (PP)
Oberfläche	unbehandelt
Güte der Oberflächenbeschichtung	unbeschichtet
Oberfläche poliert	Nein
Oberfläche gebürstet	Nein
Durchmesser	90 mm
Ausführung	Steck
Muffe	Ja
Zweiteilig	Nein
Mit Inspektionsöffnung und Deckel	Nein
Farbe	grau
Flexibel	Nein
Winkel des Bogens	67.5 °

Wofür wird der HTsafeB Bogen DN 90 67,5 Grad verwendet?

Der HTsafeB Bogen DN 90 67,5 Grad dient zur Richtungsänderung von Abwasserleitungen innerhalb von Gebäuden. Er eignet sich für Schmutzwasserleitungen, Regenwasserleitungen im Gebäude sowie Lüftungsleitungen und ist Bestandteil des HTsafe-Abwassersystems aus Polypropylen.

Aus welchem Material besteht der HTsafeB Bogen DN 90 67,5 Grad?

Der Bogen besteht aus hochwertigem Polypropylen (PP). Das Material ist langlebig, korrosionsbeständig und für den Einsatz in häuslichen Abwasserinstallationen nach DIN EN 1451-1 ausgelegt.

Welche Vorteile bietet die patentierte 3-fach-Dichtlippe?

Die patentierte 3-fach-Dichtlippe erleichtert das Zusammenstecken der Rohrverbindungen und sorgt gleichzeitig für eine dauerhaft sichere und dichte Verbindung ohne zusätzliche Dichtmittel.

Warum wird ein Bogen mit 67,5 Grad eingesetzt?

Ein 67,5-Grad-Bogen ermöglicht eine Richtungsänderung, die oft strömungsgünstiger als ein 90-Grad-Bogen ist. Dadurch lassen sich Leitungsverläufe flexibler planen und an die baulichen Gegebenheiten anpassen.

Ist der HTsafeB Bogen DN 90 für Schallschutz geeignet?

Ja. Das HTsafe-System wurde nach DIN EN 14366 schalltechnisch geprüft. Die glatte Innenwand und die Materialeigenschaften tragen zu einer geräuscharmen Abwasserableitung bei.

Kann der Bogen für Regenwasserleitungen innerhalb von Gebäuden verwendet werden?

Ja. Der HTsafeB Bogen DN 90 67,5 Grad ist ausdrücklich für Regenwasserleitungen innerhalb von Gebäuden sowie für Schmutzwasser- und Lüftungsleitungen vorgesehen.

Welche Rohrgröße passt zum HTsafeB Bogen DN 90 67,5 Grad?

Der Bogen ist für HTsafe-Rohre mit einem Außendurchmesser von 90 mm (DN/OD 90) ausgelegt und wird über eine Steckverbindung mit Muffe montiert.

Ist für die Montage Werkzeug erforderlich?

Die Verbindung erfolgt als Stecksystem. Für die eigentliche Verbindung ist kein Spezialwerkzeug erforderlich. Ein sauber entgratetes Rohr erleichtert jedoch die Montage und schützt den Dichtring.

Ist der HTsafeB Bogen schwer entflammbar?

Ja. Das Produkt erfüllt die Anforderungen an schwer entflammbares Material gemäß DIN 4102 (B1) sowie DIN EN 1451-1.

Welche Farbe besitzt der HTsafeB Bogen DN 90 67,5 Grad?

Der Bogen ist in der Funktionsfarbe RAL 7043 ausgeführt. Diese Oberfläche ist schlagfest und für den Einsatz in der Gebäudeentwässerung konzipiert.

Kann der HTsafeB Bogen in Lüftungsleitungen eingesetzt werden?

Ja. Neben Schmutz- und Regenwasserleitungen ist der Bogen auch für Lüftungsleitungen innerhalb von Gebäuden vorgesehen.

Welche Vorteile bietet die glatte Innenwand des HTsafe-Systems?

Die glatte Innenwand verbessert die Strömungseigenschaften des Abwassers und unterstützt einen geräuscharmen Betrieb des Rohrsystems. Gleichzeitig können Ablagerungen erschwert werden.

1x Ostendorf HTsafeB Bogen DN 90 67,5 Grad

Montageanleitung
