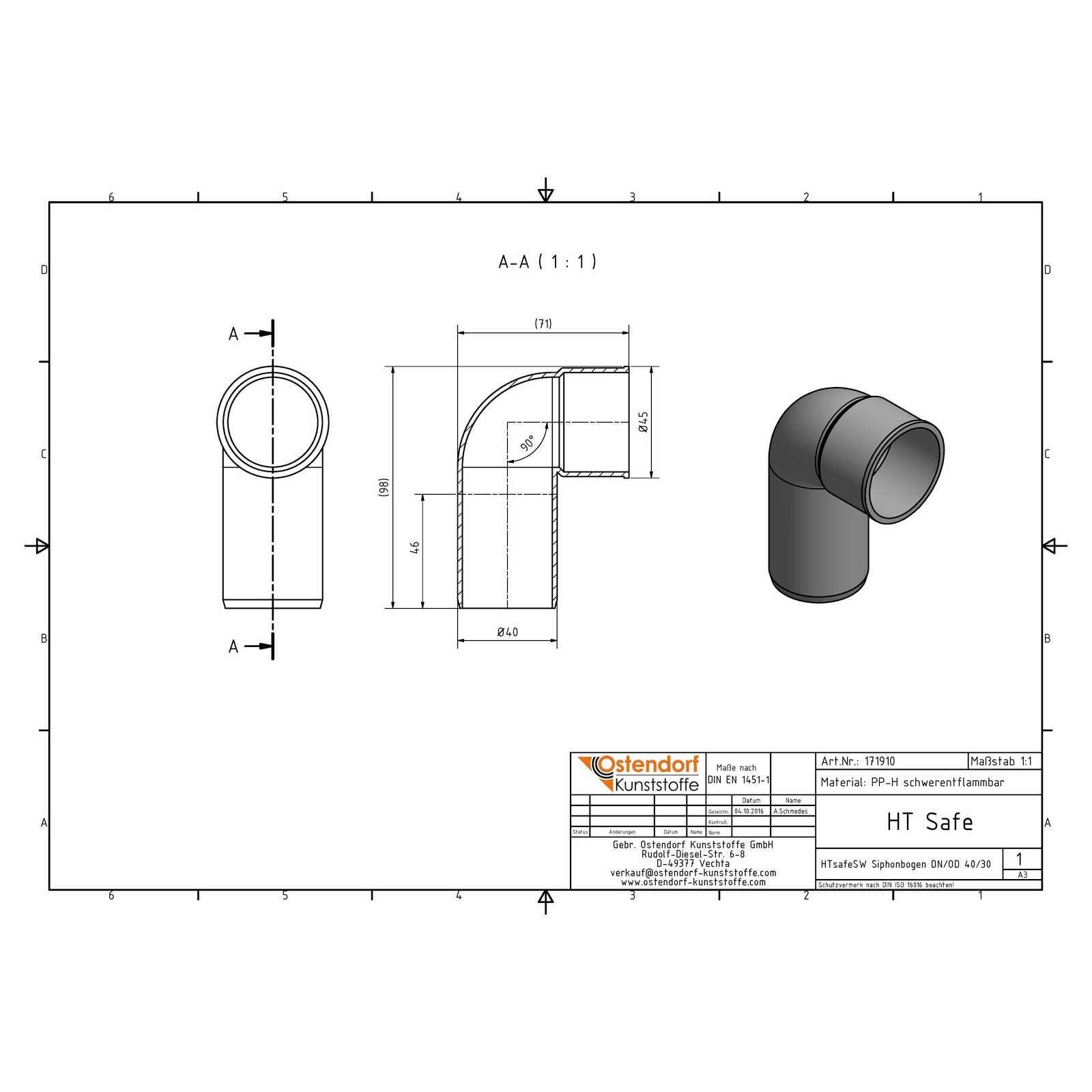

HTsafeSW Siphon Anschlussbogen an Metall und Kunststoff DN/OD 40/30

HTsafeSW Siphon Anschlussbogen an Metall und Kunststoff DN/OD 40/30 – Bild 2 von 2

HTsafeSW Siphon Anschlussbogen an Metall und Kunststoff DN/OD 40/30

Name: HTsafeSW Siphon Anschlussbogen an Metall und Kunststoff DN/OD 40/30
Brand: Ostendorf Kunststoffe GmbH
SKU: 171910
Price: 0.75 EUR
Availability: InStock

Sanitär-Installationen leicht gemacht: Mit dem Ostendorf HTsafeSW Siphon Anschlussbogen an Metall und Kunststoff DN/OD 40/30 - für einen besonders platz- und zeitsparenden Einbau.

0,75 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 171910
Lieferzeit: 1 - 3 Werktage

HTsafeSW Siphon Anschlussbogen an Metall und Kunststoff DN/OD 40/30

Anwendungsgebiete:

Entwässerung innerhalb von Gebäuden als:

Schmutzwasserleitung
Regenwasserleitung
Lüftungsleitung

Eigenschaften und Vorteile:

Patentierte 3-fach-Dichtlippe
Einfacher zu stecken und sicherer
Glattere Innenwand
Deutlich leiser als Standard-HT
schwer entflammbar gemäß DIN 4102 (B 1) und DIN EN 1451-1
Schlagfähige Funktionsfarbe RAL 7043
Schallschutzprüfung nach DIN EN 14366

Ostendorf HT Safe ist ein Abwasserrohrsystem aus Polypropylen gemäß DIN EN 1451-1 bestehend aus Rohren und Formstücken der Abmessungen DN/OD 32 bis DN/OD 160.

Geeignet zur Entwässerung innerhalb von Gebäuden als Schmutzwasserleitung, Regenwasserleitung im Gebäude, Lüftungsleitung (siehe auch Einsatzbereiche: DIN 1986-4) und für Zentralstaubsaugeranlagen und Kleinhebeanlagen unter Verwendung von original Ostendorf-Auszugsicherungen.

Verbindungstechnik: patentiertes Dreifach-Dichtsystem gemäß DIN EN 681-1, vereinfachte Steckmontage
Ableitung chemisch aggressiver Abwässer im Bereich pH 1 bis pH 13
Systemanforderungen : heißwasserbeständig gemäß DIN EN 1451-1

Farbe: Verkehrsgrau RAL 7043
Baustoffklasse: B1 gemäß DIN 4102-1

Messung der Geräusche von Abwasserinstallationen im Prüfstand gemäß DIN EN 14366 und in Anlehnung an DIN 4109, Auszug aus Prüfbericht P-BA 222/2016 des Fraunhofer-Instituts für Bauphysik IBP Stuttgart (Installations-Schallpegel im Raum UG hinten mit 21dB bei 4l/s Volumenstrom)

Zentimetermarkierung

25 Jahre Garantie
Made in Germany

Werkstoff: Kunststoff
Werkstoffgüte: sonstige
Oberfläche: unbehandelt
Oberfläche poliert: Nein
Halogenfrei: Nein

Wofür wird der HTsafeSW Siphon Anschlussbogen verwendet?

Der Anschlussbogen verbindet einen Siphon aus Metall oder Kunststoff mit dem HT-Rohrsystem für die Entwässerung innerhalb von Gebäuden. Er kommt bei Schmutzwasser-, Regenwasser- und Lüftungsleitungen zum Einsatz.

Für welche Dimensionen ist dieser Anschlussbogen ausgelegt?

Der Anschlussbogen ist für die Dimension DN/OD 40/30 ausgelegt und verbindet damit unterschiedliche Rohrdurchmesser miteinander. Das gesamte HTsafe System deckt Abmessungen von DN/OD 32 bis DN/OD 160 ab.

Kann der Anschlussbogen sowohl mit Metall- als auch mit Kunststoff-Siphons verwendet werden?

Ja, der Anschlussbogen ist ausdrücklich für den Anschluss an Siphons aus Metall und aus Kunststoff konzipiert. Das macht ihn flexibel einsetzbar, unabhängig vom Material des vorhandenen Siphons.

Was macht die Verbindungstechnik des HTsafe Systems besonders?

Der Anschlussbogen nutzt eine patentierte Dreifach-Dichtlippe, die eine einfachere und sicherere Steckmontage ermöglicht als bei Standard-HT-Verbindungen. Zusätzlich sorgt eine glattere Innenwand für eine deutlich geräuschärmere Ableitung.

Für welchen chemischen Anwendungsbereich ist der Anschlussbogen geeignet?

Das HTsafe System ist für die Ableitung chemisch aggressiver Abwässer im Bereich von pH 1 bis pH 13 ausgelegt. Zusätzlich ist es gemäß DIN EN 1451-1 heißwasserbeständig.

Wie schneidet das System beim Schallschutz ab?

Laut Prüfbericht des Fraunhofer-Instituts für Bauphysik wurde für das HTsafe System bei einem Prüfstand-Test gemäß DIN EN 14366 ein Installations-Schallpegel von 21 dB bei einem Volumenstrom von 4 l/s gemessen. Das macht das System deutlich leiser als Standard-HT-Rohrverbindungen.

Ist der Anschlussbogen schwer entflammbar?

Ja, der Anschlussbogen entspricht der Baustoffklasse B1 gemäß DIN 4102-1 und ist damit schwer entflammbar. Diese Einstufung gilt ebenso nach DIN EN 1451-1.

Wie wird der Anschlussbogen montiert?

Der Anschlussbogen wird dank der vereinfachten Steckmontage einfach auf die vorhandenen Rohrenden gesteckt, ohne dass Klebstoff erforderlich ist. Eine ausführliche Anleitung dazu stellt der Hersteller in Form einer Montageanleitung zur Verfügung.

Muss die Montage von einem Fachbetrieb durchgeführt werden?

Bei einfachen Abwasseranschlüssen im privaten Bereich ist die Montage in Eigenregie grundsätzlich möglich. Bei größeren oder komplexeren Entwässerungssystemen sowie im Zweifel sollten Montage und Anschluss jedoch von entsprechend qualifiziertem Fachpersonal durchgeführt werden.

1x Ostendorf HTsafeSW Siphon Anschlussbogen an Metall und Kunststoff DN/OD 40/30

Montageanleitung
