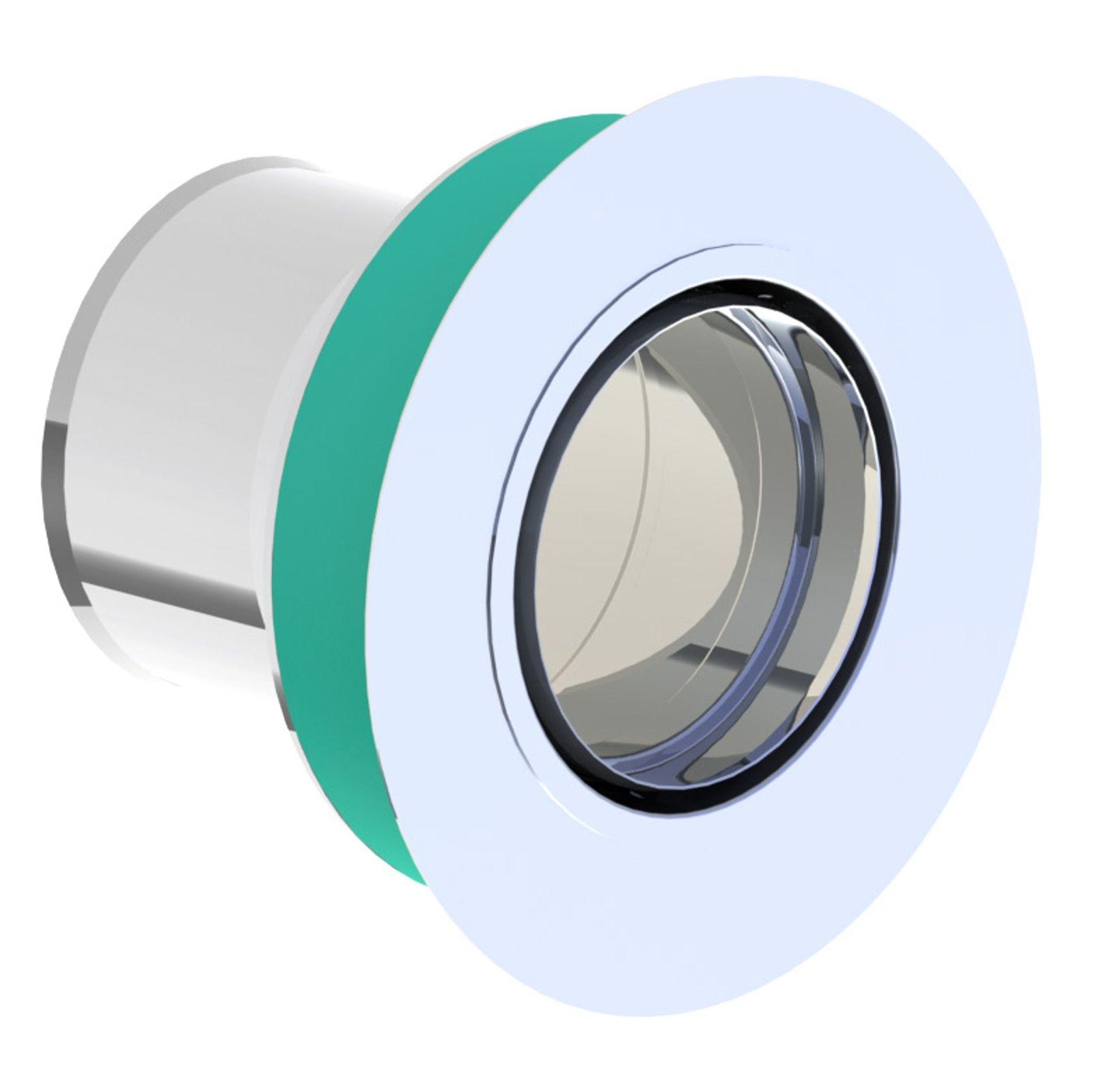

Jeremias PELLET-LINE Anschlussstutzen mit integriertem Wandfutter Ø 100 mm Edelstahl unlackiert Ø 180 mm

Jeremias PELLET-LINE Anschlussstutzen mit integriertem Wandfutter Ø 100 mm Edelstahl unlackiert Ø 180 mm

-35% 99,96 €

64,60 €

inkl. MwSt. zzgl. Versandkosten

Inhalt
1 Stück
Versandart
Paket
Artikelnummer
EWPV757180-100
Lieferzeit
3 - 5 Werktage

Jeremias PELLET-LINE Anschlussstutzen mit integriertem Wandfutter Ø 100 mm Edelstahl unlackiert Ø 180 mm

Das CE-zertifizierte Verbindungsstück Jeremias PELLET-LINE ist ein starres, einwandiges und rußbrandbeständiges Element mit innenliegender Dichtung. Es wurde für den Anschluss an Pelletöfen im Wohn- und Sichtbereich entwickelt und besteht aus hochlegiertem, austenitischem Edelstahl der Werkstoffnummer 1.4404.

  • Material: Austenitischer Edelstahl (1.4404)
  • Wandstärke: Mindestens 0,4 mm (medienführendes Rohr)
  • Dichtung: Werkseitig eingelegte Dichtung in einer eingeformten Sicke, überdruckdicht bis 200 Pa
  • Verbindung: Steckverbindung mit innenliegender Dichtung, Klemmbänder sind nicht erforderlich
  • Design: Elegantes Design ohne sichtbare Sicken oder Klemmbänder; Elemente können gekürzt werden
  • Wärmedurchlasswiderstand: Bei Referenztemperatur 0 m²K/W
  • Sichtoberfläche: Hitzebeständige Silikonfarbe (Schwarz oder Gussgrau) oder unlackiert
  • Erhältliche Durchmesser: Ø 80 mm und Ø 100 mm (größere Durchmesser auf Anfrage)
  • Überwachung: Produktion wird durch ein unabhängiges Prüfinstitut fremdüberwacht

ANWENDUNG

Das Verbindungsstück PELLET-LINE ist geeignet für die trockene oder feuchte Betriebsweise im Unterdruck oder Überdruck. Es eignet sich für den Anschluss von Pelletöfen und ist für den Einsatz im Wohn- und Sichtbereich konzipiert.

  • Maximale Betriebstemperatur: 200°C
  • Ausbrennversuch: Geprüft bei 1000°C
  • Betriebsweise: Trockene oder feuchte Betriebsweise im Unterdruck/Überdruck

ZULASSUNG

  • CE-Zertifikatsnummer: 0036 CPR 9174 072
  • CE-Klassifikationen nach DIN EN 1856-2:
    • Ohne Beschichtung: T200 - N1 - D - V2 - L50040 - G400M (DN 60 - 300)
    • Mit Beschichtung: T200 - N1 - D - V2 - L50040 - GxxNM (DN 60 - 150)
    • Für feuchte Betriebsweise: T200 - P1 - W - V2 - L50040 - O50M (DN 60 - 300)

WANDSTÄRKE / MATERIAL

  • Innenrohr: Mindestens 0,4 mm (Werkstoff 1.4404)
  • Außenoberfläche: Mit oder ohne hitzebeständige Silikonfarbe

EINBAU

Der Einbau erfolgt gemäß der Montageanleitung, den relevanten DIN-Normen sowie den bau- und sicherheitsrechtlichen Vorschriften (z.B. DIN V 18160-1, LBauO, FeuVo). Der erforderliche Querschnitt muss nach DIN EN 13384-1 bestimmt und vom Fachunternehmen überprüft werden.

ABSTIMMUNG

Vor der Montage muss die Ausführung der Anlage mit dem zuständigen Bezirksschornsteinfeger abgesprochen werden.

PELLET-LINE SYSTEM

  • Verbindungsleitung aus Edelstahl mit innenliegender Dichtung für den Anschluss an Pelletöfen im Wohn- und Sichtbereich
  • Material: Edelstahl 1.4404 (316L)
  • Oberfläche: Hitzebeständige Silikonfarbe (Unlackiert, Schwarz oder Gussgrau)
  • Wandstärke: 0,4 mm
  • Innendurchmesser: Ø 80 - 100 mm (weitere auf Anfrage)
  • Verbindung: Steckverbindung mit innenliegender Spezialdichtung
  • Eigenschaften: Rußbrandbeständig oder feuchteunempfindlich, Druckdicht bis 200 Pa
  • Einsatzbereiche: Verbindungsleitung zu Pelletöfen

Aus welchem Material besteht der Anschlussstutzen mit integriertem Wandfutter der Jeremias Pellet-Line?
Der Anschlussstutzen mit integriertem Wandfutter wird aus hochlegiertem, austenitischem Edelstahl der Werkstoffnummer 1.4404 gefertigt, einer Legierung, die auch unter der Bezeichnung 316L bekannt ist. Die Wandstärke beträgt mindestens 0,4 mm, was eine hohe Korrosionsbeständigkeit im Wohn- und Sichtbereich sicherstellt.

Wie werden die einzelnen Pellet-Line Bauteile miteinander verbunden?
Die Verbindung erfolgt über eine eingezogene Steckverbindung mit einer werkseitig eingelegten Spezialdichtung in einer eingeformten Sicke. Zusätzliche Klemmbänder werden dafür nicht benötigt, was die Montage spürbar erleichtert.

Wie druckdicht ist die Steckverbindung der Pellet-Line?
Die Steckverbindung ist bis zu einem Überdruck von 200 Pa dicht. Damit eignet sich das System sowohl für den klassischen Unterdruckbetrieb als auch für Pelletöfen, die im leichten Überdruck arbeiten.

In welcher Optik ist der Anschlussstutzen mit integriertem Wandfutter erhältlich?
Dieses Bauteil ist in der Ausführung unlackiert (blanker Edelstahl, Hochglanz) erhältlich. Die Jeremias Pellet-Line gibt es darüber hinaus unlackiert, in Schwarz und in Gussgrau, sodass sich die Verbindungsleitung farblich an deinen Pelletofen anpassen lässt.

Für welche Feuerstätten ist die Pellet-Line vorgesehen?
Die Pellet-Line wurde speziell als Verbindungsleitung zwischen Pelletöfen und Schornstein entwickelt und ist für den Einsatz im Wohn- und Sichtbereich konzipiert. Die integrierte Spezialdichtung verhindert außerdem, dass Pelletstaub in den Wohnraum gelangt.

Wofür wird ein Anschlussstutzen mit integriertem Wandfutter benötigt?
Dieses Bauteil verbindet ein Ø 100 mm Pellet-Line Rohr mit einer Wanddurchführung von Ø 180 mm. Anschlussstutzen und Wandfutter sind in einem Bauteil zusammengefasst, wodurch sich die Wanddurchführung mit weniger Einzelteilen und ohne zusätzliche Dichtstelle montieren lässt.

Welche zwei Durchmesser sind bei diesem Bauteil zu beachten?
Der Anschlussstutzen selbst hat einen Durchmesser von Ø 100 mm, während das integrierte Wandfutter für eine Wanddurchführung von Ø 180 mm ausgelegt ist. Beide Maße solltest du vor der Bestellung mit deiner Wandstärke und deinem Ofenrohr abgleichen.

Kann an das Wandfutter direkt ein Ofenrohr mit 2 mm Wandstärke angeschlossen werden?
Ja, an das integrierte Wandfutter lässt sich ein Ofenrohr mit 2 mm Wandstärke direkt anschließen, sodass sich auch Bauteile anderer gängiger Ofenrohrsysteme unkompliziert einbinden lassen.

Muss die Wanddurchführung zusätzlich gedämmt werden?
Ob eine zusätzliche Dämmung der Wanddurchführung notwendig ist, hängt von der Wandkonstruktion und den örtlichen Brandschutzvorgaben ab. Kläre diesen Punkt am besten vorab mit deinem Schornsteinfeger oder Fachbetrieb.

Muss der Schornsteinfeger vor dem Einbau informiert werden?
Ja, die geplante Ausführung der Anlage sollte vor der Montage mit dem zuständigen Bezirksschornsteinfeger abgesprochen werden. Er prüft unter anderem den erforderlichen Rohrquerschnitt nach DIN EN 13384-1 und nimmt die fertige Feuerstätte ab.

Ist die Pellet-Line auch für eine feuchte Betriebsweise geeignet?
Die Bauteile sind rußbrandbeständig beziehungsweise feuchteunempfindlich ausgeführt und lassen sich dadurch sowohl für die trockene als auch für die feuchte Betriebsweise im Unter- oder Überdruck einsetzen.

Nach welchen Normen und Vorschriften erfolgt der Einbau?
Der Einbau richtet sich nach der beiliegenden Montageanleitung sowie den einschlägigen Normen und bauordnungsrechtlichen Vorgaben, unter anderem DIN V 18160-1 sowie den jeweiligen Landesbauordnungen und Feuerungsverordnungen.

Wie reinigt man Pellet-Line Bauteile aus Edelstahl im laufenden Betrieb?
Wische die sichtbaren Edelstahlflächen regelmäßig mit einem weichen, trockenen oder leicht feuchten Tuch ab. Scheuernde, chlor- oder säurehaltige Reinigungsmittel solltest du vermeiden, da sie die Oberfläche und damit die Korrosionsbeständigkeit angreifen können.
