Kupfer Pressfitting Bogen 90° 28 mm Innen x Aussen V+M-Kontur DVGW

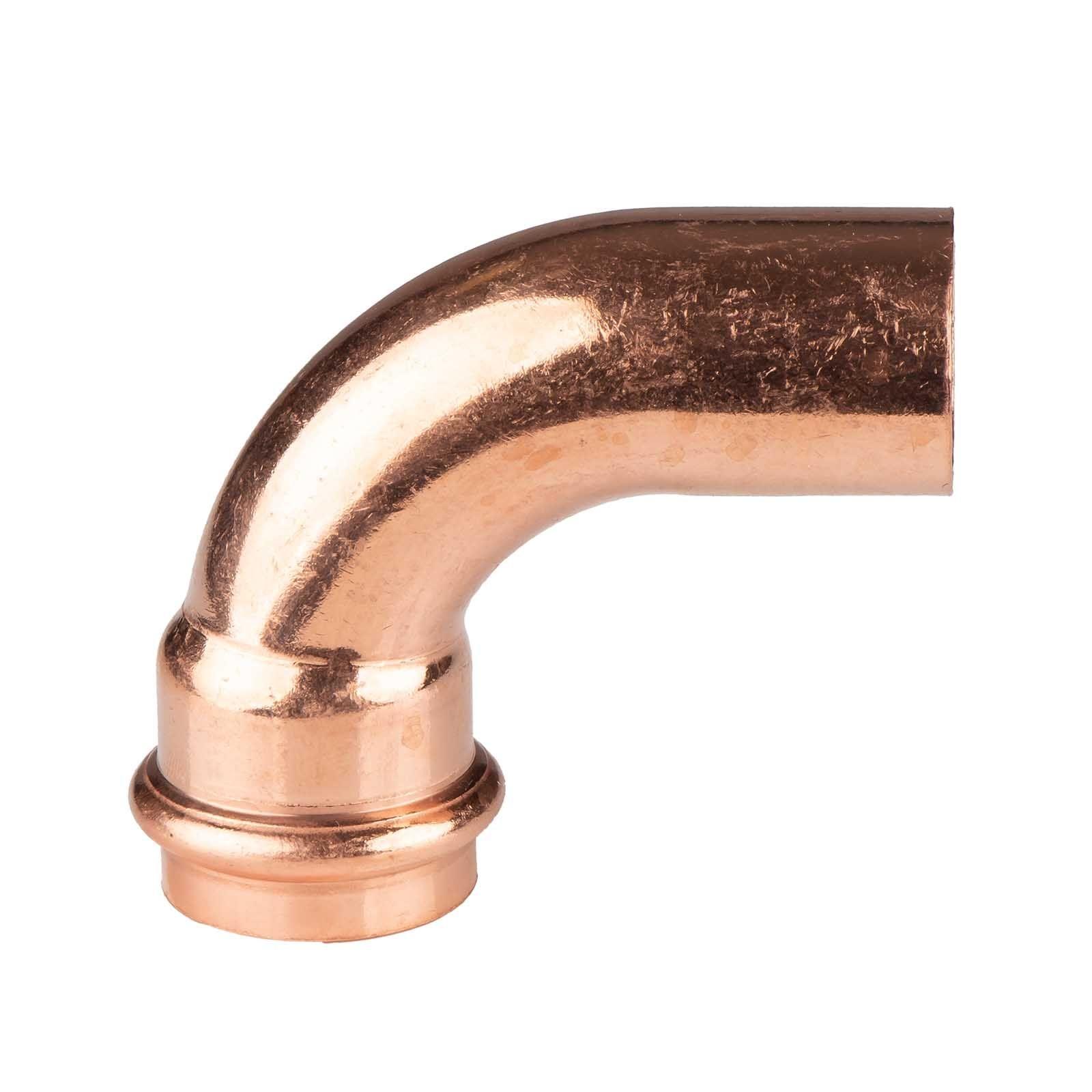

Kupfer Pressfitting Bogen 90° 28 mm Innen x Aussen V+M-Kontur DVGW – Bild 2 von 2

Kupfer Pressfitting Bogen 90° 28 mm Innen x Aussen V+M-Kontur DVGW

Name: Kupfer Pressfitting Bogen 90° 28 mm Innen x Aussen V+M-Kontur DVGW
Brand: PIPETEC
SKU: 300IA9028
Price: 7.32 EUR
Availability: InStock

Pipetec Qualitäts-Kupfer-Press-Fitting für eine sichere Verbindung für Kupferrohre und erfüllt nahezu alle Anforderungen in haustechnischen und industriellen Anlagen.

-48% 14,02 €

(auf UVP des Herstellers)

7,32 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 300IA9028
Lieferzeit: 1 - 3 Werktage

Pipetec Kupfer Pressfitting Bogen 90° 28 mm Innen x Aussen – V- und M-Kontur – DVGW

Das Pipetec Kupfer-Press-System bietet eine sichere Verbindung für Kupferrohre und erfüllt nahezu alle Anforderungen in haustechnischen und industriellen Anlagen. Es ist speziell für die professionelle Verbindung von Kupferrohren konzipiert, verfügt über eine DVGW-Zertifizierung und ist somit für die Installation von Trinkwasserleitungen zugelassen. Die Verwendung in Verbindung mit einem nach DVGW-Richtlinien zertifizierten Kupferrohr ist erforderlich! Für die Verwendung in Gasleitungen besteht keine Zulassung!
Die Pressfittings bestehen aus hochreinem Kupfer (Cu-DHP) (CW024A) und Bronze für hochreine Gussteile. Sie sind mit einem Hochleistungsdichtring aus EPDM ausgestattet und für den Einsatz mit Trinkwasser geeignet. Für das Verpressen mit V- und M-Pressbacken geeignet.

Anwendungsbereiche:

Trinkwasserinstallationen
Heizung/Heizkörperanbindung
Druckluftanlagen
nicht zugelassen für Gasinstallationen

Ihre Vorteile:

sichere, einfache und schnelle Verarbeitung
für Fachleute und Heimwerker gleichermaßen geeignet
erstklassige, hochwertige Qualität
ungepresst undicht dank innovativem Sicherheitssystem
Hohe hydraulische & mechanische Festigkeit (V-Kontur mit Rohreinführungsschiene)
bakteriostatische Eigenschaften

Max. Betriebsdruck: 16 bar
Max. Betriebstemperatur: 110°C
Kupferfittings gemäß UNI 11065
Kupfer nach EN 1412: Cu-DHP
Bronzelegierung mit hohem Technologiegehalt und geringem Bleigehalt nach EN 1982
O-Ring aus EPDM gemäß EN 681-1
DIN-DVGW geprüft und zugelassen für Trinkwasserleitungen
Die technischen Regeln der Trinkwasserinstallation gemäß UNI EN 806:2008 und UNI 9182:2010 sind zu beachten

Was bedeutet die Bezeichnung innen mal aussen bei diesem Bogen?

Der Bogen hat auf einer Seite ein Einsteckende (Muffe), auf das ein Kupferrohr aufgesteckt wird, und auf der anderen Seite ein Einschubende, das sich direkt in die Muffe eines weiteren Fittings oder einer Armatur einstecken lässt. Das spart in beengten Einbausituationen einen zusätzlichen Rohrstutzen.

Aus welchem Material ist der Fitting gefertigt?

Der Bogen besteht aus hochreinem Kupfer (Cu-DHP, CW024A) mit Bronze-Gussanteilen und ist mit einem EPDM-Dichtring für den Trinkwassereinsatz ausgestattet.

Für welche Anwendungen ist der Bogen zugelassen?

Durch die DVGW-Zertifizierung eignet sich der Fitting für Trinkwasser- und Heizungsinstallationen. Für Gasleitungen liegt keine Zulassung vor.

Welche Presskontur wird für die 28 mm Dimension benötigt?

Verpresst wird der Fitting mit V-Kontur oder M-Kontur Pressbacken. Kontrolliere vor dem Kauf des Werkzeugs, welche Kontur dein Presswerkzeug unterstützt.

Welchem Druck und welcher Temperatur hält der Bogen stand?

Der Fitting ist für einen Betriebsdruck bis 16 bar und eine Betriebstemperatur bis 110 °C ausgelegt.

Kann ich das Einschubende direkt in ein T-Stück einstecken?

Ja, das Einschubende ist für den direkten Einbau in die Muffe eines kompatiblen Kupfer-Pressfittings mit gleicher Presskontur vorgesehen, sofern die Dimension 28 mm passt.

Wie wird das Kupferrohr auf der Muffenseite vorbereitet?

Rohr rechtwinklig ablängen, innen und außen entgraten, Einstecktiefe markieren und anschließend unter leichtem Drehen bis zum Anschlag in die Muffe einschieben.

Wie stelle ich sicher, dass die Verbindung dicht ist?

Prüfe vor dem Pressen den korrekten Sitz von Rohr und O-Ring, presse dann mit der passenden Backe vollständig durch und kontrolliere anschließend die sichtbare Presskontur am Fitting.

Ist die Verbindung nach der Montage wieder lösbar?

Nein, es handelt sich um eine dauerhaft unlösbare Pressverbindung. Änderungen erfordern das Heraustrennen des betroffenen Abschnitts.

Eignet sich der Bogen auch für Heizungsanlagen?

Ja, der Fitting ist neben der Trinkwasserinstallation ausdrücklich auch für Heizungsanlagen freigegeben.

Was ist bei hartem oder saurem Wasser zu beachten?

Bei einem pH-Wert unter 7 kann Kupfer im Lauf der Zeit angegriffen werden. Prüfe den pH-Wert deines Trinkwassers vor der Installation.

Ist der Fitting wartungsintensiv?

Eine korrekt ausgeführte Pressverbindung benötigt im Normalbetrieb keine gesonderte Wartung, eine gelegentliche Sichtkontrolle auf Dichtheit genügt.

Welche Sicherheitshinweise sind bei der Montage zu beachten?

Beachte die Warnhinweise des Herstellers auf Verpackung und in der Anleitung und lasse Montage sowie Wartung bei Bedarf durch Fachpersonal ausführen.
