Kupfer Pressfitting Sudo-Press Durchgangsverschraubung flachdichtend 22 mm Kontur V DVGW

Name: Kupfer Pressfitting Sudo-Press Durchgangsverschraubung flachdichtend 22 mm Kontur V DVGW
Brand: Seppelfricke
SKU: 4330VW22
Price: 36.09 EUR
Availability: InStock

Kupfer Pressfitting SudoPress Durchgangsverschraubung 22 mm, flachdichtend. Mit eingelegtem LBP-Dichtring und Visu-Control-Ring. Für eine schnelle und sichere Rohrmontage.

36,09 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 4330VW22
Lieferzeit: 1 - 3 Werktage

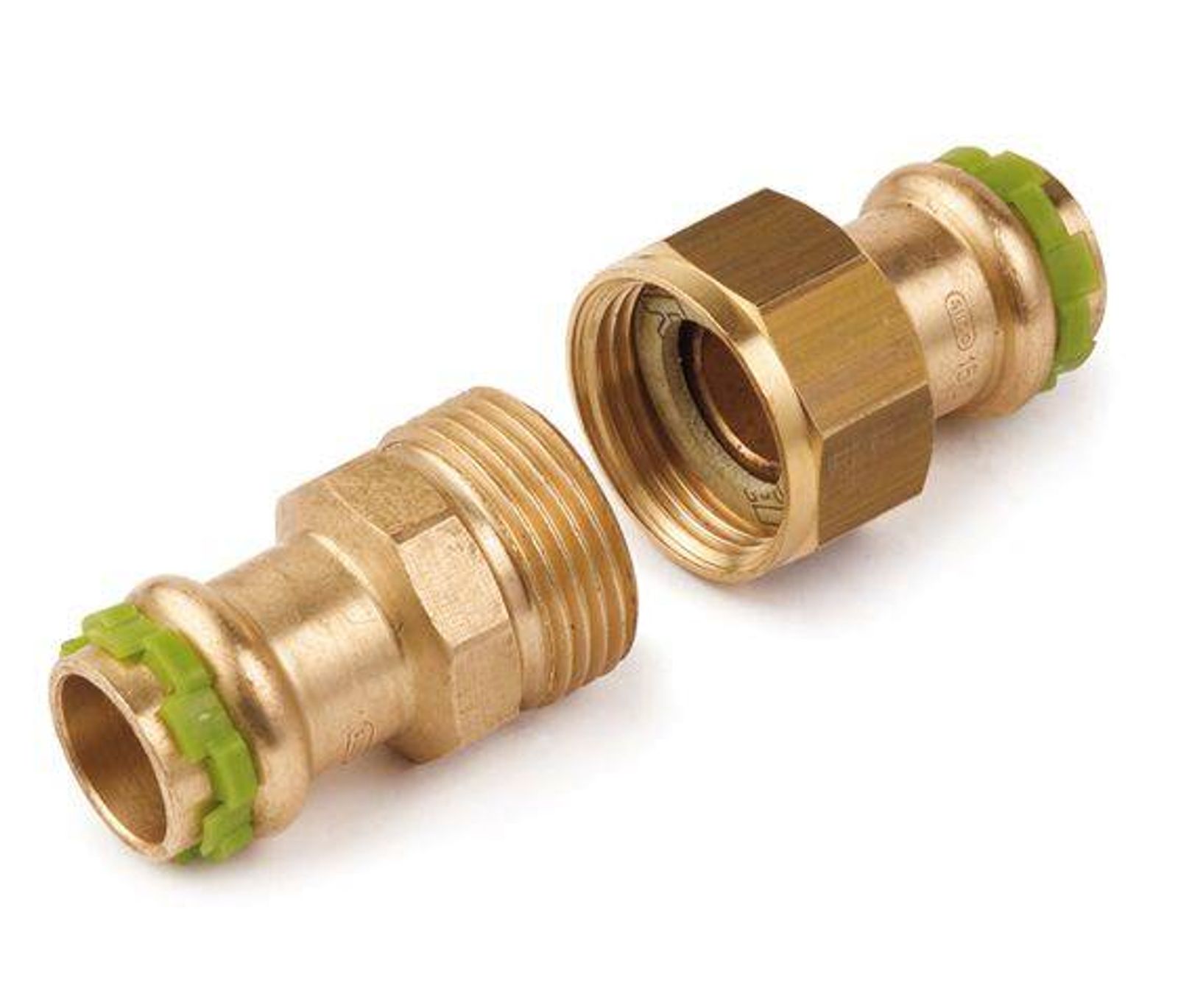

SudoPress Durchgangsverschraubung flachdichtend 22 mm, aus Rotguss, mit werkseitig eingelegtem LBP-Dichtring (aus EPDM) und Visu-Control-Ring

Mit SudoPress bietet Selfio eine neue Generation von Pressfittings für die Kupferrohrinstallation mit einer direkten und unmittelbaren Presskontrolle, die ein mögliches Vergessen von Verpressungen nahezu unmöglich macht.

Produktmerkmale

? Patentierte Visu-Control-Technologie (sicht- und tastbarer Pressindikator)

? LBP-O-Ring für technische Kontrolle (unverpresst undicht)

? Vergessen der Verpressung nahezu unmöglich dank unmittelbarer Presskontrolle

? Kein zusätzliches Markieren von bereits gepressten Verbindungen notwendig

? Fittings aus Rotguss sind mit anderen Materialien wie Kupfer, Edelstahl oder C-Stahl kompartibel

? Kompatibel mit marktüblichen Presswerkzeugen mit V-Kontur Pressbacken

Dimension Anschlüsse: 22 mm innen

Verwendbare Rohrart: Kupfer (DVGW-Arbeitsblatt GW392)

Presskontur: V

Was bedeutet flachdichtend bei dieser Verschraubung?

Die Verbindung dichtet über eine Flachdichtung am Gewinde ab, statt über das Gewinde selbst, wie es bei kegeligen Gewinden mit Hanf oder Dichtband üblich ist.

Für welche Rohrdimension ist der Fitting ausgelegt?

Er ist für 22 mm Kupferrohr vorgesehen.

Welche Presskontur wird benötigt?

SudoPress-Fittings werden mit marktüblichem Presswerkzeug in V-Kontur verpresst.

Für welchen Gewindetyp ist die Flachdichtung geeignet?

Flachdichtende Verschraubungen sind für die Kombination mit einem parallelen (G-)Gewinde vorgesehen, das eine plane Auflagefläche für die Dichtung bietet.

Kann diese Verschraubung mit einem kegeligen Gewinde verwendet werden?

Nein, bei einem kegeligen (R-)Gewinde lässt sich keine ausreichende Auflage der Flachdichtung sicherstellen, weshalb davon abzuraten ist.

Was zeigt der Visu-Control Ring an?

Der werkseitig eingelegte grüne Ring macht sichtbar, ob die Pressverbindung bereits hergestellt wurde.

Für welche Anwendungen ist der Fitting geeignet?

Er eignet sich für Trinkwasser- und Heizungsinstallationen sowie für Sanitäranwendungen.

Wie bereite ich das 22 mm Rohr für die Montage vor?

Rohr rechtwinklig ablängen, innen und außen entgraten und unter leichtem Drehen bis zum Anschlag einstecken.

Wie ziehe ich die Verschraubung richtig an?

Die Verschraubung wird mit der Flachdichtung auf das passende Gewinde aufgesetzt und mit einem geeigneten Schlüssel handfest, meist um eine Achtel- bis Viertelumdrehung über den Sitz hinaus, angezogen.

Ist die Flachdichtung vor der Montage zu prüfen?

Ja, die Dichtung und die Auflageflächen des Gewindes sollten sauber, unbeschädigt und frei von Kerben sein.

Ist nach der Montage eine Wartung notwendig?

Eine fachgerecht ausgeführte Verbindung ist wartungsfrei, eine gelegentliche Sichtprüfung auf Dichtheit reicht aus.

Welche Sicherheitshinweise sind zu beachten?

Montage, Erstinbetriebnahme und Wartung sollten nach Herstellerangaben und bei Bedarf durch Fachpersonal erfolgen.

1x Kupfer Pressfitting SudoPress Durchgangsverschraubung, flachdichtend 22 mm, VC330
