Kupfer Pressfitting Sudo-Press Kupplung 15 mm Kontur V DVGW

3,05 €

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 5270VW15
Lieferzeit: 1 - 3 Werktage

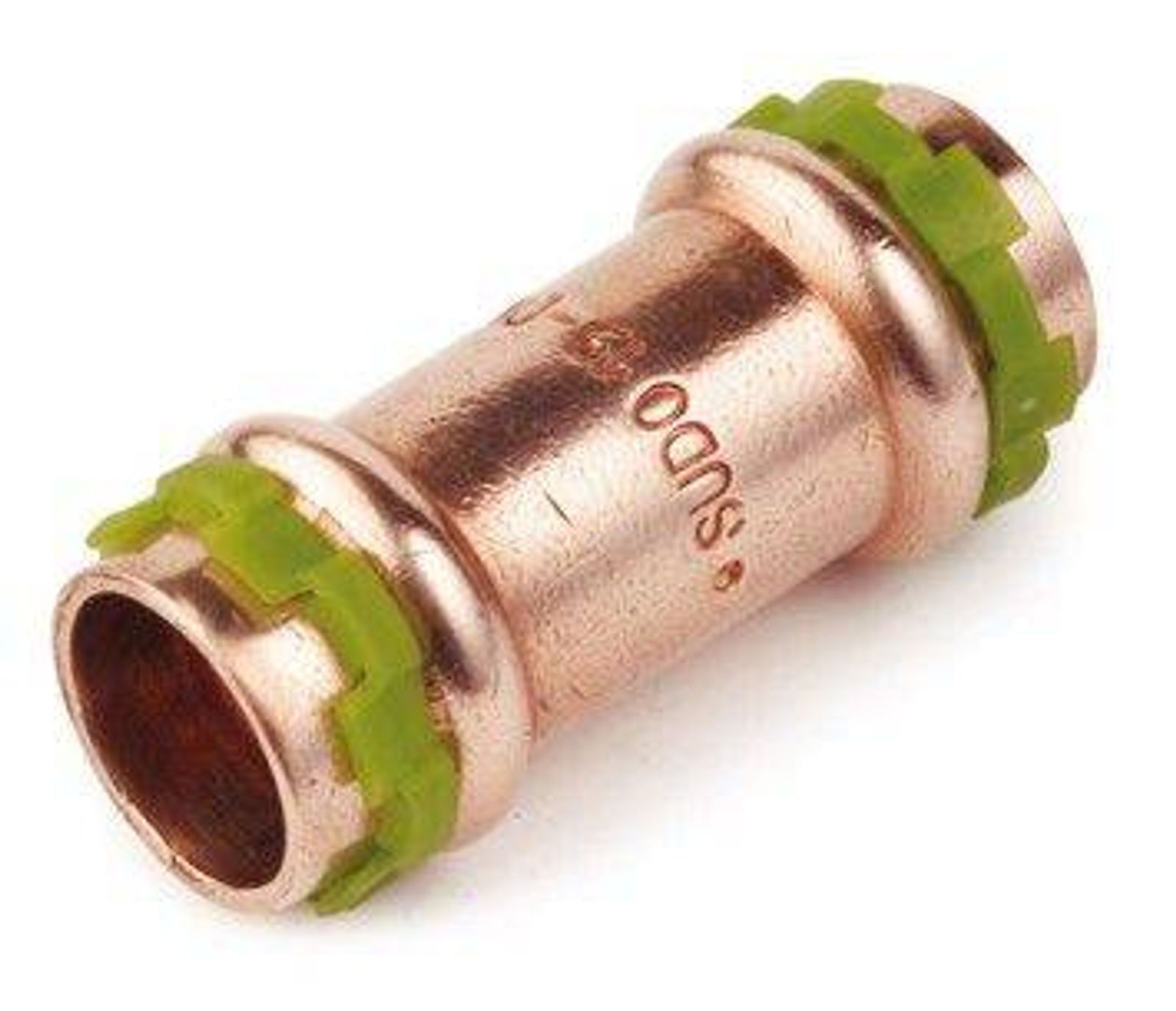

SudoPress Kupplung 15 mm auf 15 mm, aus Kupfer mit werkseitig eingelegtem LBP-Dichtring (aus EPDM) und Visu-Control Ring.

Mit SudoPress bietet Selfio eine neue Generation von Pressfittings für die Kupferrohrinstallation mit einer direkten und unmittelbaren Presskontrolle, die ein mögliches Vergessen von Verpressungen nahezu unmöglich macht.

Produktmerkmale

Patentierte Visu-Control-Technologie (sicht- und tastbarer Pressindikator)
LBP-O-Ring für technische Kontrolle (unverpresst undicht)
Vergessen der Verpressung nahezu unmöglich dank unmittelbarer Presskontrolle
Kein zusätzliches Markieren von bereits gepressten Verbindungen notwendig
Fittings aus Rotguss sind mit anderen Materialien wie Kupfer, Edelstahl oder C-Stahl kompartibel
Kompatibel mit marktüblichen Presswerkzeugen mit V-Kontur Pressbacken

Dimension Anschlüsse: 15 mm innen

Verwendbare Rohrart: Kupfer (DVGW-Arbeitsblatt GW392)

Presskontur: V

Was ist ein SudoPress-Pressfitting und wofür wird es verwendet?

Der SudoPress-Fitting ist eine Kupplung zum Verbinden von zwei 15-mm-Kupferrohren mittels Pressverbindung. Er gehört zu einer neuen Generation von Pressfittings mit einer direkten und unmittelbaren Presskontrolle.

Was ist die Visu-Control-Technologie und welchen Vorteil bietet sie?

Visu-Control ist eine patentierte Technologie mit einem sicht- und tastbaren Pressindikator am Fitting. Dadurch lässt sich auf einen Blick oder durch Ertasten erkennen, ob eine Verbindung bereits verpresst wurde, was ein Vergessen der Verpressung nahezu unmöglich macht.

Wie erkenne ich, ob eine SudoPress-Verbindung bereits verpresst wurde?

Neben dem sicht- und tastbaren Visu-Control-Indikator sorgt ein LBP-O-Ring für eine technische Kontrolle: Eine unverpresste Verbindung bleibt undicht. Zusätzliches Markieren bereits gepresster Verbindungen ist dadurch nicht mehr notwendig.

Welches Presswerkzeug wird für diesen Fitting benötigt?

Der Fitting ist mit marktüblichen Presswerkzeugen kompatibel, die über V-Kontur-Pressbacken verfügen. Presswerkzeuge mit einer anderen Kontur, etwa M-Kontur, sind für diesen Fitting nicht geeignet.

Für welche Rohrart ist dieser Pressfitting geeignet?

Der Fitting ist für Kupferrohre gemäß DVGW-Arbeitsblatt GW392 vorgesehen. Die Anschlussdimension beträgt dabei jeweils 15 mm innen.

Welche Dichtung ist im Fitting verbaut?

Der Fitting verfügt über einen werkseitig eingelegten LBP-Dichtring aus EPDM. Dieser übernimmt sowohl die Abdichtung als auch die technische Kontrollfunktion der Verbindung.

Ist der Fitting mit Presswerkzeugen anderer Hersteller kompatibel?

Ja, solange das verwendete Presswerkzeug über passende V-Kontur-Pressbacken verfügt, ist es mit diesem Fitting kompatibel. Entscheidend ist ausschließlich die Übereinstimmung der Presskontur, nicht der Werkzeughersteller.

Kann dieser Fitting auch mit Edelstahl- oder Stahlrohren kombiniert werden?

Fittings aus Rotguss sind laut Hersteller mit anderen Materialien wie Kupfer, Edelstahl oder C-Stahl kompatibel. Diese Kupplung selbst ist jedoch für den Anschluss von Kupferrohr an Kupferrohr in 15 mm ausgelegt.

Ist eine SudoPress-Verbindung nach dem Verpressen wieder lösbar?

Nein, eine fachmännisch hergestellte Pressverbindung gilt als dauerhaft und ist im Gegensatz zu Steckfittings nicht mehr lösbar. Muss eine Verbindung später verändert werden, wird das Fitting üblicherweise herausgetrennt und durch ein neues Teilstück ersetzt.

Wie lange hält eine fachgerecht hergestellte Pressverbindung?

Pressverbindungen sind in der Regel auf eine Lebensdauer von mindestens 50 Jahren ausgelegt, was etwa der typischen Nutzungsdauer einer Gebäudeinstallation entspricht. Voraussetzung dafür ist eine fachgerechte Verarbeitung mit dem passenden Werkzeug.

Was kann dazu führen, dass eine Pressverbindung undicht ist?

Häufige Ursachen sind ein falsch angesetztes Presswerkzeug, eine nicht passende Presskontur, verschmutzte oder unzureichend nachbearbeitete Rohrenden sowie eine falsche Vorbereitung wie unsachgemäßes Schneiden oder Entgraten. Die Visu-Control-Technologie dieses Fittings macht ein vergessenes Verpressen jedoch direkt sichtbar.

Muss das Rohr vor dem Verpressen besonders vorbereitet werden?

Ja, das Kupferrohr sollte rechtwinklig abgeschnitten sowie innen und außen sorgfältig entgratet und kalibriert werden. Verunreinigungen wie Schmutz oder Öl auf der Rohroberfläche sollten vor der Montage entfernt werden, da sie die Dichtheit beeinträchtigen können.

Was bedeutet die Presskontur V bei diesem Fitting?

Die V-Kontur beschreibt die Form, in die das Presswerkzeug den Dichtungsbereich beim Verpressen bringt. Nach der Pressung nimmt der O-Ring dabei eine dreieckige V-Form an, und die Presskammer besitzt im Gegensatz zur M-Kontur einen zusätzlichen Hals.

Kann ich Pressbacken mit M-Kontur für diesen Fitting verwenden?

Nein, für diesen SudoPress-Fitting werden ausschließlich Presswerkzeuge mit V-Kontur-Pressbacken benötigt. Presskonturen unterschiedlicher Systeme dürfen grundsätzlich nicht gemischt werden, da sonst keine dichte Verbindung entsteht.

Wofür steht die Abkürzung DVGW bei diesem Produkt?

DVGW steht für den Deutschen Verein des Gas- und Wasserfaches, der technische Regelwerke und Zulassungen für die Gas- und Wasserinstallation herausgibt. Die DVGW-Kennzeichnung dieses Fittings zeigt an, dass er nach dem einschlägigen Arbeitsblatt GW392 geprüft und zugelassen ist.

1x Kupfer Pressfitting SudoPress Kupplung 15 mm x 15 mm, VC270
