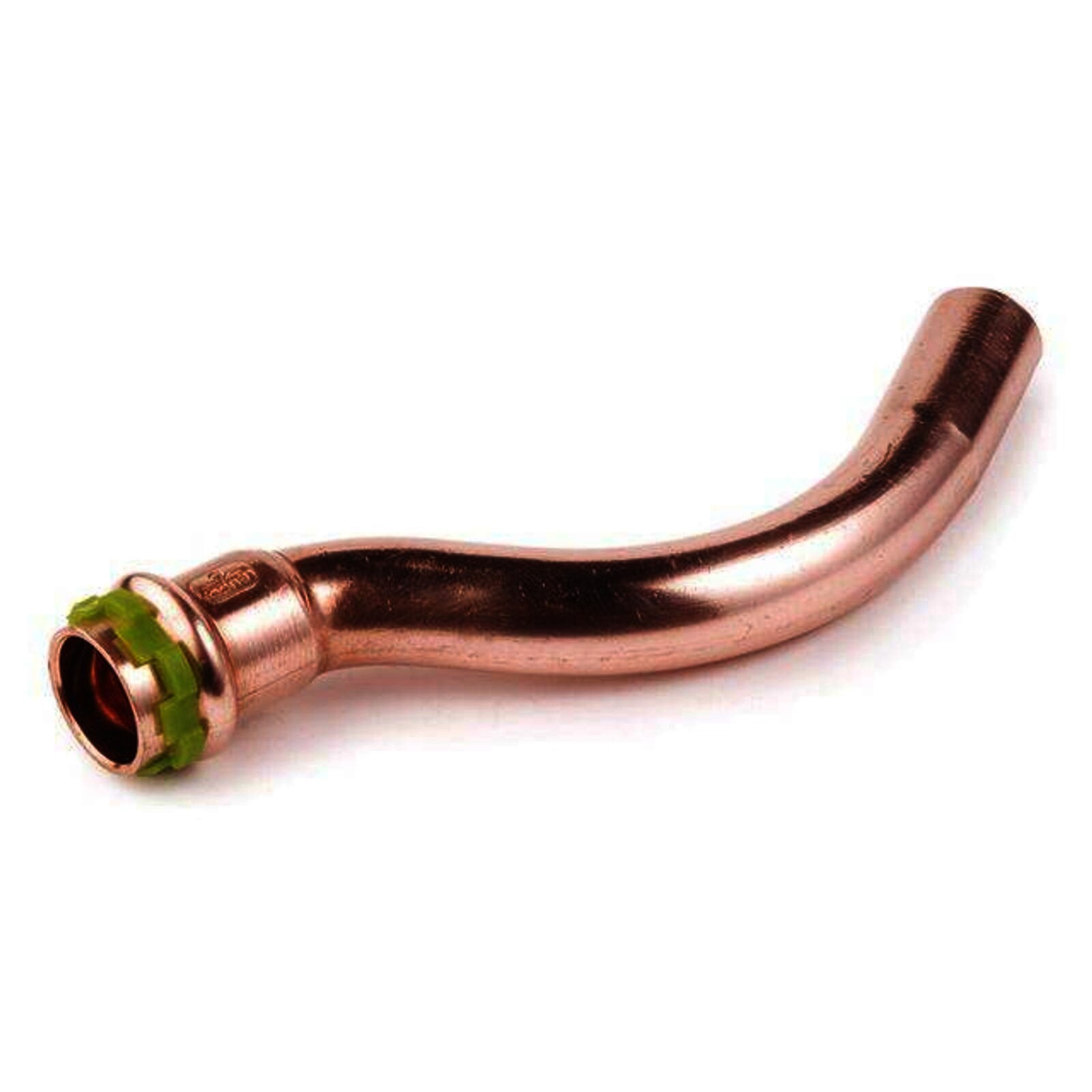

Kupfer Pressfitting Sudo-Press Übersprungbogen 12 mm innen/außen Kontur V DVGW

Name: Kupfer Pressfitting Sudo-Press Übersprungbogen 12 mm innen/außen Kontur V DVGW
Brand: Seppelfricke
SKU: 5086VW12
Price: 4.18 EUR
Availability: InStock

Kupfer Pressfitting SudoPress - Übersprungbogen 12 mm mit Innen- / Außenpressende aus Kupfer. Mit eingelegtem LBP-Dichtring und einer unmittelbaren Presskontrolle.

4,18 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 5086VW12
Lieferzeit: 1 - 3 Werktage

Kupfer Pressfitting SudoPress Übersprungbogen 12 mm Innen/Außen, VC086

SudoPress Übersprungbogen 12 mm Innen-/Außenpressende, aus Kupfer mit werkseitig eingelegtem LBP-Dichtring (aus EPDM) und Visu-Control Ring.

Mit SudoPress bietet Selfio eine neue Generation von Pressfittings für die Kupferrohrinstallation mit einer direkten und unmittelbaren Presskontrolle, die ein mögliches Vergessen von Verpressungen nahezu unmöglich macht.

Produktmerkmale:

Patentierte Visu-Control-Technologie (sicht- und tastbarer Pressindikator)
LBP-O-Ring für technische Kontrolle (unverpresst undicht)
Vergessen der Verpressung nahezu unmöglich dank unmittelbarer Presskontrolle
Kein zusätzliches Markieren von bereits gepressten Verbindungen notwendig
Fittings aus Rotguss sind mit anderen Materialien wie Kupfer, Edelstahl oder C-Stahl kompartibel
Kompatibel mit marktüblichen Presswerkzeugen mit V-Kontur Pressbacken

Dimension Anschlüsse: 12 mm innen - 12 mm außen

Verwendbare Rohrart: Kupfer (DVGW-Arbeitsblatt GW392)

Presskontur: V

Was ist ein Übersprungbogen und wofür wird er benötigt?

Ein Übersprungbogen ist ein speziell geformter Bogen, mit dem eine 12 mm Kupferleitung eine andere, parallel verlaufende Rohrleitung kreuzen kann, ohne sie zu berühren.

Was bedeutet innen/außen bei diesem Übersprungbogen?

Ein Ende ist als Einsteckmuffe (innen) ausgeführt, das andere als Einschubende (außen), sodass sich der Bogen direkt in ein weiteres kompatibles Fitting einstecken lässt.

Welche Presskontur wird für die Montage benötigt?

SudoPress-Fittings werden mit marktüblichem Presswerkzeug in V-Kontur verpresst.

Was zeigt der Visu-Control Ring an?

Der werkseitig eingelegte grüne Ring macht sichtbar, ob die Pressverbindung an der jeweiligen Seite bereits hergestellt wurde.

Für welche Anwendungen ist der Übersprungbogen geeignet?

Er eignet sich für Trinkwasser- und Heizungsinstallationen sowie für Sanitäranwendungen.

Welchem Druck und welcher Temperatur hält der Fitting stand?

Bei Heizungsinstallationen bis 100 °C und 6 bar, bei Druckluft bis 16 bar; temperaturbeständig von -20 °C bis 110 °C, kurzzeitig bis 135 °C.

Wie bereite ich das Rohrende für die Montage vor?

Rohr rechtwinklig ablängen, innen und außen entgraten und unter leichtem Drehen bis zum Anschlag in den Anschluss einstecken.

Woran erkenne ich eine vollständige Verpressung?

Nach dem Pressvorgang zeigt sich die veränderte Kontur des Fittings, zusätzlich bestätigt der Visu-Control-Ring die Verpressung.

Kann der Übersprungbogen nach der Montage wieder gelöst werden?

Nein, die Pressverbindung ist dauerhaft und nicht zerstörungsfrei lösbar.

Ist nach der Montage eine Wartung notwendig?

Eine fachgerecht verpresste Verbindung ist wartungsfrei, eine gelegentliche Sichtprüfung auf Dichtheit reicht aus.

Welche Sicherheitshinweise sind zu beachten?

Montage, Erstinbetriebnahme und Wartung sollten nach Herstellerangaben und bei Bedarf durch Fachpersonal erfolgen.

1x Kupfer Pressfitting SudoPress Übersprungbogen 12 mm Innen/Außen VC086
