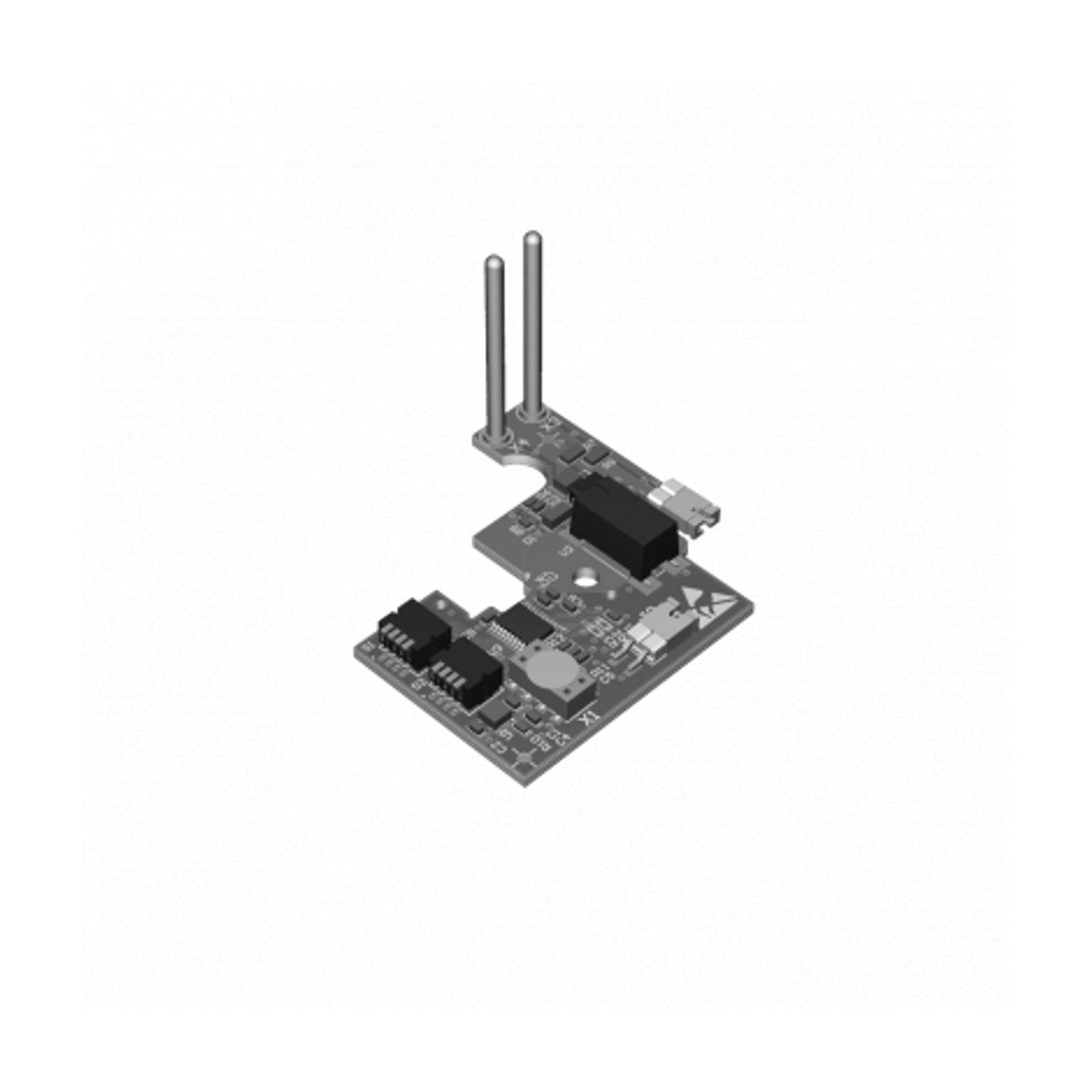

Limodor Buseingang EC-TZ

Name: Limodor Buseingang EC-TZ
Brand: Limodor
SKU: 99122
Price: 49.59 EUR
Availability: LimitedAvailability

Steckbarer Buseingang für Lüfterserie ECom zur zentralen Ansteuerung über 1-Kanal oder mittels Fernsteuereinheit LFS1 und Buseingang im 4-Kanal-Betrieb

49,59 €

inkl. MwSt. zzgl. Versandkosten

Elektroaltgerät: kostenlose Rücknahme und fachgerechtes Recycling am Ende der Nutzung

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 99122
WEEE-NR: DE44314720
Lieferzeit: 7 - 10 Werktage

Limodor Buseingang EC-TZ für Lüfterserie ECom - zur zentralen Ansteuerung

Steckbarer Buseingang für Lüfterserie ECom zur zentralen Ansteuerung über 1-Kanal oder mittels Fernsteuereinheit LFS1 und Buseingang im 4-Kanal-Betrieb, eine Codierung der Vorrangschaltung, Stummschaltung und einer Grundlaststufe ist möglich.
- Vorrangschaltung: Zentrale/Schaltereingang
- Timerauswahl: an/aus
- Betriebweise 1-Kanal-Betrieb: Grund-, Teil- od. Volllast
- Aktivierung Stummschaltung: an/aus
- Stummschaltung bei: Spannungsauf- oder abschaltung
- Nachtschaltung: Absenkung Volllast => Teillast
- 3-stufige Variante (Grundlast)
- Betriebsweise Grundlast: permanent/aus
- Grundlast-Volumenstromstufe: 15, 20, 30 od. 40 m³/h

Schaltspannung -Zentral Ansteuerung-: 24 - 230VAC/50Hz
Polarität -Zentral Ansteuerung-: potenzialfrei
Montage: Lüfterserie ECom

Buseingang für den Kleinraumventilator
Zur zentralen Ansteuerung des Lüfters
Steckbar für die Serie ECom
In der Ausführung EC-TZ
Für die Elektroinstallation der Lüftung

Wofür wird der Limodor Buseingang EC-TZ verwendet?

Er dient als Erweiterungsmodul für die Serie ECom zur zentralen Ansteuerung über ein potenzialfreies Eingangssignal.

Welche Spannungen unterstützt der Buseingang?

Er verarbeitet Eingangssignale zwischen 24 und 230 VAC an Klemme 3 und 4 des Lüftungsgerätes.

Was passiert im 1-Kanal-Betrieb?

Im 1-Kanal-Betrieb schaltet der Buseingang den Volumenstrom des angeschlossenen Gebläses.

Was ermöglicht der 4-Kanal-Betrieb?

In Kombination mit der Fernsteuereinheit LFS1 lassen sich bis zu 4 Funktionen abhängig von Prioritäten schalten.

Muss ich den Kanalmodus manuell einstellen?

Nein, das Modul erkennt automatisch, ob 1-Kanal- oder 4-Kanal-Betrieb vorliegt.

Welche Einstellungen sind codierbar?

Codierbar sind unter anderem die Vorrangschaltung, die Volumenstromauswahl im 1-Kanal-Betrieb und die Eingangsempfindlichkeit.

Ist eine Stummschaltung möglich?

Ja, eine Stummschaltung bei Spannungsauf- oder -abschaltung lässt sich codieren.

Für welche Lüfterserie ist der Buseingang geeignet?

Er ist als Erweiterungsmodul für die Serie ECom vorgesehen.

Kann ich den Buseingang mit der Fernsteuereinheit LFS1 kombinieren?

Ja, in Kombination mit der LFS1 lässt sich eine zentrale 4-Kanal-Ansteuerung realisieren.

Darf ich das Modul selbst montieren?

Da am 230-Volt-Netz gearbeitet wird, sollte die Montage nur von einer Elektrofachkraft erfolgen.

1 xLimodor Buseingang EC-TZ

Bedienungsanleitung
