Limodor Hilfsrelais EC-EK

Name: Limodor Hilfsrelais EC-EK
Brand: Limodor
SKU: 99124
Price: 50.69 EUR
Availability: LimitedAvailability

Für alle Ausführungen Lüfterserie ECom.

50,69 €

inkl. MwSt. zzgl. Versandkosten

Elektroaltgerät: kostenlose Rücknahme und fachgerechtes Recycling am Ende der Nutzung

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 99124
WEEE-NR: DE44314720
Lieferzeit: 7 - 10 Werktage

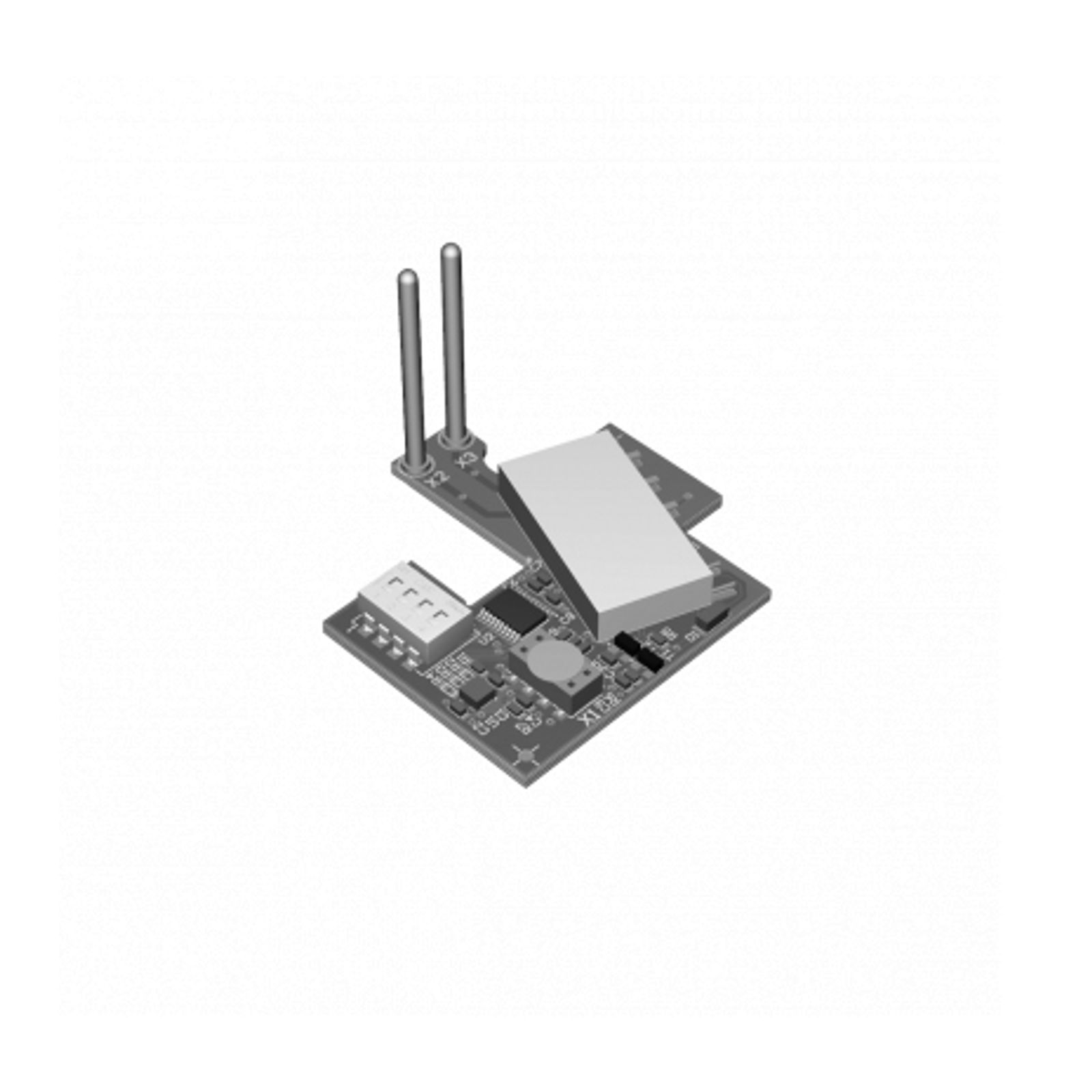

Limodor Hilfsrelais EC-EK - mit wählbarer Öffner- oder Schließerfunktion

Steckbares Relais für Lüfterserie ECom mit wählbarer Öffner- oder Schließerfunktion zu Ansteuerung eines externen Stromverbrauchers (z.B. motorische Zulufteinrichtung) bei Lüfterbetrieb. Für alle Ausführungen Lüfterserie ECom.

Schaltspannung: 230VAC/50Hz
Polarität: potenzialfrei
Schaltleistung (max.): 2,0 A
Montage: Lüfterserie ECom

Wofür wird das Limodor Hilfsrelais EC-EK verwendet?

Es dient zur Ansteuerung externer Komponenten wie einer motorischen Zulufteinrichtung im Zusammenspiel mit der Gebläseeinheit ECom.

Wie wird das Relais montiert?

Es wird steckbar inklusive Kontaktstiften und Niederhalter am Leistungsteil ECom100..15N befestigt.

Welche Klemmen werden für die Schaltung genutzt?

Das Relais schaltet eine extern anliegende Spannung an Klemme 5 und 6 der Netzklemme.

Kann ich wählen, wie das Relais schaltet?

Ja, es lässt sich als Schließer, bei dem der Ausgang aktiv wird, oder als Öffner konfigurieren.

In Abhängigkeit welcher Lüfterstufen kann das Relais schalten?

Die Schaltung lässt sich abhängig von Voll-, Teil- und/oder Grundlaststufe des Gebläses auswählen.

Wofür eignet sich das Relais in Kombination mit AD-UP?

In Verbindung mit der Steuerung AD-UP für den Wandlüfter Airodor lässt sich darüber ein Zuluftbetrieb anfordern.

Für welche Lüfterserie ist das EC-EK vorgesehen?

Es ist als Erweiterungsmodul speziell für die Serie ECom konzipiert.

Gibt es eine vergleichbare Variante für die Serie compact?

Ja, für die Serie compact-E steht das Hilfsrelais C-EK zur Verfügung.

Darf ich das Relais selbst einbauen?

Da am 230-Volt-Netz gearbeitet wird, sollte die Montage nur von einer Elektrofachkraft bei getrennter Stromversorgung erfolgen.

Ist das Relais mit anderen Zusatzmodulen kombinierbar?

Ja, es lässt sich mit weiteren Erweiterungsmodulen der ECom-Serie kombinieren.

1 xLimodor Hilfsrelais EC-EK

Bedienungsanleitung
