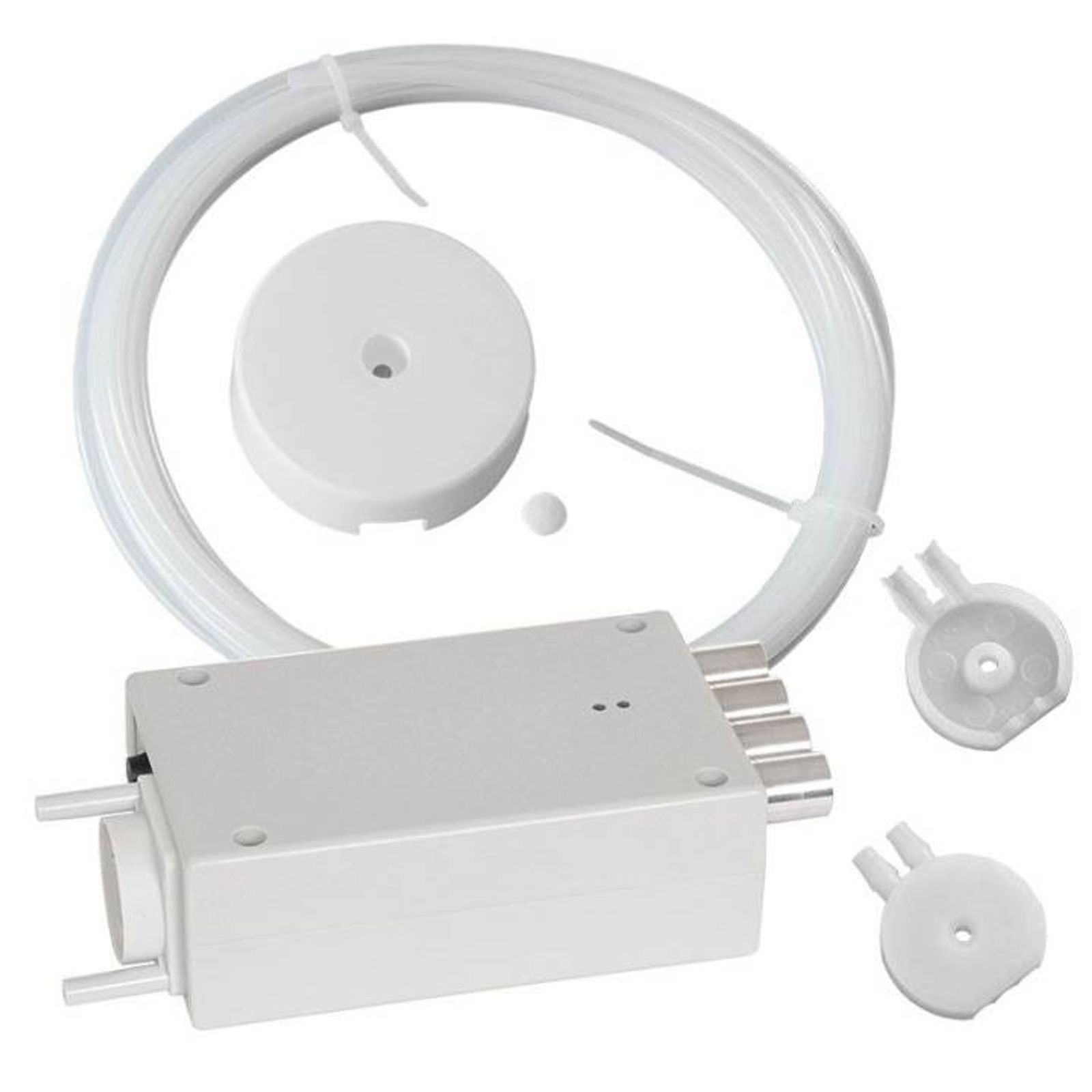

Luftdruckwächter P4 Standard Typ 1 komplett mit 6 m Luftschlauch

Luftdruckwächter P4 Standard Typ 1 komplett mit 6 m Luftschlauch

Der Luftdruckwächter P4 Standard ist eine Sicherheitseinrichtung die einen gleichzeitigen Betrieb einer Dunstabzugshaube oder einer anderen Ablufteinrichtung in Verbindung mit einer raumluftabhängigen Feuerstätte ermöglicht. Der bestimmungsgemäße gemeinsame Betrieb einer Dunstabzugshaube (Abluftanlage) und einer Feuerstätte setzt voraus, dass sowohl die Verbrennungsluftversorgung der Feuerstätte als auch die betriebs- und brandsichere Abführung der Abgase der Feuerstätte sichergestellt ist und der vom Hersteller empfohlene Brennstoff verwendet wird.
Der Luftdruckwächter P4 Standard ersetzt nicht die fachgerechte Bemessung und Ausführung der raumlufttechnischen und der feuerungstechnischen Anlage im Hinblick auf die notwendige Verbrennungsluftversorgung und Abgasführung im Raumluftverbund. Ein Abgasaustritt in gefährlicher Menge muss vermieden werden (30 ppm CO dürfen nicht überschritten werden).
Der Luftdruckwächter P4 Standard ist eine intelligente, elektrische Steckdose die mit einem Differenzdruckschalter stromlos geschalten wird, wenn Unterdruck im Aufstellungsraum des Abluftgerätes von 4 Pascal gegenüber der Außenatmosphäre vorhanden ist.
Die Sensorik sowie die sicherheitsrelevanten Bauteile des Luftdruckwächters sind doppelt ausgeführt (redundant). Das Gerät arbeitet somit weitgehend selbstprüfend.
Es gibt drei Voraussetzungen für den Einsatz des P4 Standard:
 - nur ein einziges Abluftgerät (z.B. Dunstabzugshaube, Badlüfter)
 - max. Leistung des Abluftgerätes 400 W
 - das Abluftgerät ist vom Hersteller steckerfertig (Verlängerungen sind nicht zulässig!)

Mit dem Luftdruckwächter P4 Standard können Sie verhindern, dass Ihr Abluftgerät weiter betrieben werden kann, wenn der Luftdruck im Wohnraum gegenüber dem Außendruck um mehr als 4 Pa sinkt. Die im Luftdruckwächter P4 Standard integrierte Schuko Steckdose, an der das angeschlossene Gerät mit Strom versorgt wird, unterbricht dann die Stromversorgung. Schaltet der Luftdruckwächter P4 Standard die angeschlossene Anlage im Bedarfsfall ab, muss für ausreichend Fischluftzufuhr gesorgt werden, um die angeschlossene Anlage wieder einzuschalten.
Die angeschlossene Anlage wird so lange gesperrt, bis durch ausreichende Luftzufuhr der Luftdruck wieder ausgeglichen ist. Die Luftzufuhr kann z.B. durch Öffnen eines Fensters erreicht werden. Wenn der gefährliche Unterdruck nicht mehr vorhanden ist, schaltet sich der Luftdruckwächter selbsttätig wieder ein.
Schaltet der Luftdruckwächter innerhalb einer Stunde 3mal ab, erfolgt keine automatische Einschaltung mehr! 3-fach Abschaltung.
Der Luftdruckwächter muss dann kurzzeitig stromlos geschalten werden indem Sie z.B. den Netzstecker vom Luftdruckwächter P4 Standard ziehen, oder die Gerätesicherung herausdrehen und gleich wieder einschrauben.

Funktionsweise:
Über einen Luftschlauch (2x) strömt die Außenluft über die Anschlussnippel und die Filter zum Differenzdruckschalter, der sich im Innenbereich des Gebäudes, zusammen mit der 230 V-Steckdose im P4-Gehäuse befindet.
Ebenso über Luftfilter (2x) strömt die Gebäude-Innenluft zum Differenzdruckschalter.
Sinkt der Luftdruck der gemessenen Innenluft im Vergleich zur Außenluft um mehr als 4 Pascal, wird das zu betreibende Abluftgerät (z.B. Dunstabzugshaube) spätestens nach 3 Minuten ausgeschaltet.
Erst wenn die Druckdifferenz unter 4 Pa sinkt wird das angeschlossene Abluftgerät wieder mit Strom versorgt.

ACHTUNG

Beachten Sie dass der Luftdruckwächter sowie Zubehör ausschließlich von qualifiziertem Fachpersonal installiert und angeschlossen werden darf!
