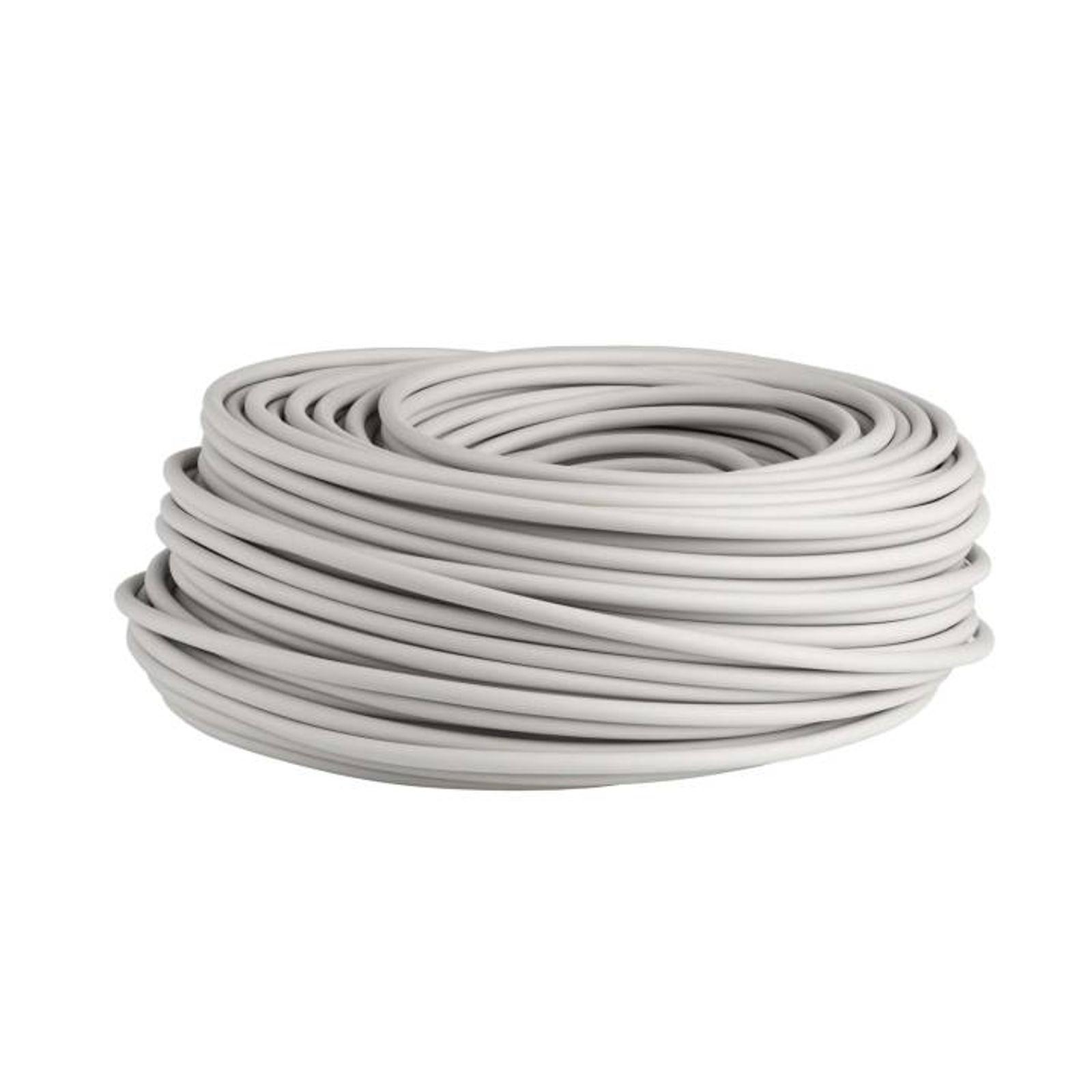

Mantelleitung PVC grau NYM-J 5 x 1,5 Eca 100 Meter

Mantelleitung PVC grau NYM-J 5 x 1,5 Eca 100 Meter – Bild 2 von 2

Mantelleitung PVC grau NYM-J 5 x 1,5 Eca 100 Meter

Name: Mantelleitung PVC grau NYM-J 5 x 1,5 Eca 100 Meter
Brand: Keine Marke
SKU: NYM-J-5X1-5ECA-RI-100
Price: 126.05 EUR
Availability: InStock

Die Mantelleitung NYM-J 5 x 1,5 ECA ist, nach VDE 0250, geeignet zur Verlegung über, auf, im und unter Putz in trockenen, feuchten und nassen Räumen.

126,05 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 100 Meter (1,26 € / 1 Meter)
Versandart: Paket
Artikelnummer: NYM-J-5X1-5ECA-RI-100
Lieferzeit: 1 - 3 Werktage

Mantelleitung PVC grau NYM-J 5 x 1,5 Eca - 100 Meter

Die Mantelleitung NYM-J 5 x 1,5 ECA ist, nach VDE 0250, geeignet zur Verlegung über, auf, im und unter Putz in trockenen, feuchten und nassen Räumen. Außerdem ist eine Verlegung im Mauerwerk und Beton möglich, ausgenommen eine direkte Einbettung in Schüttel-, Rüttel- oder Stampfbeton. Die Mantelleitung ist auch für die Verwendung im freien geeignet, solange diese vor direkter Sonneneinstrahlung geschützt ist. Eine Verlegung innerhalb des Erdreiches ist nicht möglich.

Aderfarbcode nach VDE 0293.

Verarbeitung nur durch eine Elektrofachkraft. Es besteht die Gefahr eines Brandes oder elektischen Schlages!

Leiter-Material: Kupfer
Leiter-Nennquerschnitt: 1,5 mm²
Leiter-Klasse: Kl.1 = eindrähtig
Ader-Zahl: 5
Werkstoff Aderisolation: Polyvinylchlorid (PVC)
Ader-Kennzeichnung: Farbe
Max. Leitertemperatur: 70 °C
Schutzleiter: Ja
Schirm: Nein
Beidraht: Nein
Schutzhülle: Ohne
Bewehrung/Armierung: Ohne
Mantelmaterial: Polyvinylchlorid (PVC)
Mantel-Farbe: Grau
Brandverhaltensklasse nach EN 13501-6: Eca
Flammwidrig: Nach EN 60332-1-2
Raucharm nach EN 61034-2: Nein
Isolationserhalt: Nein
Außendurchmesser ca: 10,8 mm
Zul. Kabelaußentemperatur bei Montage/Handling: 5..70 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung: -40..70 °C
Nennspannung U0: 300 V
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt: 44 mm
Nennspannung U: 500 V

Wofür eignet sich die Mantelleitung NYM-J 5x1,5 mm² Eca?

Die Mantelleitung ist nach VDE 0250 für die Verlegung über, auf, im und unter Putz in trockenen, feuchten und nassen Räumen zugelassen. Sie eignet sich außerdem für die Verlegung im Mauerwerk und in Beton, mit Ausnahme der direkten Einbettung in Schüttel-, Rüttel- oder Stampfbeton.

Kann die Leitung im Freien verlegt werden?

Ja, eine Verlegung im Freien ist möglich, solange die Leitung vor direkter Sonneneinstrahlung geschützt bleibt. Für dauerhaften UV-Kontakt ist sie nicht ausgelegt.

Ist eine Verlegung im Erdreich möglich?

Nein, die Mantelleitung NYM-J ist nicht für die direkte Verlegung im Erdreich zugelassen. Für erdverlegte Stromkreise wird stattdessen ein Erdkabel vom Typ NYY benötigt.

Wie viele Adern hat diese Leitung und wofür wird die 5-adrige Ausführung genutzt?

Die Leitung besitzt 5 Adern mit je 1,5 mm² Querschnitt. Diese Ausführung wird häufig für Drehstromanwendungen mit 400 V genutzt, etwa für Herdanschlüsse oder dreiphasige Verbraucher, bei denen mehrere Außenleiter und ein Neutralleiter benötigt werden.

Aus welchem Material besteht der Leiter?

Der Leiter besteht aus Kupfer und ist eindrähtig (Leiterklasse 1) ausgeführt, was eine feste Verlegung erleichtert.

Welche maximale Leitertemperatur ist zulässig?

Die zulässige maximale Leitertemperatur liegt bei 70 °C. Bei Montage und Handling ist ein Temperaturbereich von 5 bis 70 °C einzuhalten.

Für welche Spannung ist die Leitung ausgelegt?

Die Leitung ist für eine Nennspannung U0 von 300 V und U von 500 V ausgelegt und damit für alle üblichen Haushalts- und Gewerbenetze mit 230/400 V ausreichend dimensioniert.

Wie groß ist der Außendurchmesser der Leitung?

Der Außendurchmesser beträgt etwa 10,8 mm.

Welchen minimalen Biegeradius sollte man bei der festen Verlegung einhalten?

Für den stationären, fest verlegten Einsatz wird ein minimaler Biegeradius von etwa 44 mm empfohlen, um Beschädigungen an Mantel und Adern zu vermeiden.

Ist die Leitung raucharm im Brandfall?

Nein, die Leitung erfüllt nicht die Anforderungen der raucharmen Kennzeichnung nach EN 61034-2. Im Brandfall entsteht daher mehr Rauch als bei speziellen halogenfreien Leitungen. Für normale Wohn- und Gewerberäume ist das unproblematisch.

Welche Brandverhaltensklasse hat die Leitung?

Die Leitung ist nach EN 13501-6 in die Brandverhaltensklasse Eca eingestuft und zusätzlich flammwidrig nach IEC/EN 60332-1-2 geprüft.

Warum sind Mantelleitungen in Deutschland meist grau?

Grau hat sich in Deutschland als Standardfarbe für NYM-Mantelleitungen etabliert, während Erdkabel vom Typ NYY meist schwarz ummantelt sind. So lassen sich beide Kabeltypen auf einen Blick unterscheiden.

Wer darf die Leitung verlegen und anschließen?

Die Verarbeitung darf ausschließlich durch eine Elektrofachkraft erfolgen, da bei unsachgemäßer Installation die Gefahr eines Brandes oder elektrischen Schlages besteht.

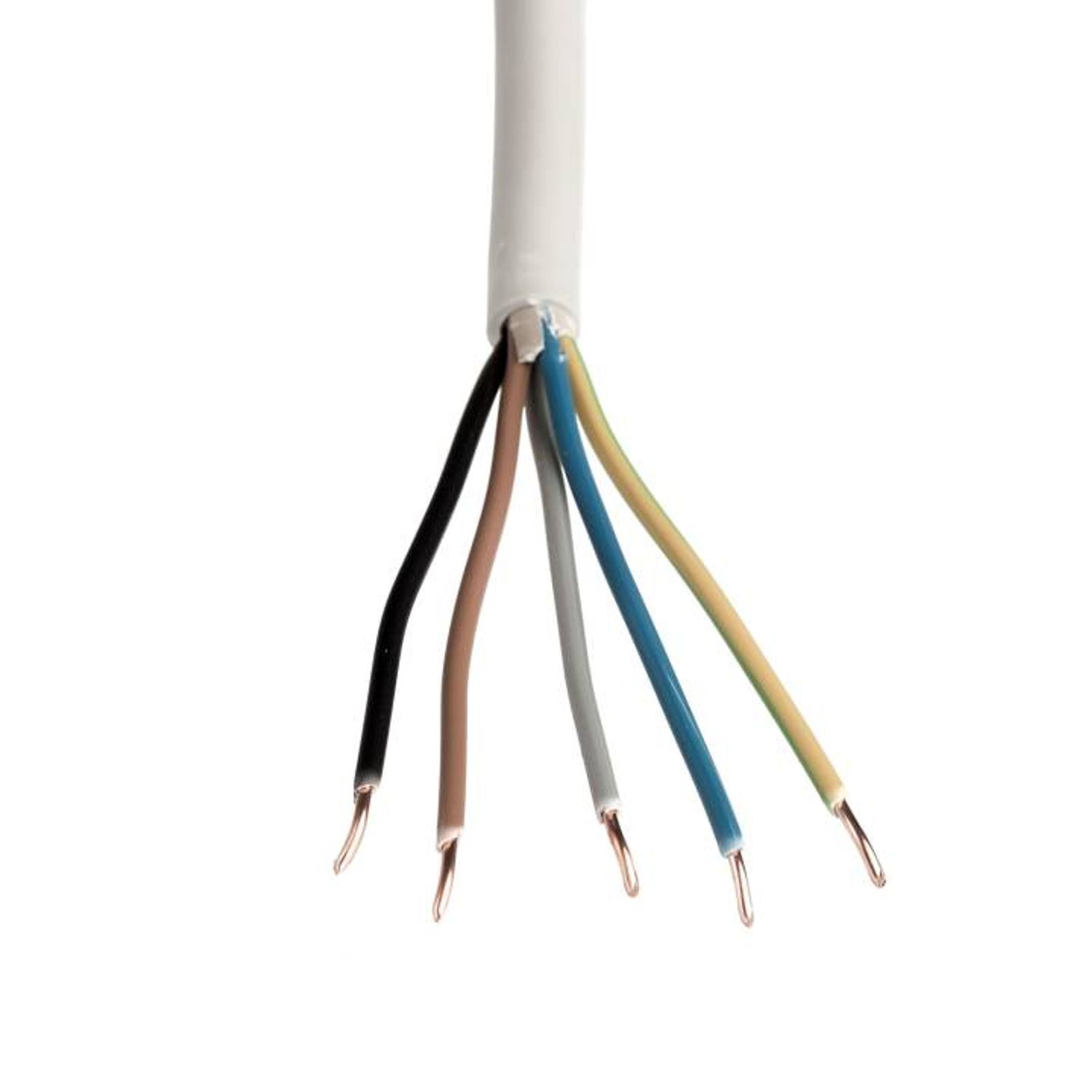

Wie sind die einzelnen Adern gekennzeichnet?

Die Aderfarbcodierung erfolgt nach VDE 0293, sodass jede Ader anhand ihrer Farbe eindeutig einem Außenleiter, dem Neutralleiter oder dem Schutzleiter zugeordnet werden kann.

Kann die Leitung in Feuchträumen wie Kellern oder Bädern eingesetzt werden?

Ja, die Leitung ist ausdrücklich auch für feuchte und nasse Räume zugelassen und damit für Keller, Waschküchen oder ähnliche Bereiche geeignet.

Was unterscheidet U0 und U bei der Spannungsangabe?

U0 gibt die zulässige Spannung zwischen einem Außenleiter und Erde an, U die zulässige Spannung zwischen zwei Außenleitern. Beide Werte zusammen zeigen, für welchen Spannungsbereich die Leitung ausgelegt ist.

100 Meter Mantelleitung PVC grau NYM-J 5 x 1,5 Eca
