Mantelleitung PVC grau NYM-J 5 x 2,5 Eca 100 Meter

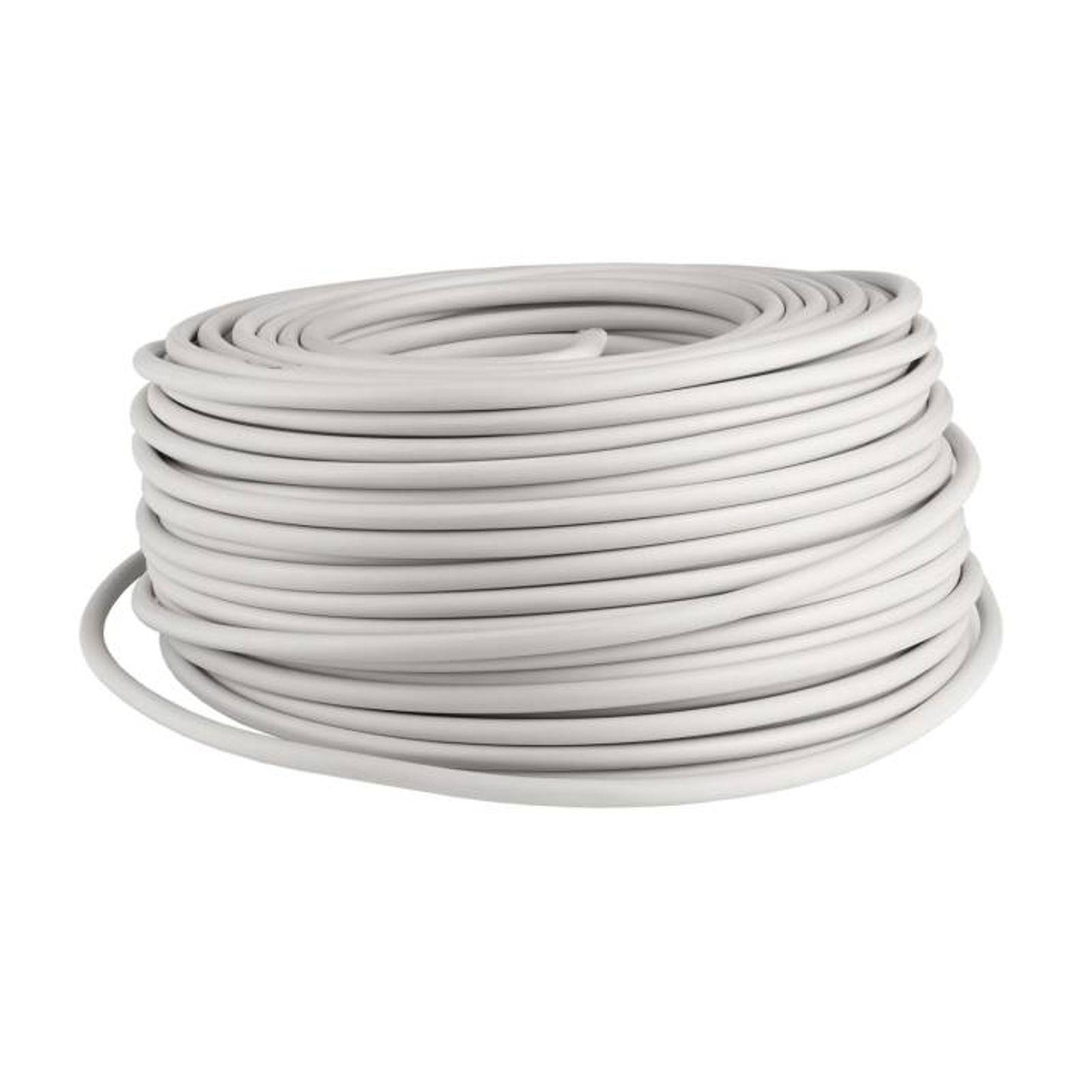

Mantelleitung PVC grau NYM-J 5 x 2,5 Eca 100 Meter – Bild 2 von 2

Mantelleitung PVC grau NYM-J 5 x 2,5 Eca 100 Meter

Name: Mantelleitung PVC grau NYM-J 5 x 2,5 Eca 100 Meter
Brand: Keine Marke
SKU: NYM-J5X2-5-ECA-RI-100
Price: 210.04 EUR
Availability: InStock

Die Mantelleitung NYM-J 5 x 2,5 ECA ist, nach VDE 0250, geeignet zur Verlegung über, auf, im und unter Putz in trockenen, feuchten und nassen Räumen.

210,04 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 100 Meter (2,10 € / 1 Meter)
Versandart: Paket
Artikelnummer: NYM-J5X2-5-ECA-RI-100
Lieferzeit: 1 - 3 Werktage

Mantelleitung PVC grau NYM-J 5 x 2,5 Eca - 100 Meter

Die Mantelleitung NYM-J 5 x 2,5 ECA ist, nach VDE 0250, geeignet zur Verlegung über, auf, im und unter Putz in trockenen, feuchten und nassen Räumen. Außerdem ist eine Verlegung im Mauerwerk und Beton möglich, ausgenommen eine direkte Einbettung in Schüttel-, Rüttel- oder Stampfbeton. Die Mantelleitung ist auch für die Verwendung im freien geeignet, solange diese vor direkter Sonneneinstrahlung geschützt ist. Eine Verlegung innerhalb des Erdreiches ist nicht möglich.

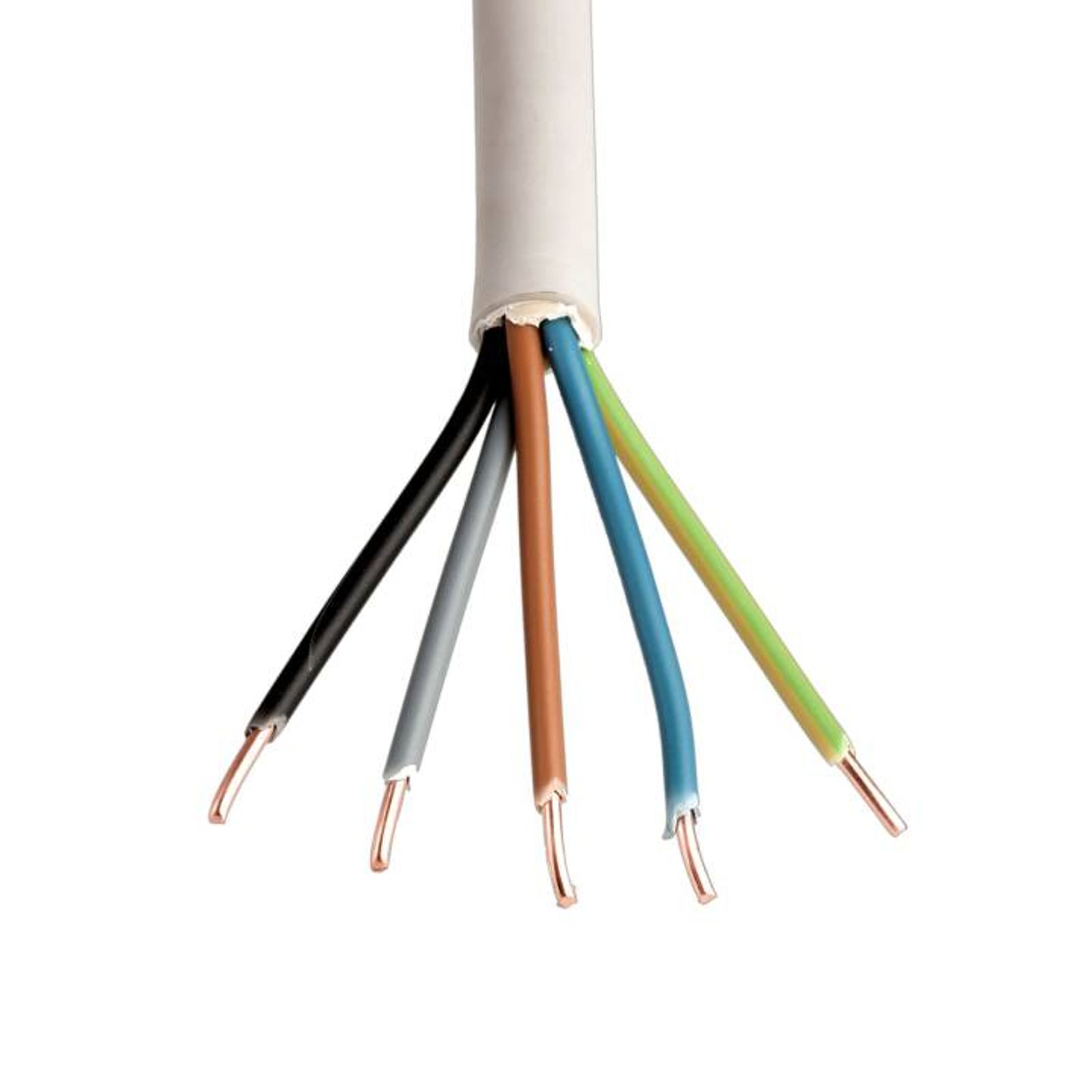

Aderfarbcode nach VDE 0293.

Verarbeitung nur durch eine Elektrofachkraft. Es besteht die Gefahr eines Brandes oder elektischen Schlages!

Leiter-Material: Kupfer
Leiter-Nennquerschnitt: 2,5 mm²
Leiter-Klasse: Kl.1 = eindrähtig
Ader-Zahl: 5
Werkstoff Aderisolation: Polyvinylchlorid (PVC)
Ader-Kennzeichnung: Farbe
Max. Leitertemperatur: 70 °C
Schutzleiter: Ja
Schirm: Nein
Beidraht: Nein
Schutzhülle: Ohne
Bewehrung/Armierung: Ohne
Mantelmaterial: Polyvinylchlorid (PVC)
Mantel-Farbe: Grau
Brandverhaltensklasse nach EN 13501-6: Eca
Flammwidrig: Nach EN 60332-1-2
Raucharm nach EN 61034-2: Nein
Isolationserhalt: Nein
Außendurchmesser ca: 12,2 mm
Zul. Kabelaußentemperatur bei Montage/Handling: 5..70 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung: -40..70 °C
Nennspannung U0: 300 V
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt: 49 mm
Nennspannung U: 500 V

Wofür eignet sich die Mantelleitung NYM-J 5x2,5 mm² Eca?

Sie ist nach VDE 0250 für die Verlegung über, auf, im und unter Putz in trockenen, feuchten und nassen Räumen zugelassen, außerdem für die Verlegung im Mauerwerk und in Beton, mit Ausnahme der direkten Einbettung in Schüttel-, Rüttel- oder Stampfbeton.

Wie viele Adern hat diese Leitung und wofür eignet sie sich?

Die Leitung besitzt 5 Adern mit je 2,5 mm² Querschnitt und eignet sich damit für Drehstromanwendungen mit 400 V, etwa für leistungsstärkere Herdanschlüsse oder dreiphasige Verbraucher.

Welchen Leiterquerschnitt haben die einzelnen Adern?

Jede Ader hat einen Nennquerschnitt von 2,5 mm².

Aus welchem Material besteht der Leiter?

Der Leiter besteht aus Kupfer und ist eindrähtig (Leiterklasse 1) ausgeführt.

Kann die Leitung im Freien verlegt werden?

Ja, eine Verlegung im Freien ist möglich, solange die Leitung vor direkter Sonneneinstrahlung geschützt bleibt.

Ist eine Verlegung im Erdreich möglich?

Nein, die Mantelleitung ist nicht für die direkte Verlegung im Erdreich zugelassen.

Welche maximale Leitertemperatur ist zulässig?

Die zulässige maximale Leitertemperatur liegt bei 70 °C. Bei Montage und Handling ist ein Temperaturbereich von 5 bis 70 °C einzuhalten.

Welche Temperatur ist nach der Montage ohne Erschütterung zulässig?

Nach der Montage ohne Erschütterung ist ein Temperaturbereich von -40 bis 70 °C zulässig.

Welchen minimalen Biegeradius sollte man bei der festen Verlegung einhalten?

Für den stationären, fest verlegten Einsatz wird ein minimaler Biegeradius von etwa 49 mm empfohlen.

Für welche Spannung ist die Leitung ausgelegt?

Die Leitung ist für eine Nennspannung U0 von 300 V und U von 500 V ausgelegt.

Wer darf die Leitung verlegen und anschließen?

Die Verarbeitung darf ausschließlich durch eine Elektrofachkraft erfolgen, da bei unsachgemäßer Installation die Gefahr eines Brandes oder elektrischen Schlages besteht.

Wie sind die einzelnen Adern gekennzeichnet?

Die Aderfarbcodierung erfolgt nach VDE 0293.

Kann die Leitung in Feuchträumen eingesetzt werden?

Ja, die Leitung ist ausdrücklich auch für feuchte und nasse Räume zugelassen.

Warum benötigt eine Drehstromanwendung mehr Adern als eine einphasige Anwendung?

Eine Drehstromanwendung mit 400 V nutzt mehrere Außenleiter gleichzeitig, sodass zusätzlich zum Neutralleiter und Schutzleiter mehrere Außenleiteradern benötigt werden.

Welche Farbe hat der Außenmantel dieser Leitung?

Der Außenmantel ist grau, der in Deutschland üblichen Standardfarbe für NYM-Mantelleitungen.

100 Meter Mantelleitung PVC grau NYM-J 5 x 2,5 Eca
