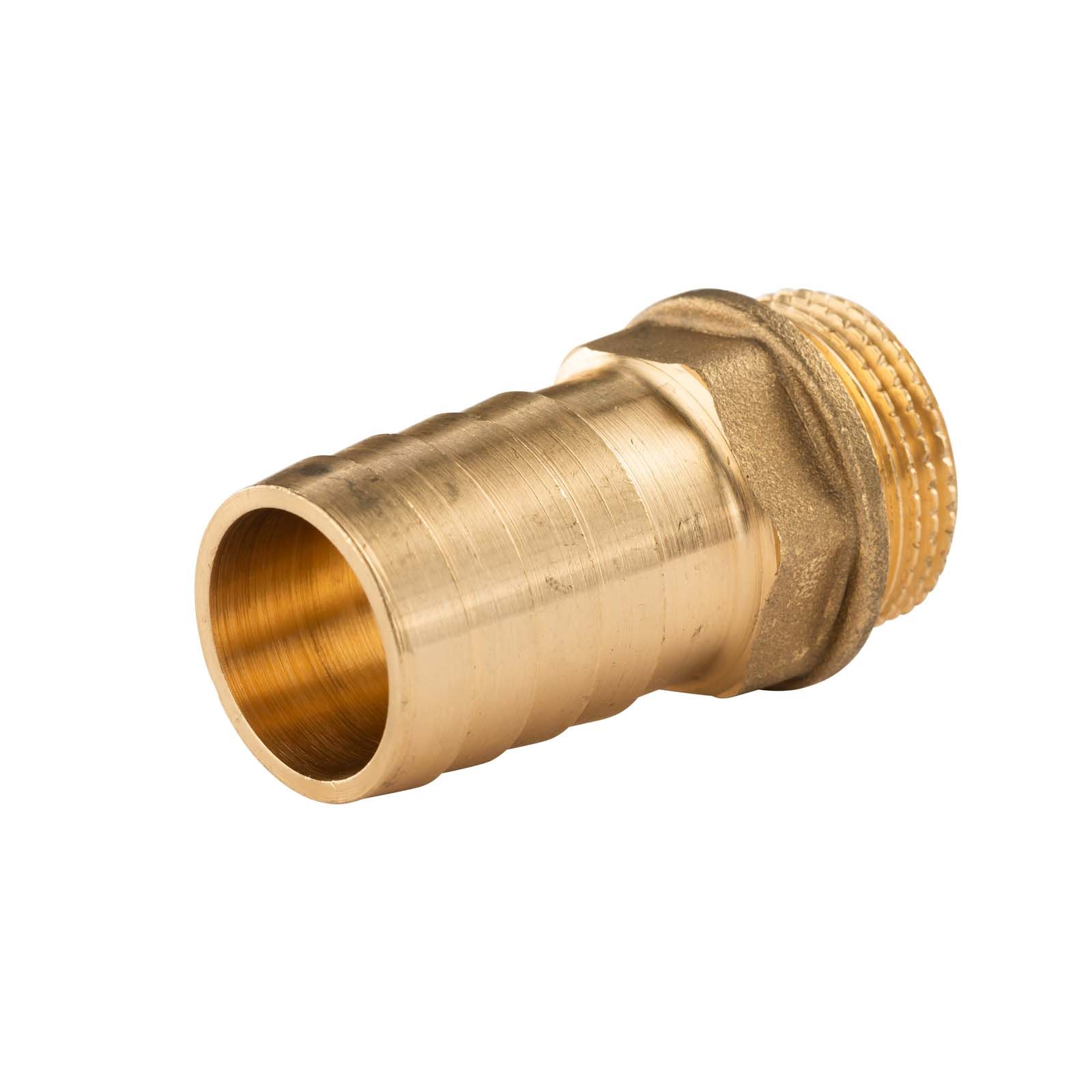

Messing Gewinde-Fitting Schlauchanschluss 3/4" AG (DN 20) Länge 25 mm - schwere Ausführung

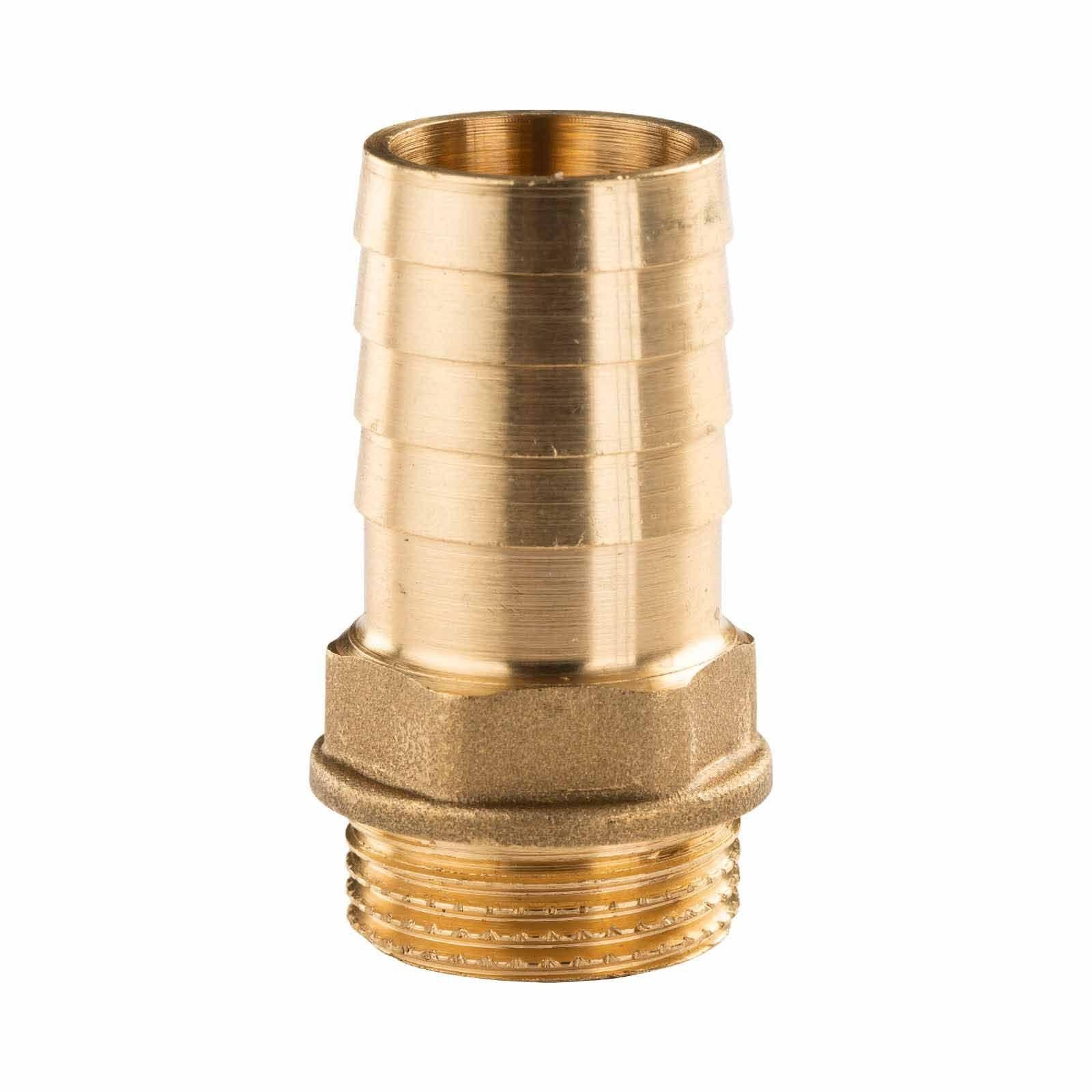

Messing Gewinde-Fitting Schlauchanschluss 3/4" AG (DN 20) Länge 25 mm - schwere Ausführung – Bild 2 von 3

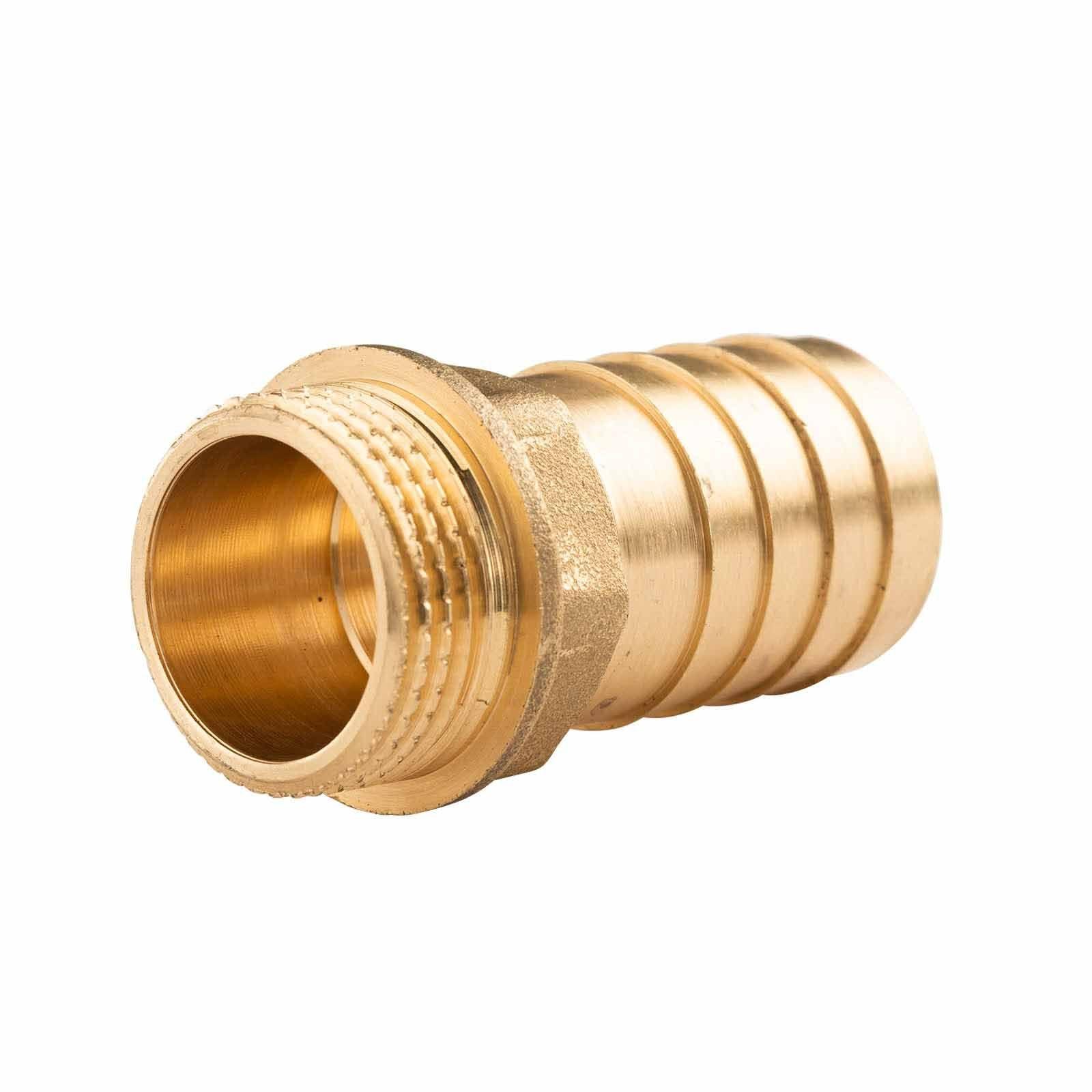

Messing Gewinde-Fitting Schlauchanschluss 3/4" AG (DN 20) Länge 25 mm - schwere Ausführung – Bild 3 von 3

Messing Gewinde-Fitting Schlauchanschluss 3/4" AG (DN 20) Länge 25 mm - schwere Ausführung – Vorschaubild 1 von 3

Messing Gewinde-Fitting Schlauchanschluss 3/4" AG (DN 20) Länge 25 mm - schwere Ausführung

Name: Messing Gewinde-Fitting Schlauchanschluss 3/4" AG (DN 20) Länge 25 mm - schwere Ausführung
Brand: TradeCom
SKU: 1002263425
Price: 3.38 EUR
Availability: LimitedAvailability

Der Messing Gewinde-Fitting Schlauchanschluss 3/4" AG (DN 20) Länge 25 mm - schwere Ausführung ist für die Installation in den Bereichen Heizung und Sanitär verwendbar.

3,38 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 1002263425
Lieferzeit: 1 - 3 Werktage

Messing Gewinde-Fitting Schlauchanschluss 3/4" AG (DN 20) Länge 25 mm - schwere Ausführung

Der Messing Gewinde-Fitting Schlauchanschluss 3/4" AG (DN 20) Länge 25 mm - schwere Ausführung für die Installation in den Bereichen Heizung und Sanitär geeignet. Der verwendete Werkstoff entspricht dabei den vorgebenen Anforderungen gemäß Regelwerk W 534 DVGW und ist für die Heizungs- und Trinkwasserinstallation zugelassen.

Die Produkteigenschaften im Überblick:

geeignet für Heizung und Sanitär
schwere Ausführung
mechanische Bearbeitung
kann für Flachdichtungen verwendet werden

Hinweis: Messing Gewindefittings sind nicht mit Eurokonusverschraubungen z. B. einer Klemmverschraubung verwendbar und müssen deshalb mit Teflon oder Hanf am Außengewinde abgedichtet werden.

Durchmesser: 3/4" AG
Länge: 25 mm

Wofür wird ein Messing-Schlauchanschluss verwendet?

Ein Schlauchanschluss dient als Übergang zwischen einem Gewinderohr und einem flexiblen Schlauch. Das Außengewinde (AG) wird in eine passende Gewindemuffe oder Armatur eingeschraubt, während der glatte Schlauchstutzen mit einer Schlauchschelle gesichert wird.

Welche Anschlussgröße hat dieser Schlauchanschluss?

Dieses Fitting hat ein Außengewinde (AG) in der Größe 3/4", was der Nennweite DN 20 entspricht. Die Zollangabe folgt dem Whitworth-Rohrgewinde-System (BSP), das im europäischen Sanitär- und Heizungsbau üblich ist.

Wie lang ist der Schlauchstutzen bei diesem Modell?

Der Schlauchstutzen ist 25 mm lang. Diese Länge bestimmt, wie weit der Schlauch über den Anschluss geschoben werden kann, bevor er mit einer Schlauchschelle fixiert wird.

Wie wird der Schlauch auf dem Anschluss befestigt?

Der Schlauch wird über den gestuften Stutzen geschoben und anschließend mit einer passenden Schlauchschelle gesichert, damit er auch unter Druck nicht abrutscht.

Eignet sich dieses Fitting auch für Gasleitungen?

Dieses Fitting ist laut Herstellerangaben für die Installation in den Bereichen Heizung und Sanitär vorgesehen. Für Gasinstallationen werden gesonderte, dafür zugelassene Bauteile benötigt, halte dich hier an die geltenden Vorschriften und lasse dich bei Unsicherheit von einer Fachfirma beraten.

Muss der Gewindeanschluss zusätzlich abgedichtet werden?

Ja, das Außengewinde (AG) sollte vor dem Einschrauben mit Hanf oder Teflonband abgedichtet werden. Der Schlauchstutzen selbst wird nicht zusätzlich gedichtet, hier übernimmt die Schlauchschelle die mechanische Sicherung.

Aus welchem Material besteht dieses Gewinde-Fitting?

Das Fitting besteht aus Messing in schwerer Ausführung, also mit einer robusteren und dickwandigeren Bauweise als die Standardvariante. Messing ist korrosionsbeständig und wird im Heizungs- und Sanitärbereich seit Jahrzehnten als zuverlässiges Verbindungsmaterial eingesetzt.

Ist das Fitting für die Trinkwasserinstallation zugelassen?

Ja, der verwendete Werkstoff entspricht den Anforderungen des Regelwerks W 534 DVGW und ist damit sowohl für die Heizungs- als auch für die Trinkwasserinstallation zugelassen.

Wie wird das Gewinde beim Einbau abgedichtet?

Messing-Gewindefittings verfügen über kein selbstdichtendes System. Das Außengewinde muss daher vor der Montage mit Hanf oder Teflonband abgedichtet werden, damit an den Gewindegängen kein Wasser oder Heizungsmedium austreten kann.

Kann dieses Fitting mit einer Klemmverschraubung mit Eurokonus kombiniert werden?

Nein. Eurokonusverschraubungen, wie sie bei Klemmverschraubungen üblich sind, benötigen eine speziell geformte konische Dichtfläche, über die ein normales Gewindefitting nicht verfügt. Ohne diese passgenaue Dichtfläche entsteht keine dauerhaft dichte Verbindung, deshalb ist eine Kombination nicht vorgesehen.

Wer darf die Montage dieses Fittings durchführen?

Beachte bei Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung stets die Herstellerangaben sowie alle Warnhinweise auf dem Produkt und der Verpackung. Sofern es die Installation vorsieht, sollten diese Arbeiten nur von autorisiertem Fachpersonal durchgeführt werden, insbesondere bei Eingriffen in bestehende Heizungs- oder Trinkwasserleitungen.

Was bedeutet die DN-Angabe bei Messingfittings?

DN steht für Diameter Nominal, also die genormte Nennweite einer Rohrleitung nach ISO 6708. Die DN-Zahl ist ein gerundeter Bezugswert und keine exakte Maßangabe in Millimetern, sie erlaubt aber den direkten Größenvergleich zwischen Zoll-Gewinde und metrischer Rohrgröße.

Was ist der Unterschied zwischen Innengewinde und Außengewinde?

Innengewinde (IG) bezeichnet ein Gewinde, das in eine Öffnung hineingeschnitten ist, zum Beispiel im Inneren einer Muffe. Außengewinde (AG) sitzt dagegen außen auf einem Rohrstück oder Nippel und wird in ein passendes Innengewinde eingeschraubt.

1x Messing Gewinde-Fitting Schlauchanschluss 3/4" AG (DN 20) Länge 25 mm - schwere Ausführung
