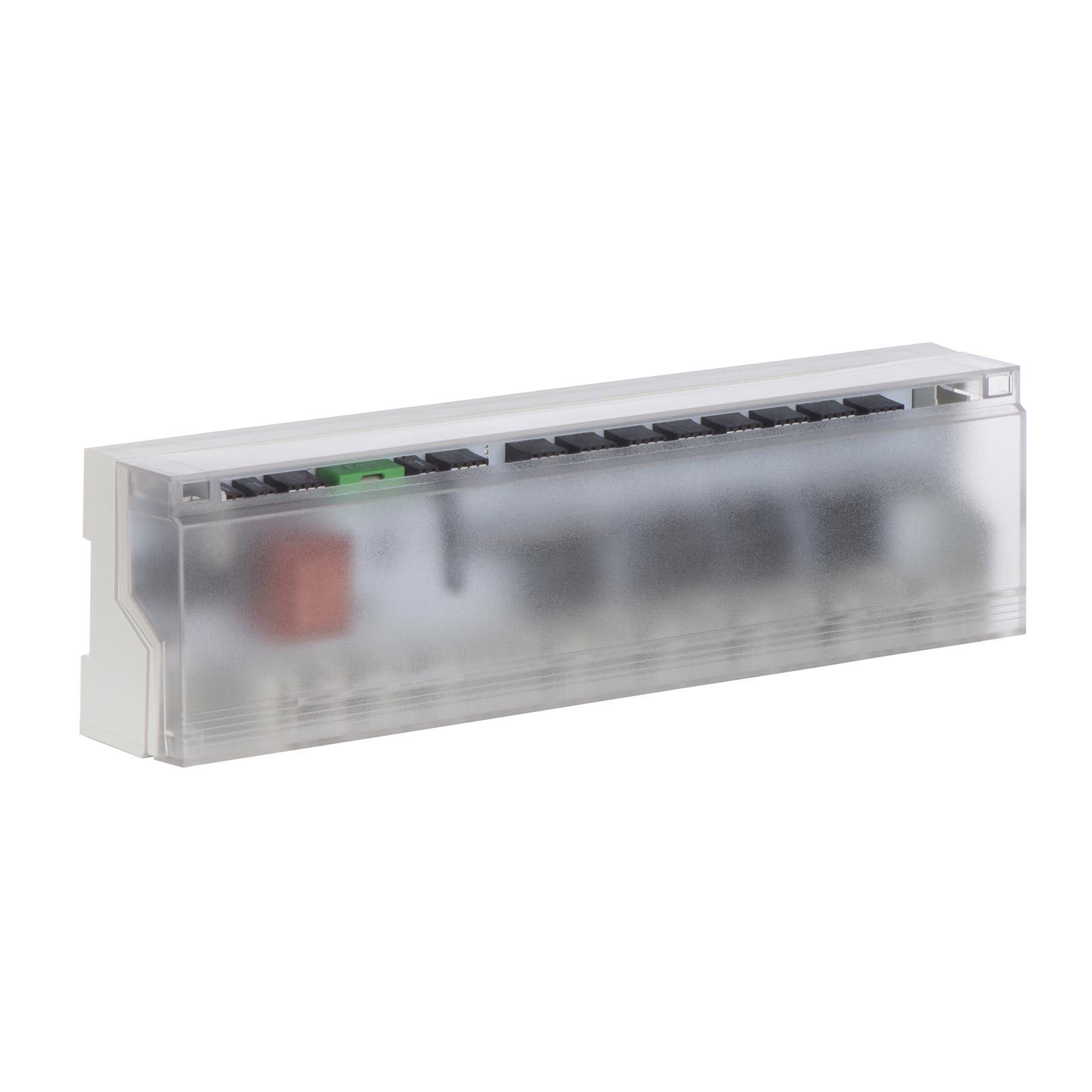

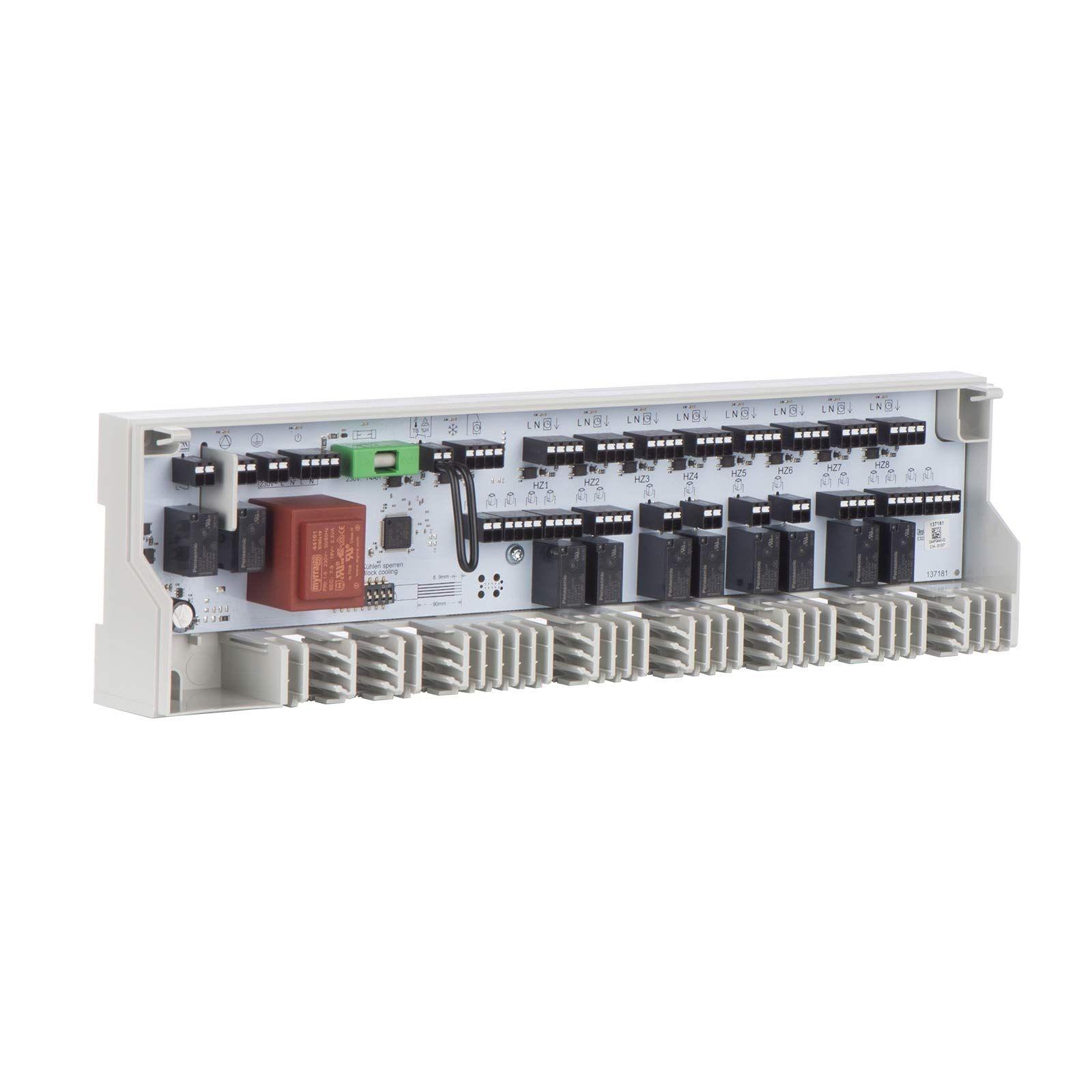

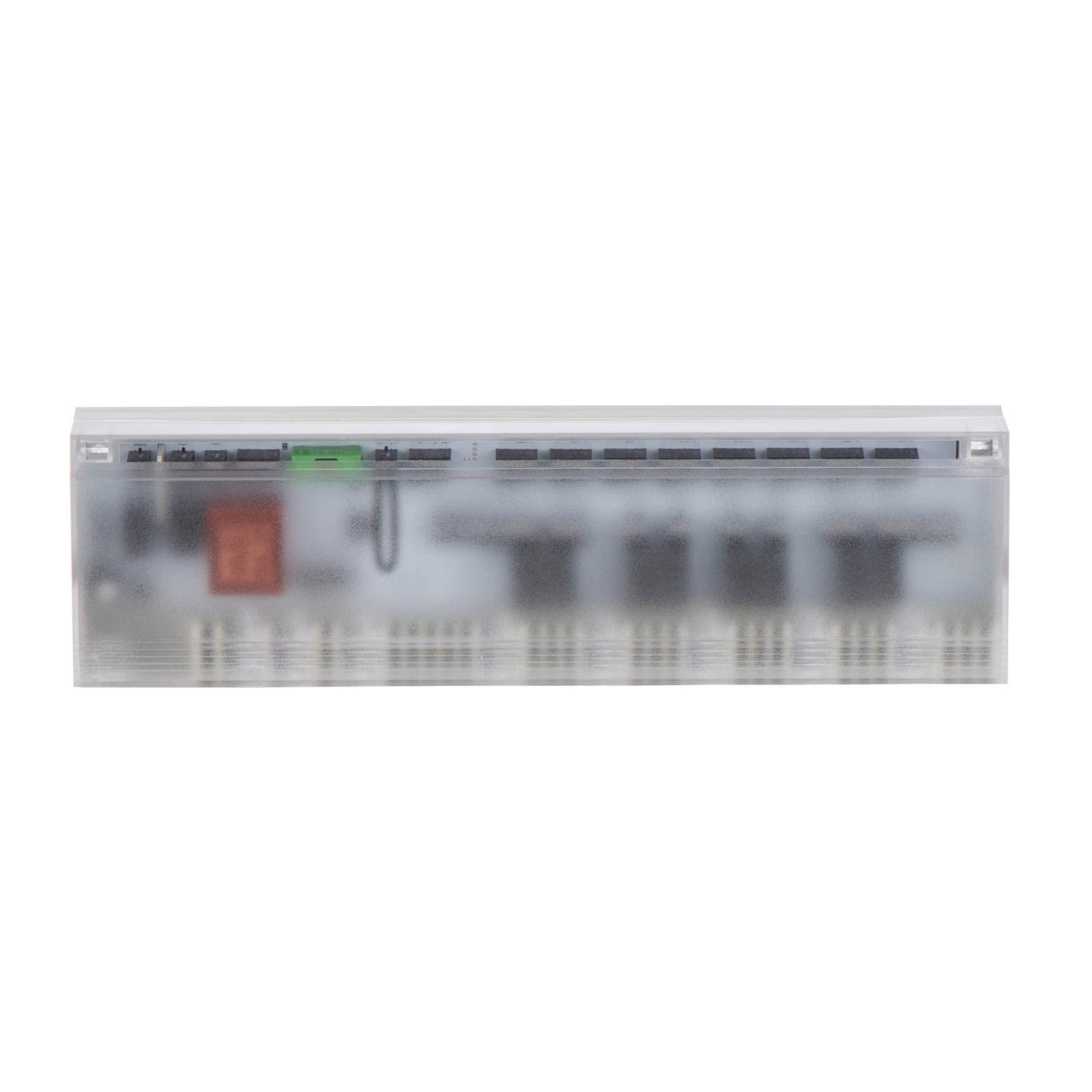

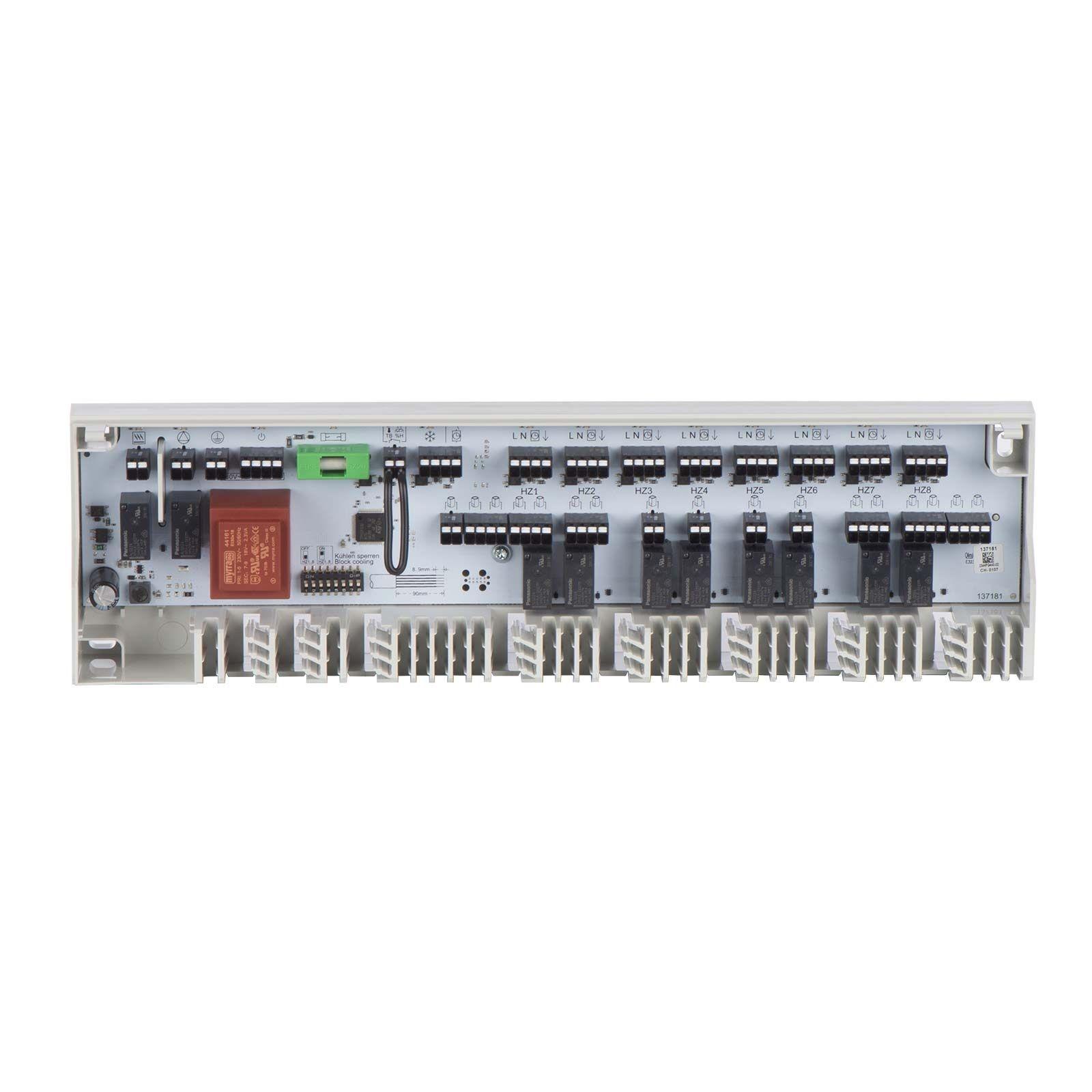

Möhlenhoff Alpha direct Balance Basisstation 8 Zonen 230V
149,81 €
inkl. MwSt. zzgl. Versandkosten ohne MwSt. nach § 12 Abs. 3 USt zzgl. Versandkosten
- Inhalt
- 1 Stück
- Versandart
- Paket
- Artikelnummer
- 137389
- WEEE-NR
- DE64325155
- Lieferzeit
- 1 - 3 Werktage
Möhlenhoff Alpha direct Balance Basisstation 230 V mit 8 Zonen
ist die perfekte Ergänzung für Ihre Fußbodenheizung / Kühlung. Sie erfasst und verwertet zahlreiche Messdaten und führt so über effiziente Regelung zu maximalem Nutzerkomfort. Die Raumthermostate erfassen präzise die Ist-Temperatur in jedem Raum und regeln auf Ihre gewünschte Wohlfühltemperatur. Dank modernster Technologie führt die Basisstation einen automatischen hydraulischen Abgleich durch. Für den Abgleich ist keine zusätzliche Hardware erforderlich.
Automatischer hydraulischer Abgleich mit Regelkomponenten
Der hydraulische Abgleich eines Heizsystems führt zu einer Steigerung der Energieeffizienz sowie einem erhöhten Wohnkomfort. Laut Gebäudeenergiegesetz (GEG) ist der hydraulische Abgleich in Deutschland bei Neubauten und Sanierungen gesetzlich vorgeschrieben. Die Alpha direct Balance Basisstation führt durch zeitweise Auskoppelung einzelner Heizzonen einen automatischen Lastenausgleich durch. So verbessert das System die hydraulische Balance des Heizsystems und gewährleistet einen optimierten Anlagenbetrieb. Dabei ist die Basisstation kompatibel zu allen marktüblichen Komponenten wie Reglern und Stellantrieben.
BAFA Förderung
Alpha direct: System ist durch die Energieeinsparung des Abgleichs von der BAFA (Bundesamt für Wirtschaft und Ausfuhrkontrolle) im Rahmen der Förderung der Heizungsoptimierung anerkannt. Die Förderung kann einfach über den VdZ beantrag werden. So können 20 bis 45% der Nettoinvestitionen gespart werden.
Komfort- und Leistungsmerkmale:
- Kompatibel zu allen Standardkomponenten wie Reglern (auch aus dem Unterputz-Schalterprogramm) und Stellantrieben
- Optimierter Lastenausgleich für optimalen Wärmemittelfluss (Keine Kalibrierung oder Initialisierung nötig)
- Erhöhte Lebensdauer durch Standard-Komponenten (kein Akku o.Ä.)
- Automatische Erkennung der angeschlossenen Regler
- Einfache Integration in bestehende Einzelraumregelungssysteme
- Platzsparende Lösung ohne zusätzliche Sensorik
- Keine weitere Hardware notwendig
- Geringer Installationsaufwand
- Preisgünstigste Gesamtlösung
- Anschluss für bis zu 17 Stellantriebe
- Ausgangszustand NC
Herstellerartikelnummer: B 21902-08N2
- Typ: B 21902-08N2
- Betriebsspannung: 230 V / ±10% / 50 Hz
- Leistungsaufnahme(ohne Pumpe/Kessel): max. 50 VA
- Leistungsaufnahme (Leerlauf): <1 W
- Absicherung: 5 x 20 mm, T4AH
- Anzahl Heizzonen (HZ): 8
- Schaltleistung je Heizzone: max. 1 A
- max. Anzahl Stellantriebe: 17 (1x5 + 1x4 + 2x2 + 4x1)
- Einschaltstrom pro Stellantrieb: max. 500 mA
- Nennlast Stellantriebe: max. 24 W
- Pumpenanschluss: Schließerkontakt (einpolig schaltend)
- Vor-Nachlaufzeit: 2 Minuten
- Schaltleistung: 2 A, 200 VA induktiv
- Kesselanschluss: Schließerkontakt (einpolig schaltend)
- Vor-Nachlaufzeit: -
- Schaltleistung: 2 A, 200 VA induktiv
- Pumpenschutzfunktion: 3 Tage / 5 min.
- Wirksinn: – stromlos zu (NC)/stromlos offen (NO) NC
- Umgebungstemperatur: 0 – 50°C
- Lager -/Transporttemperatur: -20°C - +70°C
- Umgebungsfeuchte: 5 – 80% nicht kondensierend
- ERP-Klasse nach EU 811/2013: 1=1 %
- Verschmutzungsgrad: 2
- Schutzklasse: II
- Schutzart: IP20
- Wirkungsweise: Typ 1 / Typ 1.C
- Außenabmessungen: 90 x 326,5 x 52 mm
- Gewicht: 600 g
- Ausführung Schaltglied: Relais
- Überlastschutz: Strombegrenzung über Gerätesicherung
- Absenkeingang: über potentialfreien Kontakt schaltbar
- CO-Eingang: über potentialfreien Kontakt schaltbar
- Temperaturbegrenzer bzw. Taupunktsensor: über potentialfreien Öffnerkontakt, schaltbar
- Abdeckungsverriegelung: zweifache Verrastung des Deckels auf dem Gehäuse – werkzeuglos nicht zu öffnen.
- Ventilschutzfunktion: 16 Tage / 5 min
- Anschlussklemmen
- Leiterquerschnitt massiv: 0,2 bis 1,5 mm²
- Leiterquerschnitt feindrätig: 0,2..1,5 mm²
- Leiterquerschnitt feindrätig: ADH 0,2..1 mm²
- Leiterquerschnitt feindrätig: ADH isoliert 0,2..0,75 mm²
- Abisolierlänge: 8 bis 9 mm
- Temperatur Kegeldruckprüfung: 550 °C
- Normen und Vorschriften: EN 60730-1 / EN60730-2-9 / ElektroG, bzw. RoHS-Konform
- Ausführung Netzanschluss: Klemmen NYM-Anschluss 3 x 1,5 mm²
- Zugentlastung: integriert
- Material Gehäuse: ABS
- Montageart: Wandmontage/DIN-Schiene (TS35/35 x 7,5mm)
- Farbe Gehäuse: RAL7035 (Lichtgrau)
- Farbe Abdeckung: Transparent, im Bereich der LEDs poliert
Was ist die Möhlenhoff Alpha direct Balance Basisstation und wofür wird sie verwendet?
Was versteht man unter dem automatischen hydraulischen Abgleich dieser Basisstation?
Ist der hydraulische Abgleich in Deutschland gesetzlich vorgeschrieben?
Benötigt die Basisstation zusätzliche Hardware wie Vor- und Rücklauffühler für den Abgleich?
Wie viele Heizzonen und Stellantriebe unterstützt die Basisstation?
Ist die Basisstation mit marktüblichen Reglern und Stellantrieben kompatibel?
Kann die Basisstation auch für Kühlanwendungen genutzt werden?
Ist eine Förderung für dieses Produkt möglich?
Muss das System vor der Nutzung kalibriert oder initialisiert werden?
Welche Betriebsspannung und Leistungsaufnahme hat die Basisstation?
Welche Abmessungen und welches Gewicht hat die Basisstation?
Wie wird die Basisstation montiert?
Welche Schutzart und Schutzklasse hat das Gerät?
Was bewirkt die Ventilschutzfunktion?
Was bewirkt die Pumpenschutzfunktion?
Kann die Abdeckung ohne Werkzeug geöffnet werden?
Muss die Installation von einer Elektrofachkraft durchgeführt werden?
Was gehört zum Lieferumfang?
- 1x Anschlussleiste Alpha direct Balance Basisstation bis 8 Heizzonen
