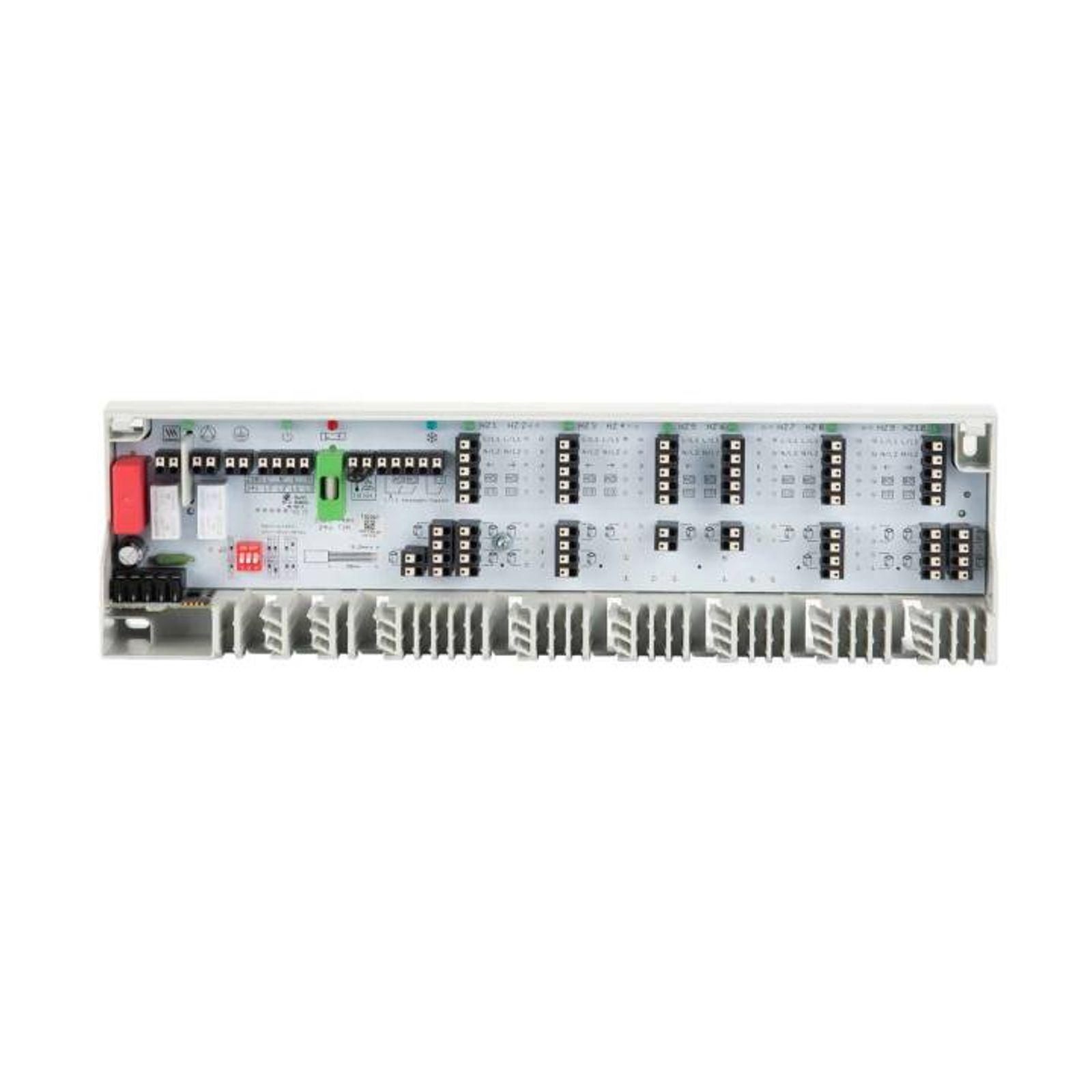

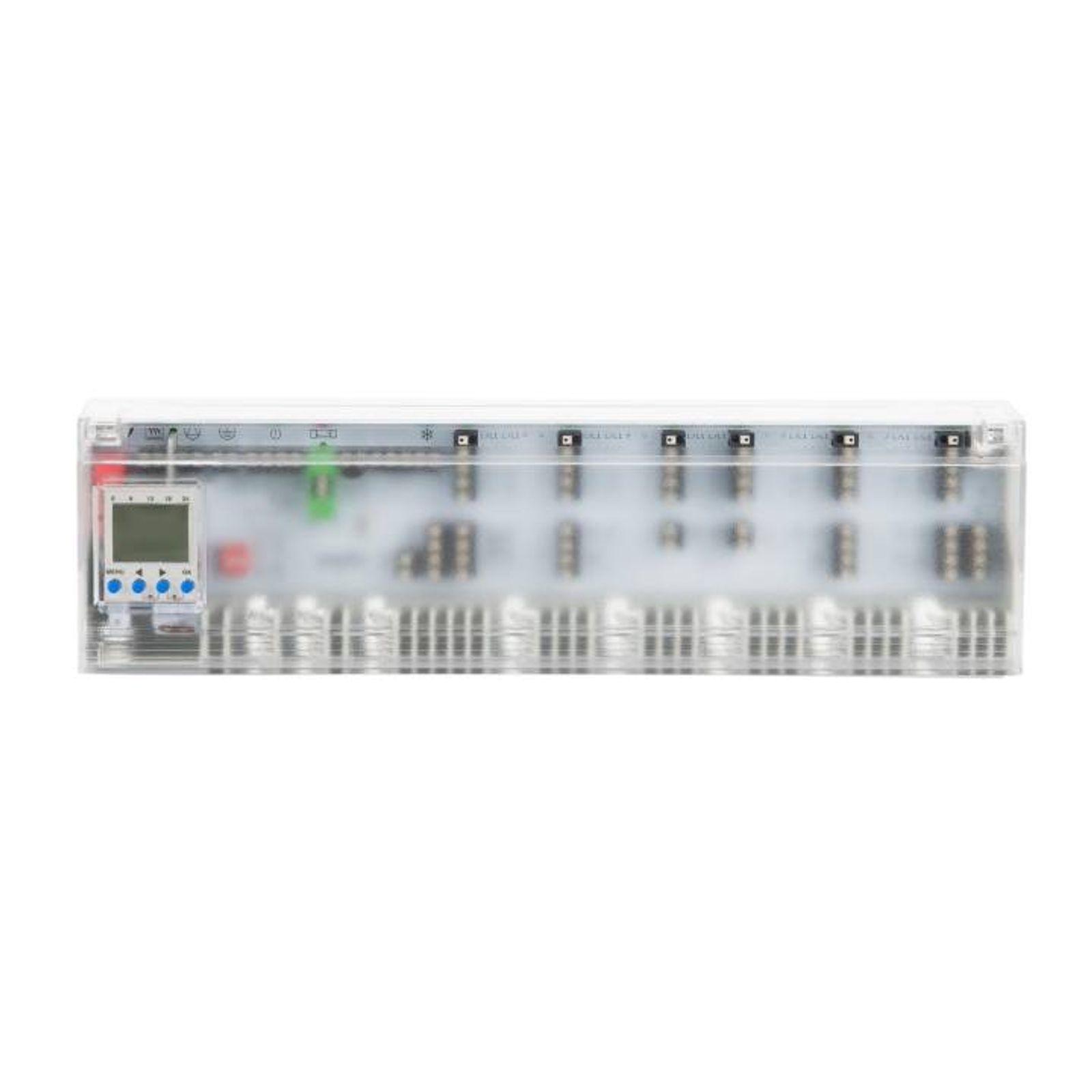

Möhlenhoff Anschlussleiste Alpha Basis direct Control 230 V für 6 Heiz- und Kühlzonen
162,48 €
inkl. MwSt. zzgl. Versandkosten ohne MwSt. nach § 12 Abs. 3 USt zzgl. Versandkosten
- Inhalt
- 1 Stück
- Versandart
- Paket
- Artikelnummer
- 130547
- WEEE-NR
- DE64325155
- Lieferzeit
- 1 - 3 Werktage
Möhlenhoff Anschlussleiste Alpha Basis direct Control 230 V für 6 Heiz-/Kühlzonen (Timer)
Die Alpha Basis direct Control ist die zentrale Anschlusseinheit einer Einzelraumregelung zur Flächentemperierung von Heiz- und Kühlsystemen. Mit minimalem Aufwand kann die Alpha Basis direct mit allen Systemkomponenten wie Regler und Stellantrieben verbunden werden. Alle Schaltbefehle werden unmittelbar an die angeschlossenen Komponenten weitergeleitet. Die Alpha Basis direct bietet dem Nutzer eine einfache Installation und maximalen Komfort bei der Flächentemperierung.
Leistungsmerkmale
- Einfache, intuitive Installation und Bedienung
- Hohe Funktionssicherheit
- Bis zu 18 Stellantriebe anschließbar
- Ausstattung für Heiz- und / oder Kühlsysteme
- Signalisierung des Status durch LEDs
- Pumpen- und Kesselsteuerung
- Timer-Modul
- Bewährte Kabelführung und normenkonforme Zugentlastung
- Schraublose Klemmenanschlusstechnik
- Übersichtlich angeordnete Anschlussklemmen
- Wartungsfrei
Wie unterscheiden sich die verschiedenen Ausführungen der Anschlussleisten?
| Standard | Standard Plus | Komfort | Control | |
| Absenkkanal | Ja | Ja | Ja | Ja |
| Heizfunktion | Ja | Ja | Ja | Ja |
| Kühlfunktion | Nein | Ja | Ja | Ja |
| Temperaturbegrenzer / Taupunktsensor | Nein | Ja | Ja | Ja |
| Wirksinn NC / NO | NC oder NO | NC | wählbar | wählbar |
| Integriertes Timermodul | Nein | Nein | Nein | Ja |
| Pumpen- / Kesselausgang | Nein | Nur Pumpe | Beides | Beides |
| LED-Statusanzeige | Nein | Nein | Ja | Ja |
- Typ: B 20602-06N2
- Betriebsart: Heizen / Kühlen
- Betriebsspannung: 230 V ±10 %, 50 Hz
- Spannungsversorgung: Eurostecker / externe Spannungsquelle
- Leistungsaufnahme im Leerlauf: < 1 W
- max. Leistungsaufnahme (ohne Pumpe / Kessel): 50 VA
- Absicherung: T4AH
- max. Anzahl Regler: 6
- max. Anzahl Anschlussklemmen für Stellantriebe: 15
- max. Anzahl anschließbare Stellantriebe à 1 W: 15
- max. Nennlast aller Antriebe: 24 W
- Pumpenschaltung: Schließerkontakt (einpolig schaltend) / Direkter Anschluss über L / N möglich)
- Kesselschaltung: Schließerkontrakt (einpolig schaltend)
- Schaltleistung: 2 A, 200 VA induktiv
- Wirksinn: NC / NO (wählbar)
- Zulässige Umgebungstemperatur: 0 bis + 50 °C
- Montageart: Wandmontage / DIN-Schiene (TS35 / 35 x 7,5 mm)
- Anschlussklemmen: schraublose Klemmentechnik für 0,2 bis 1,5 mm², senkrechte Leitungseinführung
- Schutzklasse: II
- Schutzart: IP 20
- Material: ABS
- Farbe: Gehäuse: lichtgrau (RAL7035), Abdeckung: Transparent, im Bereich der LEDs poliert
- Abmessungen: 90 x 326,5 x 52 mm
- Gewicht: 450 g
Wofür wird die Anschlussleiste Alpha Basis direct Control benötigt?
Für wie viele Heiz-/Kühlzonen ist diese Anschlussleiste ausgelegt?
Mit welcher Spannung arbeitet diese Anschlussleiste?
Was zeichnet die Control-Ausführung gegenüber Standard und Komfort aus?
Ist diese Anschlussleiste auch kühlfähig?
Wie erfolgen die elektrischen Anschlüsse?
Verfügt die Anschlussleiste über eine Statusanzeige?
Muss ich einen bestimmten Reglertyp verwenden?
Ist die Anschlussleiste wartungsintensiv?
Kann ein externer Temperaturbegrenzer angeschlossen werden?
Können Pumpe und Kessel über die Anschlussleiste angesteuert werden?
Ist diese Anschlussleiste für kleinere Wohneinheiten geeignet?
