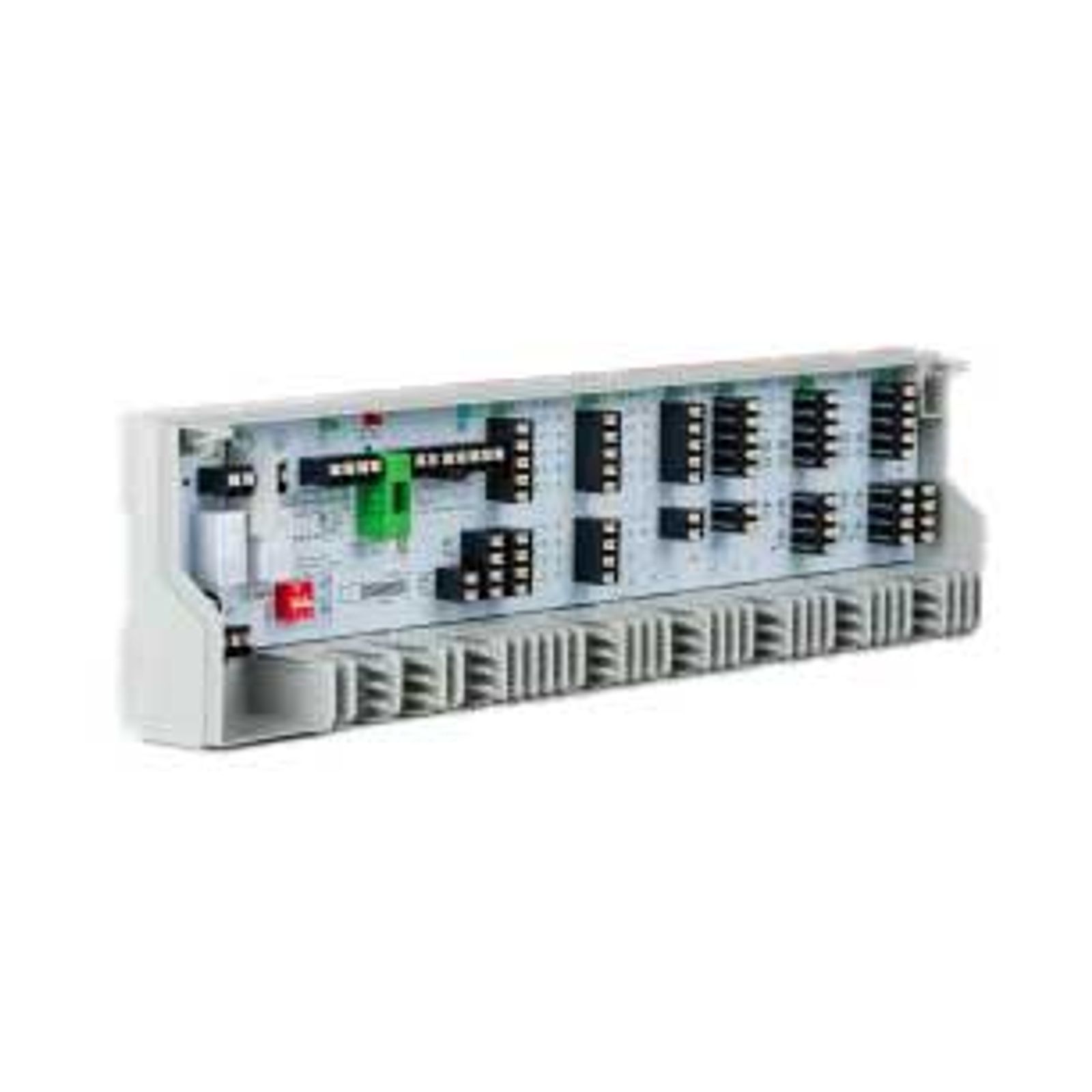

Möhlenhoff Anschlussleiste Alpha Basis direct Komfort 24 V für 6 Heiz- und Kühlzonen Typ B40502-06
71,70 €
inkl. MwSt. zzgl. Versandkosten ohne MwSt. nach § 12 Abs. 3 USt zzgl. Versandkosten
- Inhalt
- 1 Stück
- Versandart
- Paket
- Artikelnummer
- 130555
- WEEE-NR
- DE64325155
- Lieferzeit
- 1 - 3 Werktage
Möhlenhoff Anschlussleiste Alpha Basis direct Komfort 24 V für 6 Heiz- und Kühlzonen Typ B40502-06
Möhlenhoff Regelklemmleiste Alpha Basis direct Komfort 6 24V zur optimalen Verbindung von Raumthermostaten und Stellantrieben.
Die Regelklemmleiste Möhlenhoff Alpha Basis Komfort ist die hochwertige, verdrahtete Anschlusseinheit für die modernen Raumthermostate Alpha direct und Möhlenhoff Stellantriebe. Die Klemmleiste dient der energieeffizienten Nutzung Ihrer Fußbodenheizung mittels Temperaturregelung über Raumthermostat im Raum und Stellantrieb im Heizkreisverteiler.
Mit minimalem Aufwand verbindet die Regelklemmleiste Möhlenhoff Alpha Basis direct alle Systemkomponenten wie Raumtemperaturregler und Stellantriebe. Die Versorgung der Raumthermostate und Pumpen erfolgt direkt über die Spannungsversorgung der Klemmleiste Möhlenhoff Alpha Basis direct. Alle Schaltbefehle der Raumthermostate werden ohne Verzögerung an die angeschlossenen Komponenten und Stellantriebe Ihrer Fußbodenheizung weitergeleitet.
Die Variante Komfort verfügt über Anschlüsse zum Schalten einer Pumpe, eines Kessels und weiterer elektrischer Verbraucher. Sie ist für Systeme geeignet die mit stromlos offenen (NO) oder stromlos geschlossenen (NC) Komponenten arbeiten.
Merkmale
- Bis zu 18 Anschlussklemmen zum Anschluss für max. 15 Stellantriebe
- Signalisierung der Statusanzeige durch LEDs
- Schraublose Klemmenanschlusstechnik
- Bewährte Kabelführung und normenkonforme Zugentlastung
- Kessel- und Pumpensteuerung
- Einstellbare Nachlaufzeit für die Kessel- und Pumpensteuerung
- Anschluss für einen optionalen Temperaturbegrenzer bzw. Taupunktsensor
- Übersichtlich angeordnete Anschlussklemmen
- Einfache, intuitive Installation und Bedienung
- Ausstattung für Heiz- und/oder Kühlsysteme
- Hochwertiges, modernes Design
- Hohe Funktionssicherheit
- Wartungsfrei
- Geeignet für NC und NO-Antriebe (NC: Stromlos zu / NO: Stromlos auf)
- Wirksinn (NO oder NC) der Schaltausgänge per DIP-Schalter konfigurierbar
(NC: Stromlos zu oder NO: Stromlos auf)
Wie unterscheiden sich die verschiedenen Ausführungen der Anschlussleisten?
| Standard | Standard Plus | Komfort | Control | |
| Absenkkanal | Ja | Ja | Ja | Ja |
| Heizfunktion | Ja | Ja | Ja | Ja |
| Kühlfunktion | Nein | Ja | Ja | Ja |
| Temperaturbegrenzer / Taupunktsensor | Nein | Ja | Ja | JA |
| Wirksinn NC / NO | NC oder NO | NC | wählbar | wählbar |
| Integriertes Timermodul | Nein | Nein | Nein | Ja |
| Pumpen- / Kesselausgang | Nein | Nur Pumpe | Beides | Beides |
| LED-Statusanzeige | Nein | Nein | Ja | Ja |
| Betriebsspannung | 24 V ±20 % / 50 Hz |
| Leisungsaufnahme im Leerlauf | <1 W |
| max. Leistungsaufnahme (ohne Verbraucher Pumpe/Kessel) | max. 36 VA |
| Absicherung | T2A |
| Max. Anzahl Regler | 6 |
| max. Anzahl Anschlussklemmen für Stellantriebe | 15 |
| Pumpenschaltung | Schließerkontakt (einpoligschaltend) / Direkter Anschluss über L‘/N‘möglich |
| Change Over-Eingang | Change Over-Eingang |
| Zul. Umgebungstemperatur | 0 bis +50 °C |
| Zul. Lagertemperatur | -20 bis +70 °C |
| Zul. Umgebungsfeuchtigkeit | 80 % nicht kondensierend |
| Anschlussklemmen | schraublose Klemmentechnik für 0,2 bis 1,5 mm² |
| Zugentlastung | integriert |
| Normen und Vorschriften | EN 60730-1, EN 60730-2-9 |
| Schutzklasse | III |
| Schutzart | IP20 |
| Material Abdeckung/Gehäuse | ABS/ABS |
| Farbe Abdeckung/Gehäuse | transparent/lichtgrau (RAL7035) |
| Gewicht | 442 g |
| Abmessung (HxLxT) | 90 x 326,5 x 52 mm |
| Montageart | Wandmontage/DIN-Schiene (TS35/35 x 7,5 mm) |
| Typ | B40502-06 |
Für welche Anwendungen eignet sich die Möhlenhoff Anschlussleiste Alpha Basis direct Komfort 24 V B40502-06?
Wie viele Heiz- oder Kühlzonen können angeschlossen werden?
Ist die Anschlussleiste ausschließlich für 24-V-Stellantriebe geeignet?
Unterstützt die Anschlussleiste sowohl Heizen als auch Kühlen?
Welche Raumthermostate können verwendet werden?
Verfügt die Anschlussleiste über eine Pumpensteuerung?
Kann ein Heizkessel oder Wärmeerzeuger angesteuert werden?
Ist eine übersichtliche Verdrahtung möglich?
Können mehrere Stellantriebe an einer Heizzone angeschlossen werden?
Ist die Anschlussleiste für eine Wandmontage geeignet?
Welche Vorteile bietet eine zentrale Anschlussleiste bei einer Fußbodenheizung?
Sollte die Installation von einer Elektrofachkraft durchgeführt werden?
- 1x Möhlenhoff Anschlussleiste Alpha Basis direct Komfort 24 V für 6 Heiz- und Kühlzonen Typ B40502-06
