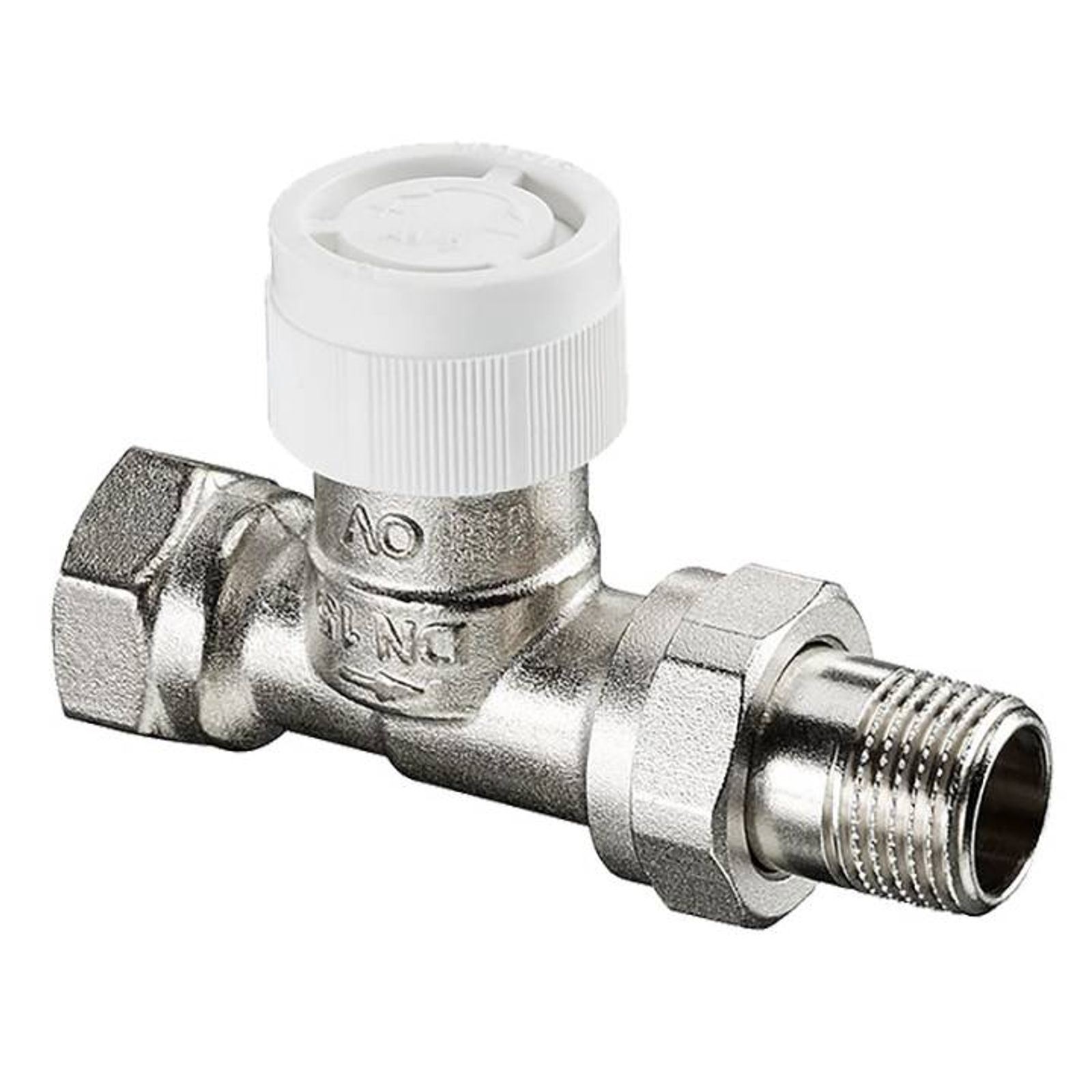

Oventrop Thermostatventil AV 9 DN15 R 1/2" PN10 Durchgangsform

Name: Oventrop Thermostatventil AV 9 DN15 R 1/2" PN10 Durchgangsform
Brand: Oventrop
SKU: 1183804
Price: 17.62 EUR
Availability: InStock

Oventrop Thermostatventil AV9 DN15 R 1/2" Durchgangsform für den manuellen Hydraulischen Abgleich. Mit von außen ablesbarer, stufenloser Voreinstellung.

17,62 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 1183804
Lieferzeit: 1 - 3 Werktage

Oventrop Thermostatventil AV 9 DN15 R 1/2" PN10 Durchgangsform für den manuellen Hydraulischen Abgleich

Einsatz in Zweirohr-Zentralheizungsanlagen mit Zwangsumwälzung. Mit von außen ablesbarer, stufenloser Voreinstellung. Unter Anlagendruck veränderbare Voreinstellung durch Bedienungswerkzeug oder Maulschlüssel SW 13. Austausch des Ventileinsatzes ohne Entleerung der Anlage möglich. Messing-Armatur, mit vernickeltem Gehäuse, Spindel aus nichtrostendem Stahl. Anschluss für Gewinde- und Klemmverbindungen. Geprüft und zugelassen gemäß EN 215. Alle Thermostatventile "AV 9" haben eine weiße Bauschutzkappe mit 3 stirnseitigen Stegen.

Thermostat-Gewindeanschluss: M 30 x 1,5

Ausführung: Durchgangsform
Material: Messing, vernickelt und sandgestrahlt
Anschluss: DN 15, 1/2 Zoll
Thermostatgewindeanschluss: M30 x 1,5 mm
Zugelassen nach Norm: EN 215

Was ist das Oventrop Thermostatventil AV 9 und wofür wird es eingesetzt?

Das Oventrop Thermostatventil AV 9 ist ein Heizkörperventil für den manuellen hydraulischen Abgleich in Zweirohr-Zentralheizungsanlagen mit Zwangsumwälzung, also Anlagen mit Heizungspumpe. Es regelt den Wasserdurchfluss zum Heizkörper und ermöglicht gemeinsam mit einem Thermostatkopf eine automatische, temperaturabhängige Regelung der Raumtemperatur. Durch die integrierte Voreinstellung lässt sich der Durchfluss je Heizkörper so anpassen, dass alle Räume gleichmäßig und effizient beheizt werden.

Was bedeutet die Bezeichnung „Durchgangsform" bei diesem Ventil?

Durchgangsform beschreibt die Bauform des Ventilgehäuses: Zulauf und Ablauf liegen sich gegenüber, das Wasser strömt geradlinig hindurch. Diese Bauform eignet sich für Installationen, bei denen die Rohrleitung gerade auf den Heizkörper zuläuft, im Gegensatz zur Eckform, bei der die Anschlüsse im rechten Winkel zueinander stehen. Vor dem Kauf lohnt sich ein Blick auf die vorhandene Rohrführung, damit die passende Bauform gewählt wird.

Was bedeutet die Angabe DN15 R 1/2" bei diesem Ventil?

DN15 steht für die Nennweite der Rohrleitung, umgerechnet etwa 15 Millimeter Innendurchmesser, was der gängigen Rohrgröße 1/2 Zoll entspricht. Das „R" kennzeichnet ein Außengewinde nach ISO-Rohrgewindenorm. Diese Angabe hilft dabei, das Ventil mit passenden Rohrleitungen, Fittings und Verschraubungen zu kombinieren.

Was bedeutet die Kennzahl PN10 auf dem Ventil?

PN10 gibt den zulässigen Nenndruck der Armatur an, hier bis zu 10 bar. Diese Druckstufe ist für haustechnische Warmwasserheizungen üblich und liegt deutlich über dem Betriebsdruck typischer Ein- und Mehrfamilienhäuser. Die Norm EN 215 legt für Thermostatventile dieser Druckstufe zusätzlich eine maximale Betriebstemperatur von 120 Grad Celsius fest.

Ist im Lieferumfang bereits ein Thermostatkopf enthalten?

Nein, im Lieferumfang ist ausschließlich das Ventilunterteil AV 9 in Durchgangsform enthalten. Ein passender Thermostatkopf mit Gewindeanschluss M30 x 1,5 muss separat bestellt werden, damit sich die Raumtemperatur automatisch regeln lässt. Bis zum Einbau des Kopfes schützt eine weiße Bauschutzkappe das Ventiloberteil vor Beschädigung und Verschmutzung.

Welchen Anschluss hat das Ventil für den Thermostatkopf?

Der Thermostatkopf wird über ein Gewinde M30 x 1,5 Millimeter angeschlossen. Dieses Maß zählt zu den in der Heizungsbranche verbreiteten Anschlussgewinden für Thermostatköpfe. Vor dem Kauf eines separaten Kopfes lohnt es sich, die Herstellerangaben zu prüfen, damit Gewinde und Ventil zueinander passen.

Was versteht man unter hydraulischem Abgleich und warum ist er wichtig?

Beim hydraulischen Abgleich wird der Wasserdurchfluss jedes Heizkörpers so eingestellt, dass alle Räume einer Anlage entsprechend ihrem tatsächlichen Wärmebedarf versorgt werden. Ohne Abgleich bekommen nahe an der Heizungspumpe liegende Heizkörper oft zu viel, entferntere zu wenig Warmwasser, was zu ungleichmäßiger Wärme und unnötigem Energieverbrauch führt. Ventile mit Voreinstellung wie das AV 9 machen diesen Abgleich am Heizkörper selbst möglich, ohne zusätzliche Bauteile im Rohrnetz.

Wie funktioniert die stufenlose Voreinstellung am AV 9?

Die Voreinstellung begrenzt den maximal möglichen Durchfluss durch das Ventil und lässt sich stufenlos, also ohne feste Raststufen, einstellen. Der eingestellte Wert ist von außen am Ventil ablesbar, sodass er auch nach dem Einbau jederzeit kontrolliert werden kann. So lässt sich der berechnete Voreinstellwert für jeden Heizkörper individuell und nachvollziehbar umsetzen.

Kann die Voreinstellung auch nachträglich verändert werden, wenn die Heizungsanlage bereits läuft?

Ja, die Voreinstellung lässt sich auch unter Anlagendruck verändern, ein Ablassen von Wasser aus dem System ist dafür nicht nötig. Zum Verstellen wird ein spezielles Bedienungswerkzeug oder ein Maulschlüssel der Größe SW 13 verwendet. Das macht nachträgliche Anpassungen beim hydraulischen Abgleich unkompliziert.

Muss die Heizungsanlage entleert werden, um den Ventileinsatz zu tauschen?

Nein, der Ventileinsatz des AV 9 kann ausgetauscht werden, ohne dass die gesamte Anlage entleert werden muss. Das reduziert den Aufwand bei Wartung oder Austausch deutlich, da kein erneutes Befüllen und Entlüften der kompletten Heizungsanlage erforderlich ist. Dennoch sollte dieser Vorgang nur von Fachpersonal durchgeführt werden.

Aus welchem Material besteht das Thermostatventil AV 9?

Das Ventilgehäuse besteht aus vernickeltem und sandgestrahltem Messing, einem bewährten Werkstoff für Heizungsarmaturen mit guter Korrosionsbeständigkeit. Die Ventilspindel ist aus nichtrostendem Stahl gefertigt, was eine lange Lebensdauer und zuverlässige Funktion unterstützt. Diese Materialkombination ist in der Heizungstechnik weit verbreitet und für den Dauereinsatz in Warmwasserheizungen ausgelegt.

Ist das Ventil auch für Einrohrheizungen geeignet?

Das AV 9 ist laut Hersteller für den Einsatz in Zweirohr-Zentralheizungsanlagen mit Zwangsumwälzung vorgesehen, also Anlagen mit Umwälzpumpe und getrennten Vor- und Rücklaufleitungen. Für Einrohrsysteme bietet Oventrop andere, speziell dafür ausgelegte Ventilserien an. Bei Unsicherheiten zur eigenen Anlagenart hilft ein Blick in die Heizungsunterlagen oder die Rücksprache mit einer Fachkraft.

Welche Anschlussarten unterstützt das Ventil an der Rohrleitung?

Das Ventil ist sowohl für Gewindeverbindungen als auch für Klemmverbindungen ausgelegt. Dadurch lässt es sich flexibel in unterschiedliche Rohrsysteme einbinden, je nachdem, welche Anschlusstechnik in der vorhandenen Installation verwendet wird. Für den Übergang auf andere Rohrdurchmesser oder -materialien gibt es passende Verschraubungen als Zubehör.

Nach welcher Norm ist das Thermostatventil geprüft und zugelassen?

Das AV 9 ist nach EN 215 geprüft und zugelassen, der europäischen Norm für thermostatische Heizkörperventile. Diese Norm legt unter anderem einen Einstellbereich von 6 bis 28 Grad Celsius, eine Frostschutzsicherung bei 6 Grad sowie zulässige Toleranzen bei Temperaturregelung und Differenzdruck fest. Die Einhaltung dieser Norm sorgt für eine verlässliche und alltagstaugliche Regelfunktion.

Wer darf die Montage und Wartung des Ventils durchführen?

Da es sich um ein sicherheitsrelevantes Bauteil der Heizungsanlage handelt, dürfen Montage, Erstinbetriebnahme, Inspektion und Wartung nur von entsprechend autorisiertem Fachpersonal durchgeführt werden. Besondere Vorsicht ist bei Gas- und Ölheizungen geboten, da hier ein erhöhtes Gefährdungspotenzial besteht. Für alle Arbeiten sollten außerdem die beiliegenden Montage- und Bedienungsanleitungen sowie die Zulassungen der übrigen Anlagenkomponenten beachtet werden.

Woran erkenne ich, dass es sich tatsächlich um ein AV 9 Ventil handelt?

Alle Thermostatventile der Serie AV 9 sind mit einer weißen Bauschutzkappe mit drei stirnseitigen Stegen ausgestattet, die das Ventiloberteil bis zum Einbau des Thermostatkopfes schützt. Diese Kappe dient gleichzeitig als optisches Erkennungsmerkmal der Serie. Nach der Montage des passenden Thermostatkopfs wird die Schutzkappe entfernt.

1x Oventrop Thermostatventil AV 9 DN 15 R 1/2" Durchgangsform
