Selfio-Press Aluverbund Pressfitting Übergang Kupferrohr 20 x 2 - 22 mm (zum Schrauben) TH + U Kontur DVGW

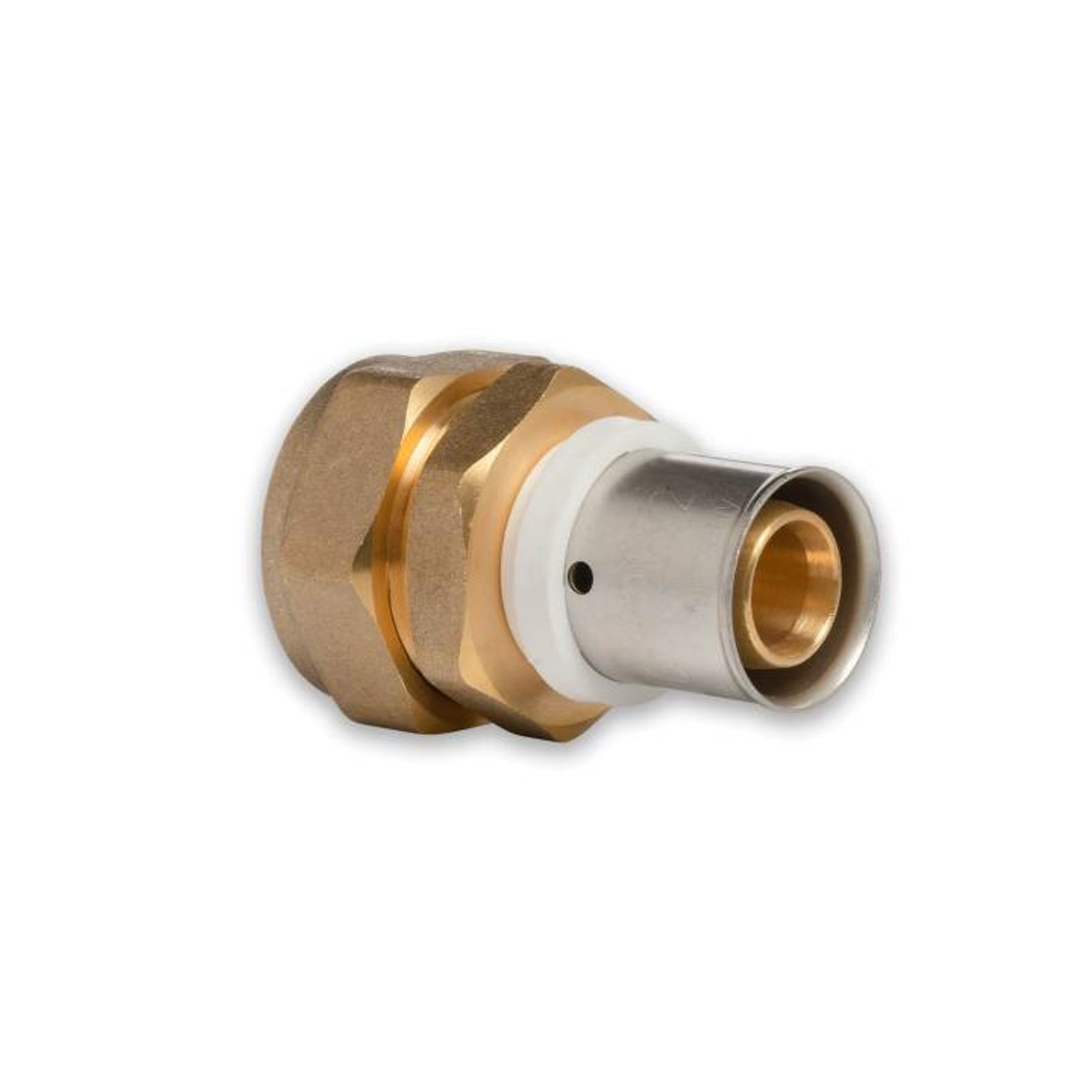

Selfio-Press Aluverbund Pressfitting Übergang Kupferrohr 20 x 2 - 22 mm (zum Schrauben) TH + U Kontur DVGW

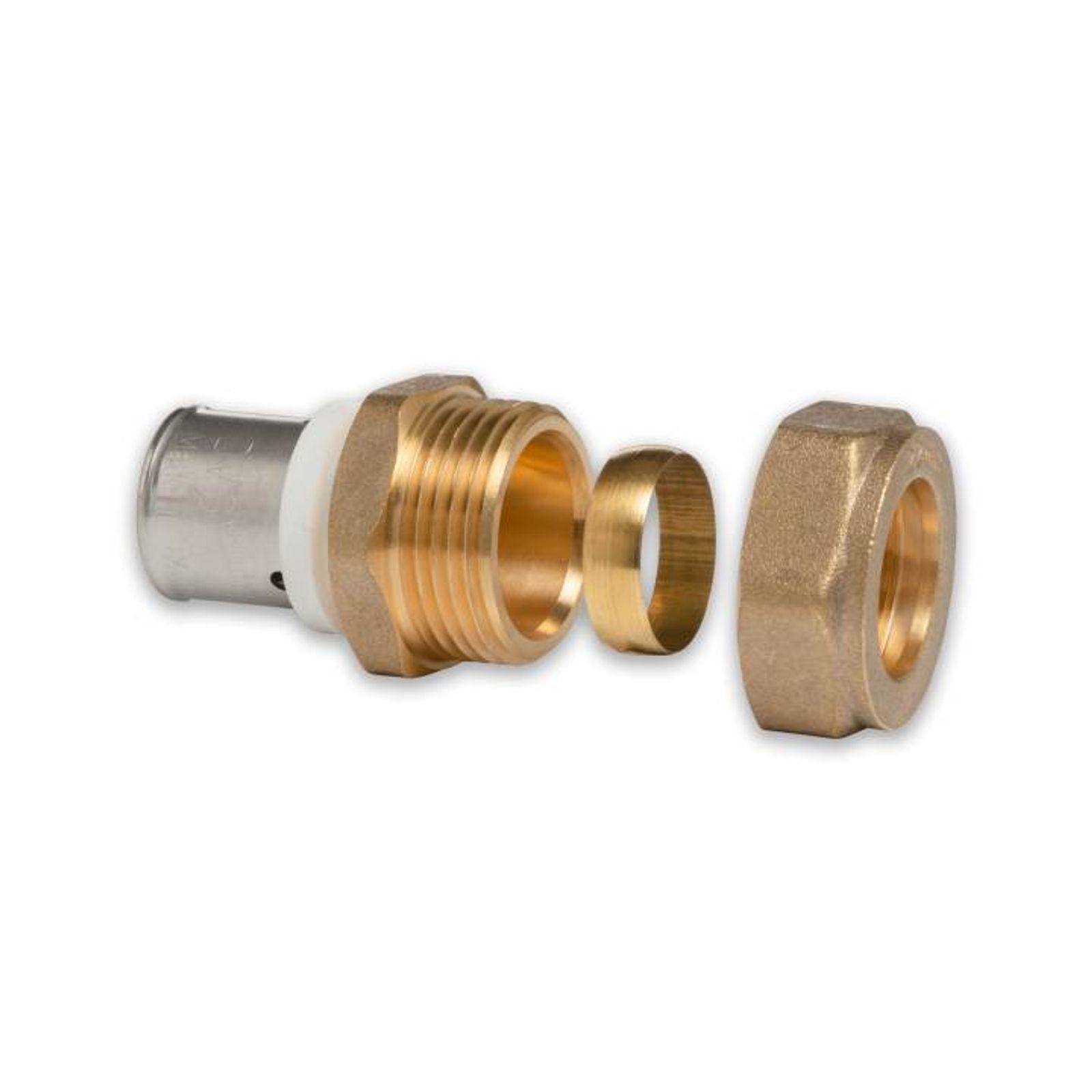

Selfio-Press Aluverbund Pressfitting Übergang Kupferrohr 20 x 2 - 22 mm (zum Schrauben) TH + U Kontur DVGW – Bild 2 von 2

Selfio-Press Aluverbund Pressfitting Übergang Kupferrohr 20 x 2 - 22 mm (zum Schrauben) TH + U Kontur DVGW

Name: Selfio-Press Aluverbund Pressfitting Übergang Kupferrohr 20 x 2 - 22 mm (zum Schrauben) TH + U Kontur DVGW
Brand: Selfio
SKU: 1001262022
Price: 6.74 EUR
Availability: InStock

Selfio Qualitäts-Pressfitting für Alu-Verbundrohr Übergang auf Kupferrohr 20 x 2 - 22 mm (zum Schrauben).

6,74 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 1001262022
Lieferzeit: 1 - 3 Werktage

Selfio Press-Übergang auf Kupferrohr 20 x 2 - 22 mm (zum Schrauben)

Die Selfio Qualitäts-Pressfittinge zeichnen sich durch einen sehr guten Widerstandsbeiwert (Zeta) für geringe Druckverluste aus. Durch den großzügig bemessenen freien Durchgang sind Strömungsgeräusche so gut wie ausgeschlossen, was dem Komfort beim Betrieb einer Fußbodenheizung sehr entgegen kommt.

Alle verwendeten Werkstoffe sind auch für die Verwendung bei Trinkwasserinstallationen unbedenklich und entsprechen der UBA-Positivliste.

Sicherheit wird bei den Selfio Qualitäts-Pressfittingen groß geschrieben. Das garantieren die eingesetzten zwei O-Ringe sowie ein stabiler Kunststoffring - auch in Zwangslagen wird die Installation so zum Kinderspiel.

Anhand von drei Kontrollfenstern lässt sich das korrekte Aufstecken auf das Rohr kontrollieren, die Zwangsundichtigkeit sorgt dafür, dass unverpresste Verbindungen bereits bei der Druckprobe lokalisiert werden.

Anwendungsbereiche:

Trinkwasserinstallation
Flächen- und Deckenheizung
Flächen- und Deckenkühlung
Heizkörperanbindung
Ölfreie Druckluft bis max. 10 bar

Ihre Vorteile:

Verbesserter Halt der Presshülse auf dem Fitting für sicherere Verpressung
Strömungsoptimierte Formteile für geringste Geräuschentwicklung
Kontrollfenster für leichtere Ablesbarkeit der Einstecktiefe

Rohranschluss: Presshülse 20 x 2 mm
Schraubanschluss: 22 mm Cu
Presskontur: TH und U
Betriebstemperatur max: 95° C
Dauerbelastbarkeit: 10 bar / 70° C / 50 Jahre
DVGW (DW-8501BS5049) geprüft und zugelassen für Trinkwasserleitungen
KIWA (K-98456/01) zertifiziert

Was bedeutet die Maßangabe „20 x 2 – 22 mm" bei diesem Übergangsfitting?

Die erste Zahl beschreibt den Anschluss auf der Pressseite: 20 mm Außendurchmesser bei 2 mm Wandstärke für Alu-Verbundrohr. Die zweite Angabe, 22 mm, bezieht sich auf den Schraubanschluss für Kupferrohr. So verbindest du mit einem einzigen Fitting zwei unterschiedliche Rohrsysteme miteinander.

Was unterscheidet die TH-Kontur von der U-Kontur?

TH und U sind zwei unterschiedliche Pressprofile, die jeweils mit einer eigens dafür ausgelegten Presszange verarbeitet werden. Dieser Fitting ist für beide Konturen freigegeben, sodass du ihn sowohl mit einer TH- als auch mit einer U-Presszange verpressen kannst. Wichtig ist, dass die verwendete Presszange exakt zur gewählten Kontur und Größe passt, da beide Werkzeuge nicht austauschbar sind.

Kann ich jede beliebige Presszange für diesen Fitting verwenden?

Nein, du benötigst eine Presszange mit TH- oder U-Kontur in der passenden Größe 20. Presszangen anderer Konturen wie M oder V erzeugen ein anderes Pressprofil und stellen keine dichte Verbindung her. Prüfe vor der Montage die Herstellerangaben deiner Pressmaschine, um die richtige Presskontur auszuwählen.

Wozu dienen die Kontrollfenster am Fitting?

Über die drei Kontrollfenster kannst du vor dem Verpressen prüfen, ob das Alu-Verbundrohr korrekt und tief genug aufgesteckt wurde. So erkennst du auf einen Blick, ob die Einstecktiefe stimmt, bevor du die Presszange ansetzt. Das reduziert das Risiko einer fehlerhaften Verbindung deutlich.

Was bedeutet Zwangsundichtigkeit und warum ist sie wichtig?

Zwangsundichtigkeit bedeutet, dass eine nicht verpresste Verbindung bei der Druckprobe automatisch undicht bleibt und somit sofort auffällt. Dadurch kannst du unverpresste Fittings schon vor der Inbetriebnahme erkennen, statt sie erst später als Leckage zu bemerken. Das erhöht die Sicherheit bei der Erstprüfung der Installation erheblich.

Ist dieser Übergang für Trinkwasserinstallationen geeignet?

Ja, der Fitting ist für die Trinkwasserinstallation zugelassen und DVGW-geprüft. Alle verwendeten Werkstoffe entsprechen zudem der UBA-Positivliste, die die gesundheitliche Unbedenklichkeit von Materialien im Kontakt mit Trinkwasser bestätigt. Damit kannst du ihn bedenkenlos in Wasserleitungen im Haushalt einsetzen.

Was sagt die DVGW-Zulassung über die Qualität des Fittings aus?

Die DVGW-Prüfung bestätigt, dass der Fitting die technischen Regeln des Deutschen Vereins des Gas- und Wasserfaches für Trinkwasserinstallationen erfüllt. Sie umfasst unter anderem Anforderungen an Materialsicherheit, Dichtheit und Langzeitbeständigkeit. Für dich als Nutzer ist das ein verlässliches Qualitätssiegel bei der Auswahl von Installationsmaterial.

Wofür steht die KIWA-Zertifizierung?

KIWA ist eine international anerkannte Prüfstelle, die Bauprodukte auf ihre Konformität mit technischen und sicherheitsrelevanten Normen testet. Die KIWA-Zertifizierung dieses Fittings bestätigt zusätzlich zur DVGW-Prüfung die geprüfte Qualität und Zuverlässigkeit des Presssystems. Beide Zertifikate kannst du auf der Produktseite als PDF einsehen.

Welchem Druck und welcher Temperatur hält der Fitting stand?

Der Fitting ist für eine Dauerbelastbarkeit von 10 bar bei 70 °C über 50 Jahre ausgelegt und verträgt kurzzeitig Betriebstemperaturen bis maximal 95 °C. Diese Werte gelten für den Einsatz in Trinkwasser- und Heizungsinstallationen. Bei Druckluftanwendungen gilt ein separater Grenzwert von maximal 10 bar.

Kann ich den Fitting auch für Druckluftleitungen verwenden?

Ja, der Übergang ist laut Hersteller für ölfreie Druckluft bis maximal 10 bar freigegeben. Das macht ihn neben der Trinkwasser- und Heizungsinstallation auch für den Aufbau von Druckluftleitungen in der Werkstatt geeignet. Achte dabei darauf, dass der Betriebsdruck deiner Anlage diesen Wert nicht überschreitet.

Wie verbinde ich den Schraubanschluss korrekt mit dem Kupferrohr?

Der 22-mm-Schraubanschluss wird mit einer passenden Überwurfmutter beziehungsweise Klemmverschraubung auf das Kupferrohr montiert, nicht verpresst. Achte darauf, das Kupferrohrende sauber, rund und gratfrei abzuschneiden, damit die Dichtung im Anschluss einwandfrei sitzt. Ziehe die Verschraubung anschließend mit passendem Werkzeug handfest und gegebenenfalls mit definiertem Drehmoment an.

Muss ich das Alu-Verbundrohr vor der Montage entgraten?

Ja, das Rohrende sollte vor dem Aufstecken sauber rechtwinklig abgeschnitten und außen wie innen entgratet werden. Grate können die O-Ringe im Fitting beschädigen und so zu einer undichten Verbindung führen. Nutze dafür am besten einen speziellen Rohrabschneider und Entgrater für Verbundrohr.

Benötige ich zusätzliches Dichtmaterial wie Hanf oder Teflon?

Nein, auf der Pressseite ist kein zusätzliches Dichtmaterial notwendig, da der Fitting bereits über zwei integrierte O-Ringe verfügt. Auf der Schraubseite zum Kupferrohr kann je nach Verschraubungstyp eine werkseitig vorhandene Dichtung ausreichen. Verwende zusätzliches Dichtmaterial nur, wenn es die Montageanleitung des jeweiligen Verschraubungssystems ausdrücklich vorsieht.

Wie stelle ich sicher, dass die Pressverbindung dicht ist?

Kontrolliere zunächst über die Kontrollfenster, ob das Rohr bis zum Anschlag aufgesteckt ist, bevor du presst. Nach der Verpressung führst du eine Druckprobe durch, bei der eine unverpresste Verbindung durch die Zwangsundichtigkeit sofort erkennbar wird. Prüfe zusätzlich Presshülse und O-Ringe auf sichtbare Beschädigungen, bevor du die Leitung endgültig in Betrieb nimmst.

Kann ich Alu-Verbundrohr direkt mit Kupferrohr im selben System kombinieren?

Ja, genau für diesen Zweck ist der Übergangsfitting konzipiert: Er verbindet Alu-Verbundrohr auf der Pressseite mit Kupferrohr auf der Schraubseite. Das ist besonders praktisch, wenn du bestehende Kupferinstallationen erweitern oder an ein neues Verbundrohrsystem anschließen möchtest. Achte dabei nur darauf, dass beide Rohrdurchmesser zur Fittinggröße passen.

Wie lange hält eine fachgerecht montierte Pressverbindung?

Bei korrekter Montage und innerhalb der angegebenen Belastungsgrenzen ist die Verbindung auf eine Lebensdauer von 50 Jahren bei 10 bar und 70 °C ausgelegt. Eine gepresste Verbindung ist danach dauerhaft und nicht mehr lösbar, ähnlich wie eine Lötverbindung. Regelmäßige Wartung ist bei fachgerechter Erstmontage in der Regel nicht erforderlich.

1x Selfio Press-Übergang auf Kupferrohr 20 x 2 - 22 mm (zum Schrauben)
