Simplex Ventilhahnblock VARIODESIGN Design Anschlussarmatur / Multiblock-Set rechts/links verchromt 3/4"
95,20 €
inkl. MwSt. zzgl. Versandkosten ohne MwSt. nach § 12 Abs. 3 USt zzgl. Versandkosten
- Inhalt
- 1 Stück
- Versandart
- Paket
- Artikelnummer
- F12161
- Lieferzeit
- 1 - 3 Werktage

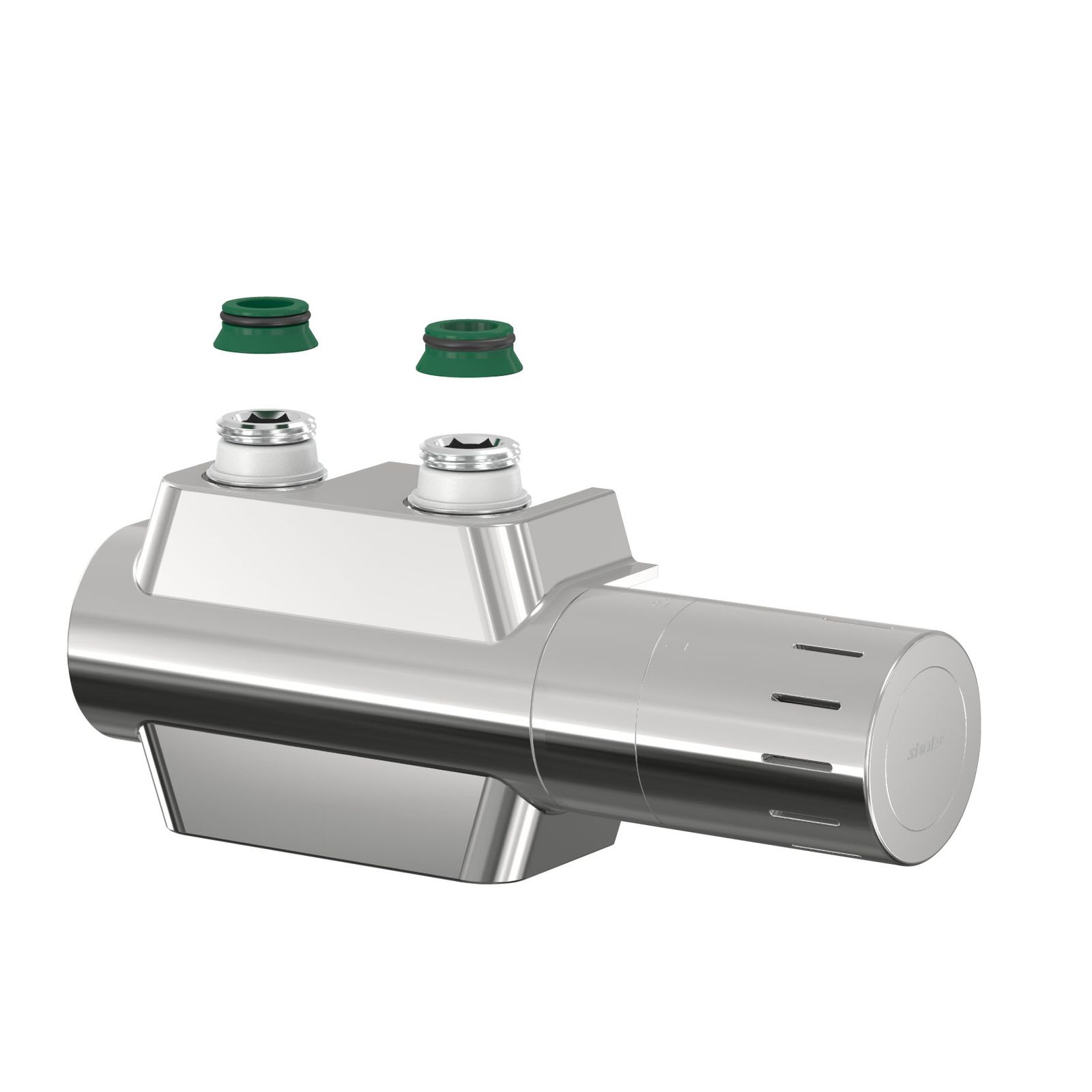

Simplex Ventilhahnblock VARIODESIGN Anschlussarmatur-Set für Handtuch- oder Designheizkörper
Die Armatur kombiniert Eck- und Durchgangsform. Das Thermostat ist umbaubar für rechts- oder linksseitigen Anschluss. Der Ventileinsatz mit Fühleranschluss kann mittels speziellem Schlüssel (im Lieferumfang enthalten) voreingenstellt werden. Mit einem integrierten Füll- und Entleerventil für Schlauchverschraubungen.
1 St. Absperrbare Anschlussarmatur mit voreinstellbarem Ventileinsatz für Handtuch- und Designheizkörper, Anschlussgewinde zum Thermostatkopf M 30 x 1,5, kombiniert Eck- und Durchgangsform, Thermostat umbaubar für rechts- oder linksseitigen Anschluss, integriertes Füll- und Entleerventil für Schlauchverschraubungen, mit selbstdichtenden Anschlussnippeln und Konusteilen für Handtuch- und Designheizkörper mit Rp 1/2" oder G 3/4"M (Eurokonus) Hahnblock-Anschluss, rohrseitig mit Eurokonus für den Anschluss mit Klemmverschraubungen, Achsabstand 50 mm, mit Einstellschlüssel,
1 St. Designverkleidung aus Kunststoff in Hochglanz-Optik,
1 St. Design-Thermostatkopf mit eingebautem Flüssigkeitsfühler, Gewindeanschluss M 30 x 1,5, Sollwertbereich: 7 - 28 °C, mit Nullstellung und Frostschutzfunktion, nicht steigend, weiße Ausführung klassifiziert nach „TELLThermostatic Efficiency-Label".
• Ästhetisches Design
• 4 Anschlussmöglichkeiten
• Stufenlose Voreinstellung
• Einfaches Füllen und Entleeren
• Passende Klemmverschraubungen erhältlich!
• Bauteile aus Messing vernickelt und Kunststoff
• Dichtmaterialien: EPDM
• Max. Betriebstemperatur: 110 °C Dauertemperatur, 130 °C kurzzeitig
• Max. Betriebsdruck: 10 bar
• Betriebsmedium: Heizungswasser nach VDI 2035
| Typ | H-Unterblock/Anschlussarmatur |
| Größe Heizkörperanschluss | 3/4 Zoll |
| Abmessung Rohranschluss | 3/4 Zoll Eurokonus |
| Voreinstellung Thermostatvent il/Anschlussarmatur | Nein |
| Farbe | Chrom |
| Mit Thermostatkopf | Ja |
| Regulierbar | Ja |
| Mit Designabdeckung | Ja |
| Bedienelement H Unterblock links | Ja |
| Bedienelement H Unterblock rechts | Ja |
| Geeignet für Zweirohrsystem | Ja |
| Geeignet für Einrohrsystem | Nein |
| Abstand von Mitte zu Mitte | 50 mm |
| Geeignet für Füll-/Entleerungshahn | Ja |
| Thermostat-Anschlussrichtung | links und rechts |
| Mit Rücklauftemperaturbegrenzer | Nein |
| Max. Arbeitsdruck | 10 Bar |
| Mediumtemperatur | 0-110°C |
| Abmessung Thermostatanschluss | M30 x 1,5 |
| Kvs-Wert | 0,56 |

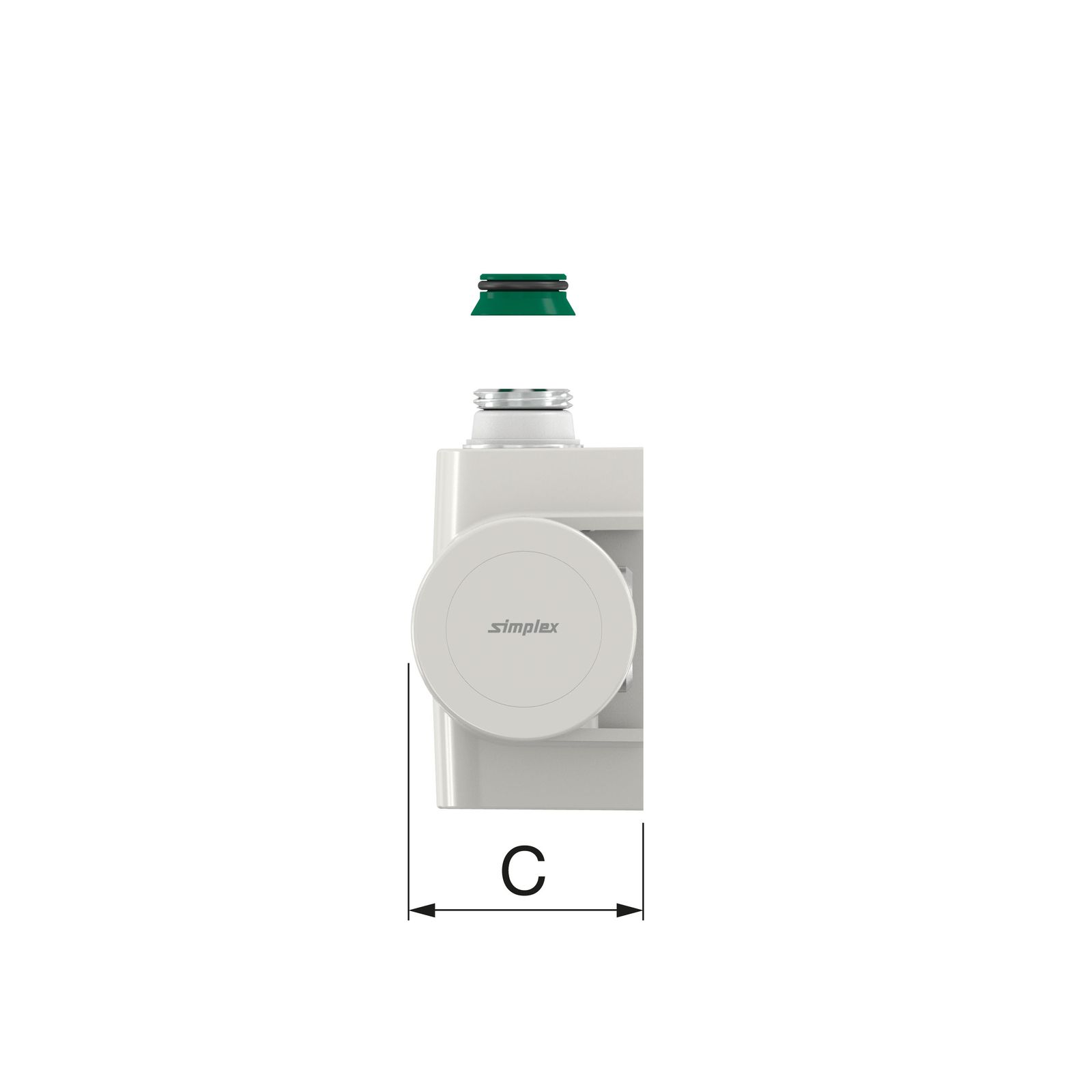

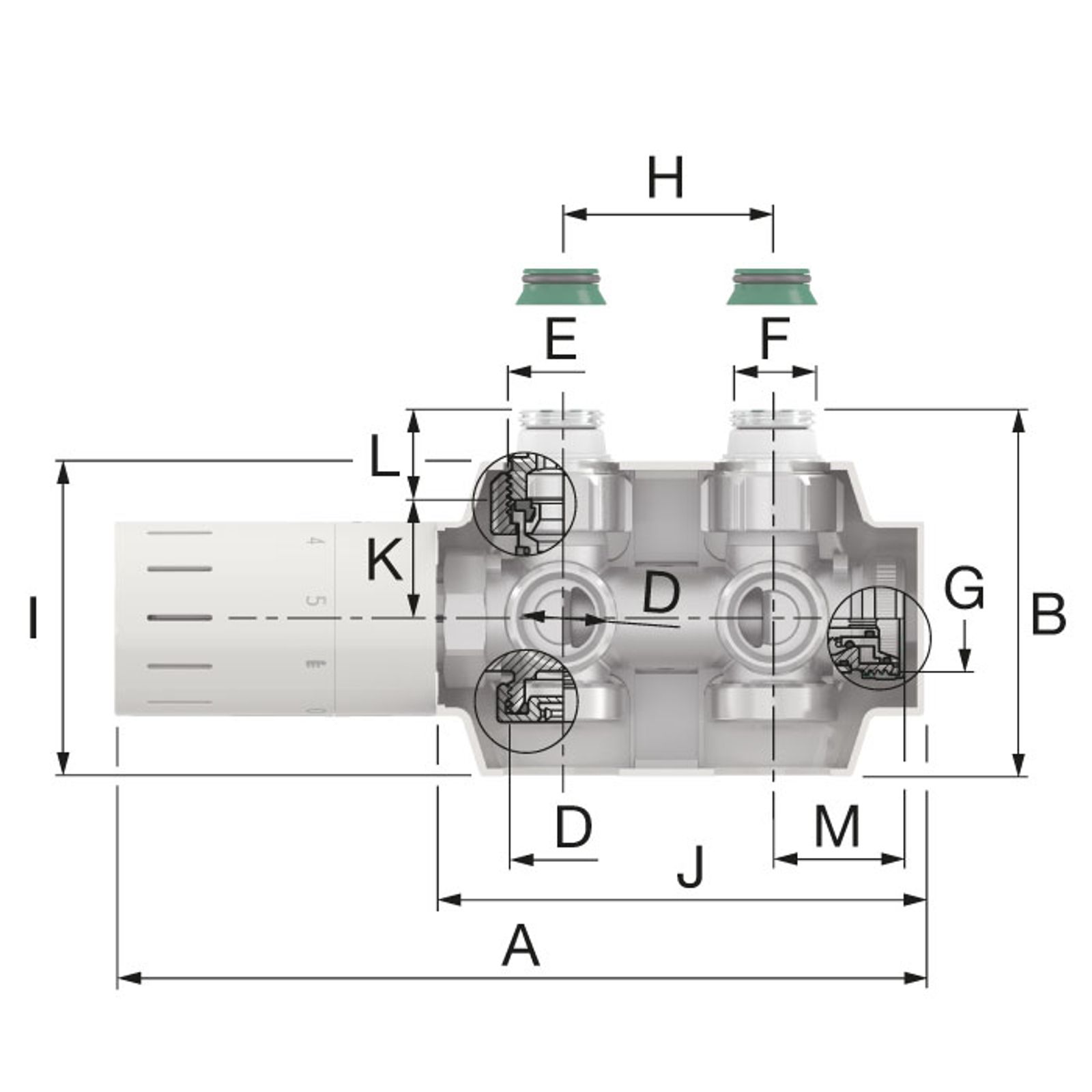

Abmessungen
| A | B | C | D | E | F | G | H | I |
| 191 | 87 | 48 | 50 | 75 | 115,5 | 28 | 21,5 | 31 |
Wofür wird der Simplex Ventilhahnblock VARIODESIGN Multiblock-Set verwendet?
Für welche Heizkörper ist die Anschlussarmatur geeignet?
Kann der Thermostatkopf rechts oder links montiert werden?
Ist die Armatur als Eck- und Durchgangsform verwendbar?
Welche Anschlussgrößen besitzt das Multiblock-Set?
Für welches Heizsystem ist der Ventilhahnblock geeignet?
Welchen Achsabstand besitzt die Anschlussarmatur?
Welche Vorteile bietet das integrierte Füll- und Entleerventil?
Welchen Thermostatanschluss besitzt der Thermostatkopf?
Welche Temperatur lässt sich mit dem Thermostatkopf einstellen?
Aus welchen Materialien besteht die Anschlussarmatur?
Welche Betriebsbedingungen sind für den Ventilhahnblock vorgesehen?
- 1 Anschlussarmatur
- 1 Design-Verkleidung
- 1 Design-Thermostatkopf
- Inkl. selbstdichtenden Anschlussnippeln und Konustteilen für Rp 1/2" oder G 3/4" Außengewinde (Eurokonus) Hahnblock-Anschluss
EU-Verantwortlicher Kontakt gemäß GPSR
| Hersteller | Simplex |
|---|---|
| Eingetragener Handelsname | Simplex Armaturen & Systeme GmbH |
| Straße | Isnyer Straße 28 |
| PLZ / Ort | 88260 Argenbühl - Eisenharz |
| Land | Deutschland |
| Telefon | +49 (0) 7566 9408-0 |
| info@simplex-armaturen.de |
Installations- & Warnhinweise
Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unser Kundensupport!
WARNUNG: Alle Warnhinweise auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!
Bei großen und sperrigen Produkten sind die Hinweise auf den Transportkartons zu beachten. Diese Produkte am besten zu zweit transportieren! Verwenden Sie ggf. Tragegurte für einen sicheren Transport.
Sicherheits- und Warnhinweise beachten.
Dieses Produkt ist ein sicherheitsrelevantes Bauteil. Gefahr! Zur Vermeidung von Gefährdungen und gesundheitliche Schäden, darf die Montage, Inbetriebnahme und Wartung nur von entsprechend autorisiertem Fachpersonal durchgeführt werden.
Achtung! Erhöhte Gefährdungen gilt insbesondere bei der Montage, Inbetriebnahme und Wartung für Gas- und Ölheizungen!
Bestimmungsgemäßer Gebrauch: Beachten Sie bei der Installation und Montage sind die beiliegenden Montage-, Bedienungs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten. (Wärmeerzeuger dürfen oft nur mit zugelassenen Abgasanlagen betrieben werden.) Zum bestimmungsgemäßen Gebrauch gehört auch die Einhaltung der ebenfalls in den o.g. Unterlagen enthaltenen Inspektions- und Wartungsvorschriften.
