Solar-Paket Röhrenkollektor HP22 7,22 m² für Flachdach

Name: Solar-Paket Röhrenkollektor HP22 7,22 m² für Flachdach
Brand: Sunex
SKU: 7213100062F
Price: 2362.38 EUR
Availability: LimitedAvailability

Das Solar-Paket mit Vakuum-Röhrenkollektor mit Heatpipe-Technologie dient zur Nutzung der Sonnenenergie und lässt sich perfekt zur Erwärmung von Trinkwasser, Heizungs- und Schwimmbadwasser einsetzen.

2.362,38 €

inkl. MwSt. zzgl. Versandkosten

Elektroaltgerät: kostenlose Rücknahme und fachgerechtes Recycling am Ende der Nutzung

Inhalt: 1 Paket
Versandart: Spedition
Artikelnummer: 7213100062F
WEEE-NR: DE29524301
Lieferzeit: 8 - 20 Wochen

Solar-Paket Röhrenkollektor HP22 7,22 m² - Vakuum-Röhrenkollektor für Flachdach

Das Solar-Paket mit Vakuum-Röhrenkollektor mit Heatpipe-Technologie zur Nutzung der Sonnenenergie kann zur Erwärmung von Trinkwasser, Heizungs- und Schwimmbadwasser eingesetzt werden und ist für die Montage auf Schrägdächern geeignet.

Das Paket beinhaltet Vakuum-Röhrenkollektoren HP22, Montage-Sets sowie Verbindungssets für die Kollektoren, die Solarstation GPS PWM mit integrierter hocheffizienter Wilo Umwälzpumpe Yonos Para PWM und die Solarregelung LOGO PWM. Außerdem beinhaltet das Paket ein Ausdehnungsgefäß (24 Liter) mit dazu passender Halterung und die Solarflüssigkeit (10 Liter).

Ihre Vorteile:

Hochwertige Vakuumröhren, gefertigt aus Borosilikat-Silizium-Glas mit einem niedrigen Eisenoxidgehalt
Maximaler Schutz vor Wärmeverlust durch Vakuumisolierung
Hohe Effizienz durch eine hochselektive Kupferbeschichtung des Glases
Maximaler Schutz vor Wärmeverlusten auch bei widrigen Wetterverhältnissen durch hochwertige Isolierung des Kollektors mit Mineralwolle im Aluminiumgehäuse
Sehr geringe Übertragungsverluste durch Sammelrohrsystem aus Kupfer
Die unempfindliche Edelstahltragkonstruktion garantiert eine maximale Lebensdauer
Schneller Austausch der Röhren ohne Entleeren der gesamten Anlage durch Heatpipe-Technologie (Trockenanbindung)

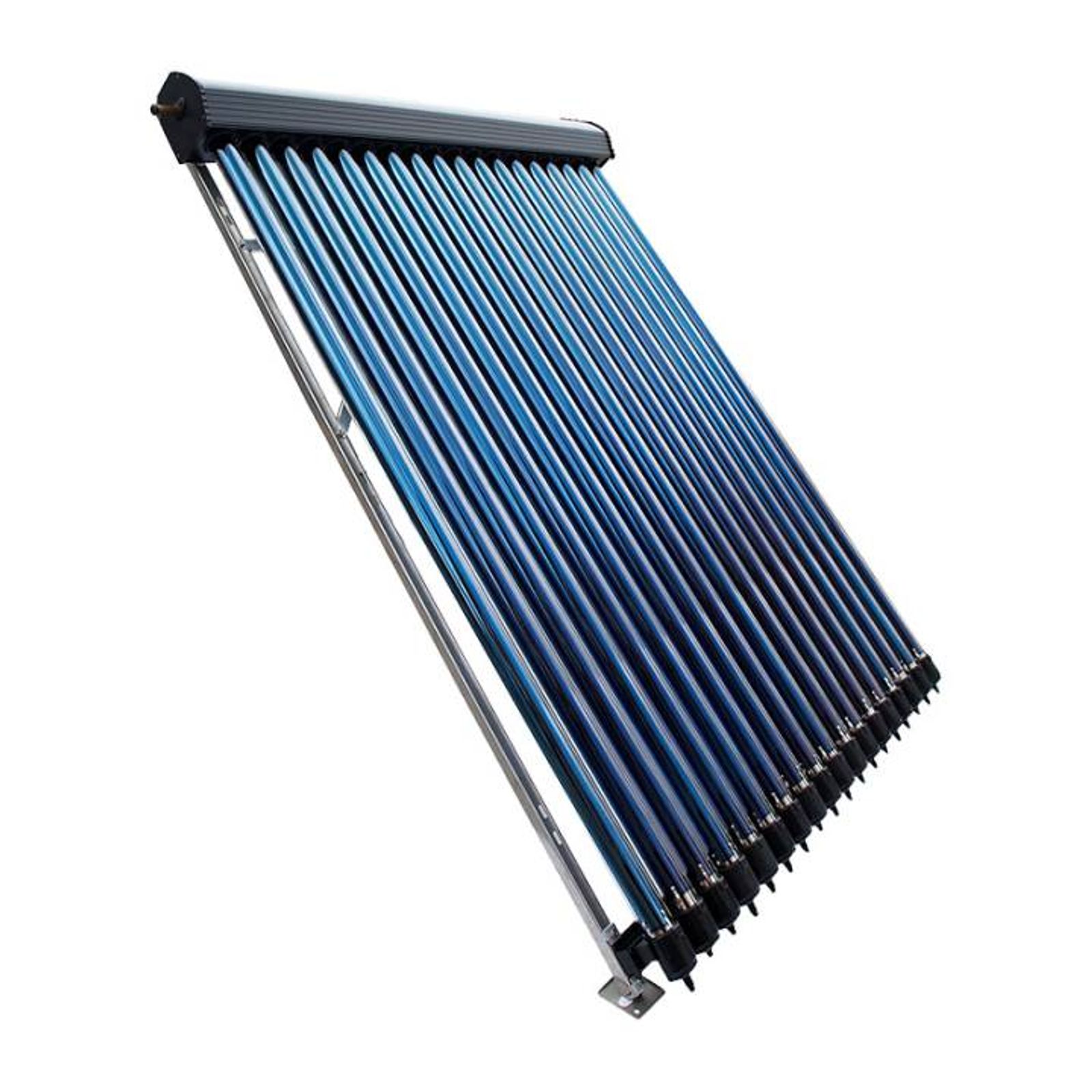

Technische Daten Röhrenkollektor HP22:

Anzahl der Vakuum-Röhren:	22
Durchmesser Vakuum-Rohr:	58 mm
Wandstärke:	2 mm
Gesamtfläche:	3,61 m²
Aperturfläche:	2,70 m²
Abmessungen
Höhe:	199 cm
Breite:	192 cm
Tiefe:	18,2 cm
Durchmesser Anschlussrohre:	22 mm
Optischer Wirkungsgrad Absorber/Apertur:	93,7/58,2 %
Verluste a1 Absorber/Apertur:	2,69/1,67 W/m²xK
Verluste a2 Absorber/Apertur:	0,01/0,006 W/m²xK²
Absorption Faktor:	>0,94
Emission Faktor:	<0,8
Gewicht:	82 kg
Zulässige Kollektor Neigung:	15-50 °

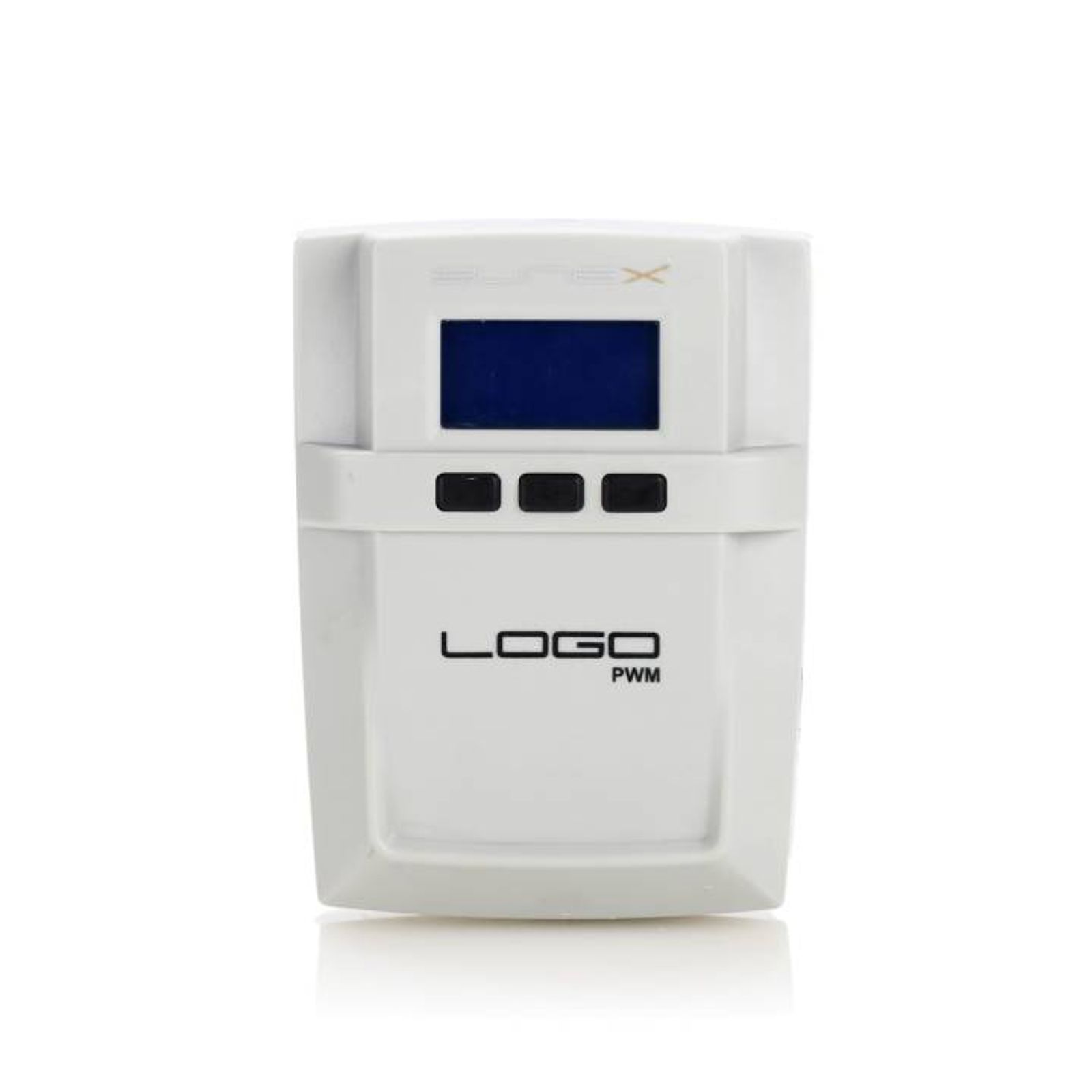

Technische Daten der Solarregelung LOGO PWM:

Netzspannung:	230 VAC +/- 10%
Frequenz:	50 Hz
Leistungsaufnahme:	2 VA
PWM Ausgang:	1 kHz, 8,5 - 15 V
Belastbarkeit des Relais-Ausgangs:	120 W / 230 VAC
Verzögerte Sicherung:	TR5 2A, 250 VAC
Batterie, Aufrechterhaltung der Uhr:	CR2032
Zeit der Aufrechterhaltung der Batterie:	100 Tage
Eingang der Temperaturmessung (T1, T2, T3):	PT 1000
Bereich der Temperaturmessung (Kollektor-Sensoren):	-40 bis 200 °C
Bereich der Temperaturmessung (Speicher-Sensoren):	-5 bis 110 °C
Raumtemperatur des arbeitenden Reglers:	0 °C ... 40 °C
Raumtemperatur des gelagerten Reglers:	0 °C ... 50 °C
Luftfeuchtigkeit bei arbeitendem Regler:	Max. 80 % für 25 °C
Abmessungen
Höhe:	162 mm
Breite:	121 mm
Dicke:	54 mm
Abstand der Befestigungsbohrungen:	70 mm

Technische Daten der Solarstation GPS PWM:

Netzspannung:	1 ~ 230 V
Frequenz:	50 - 60 Hz
Leistung:	3 - 45 W
Max. Strom:	0,44 A
Abmessungen
Länge:	460 mm
Breite:	310 mm
Höhe:	190 mm

Wie funktioniert die Heatpipe-Technologie im Vakuum-Röhrenkollektor HP22?

In jeder Röhre verdampft eine spezielle Flüssigkeit, sobald Sonnenstrahlen auf den Absorber treffen. Der Dampf steigt zum Kopfende der Heatpipe auf und gibt seine Wärme dort über eine trockene Anbindung an die Solarflüssigkeit im Sammlerrohr ab, bevor er kondensiert und wieder zurückfließt. Dadurch wird die Sonnenenergie effizient und verlustarm transportiert.

Was ist der Unterschied zwischen Gesamtfläche und Aperturfläche beim HP22?

Die Gesamtfläche von 3,61 m² je Kollektor beschreibt die kompletten Außenmaße inklusive Rahmen und Zwischenräumen. Die Aperturfläche von 2,70 m² gibt dagegen nur die tatsächlich sonnenaktive Fläche an, die für die Wärmegewinnung genutzt wird. Für die Ertragsberechnung ist vor allem die Aperturfläche entscheidend.

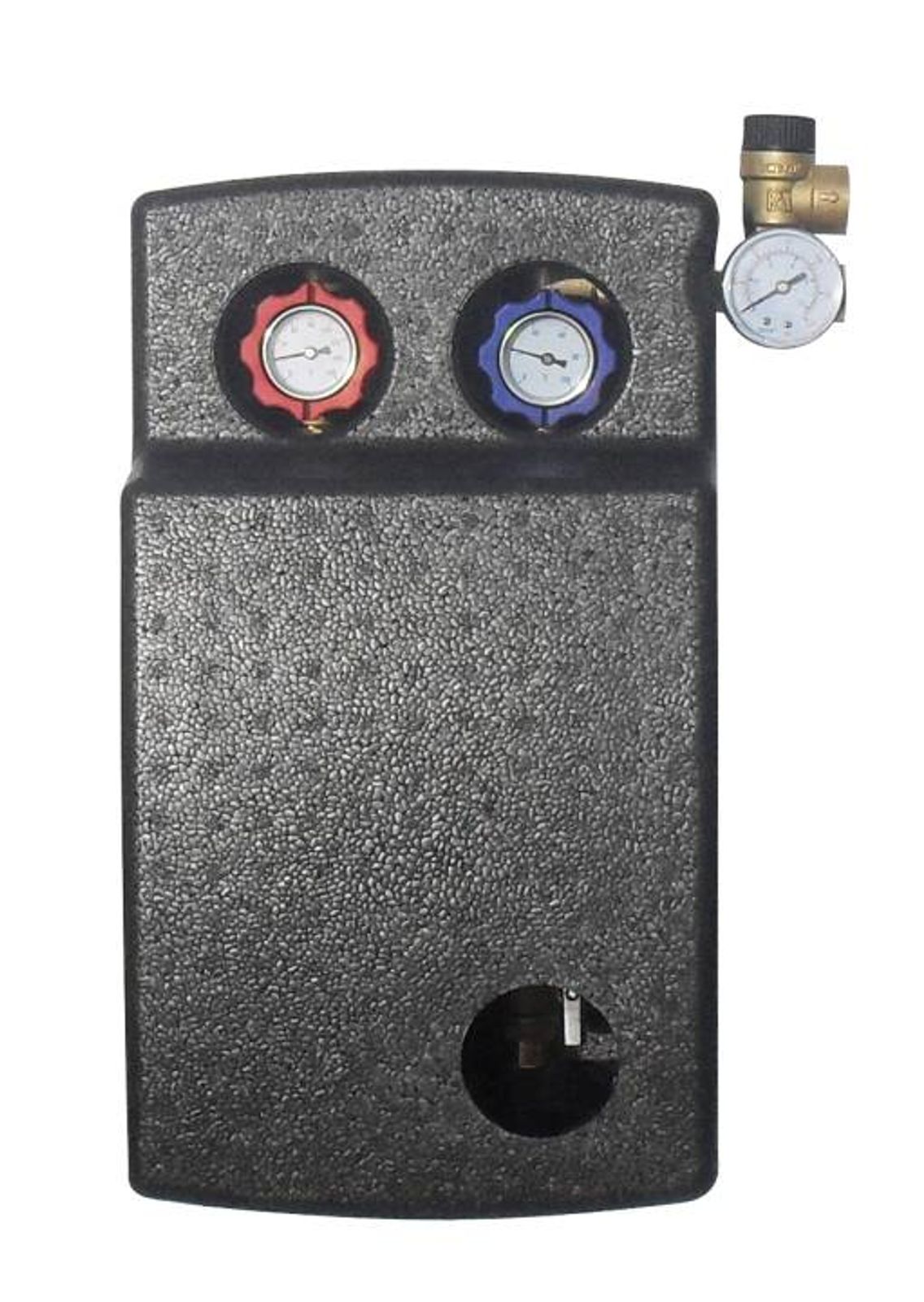

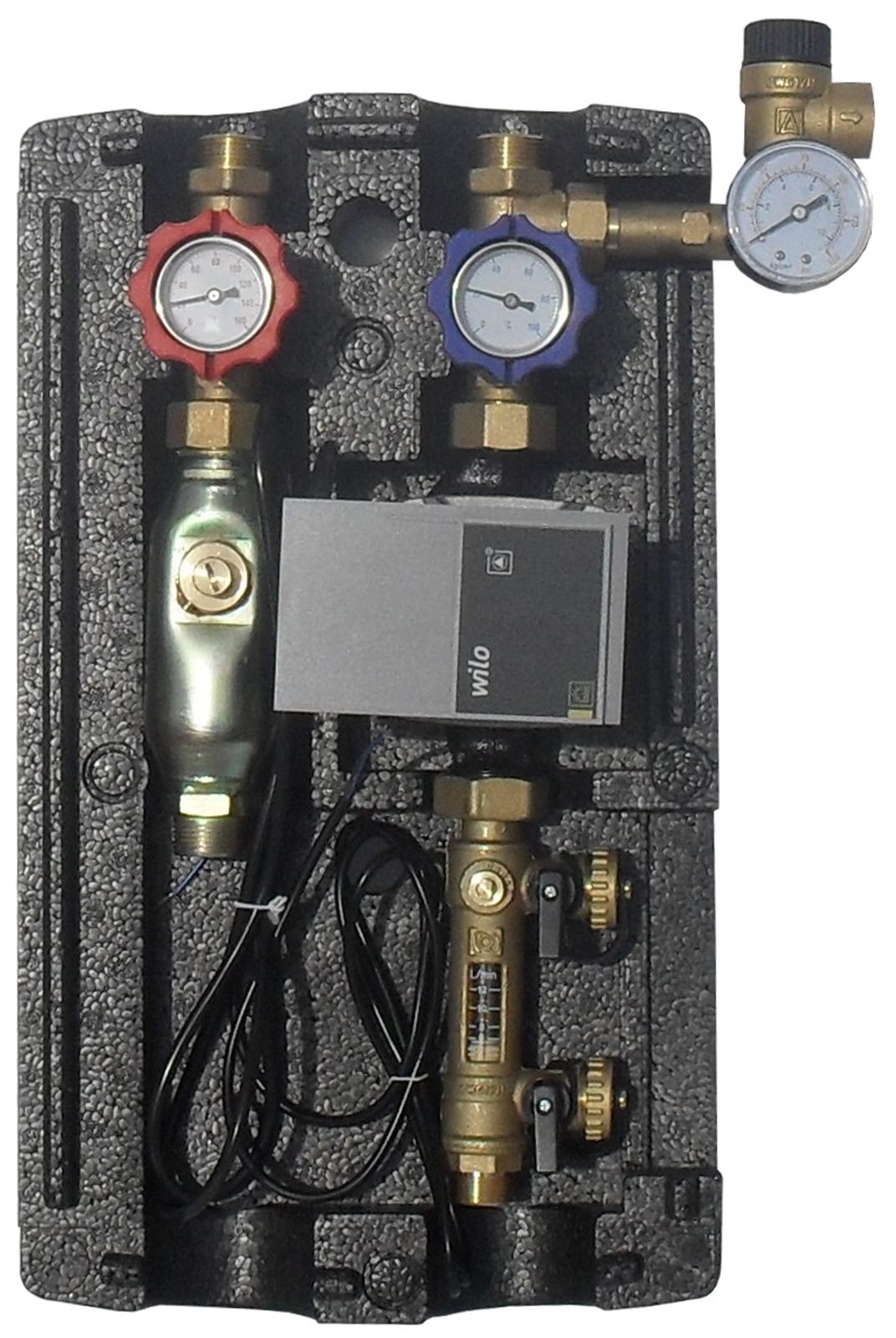

Welche Funktion übernimmt die Solarstation GPS PWM im Solar-Paket?

Die Solarstation verbindet Kollektor und Speicher hydraulisch und enthält alle Komponenten für einen sicheren Betrieb, etwa Pumpe, Manometer, Sicherheitsventil und Absperrarmaturen. Sie sorgt dafür, dass die erwärmte Solarflüssigkeit kontrolliert zum Speicher transportiert wird.

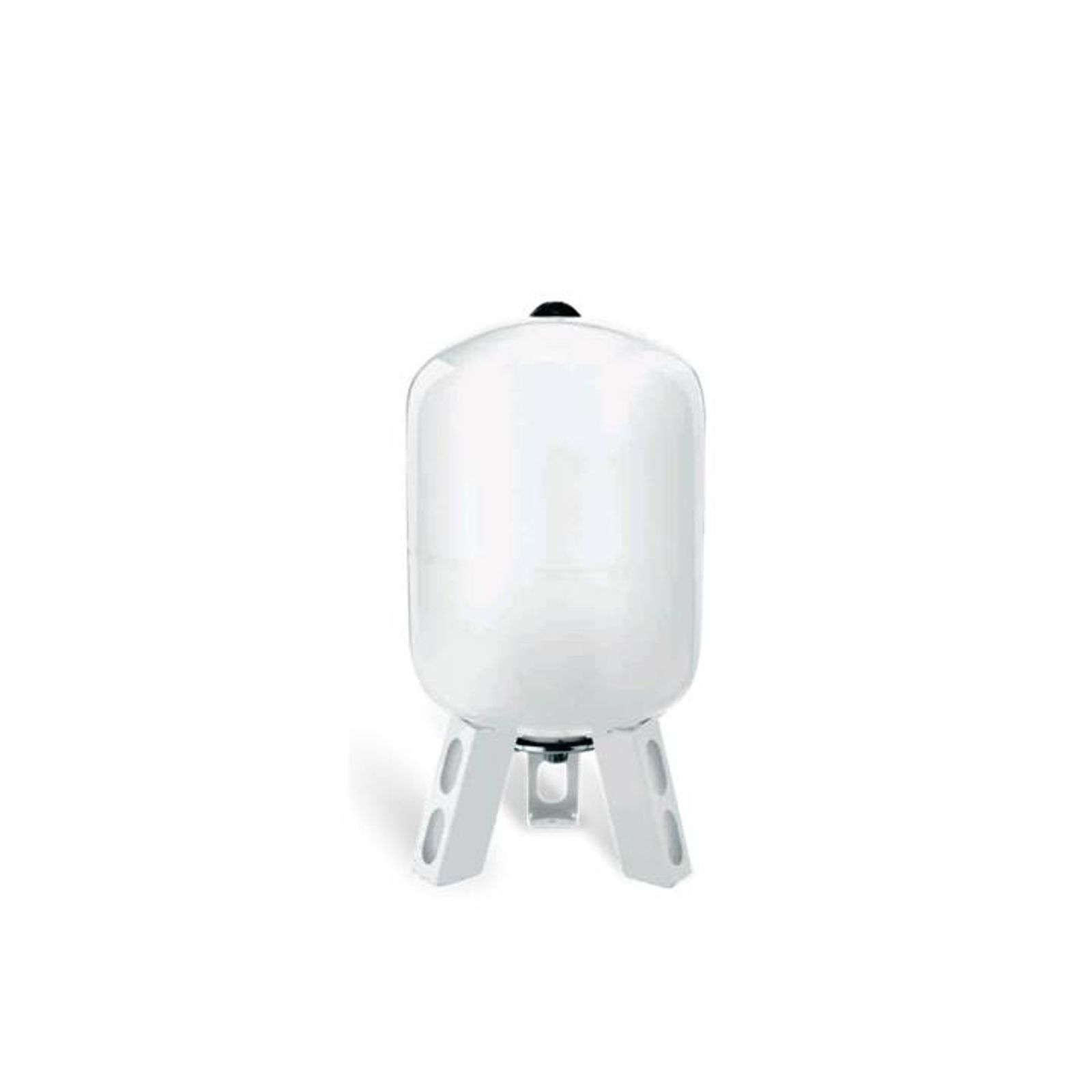

Wozu dient das 24-Liter-Ausdehnungsgefäß im System?

Solarflüssigkeit dehnt sich bei hohen Temperaturen aus, besonders wenn im Sommer kein Wärmeabnehmer vorhanden ist. Das Ausdehnungsgefäß nimmt dieses zusätzliche Volumen auf und gleicht Druckschwankungen im Solarkreislauf aus, damit die Anlage sicher funktioniert.

Was misst der PT1000-Temperaturfühler der Solarregelung LOGO PWM?

Die PT1000-Fühler erfassen die Temperaturen am Kollektor und am Speicher und leiten diese Werte an die Solarregelung LOGO PWM weiter. Anhand der Temperaturdifferenz entscheidet die Regelung, wann die Umwälzpumpe ein- oder ausgeschaltet wird.

Welchen Vorteil bietet die Wilo Umwälzpumpe Yonos Para PWM gegenüber einer ungeregelten Pumpe?

Die PWM-Ansteuerung passt die Drehzahl der Pumpe stufenlos an den tatsächlichen Wärmebedarf an, statt konstant mit voller Leistung zu laufen. Das senkt den Stromverbrauch spürbar und sorgt gleichzeitig für einen gleichmäßigeren, leiseren Betrieb.

Können mehrere HP22-Kollektoren zu einer größeren Anlage verbunden werden?

Ja, die HP22-Kollektoren lassen sich über passende Verbindungssets in Reihe schalten, um größere Kollektorflächen zu realisieren. Wie viele Kollektoren kombiniert werden können, hängt von der gewünschten Anlagengröße und der Dimensionierung der Solarstation ab.

Ist die mitgelieferte Solarflüssigkeit sofort einsatzbereit oder muss sie noch angemischt werden?

Die im Paket enthaltene Solarflüssigkeit ist ein gebrauchsfertiges Wasser-Glykol-Gemisch und muss nicht weiter verdünnt werden. Sie bietet sowohl Frostschutz als auch Korrosionsschutz für die Metallteile der Anlage.

Wofür wird die Batterie CR2032 in der Solarregelung LOGO PWM benötigt?

Die CR2032-Batterie versorgt die interne Uhr der Solarregelung bei einem Stromausfall und hält die gespeicherte Zeit für rund 100 Tage aufrecht. So gehen Zeiteinstellungen auch nach einer kurzen Unterbrechung der Stromversorgung nicht verloren.

Was ist zu tun, wenn die Solarregelung LOGO PWM keinen Temperaturwert anzeigt?

Zunächst sollte die Steckverbindung des jeweiligen Temperaturfühlers auf festen Sitz geprüft werden. Bleibt die Anzeige weiterhin fehlerhaft, empfiehlt es sich, einen Fachbetrieb hinzuzuziehen, der Verkabelung und Fühler prüft.

Eignet sich das Solar-Paket HP22 auch zur Erwärmung von Schwimmbadwasser?

Ja, laut Herstellerangabe kann das System neben Trinkwasser auch zur Erwärmung von Heizungs- und Schwimmbadwasser eingesetzt werden. Für die Poolwassererwärmung wird üblicherweise ein zusätzlicher Wärmetauscher zwischen Solarkreislauf und Beckenwasser benötigt.

Warum liegt der zulässige Neigungswinkel des HP22-Kollektors zwischen 15° und 50°?

Dieser Bereich stellt sicher, dass die Heatpipe-Röhren ausreichend geneigt sind, damit die verdampfte Flüssigkeit zuverlässig zum Kondensator aufsteigen und die Wärme abgeben kann. Bei zu geringer Neigung funktioniert der Wärmetransport in der Heatpipe nicht richtig.

Worin unterscheidet sich die Heatpipe-Technologie von direkt durchströmten Vakuum-Röhrenkollektoren?

Bei der Heatpipe-Technik strömt die Solarflüssigkeit nicht direkt durch die Röhren, sondern nimmt die Wärme trocken am Kopfende auf. Direkt durchströmte Kollektoren führen die Flüssigkeit dagegen unmittelbar durch jede Röhre, wodurch beim Röhrentausch die gesamte Anlage entleert werden muss.

Welchen praktischen Vorteil bietet die Trockenanbindung der Röhren bei der Wartung?

Da die Solarflüssigkeit nicht direkt durch die Röhren fließt, lässt sich eine einzelne Heatpipe-Röhre bei Bedarf austauschen, ohne die gesamte Anlage zu entleeren und neu zu befüllen. Das spart Zeit und reduziert den Wartungsaufwand deutlich.

Wie schützt das Vakuum im Röhrenkollektor vor Wärmeverlust?

Das Vakuum zwischen den doppelwandigen Glasröhren wirkt wie bei einer Thermoskanne und unterbindet Wärmeleitung sowie Konvektion nach außen. Dadurch bleiben die Wärmeverluste auch bei niedrigen Außentemperaturen oder Wind deutlich geringer als bei unisolierten Systemen.

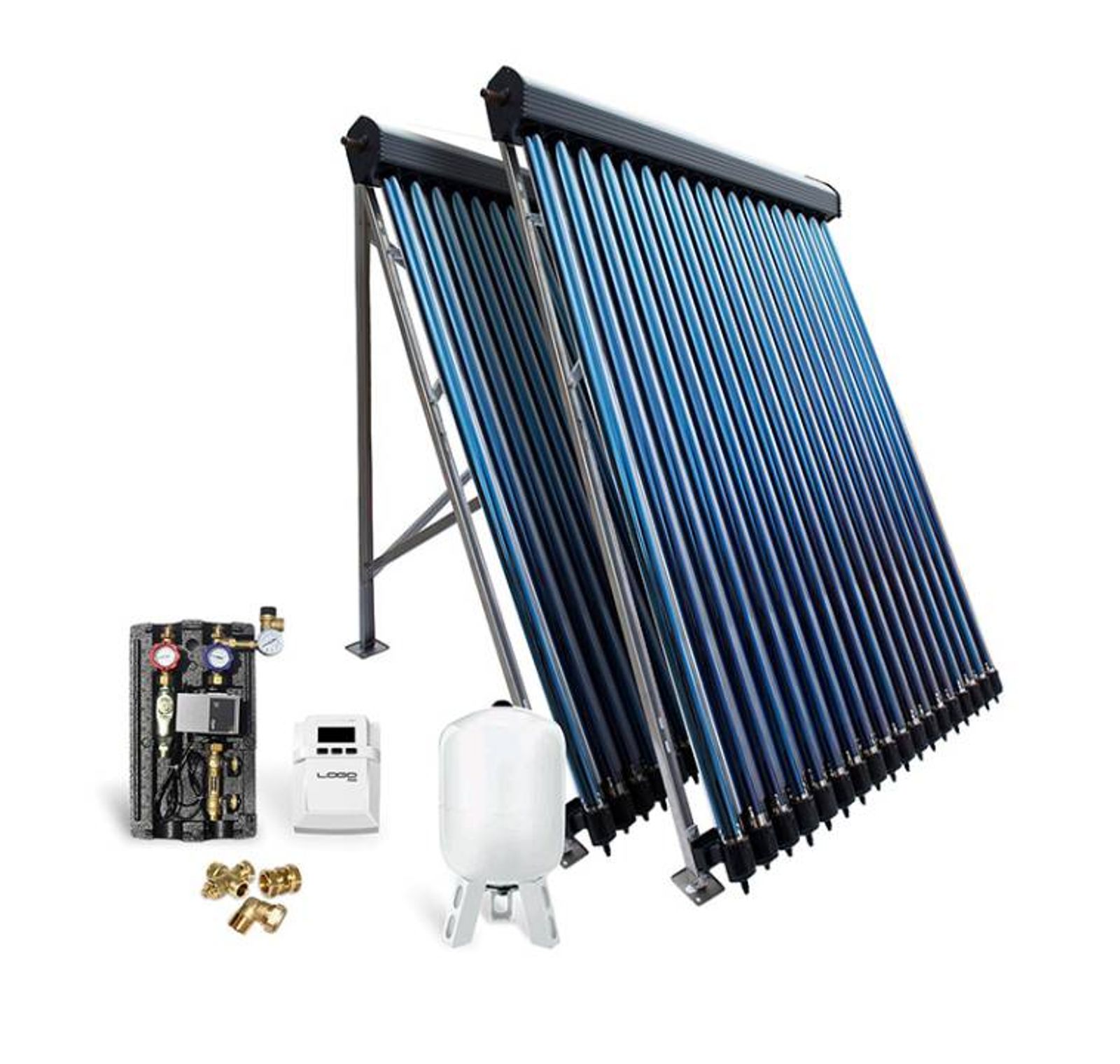

2 x Vakuum-Röhrenkollektoren HP22

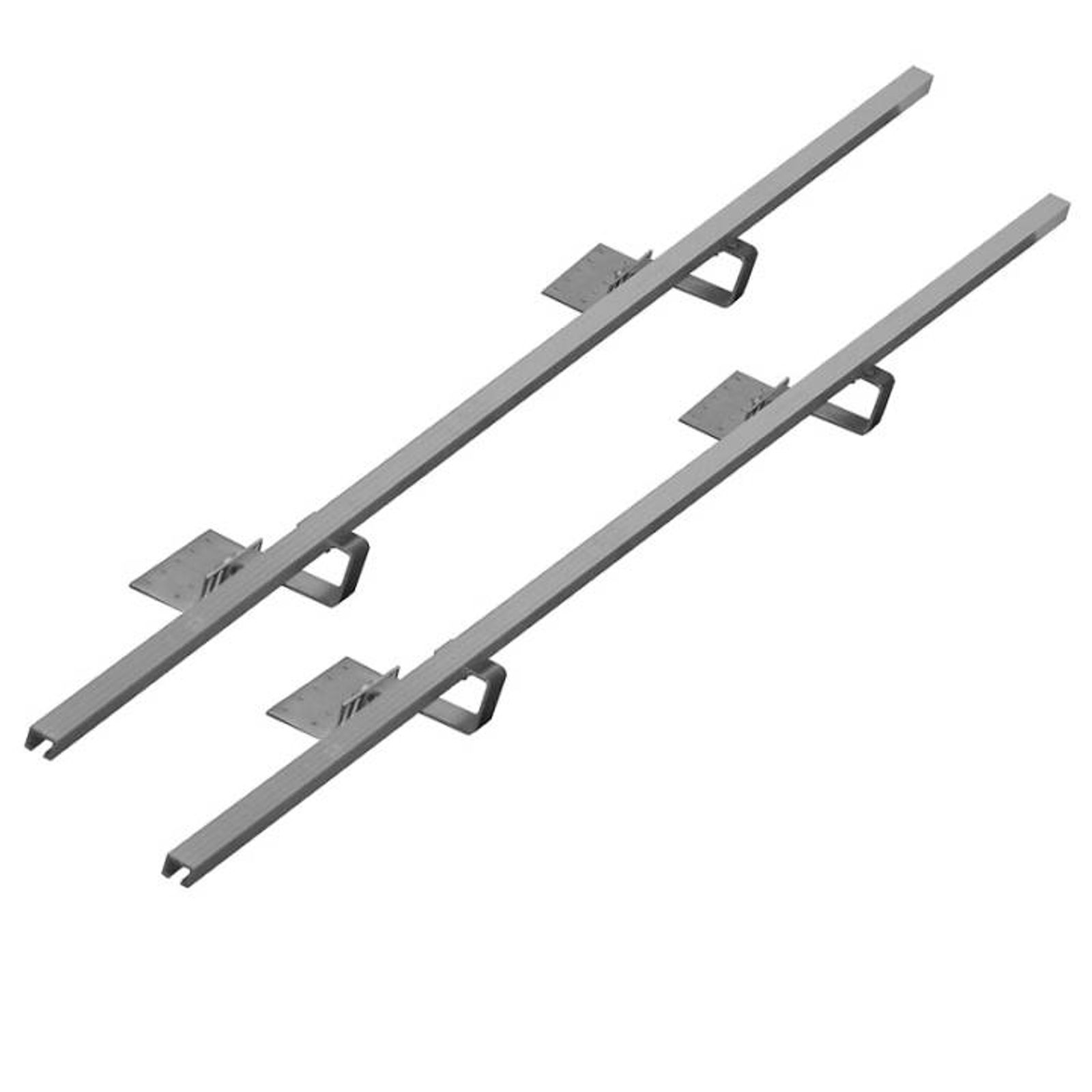

2 x Flachdach-Montage-Systemen

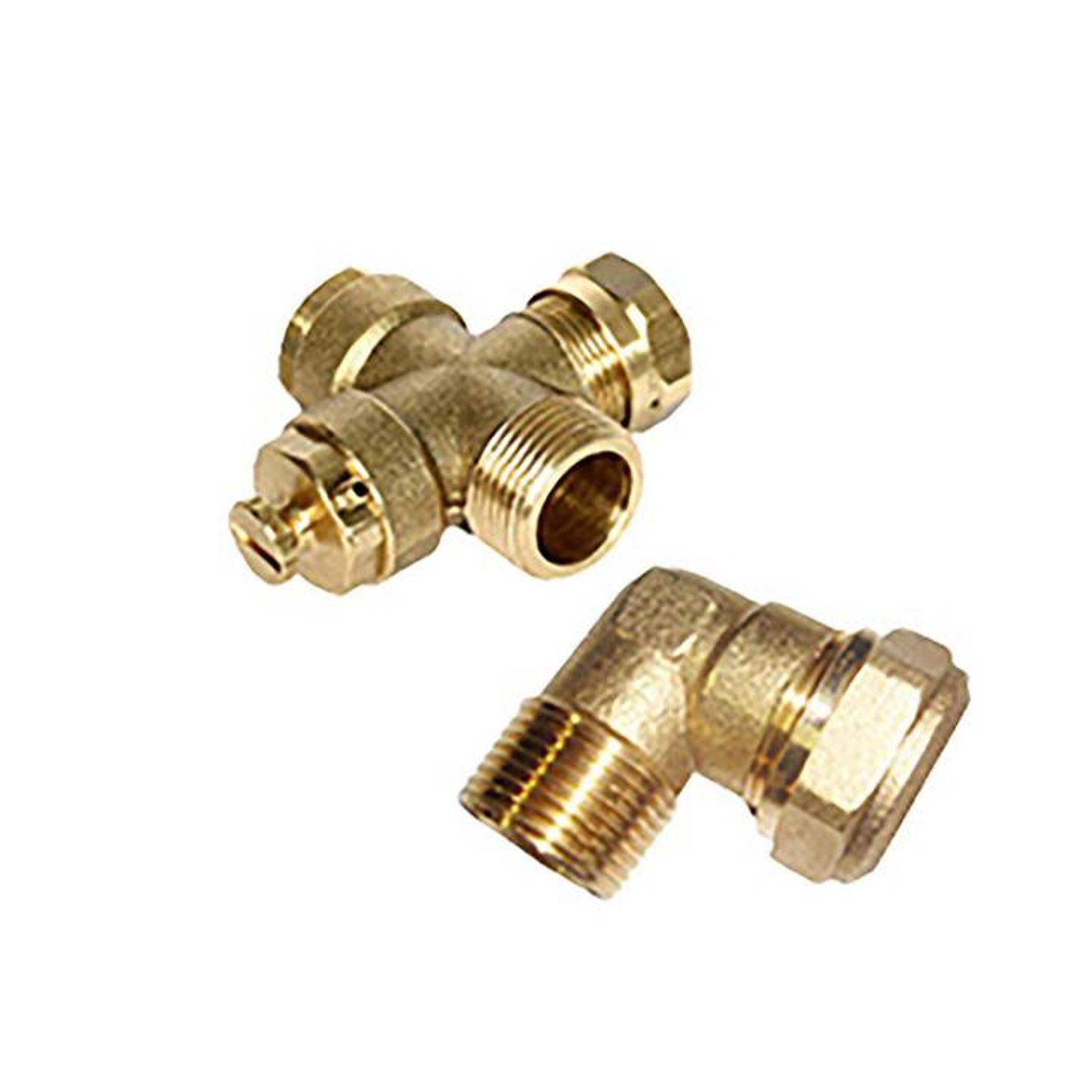

1 x Verbindungssets für 2 Kollektoren
1 x Solarstation GPS PWM mit integrierter hocheffizienter Wilo Umwälzpumpe Yonos Para PWM
1 x Solarregelung LOGO PWM
1 x 24 Liter Ausdehnungsgefäß mit dazu passender Halterung
1 x 10 Liter Solarflüssigkeit
