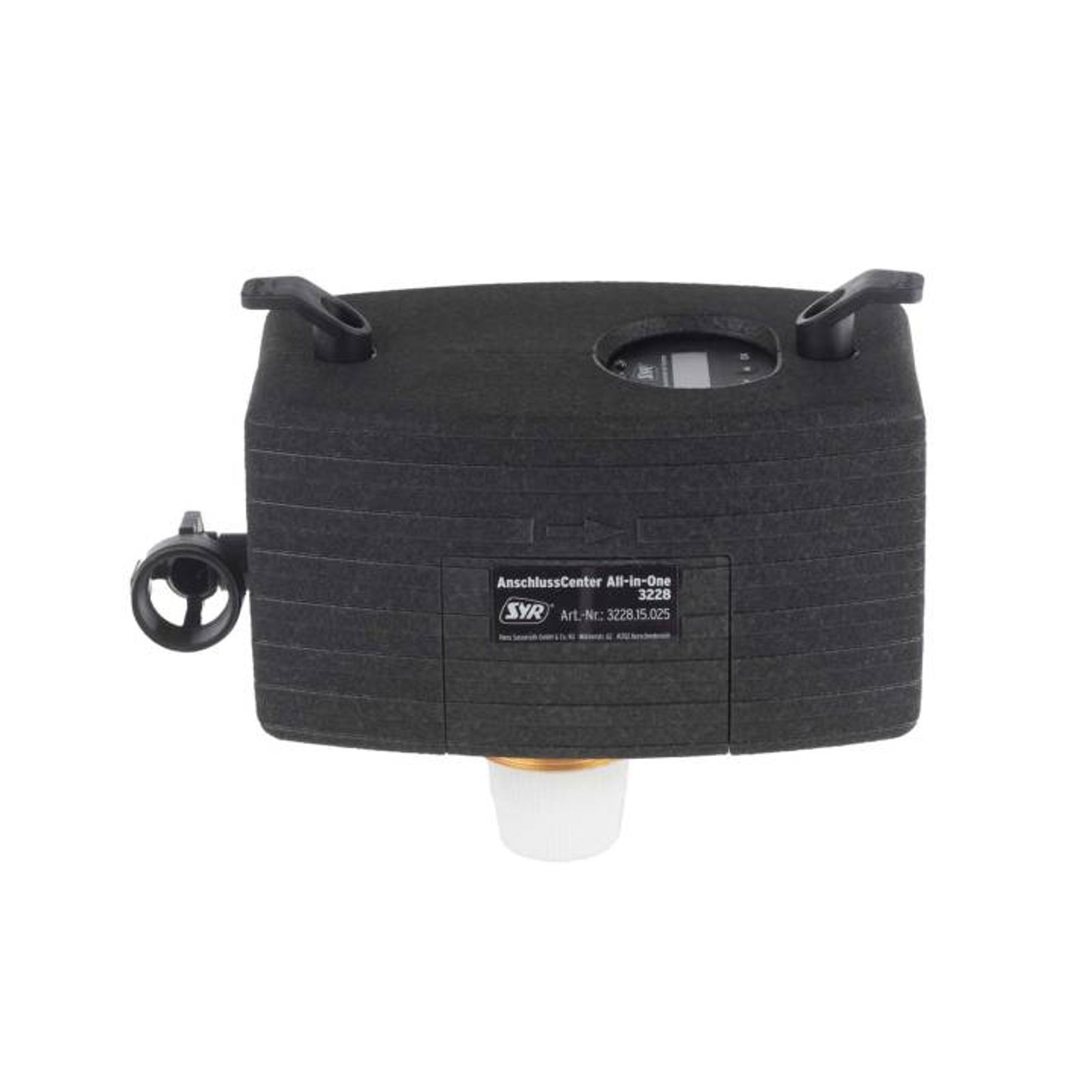

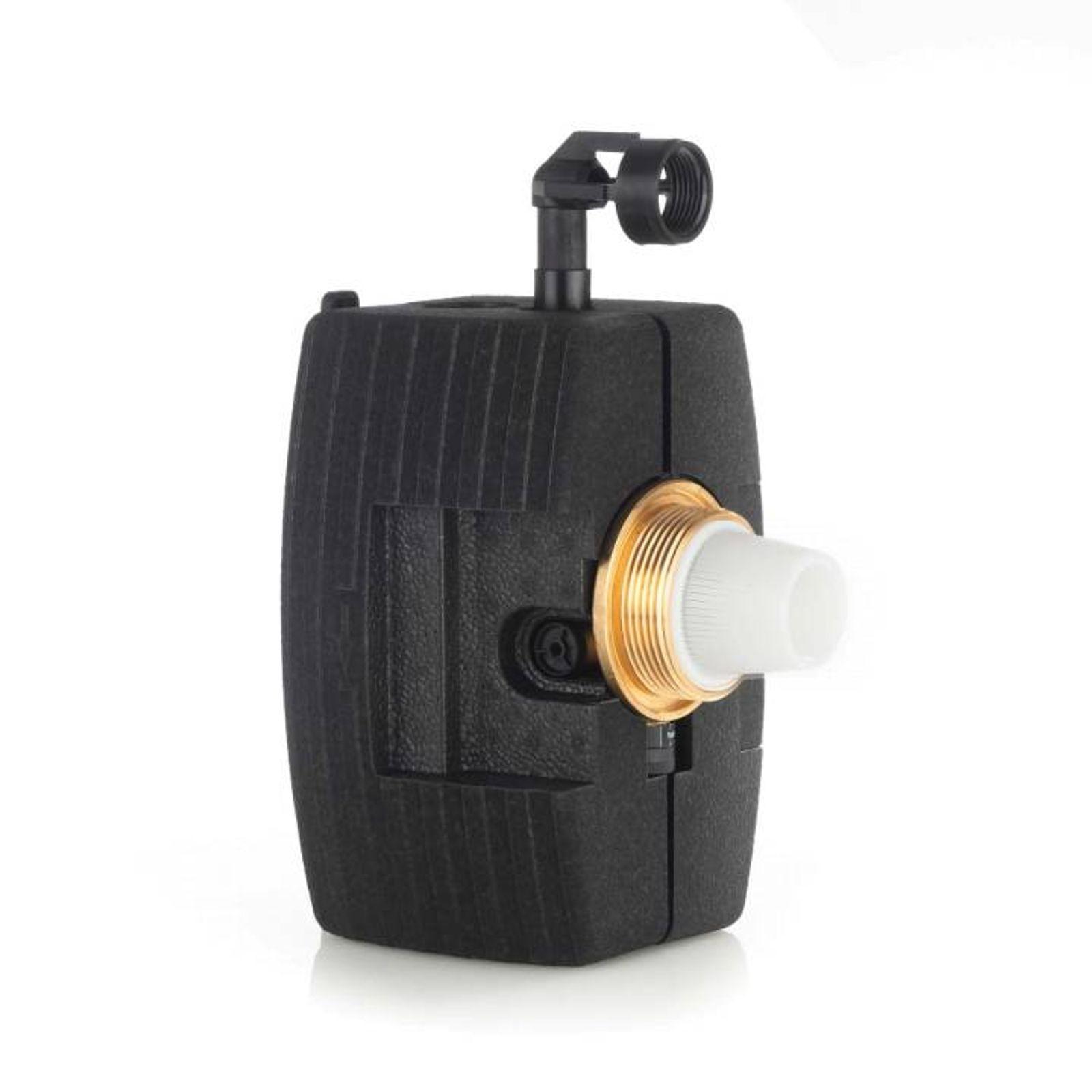

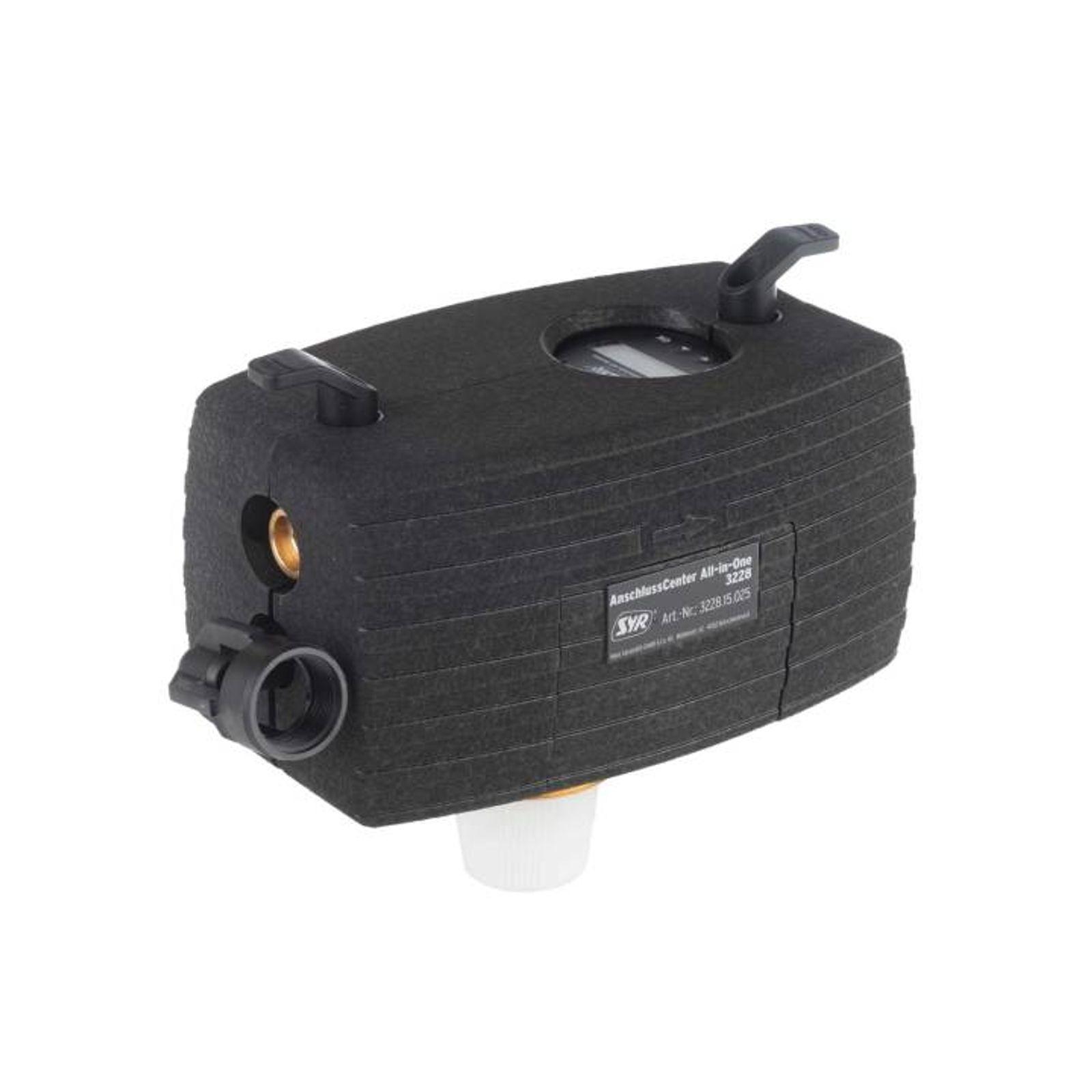

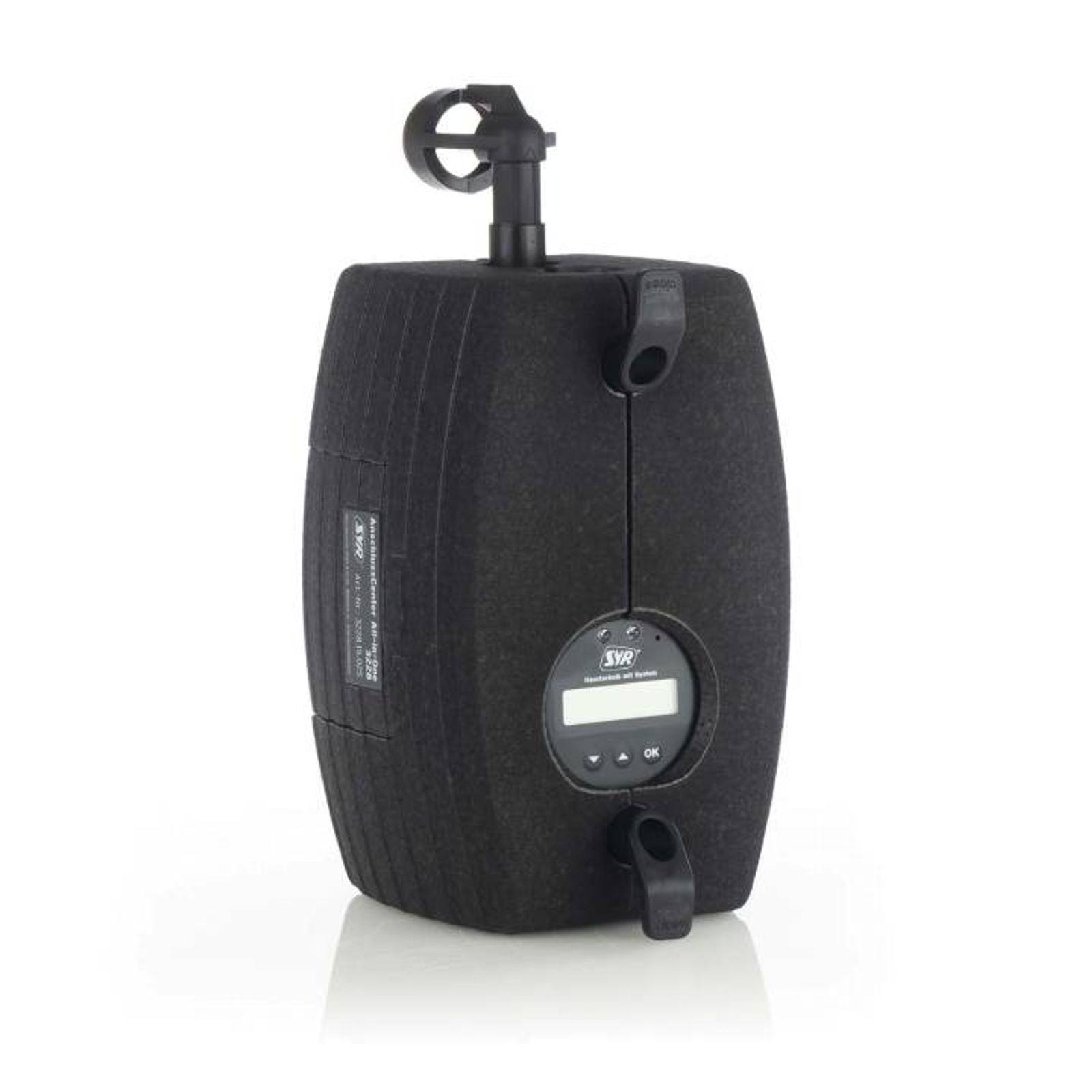

SYR Anschlusscenter 3228 All-in-One

Name: SYR Anschlusscenter 3228 All-in-One
Brand: SYR
SKU: 3228.15.025
Price: 587.23 EUR
Availability: LimitedAvailability

SYR Anschlusscenter All-In-One 3228 - Platzsparende Armatur zum automatischen Befüllen von geschlossenen Heizungsanlagen mit digitaler Eingangs- und Ausgangsdruckanzeige.

587,23 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 3228.15.025
Lieferzeit: 5 - 7 Werktage

SYR Anschlussenter All-in-one

Anwendungsbereich

Das SYR Anschlusscenter All-in-one 3228 ist ein Anschluss-Modul zur automatischen Befüllung von geschlossenen Heizungsanlagen mit enthärtetem (HWE), vollentsalztem (HVE) oder Wasser zur pH-Wert-Stabilisierung (HVE Plus). Maßgeblich für den Einsatzzweck ist die verwendete Kartusche.

Ausführung

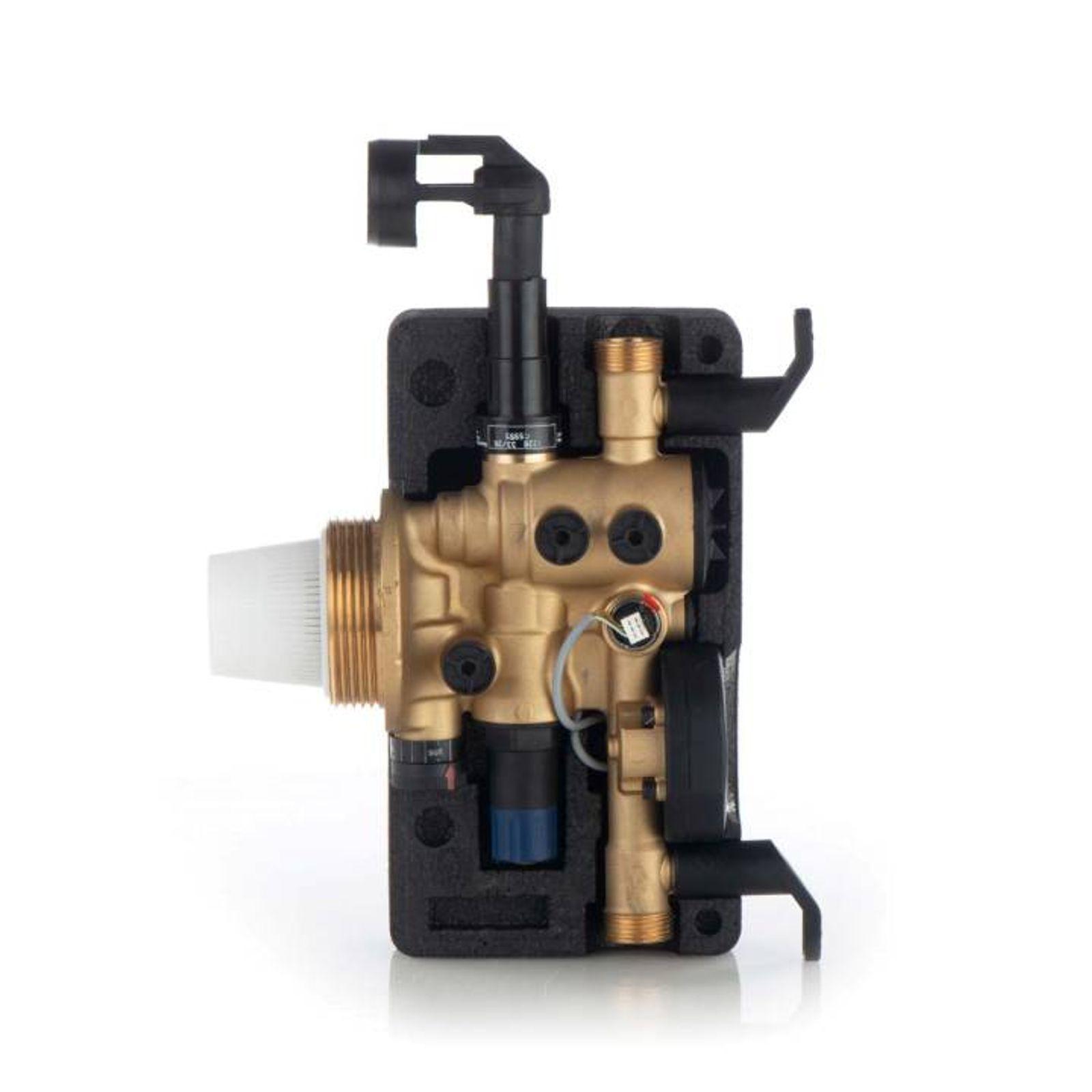

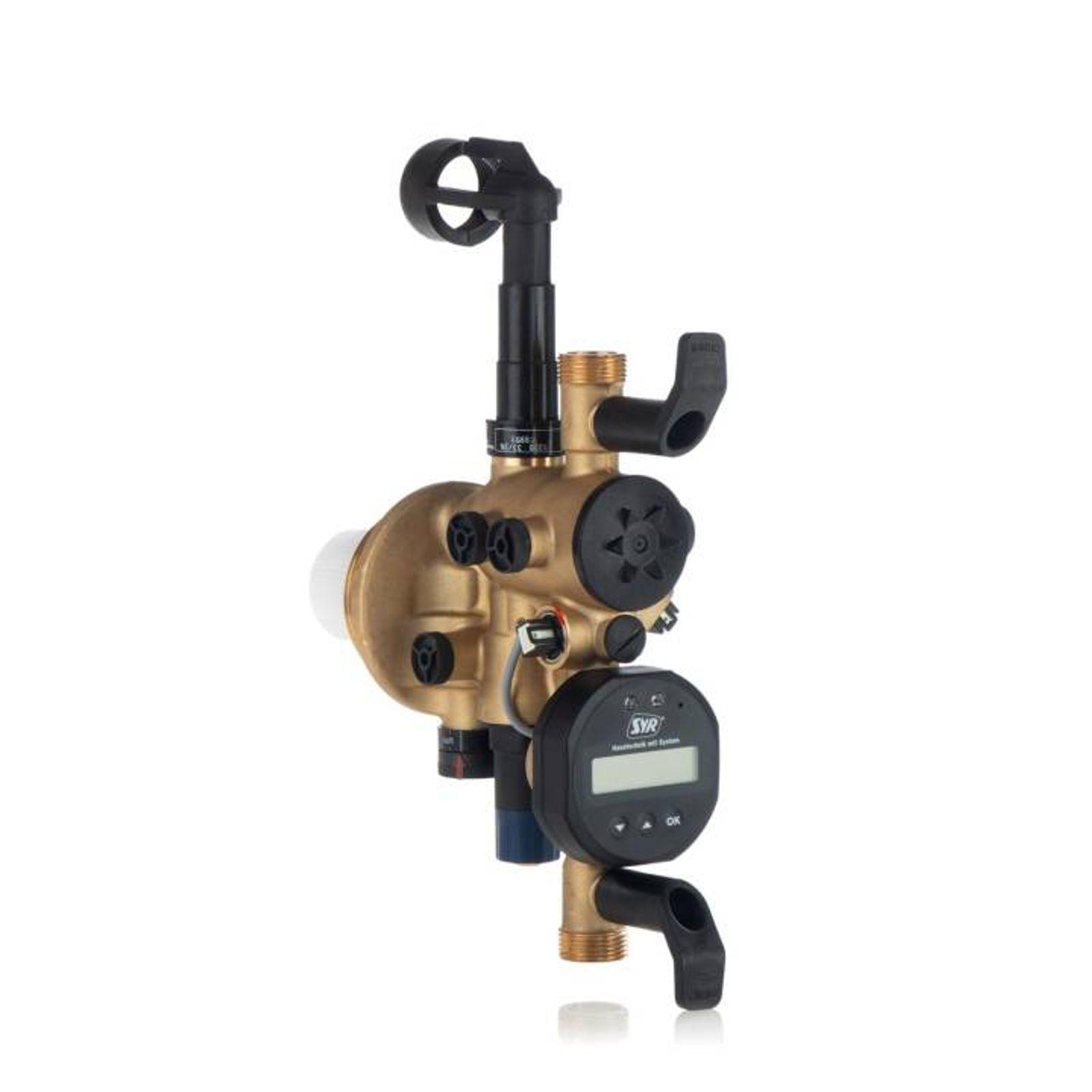

Beim SYR Anschlusscenter All-in-one handelt es sich um eine Armatur, die sowohl als Heizungswasserenthärtung oder als Vollentsalzung verwendet werden kann. Maßgeblich ist die Wahl der Kartusche (Enthärtung oder Vollentsalzung). Die jeweiligen Kartuschen sind wiederbefüllbar und in den Größen 4, 7, 14 und 30 Liter erhältlich. Die integrierte FüllCombi BA ermöglicht eine automatische Befüllung der Heizungsanlage. Das Anschlusscenter All-in-one beinhaltet:

eine ein- und ausgangsseitige Absperrung zum einfachen Tausch der Kartusche
eine integrierte Verschneidung, die für die Vollentsalzung umgestellt werden kann
eine digitale Kapazitätskontrolle zur Restwertanzeige der Kartuschen
einen Wandhalter
einen Systemtrenner BA (bis einschließlich Flüssigkeitskategorie 4 nach DIN EN 1717)
ein Manometer
einen Druckminderer

Werkstoffe

Die Funktionsteile sind aus hochwertigem Kunststoff hergestellt. Das Gehäuse und die innen liegenden Kunststoffteile bestehen aus schlagfestem Thermoplast, die Gummiteile aus alterungsbeständigen Elastomeren. Bei allen weiteren Funktionsteilen wird eine entzinkungsbeständige Messing-Legierung und nichtrostender Stahl verwendet. Die verwendeten Materialien entsprechen den anerkannten Regeln der Technik. Die vom Wasser berührten Kunststoffteile und Elastomere entsptrechen der KTW-Leitlinie des Umweltbundesamtes.

Einbau

Das Anschlusscenter All-in-one wird vor der Heizungsanlage installiert, an der Wandhalterung befestigt und muss gut zugänglich sein. Die jeweiligen Kartuschen werden von unten mit dem Anschlusscenter verschraubt

Montage

Vor der Installation ist die Rohrleitung sorgfältig durchzuspülen. Das Anschlusscenter All-in-one muss spannungsfrei und unter Beachtung der Flussrichtung (Pfeil auf dem Gehäuse) in die Leitung eingebaut werden.

Das SYR Anschlusscenter All-in-one 3228 (Artikelnummer 3228.15.025) ist der Nachfolger des SYR Anschlusscenter 3228 All-in-One (Artikelnummer 3228.15.010).

Betriebsdruck:	max. 10 bar
Betriebstemperatur:	max. 30 °C (Eingang) max. 65 °C (Ausgang)
Einbaulage:	Hauptachse waagerecht
Medium:	Trinkwasser
Durchflussleistung:	0,3 m³/h

Was ist das SYR Anschlusscenter 3228 All-in-One?

Das SYR Anschlusscenter 3228 All-in-One ist ein Anschlussmodul für die automatische Befüllung geschlossener Heizungsanlagen. Es ermöglicht – je nach eingesetzter Kartusche – die Befüllung mit enthärtetem, vollentsalztem oder pH-stabilisiertem Heizungswasser und vereint mehrere Armaturen in einer kompakten Einheit.

Welche Kartuschen können mit dem Anschlusscenter verwendet werden?

Das Anschlusscenter ist mit den SYR HWE-, HVE- und HVE Plus-Kartuschen kompatibel. Welche Wasseraufbereitung erfolgt, hängt ausschließlich von der eingesetzten Kartusche ab.

Warum ist enthärtetes oder vollentsalztes Heizungswasser sinnvoll?

Aufbereitetes Heizungswasser reduziert Kalkablagerungen und hilft, Korrosion sowie Ablagerungen im Heizsystem zu vermeiden. Dadurch können Effizienz und Lebensdauer der Heizungsanlage verbessert werden.

Welche Funktionen sind im Anschlusscenter bereits integriert?

Das Gerät kombiniert unter anderem einen Systemtrenner BA, einen Druckminderer, Absperrarmaturen, eine Verschneideeinrichtung, ein Manometer beziehungsweise eine digitale Druckanzeige sowie eine digitale Kapazitätskontrolle für die Kartusche. Dadurch entfällt die Installation mehrerer Einzelkomponenten.

Wie zeigt das Anschlusscenter den Zustand der Kartusche an?

Die integrierte digitale Kapazitätskontrolle informiert über die verbleibende Leistungsfähigkeit der eingesetzten Kartusche. So lässt sich rechtzeitig erkennen, wann ein Nachfüllen oder Austausch erforderlich wird.

Kann die Kartusche ausgetauscht werden, ohne die gesamte Anlage zu entleeren?

Ja. Dank der integrierten Absperrungen auf Ein- und Ausgangsseite kann die Kartusche komfortabel gewechselt werden, ohne dass die komplette Heizungsanlage entleert werden muss.

Wo sollte das SYR Anschlusscenter 3228 All-in-One montiert werden?

Das Anschlusscenter wird vor der Heizungsanlage an einer Wandhalterung installiert. Es sollte jederzeit gut zugänglich bleiben, damit Wartung und Kartuschenwechsel problemlos durchgeführt werden können.

Welche Einbaulage ist vorgeschrieben?

Das Anschlusscenter muss mit waagerechter Hauptachse und unter Beachtung der auf dem Gehäuse angegebenen Flussrichtung montiert werden.

Für welchen maximalen Betriebsdruck ist das Anschlusscenter ausgelegt?

Das Anschlusscenter ist für einen maximalen Betriebsdruck von 10 bar ausgelegt. Die zulässigen Temperaturgrenzen laut Hersteller sind ebenfalls einzuhalten.

Ist das Anschlusscenter für Trinkwasser geeignet?

Ja. Das Gerät wird mit Trinkwasser betrieben und verfügt über einen integrierten Systemtrenner BA nach DIN EN 1717, der das Trinkwassernetz schützt.

Welche Vorteile bietet die kompakte Bauweise?

Durch die Kombination mehrerer Funktionen in einer Armatur wird weniger Einbauraum benötigt. Gleichzeitig reduziert sich der Montageaufwand gegenüber einer Installation mit einzelnen Komponenten.

Muss die Rohrleitung vor der Montage gespült werden?

Ja. Vor dem Einbau sollte die Rohrleitung gründlich gespült werden, damit Schmutzpartikel die Funktion der Armatur und der Wasseraufbereitung nicht beeinträchtigen.

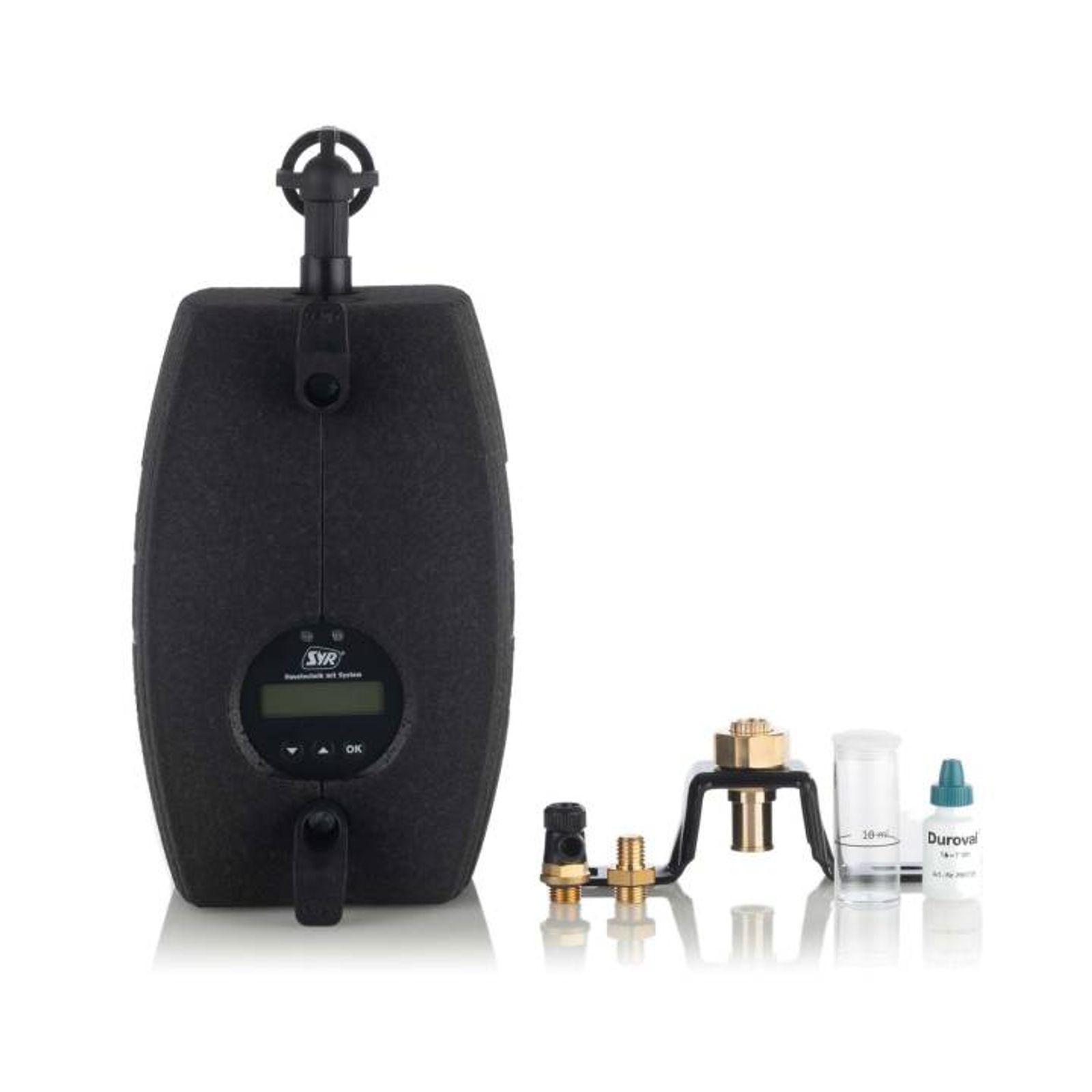

1x SYR Anschlusscenter 3228 All-in-One

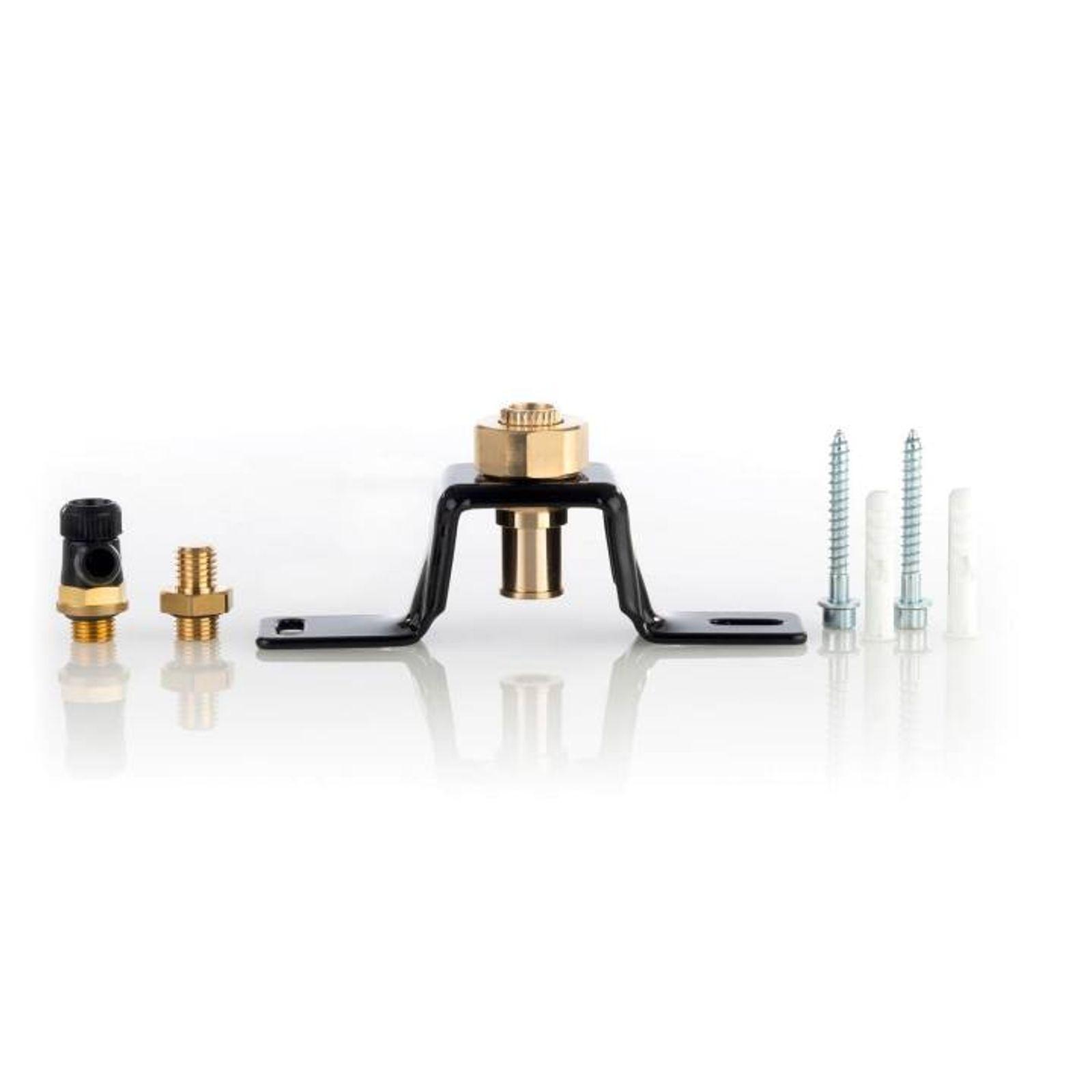

1x Wandhalterung

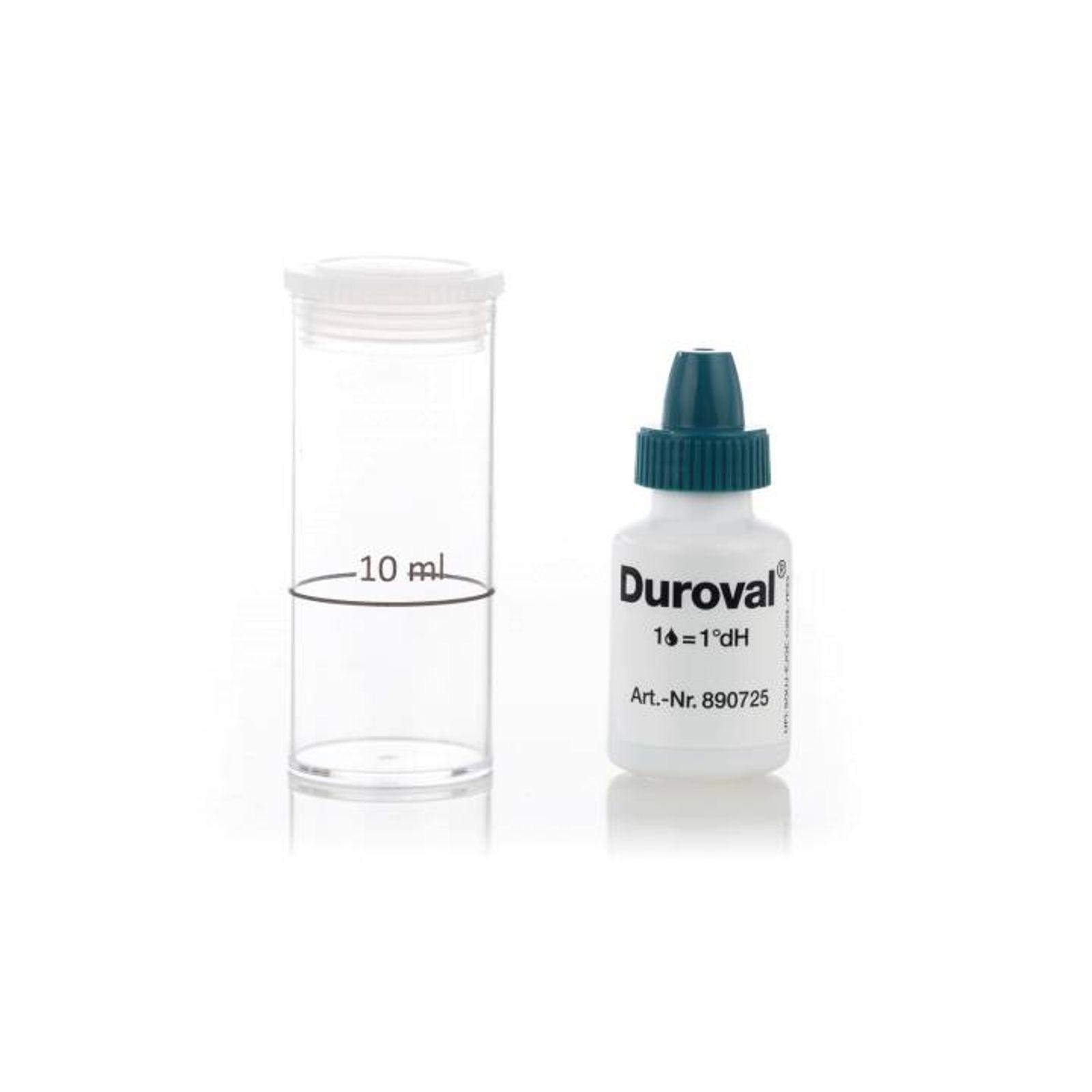

1x Titriertest
