SYR Sicherheitsgruppe 323, DN 15, 6 bar, verchromt für Trinkwassererwärmer bis 200 Liter

SYR Sicherheitsgruppe 323, DN 15, 6 bar, verchromt für Trinkwassererwärmer bis 200 Liter – Bild 2 von 2

SYR Sicherheitsgruppe 323, DN 15, 6 bar, verchromt für Trinkwassererwärmer bis 200 Liter

Name: SYR Sicherheitsgruppe 323, DN 15, 6 bar, verchromt für Trinkwassererwärmer bis 200 Liter
Brand: SYR
SKU: 0323.15.055
Price: 79.19 EUR
Availability: LimitedAvailability

Die Sicherheitsgruppe 323 dient zur Absicherung geschlossener, elektrisch beheizter, wandmontierter Trinkwassererwärmer bis 200 Liter Inhalt.

79,19 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 0323.15.055
Lieferzeit: 14 - 21 Werktage

SYR Sicherheitsgruppe 323, DN 15, Einstellung Sicherheitsventil: 6 bar, für Trinkwassererwärmer bis zu 200 Liter, verchromt, ab Baujahr 01/2020

Die Sicherheitsgruppe 323 dient der Absicherung geschlossener, elektrisch beheizter, wandmontierter Trinkwassererwärmer bis 200 Liter Inhalt. Die bewährte Kompaktarmatur beinhaltet zur Absicherung alle geforderten Bauteile, wie Absperrventil, Rückflussverhinderer und Membransicherheitsventil. Das Sicherheitsventil schützt den nachgeschalteten Trinkwassererwärmer durch automatisches Öffnen und verhindert so eine Überschreitung des zulässigen Betriebsdrucks. Der Rückflussverhinderer unterbindet das Rückfließen von erwärmtem Trinkwasser.
Bei Trinkwassererwärmern, die mit Temperaturen über 60 °C betrieben werden, und Zapfstellen, die mehr als 5 m entfernt sind, muss laut EnEG die Sicherheitsgruppe 323.3 (mit Thermostatmischer) eingesetzt werden.

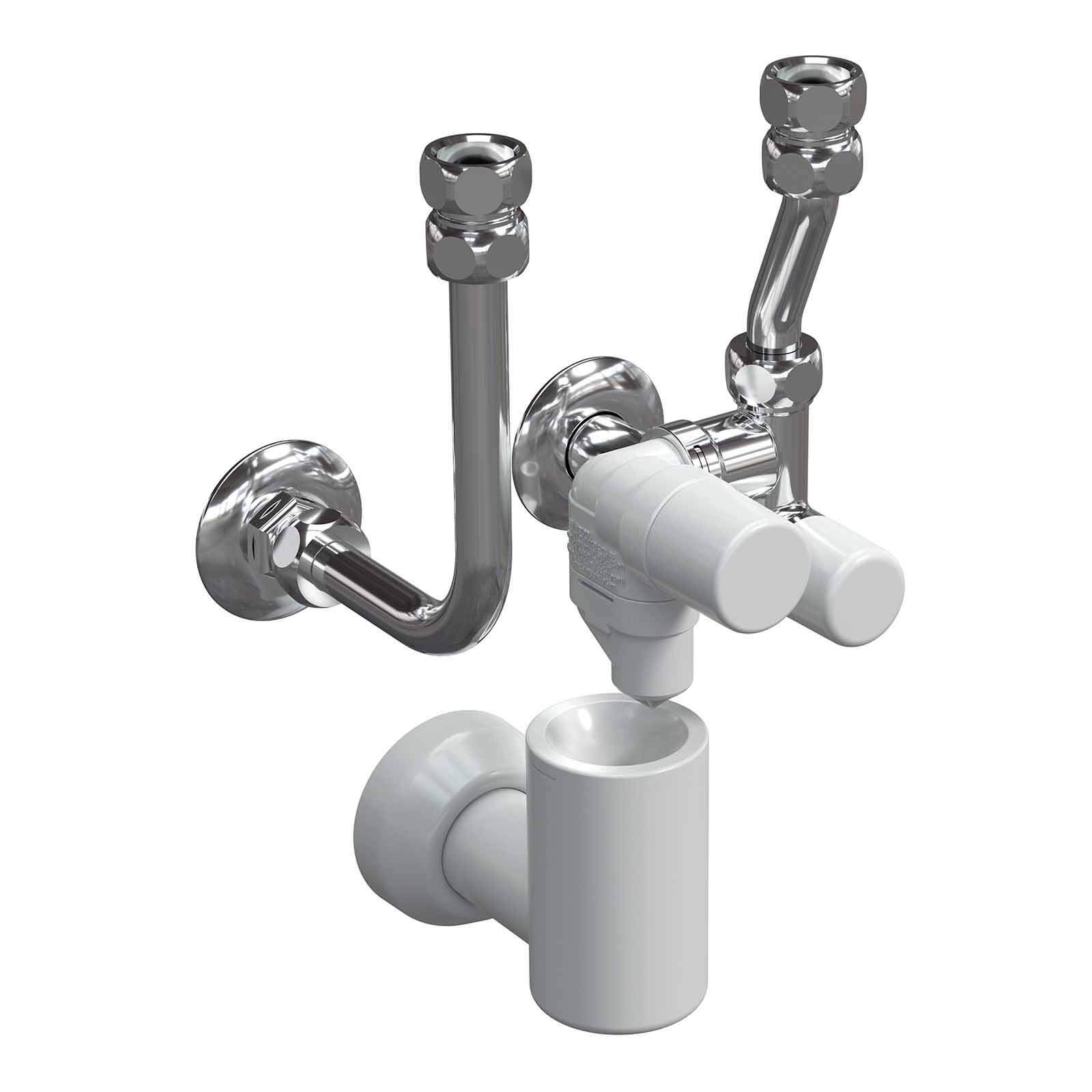

Die Sicherheitsgruppe 323 besteht aus einem Hochglanz verchromten Pressmessinggehäuse. Krallenring-Dichtungen ermöglichen eine problemlose Verbindung zum Trinkwassererwärmer. Sie ist ausgestattet mit einem bauteilgeprüften Sicherheitsventil, Absperrventil, Manostopfen, Rückflussverhinderer, Prüfstutzen, Trichtersifon mit Rosette und verchromtem Anschlusszubehör. Das SYR-Baukastensystem ermöglicht, alle Bauteile der Sicherheitsgruppe 323 servicefreundlich zu warten oder auszutauschen. Ein Druckminderer kann nachgerüstet werden.

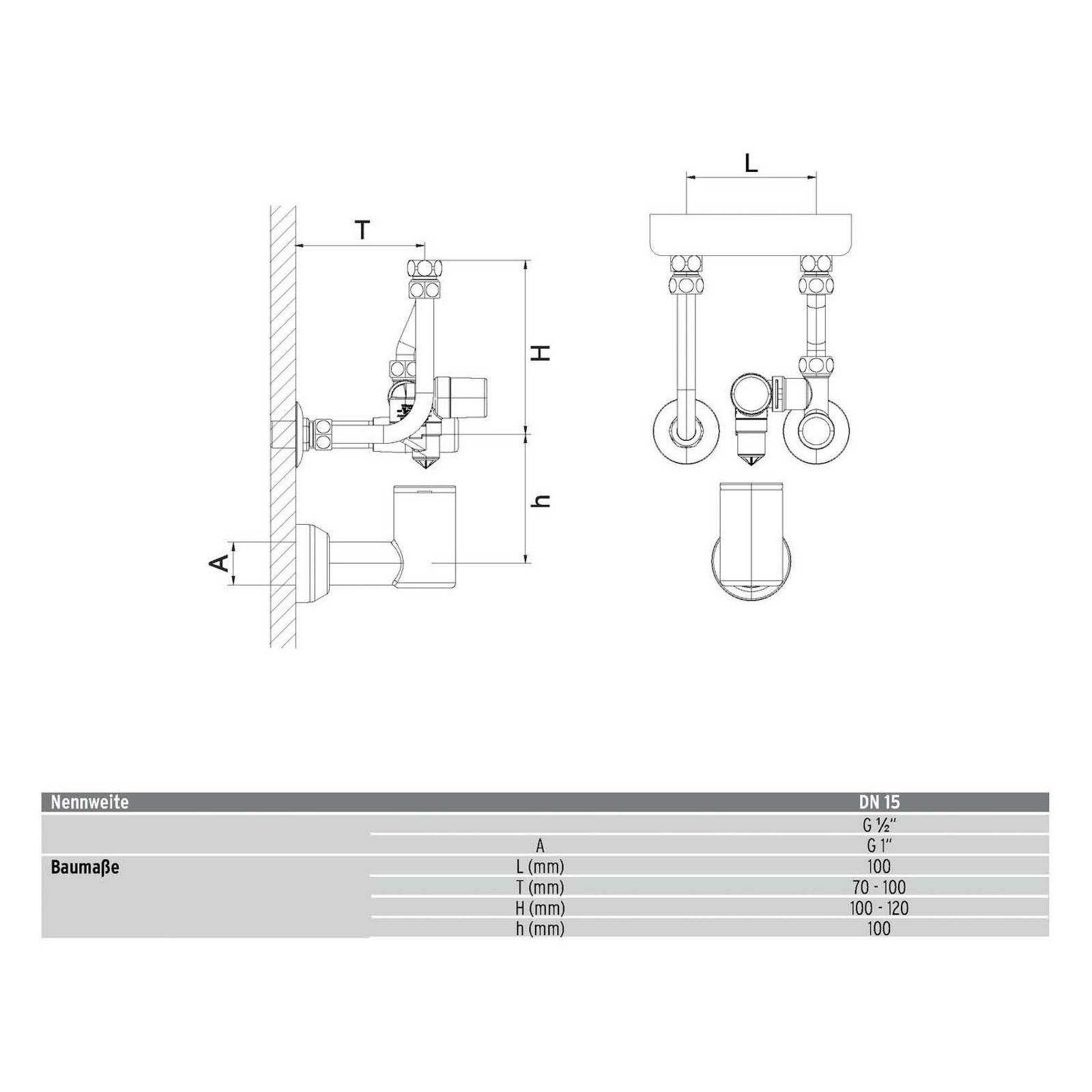

Anschlussgröße:	DN 15
Eingangsdruck:	10 bar nach DIN EN 1488
Betriebsdruck:	max. 80 % des Ansprechdrucks vom Sicherheitsventil
Standardeinstellung:	6 bar
Betriebstemperatur:	max. 30 °C Eintrittstemperatur
Regelbereich des Mischers (323.3):	40 °C - 60°C
Medium:	Trinkwasser
Bauteilprüf-Nr.:	TÜV-SV-15-545-DN-W-p
ABP-Nr.:	PA-IX 7722/I
DVGW-Nr.:	NW-6311AU2210

Worin unterscheiden sich die Sicherheitsgruppen 323 und 323.3?

Die Sicherheitsgruppe 323.3 verfügt zusätzlich über einen Thermostatmischer, der die Warmwassertemperatur auf 40 bis 60 °C regelt. Sie kommt laut EnEG zum Einsatz, wenn der Trinkwassererwärmer mit über 60 °C betrieben wird oder Zapfstellen mehr als 5 Meter entfernt liegen. Die Sicherheitsgruppe 323 ohne Mischer eignet sich für Standardinstallationen ohne diese Anforderungen.

Welche Aufgabe hat der Rückflussverhinderer in der Sicherheitsgruppe?

Er verhindert, dass bereits erwärmtes Trinkwasser aus dem Speicher zurück in die Kaltwasserleitung fließt. Das schützt die Trinkwasserqualität im gesamten Hausnetz und entspricht den Vorgaben zur Trinkwasserhygiene nach DIN EN 806.

Was bedeutet das SYR-Baukastensystem der Sicherheitsgruppe 323?

Alle Funktionsteile wie Sicherheitsventil, Absperrventil, Rückflussverhinderer und Trichter sind einzeln aufgebaut und austauschbar. Dadurch kannst du verschlissene oder verkalkte Bauteile gezielt ersetzen, ohne die komplette Armatur auszutauschen.

Kann nachträglich ein Druckminderer in die Sicherheitsgruppe 323 eingebaut werden?

Ja, du kannst nachträglich einen Druckminderer nachrüsten lassen. Das ist sinnvoll, wenn der Wasserdruck im Hausnetz über 5 bar liegt, da ein dauerhaft hoher Eingangsdruck die Lebensdauer der Armaturen im Haus verkürzen kann.

Was gibt der Eingangsdruck von 10 bar nach DIN EN 1488 an?

Dieser Wert beschreibt den maximalen Druck, dem die Armatur laut Prüfnorm DIN EN 1488 standhält, ohne dass es zu Undichtigkeiten kommt. Er ist unabhängig vom eingestellten Ansprechdruck des Sicherheitsventils von 6 bar zu betrachten.

In welcher Einbaulage darf die Sicherheitsgruppe montiert werden?

Du kannst die Sicherheitsgruppe sowohl in waagerechte als auch in senkrechte Zuleitungen einbauen. Bei senkrechter Montage muss die Fließrichtung von unten nach oben verlaufen, damit Sicherheitsventil und Rückflussverhinderer zuverlässig funktionieren. Die Durchflussrichtung ist am Gehäuse durch einen Pfeil gekennzeichnet.

Wie lang darf die Zuleitung zum Sicherheitsventil sein?

Die Zuleitung zwischen Absperrung und Sicherheitsventil sollte nicht länger als 1 Meter sein, damit der eingestellte Ansprechdruck zuverlässig erreicht wird. Längere Leitungswege können die Funktion des Ventils beeinträchtigen.

Warum darf der Ablauftrichter nicht verschlossen werden?

Über den Trichter wird überschüssiges Wasser bei der Ausdehnung des erwärmten Trinkwassers oder im Überdruckfall kontrolliert abgeleitet. Solltest du den Trichter verschließen oder zustellen, wird dieser Druckausgleich verhindert.

Muss vor Wartungsarbeiten der Trinkwassererwärmer entleert werden?

Das hängt von der Position des Sicherheitsventils ab. Liegt es zwischen Absperrung und Speicher, musst du den Trinkwassererwärmer vor Arbeiten am Ventil entleeren. Die integrierte Absperrfunktion der Sicherheitsgruppe erleichtert dir diesen Schritt.

Welche Normen muss eine Sicherheitsgruppe für Trinkwassererwärmer erfüllen?

Maßgeblich sind DIN EN 806, DIN 1988 und DIN 4753 Teil 1, die Bauteile, Einbau und Ansprechdruck von Sicherheitsventilen für geschlossene Trinkwassererwärmer regeln. Zusätzlich bestätigen DVGW- und TÜV-Prüfzeichen die bauteilgeprüfte Qualität der Armatur.

Wofür wird der Prüfstutzen an der Sicherheitsgruppe benötigt?

Am Prüfstutzen kannst du bei Bedarf ein Manometer anschließen, um den aktuellen Wasserdruck im System zu kontrollieren. So lässt sich schnell feststellen, ob der Druck im zulässigen Bereich liegt.

Ist für den Trinkwassererwärmer zusätzlich ein Ausdehnungsgefäß nötig?

Nein, bei geschlossenen Trinkwassererwärmern übernimmt die Sicherheitsgruppe mit dem Membran-Sicherheitsventil die Ableitung des Ausdehnungswassers. Du benötigst bei dieser Bauart in der Regel kein zusätzliches Ausdehnungsgefäß.

Kann die Sicherheitsgruppe 323 auch für Heizungswasser genutzt werden?

Nein, die Sicherheitsgruppe 323 ist ausschließlich für Trinkwasser in geschlossenen, elektrisch beheizten Trinkwassererwärmern ausgelegt. Für Heizungsanlagen solltest du speziell dafür geprüfte Sicherheitsventile verwenden.

Warum bezieht sich die maximale Betriebstemperatur von 30 °C auf die Eintrittsseite?

Die Sicherheitsgruppe wird auf der Kaltwasserseite vor dem Trinkwassererwärmer eingebaut. Der Wert von 30 °C bezieht sich deshalb auf die einströmende, unerwärmte Kaltwassertemperatur und nicht auf die spätere Warmwassertemperatur im Speicher.

Wie erkenne ich, ob der Wasserdruck in meinem Haus für die 6-bar-Ausführung geeignet ist?

Liegt der Betriebsdruck im Wassernetz über 80 Prozent des eingestellten Ansprechdrucks von 6 bar, solltest du einen Druckminderer vorschalten. Den aktuellen Netzdruck kannst du ganz einfach über den Prüfstutzen mit einem Manometer messen oder beim örtlichen Wasserversorger erfragen.

1 x SYR Sicherheitsgruppe 323, DN 15, 6bar, verchromt
