Viessmann Anschlussmodul Heizen/Kühlen 230V 10 Heizzonen
66,41 €
inkl. MwSt. zzgl. Versandkosten ohne MwSt. nach § 12 Abs. 3 USt zzgl. Versandkosten
- Inhalt
- 1 Stück
- Versandart
- Paket
- Artikelnummer
- 7750196
- WEEE-NR
- DE58723830
- Lieferzeit
- 1 - 3 Werktage

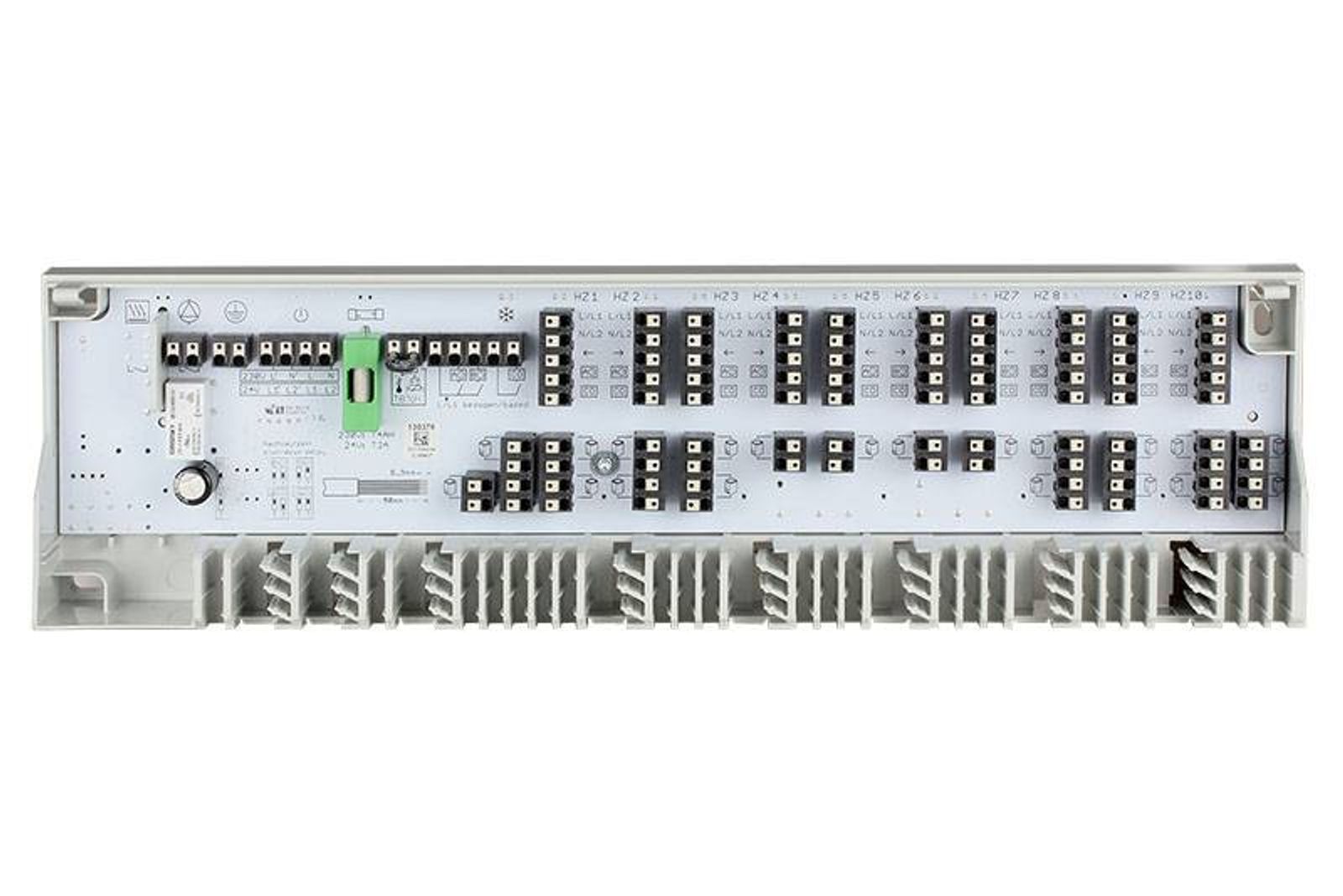

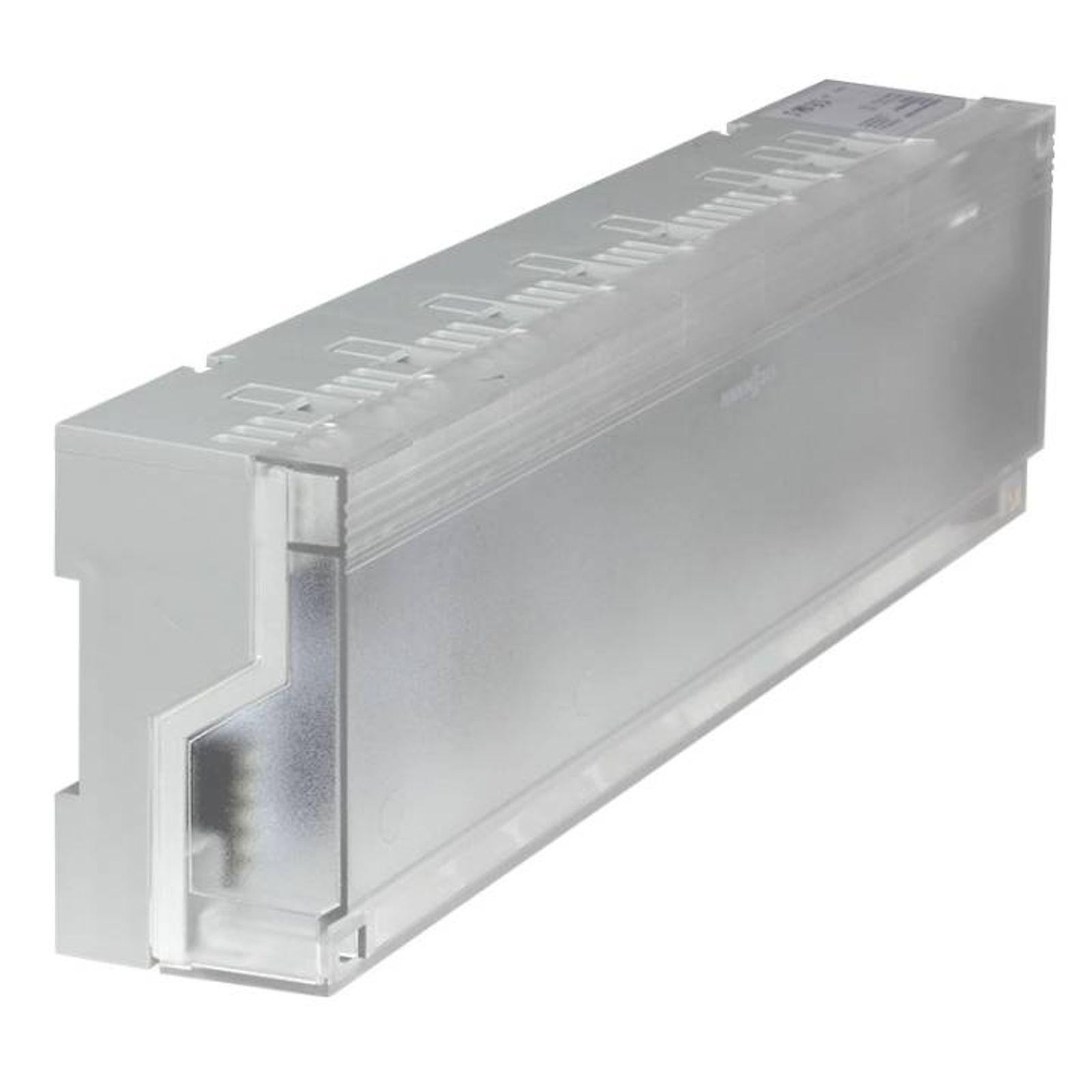

Viessmann Anschlussmodul Heizen/Kühlen 230V für 10 Heizzonen Einzelraumregelung
Das Anschlussmodul ist die zentrale Anschlusseinheit einer Einzelraumregelung zur Flächentemperierung von Heiz- und Kühlsystemen. Mit minimalem Aufwand wird das Anschlussmodul direkt mit allen Systemkomponenten wie Regler und Stellantrieben verdrahtet. Die Versorgung der Systemkomponenten erfolgt über die Spannungsversorgung des Anschlussmoduls. Dieses Modul verfügt über eine Pumpensteuerung, Anschlüsse für einen Temperaturbegrenzer/Taupunktsensor sowie einen Eingang für ein Change Over Signal. Über einen Absenkkanal kann die Raumtemperatur durch eine externe Systemuhr zeitgesteuert verändert werden. Sie ist für Systeme geeignet die mit stromlos geschlossenen (NC) Komponenten arbeiten. Systeme, die die Pumpensteuerung nicht nutzen, können auch mit stromlos offenen (NO) Komponenten betrieben werden.
Vorteile der Viessmann Anschlussleiste

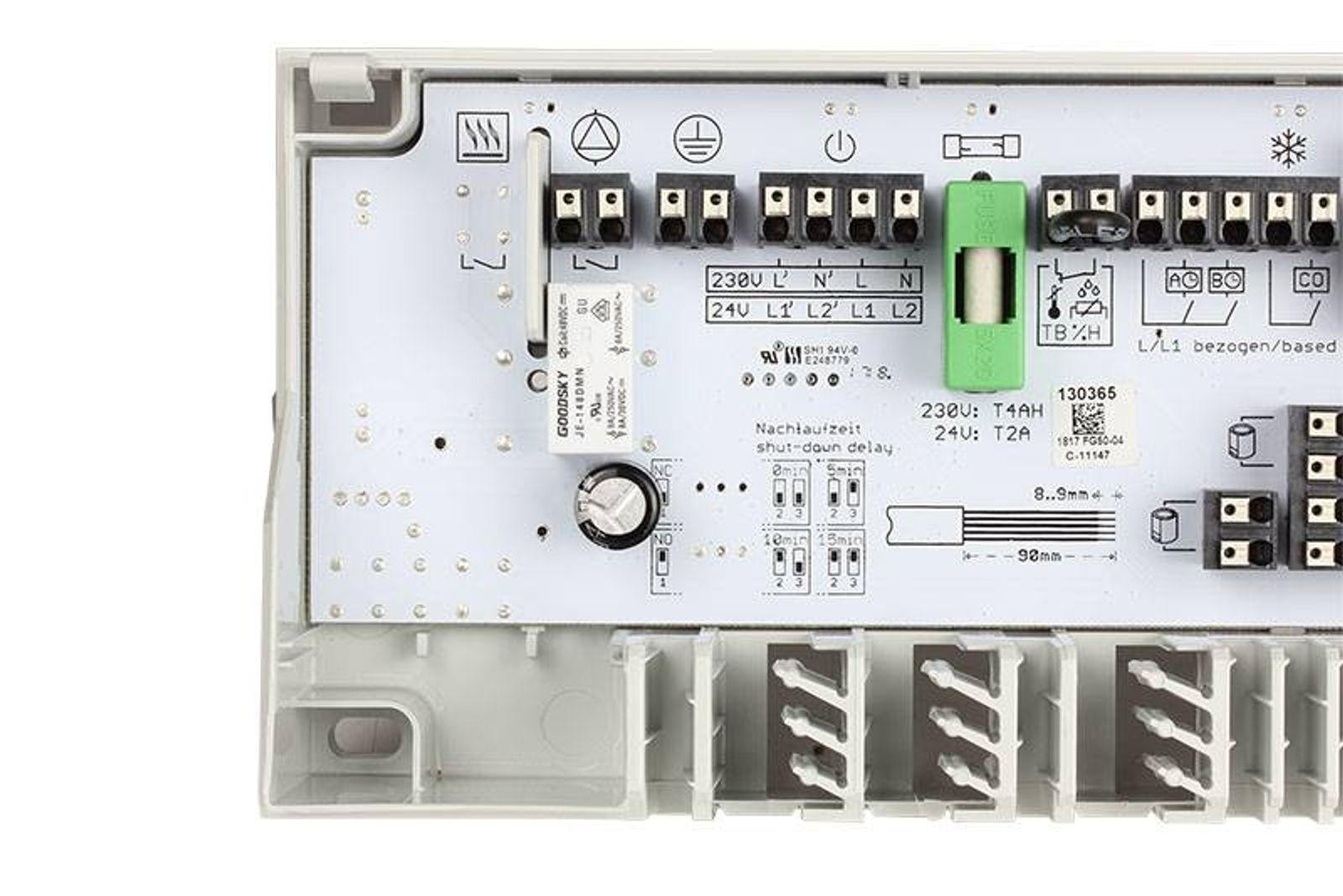

- Schraublose Klemmenanschlusstechnik, dadurch einfache, intuitive Installation und Bedienung
- Übersichtlich angeordnete Anschlussklemmen
- Bewährte Kabelführung und normenkonforme Zugentlastung
- Netz-Durchgangsklemme Pumpen-/Kesselschaltung
- Signaleingang für Temperaturbegrenzer bzw. Taupunktsensor
- Anschluss für eine externe Systemuhr, Anschluss für Change Over Heizen/Kühlen
- Geeignet für NC-Stellantriebe (NC: Stromlos zu), ohne Pumpensteuerung auch für NO-Stellantriebe (NO: Stromlos auf)
- Hohe Funktionssicherheit
- Wartungsfrei
- 21 Anschlussklemmen zum Anschluss für max. 18 Stellantriebe:
- Betriebsspannung: 230 V ±10 %/50 Hz
- Max. Leistungsaufnahme: 50 VA
- Schutzart: IP 20 - Schutzklasse: II
- Heizzonen, max.: 10
- Gehäusematerial: ABS
- Farbe Gehäuse/Abdeckung: lichtgrau/transparent
- Abmessungen (H x L x T): 90 x 326,5 x 52 mm
Wofür wird das Viessmann Anschlussmodul Heizen/Kühlen benötigt?
Für wie viele Heizzonen ist dieses Modul ausgelegt?
Wie viele Stellantriebe können maximal angeschlossen werden?
Mit welcher Spannung arbeitet das Modul?
Ist das Modul für den Kühlbetrieb geeignet?
Für welche Stellantriebe ist das Modul in erster Linie ausgelegt?
Kann das Modul auch mit NO-Stellantrieben betrieben werden?
Verfügt das Modul über eine Pumpensteuerung?
Kann ein Temperaturbegrenzer angeschlossen werden?
Wie erfolgen die elektrischen Anschlüsse?
Ist das Modul wartungsintensiv?
Welche Schutzart hat das Modul?
- 1 x Viessmann Anschlussmodul Heizen/Kühlen 230V 10 Heizzonen
