Wolf Paket CHC-Monoblock 10/200-35 inklusive CHA10/400V mit WW-Speicher und Pufferspeicher und BM-2
Das Wärmepumpen-Wolf Paket 10/200-35 inklusive CHA07/400V mit WW-Speicher und Pufferspeicher und BM-2 und Schlammabscheider ist ein hochwertiges und robustes Premiumprodukt, das auf einen besonders sicheren Langzeitbetrieb ausgerichtet ist.
-16%
17.378,76 €
(auf UVP des Herstellers)
14.530,56 €
inkl. MwSt. zzgl. Versandkosten ohne MwSt. nach § 12 Abs. 3 USt zzgl. Versandkosten
- Inhalt
- 1 Stück
- Versandart
- Spedition
- Artikelnummer
- 9146839W02
- WEEE-NR
- DE82558211
- Lieferzeit
- 3 - 5 Werktage
Wolf Paket CHC-Monoblock 10/200-35 mit CHA10/400V, WW-Speicher 180 L, Puffferspeicher 35 L Bedienmodul BM-2 und Schlammabscheider
In jedem zweiten Neubau wird heute eine Wärmepumpe installiert.
Nutzen Sie mit der neuen Luft/Wasser-Wärmepumpe CHA-Monoblock die Potentiale dieser zukunftssicheren Technologie. Sie erhalten ein robustes Premiumprodukt, das auf einfache Installation
und einen besonders sicheren Langzeitbetrieb für hohen Komfort
ausgerichtet ist. Die WOLF Wärmepumpencenter Lösungen bestechen dank dem modularen und vormontierten Aufbau durch sehr geringe Montage- und Installationszeiten. Praktische Steckverbinder unterstützen beim einfachen und fehlerfreien Einbau.

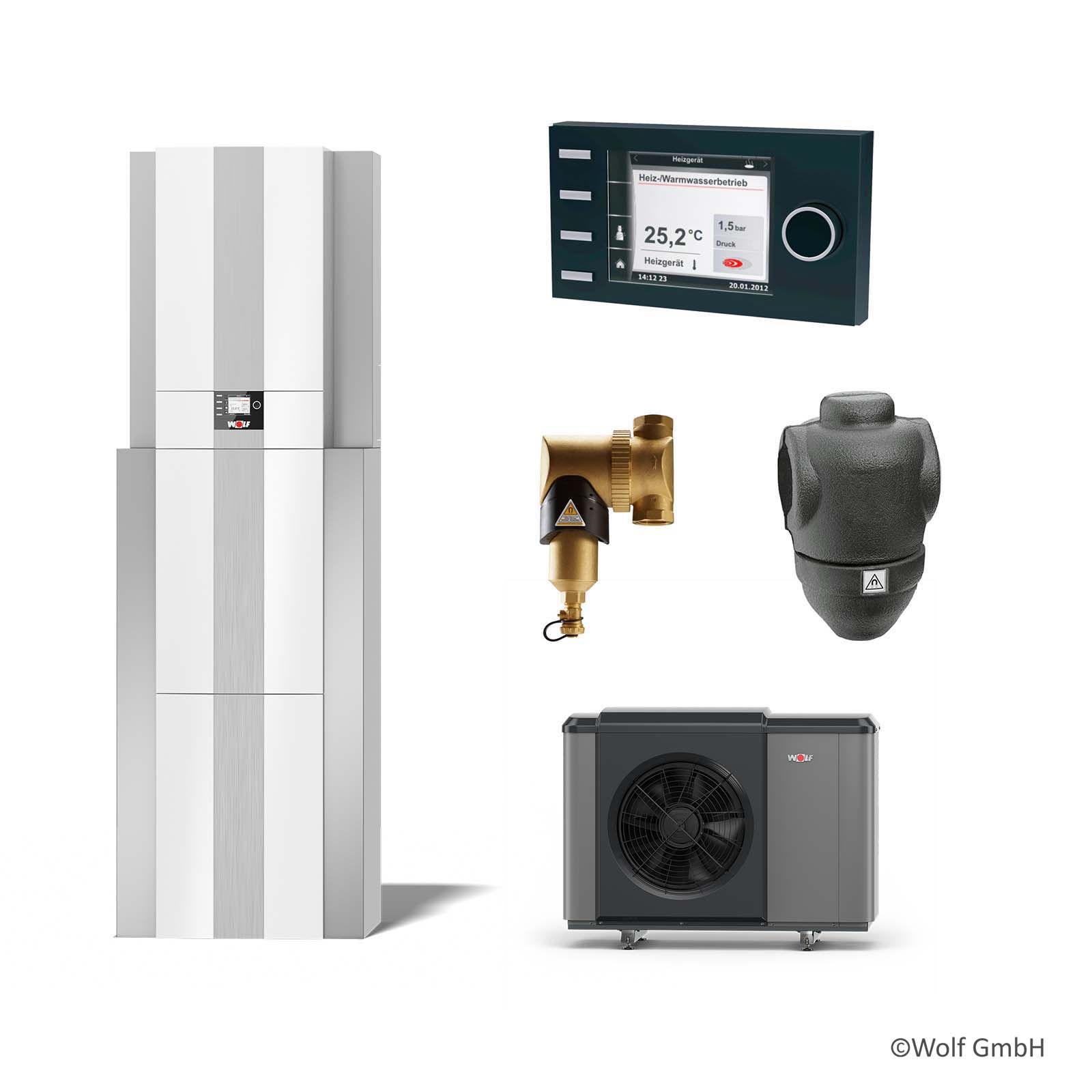

Sorglos-Komplettlösung für´s Einfamilienhaus:
- Luft/Wasser-Wärmepumpe CHA-Monoblock
- Bedienmodul BM-2
- Warmwasserspeicher (180L)
- Ausdehnungsgefäß (24L)
- Anschlussset

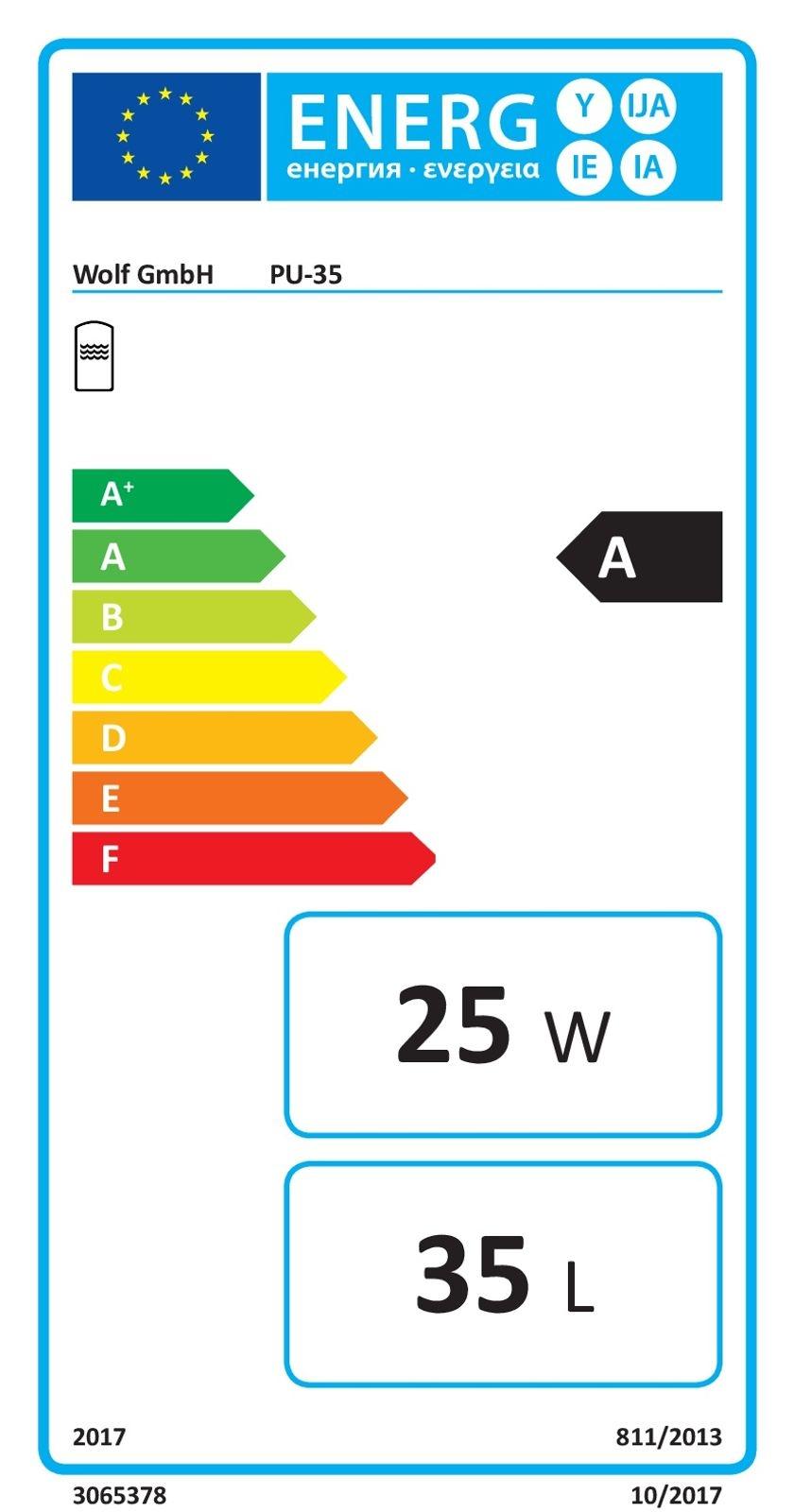

- integrierter Reihenpufferspeicher (35L)
- inkl. Überströmventil
- Schlammabscheider
CHC-Monoblock/200-35:
- Variante mit Reihenpufferspeicher
- Empfehlung: Zur sicheren Bereitstellung von
Abtauenergie bei Systemen mit einem Heizkrei
CHA-MONOBLOCK
INNENEINHEIT
- Strömungs-/effizienzoptimiertes Elektroheizelement 9kW
- einstellbar z.B. zur Spitzenlastabdeckung
- einstellbar z.B. zur Estrichaufheizung oder Notbetrieb - Spreizungsregelung über die Drehzahl der Heizkreispumpe
- Kontakte für EVU-Steuersignal
- Externe Anhebung der Systemtemperatur durch z.B. Smart Grid oder PV-Anlage
- Manometer, Sicherheitsventil mit Ablaufschlauch, Drucksensor für Heizkreis,
- Hocheffizienz-Heizkreispumpe und 3-Wege-Umschaltventil
- Integrierter Wärmemengenzähler und Durchflusssensor
- S0-Schnittstelle zur Anzeige des Energieverbrauchs
- 3 parametrierbare Eingänge, 3 parametrierbare Ausgänge
- Regelelektronik und elektrischer Anschluss in integriertem Gehäuse
- Schnelle, sichere und einfache Verdrahtung
- HP-Keymark, EHPA-Gütesiegel und SG-Ready-Label
- Externe Steuerung über potentialfreien Kontakt oder 0 - 10V möglich
- Steckplatz für LAN- / WLAN-Schnittstellenmodul Wolf Link Home
- Verkleidung schall- und wärmegedämmt, dicht gegen Kondensatwasserbildung
- Heizkreisanschlüsse Ø 28mm
- Schmutzfänger 1½" zur Montage in den Rücklauf zur Außeneinheit
AUSSENEINHEIT
- Natürliches Kältemittel R290 (Propan)
- Elektronische Leistungsregelung mit Inverter Technik (Heizen/Kühlen serienmäßig)
- Verdampfer mit Blue-Fin-Schutzbeschichtung
- 4-Wege-Umschaltventil und zwei elektronische Expansionsventile
- Vorlauftemperaturen bis 70°C ohne Heizstab möglich
- Hydraulik mit integriertem Rückstromverhinderer
- Reduzierter Nachtbetrieb zur Lautstärkebegrenzung
- Anschlussmöglichkeiten nach hinten oder unten
- Integrierte Kondensatwannenheizung
- Luftabscheider integriert
Warmwasserspeicher 180L:
- Ideal für einen 4-Personen Haushalt
- Geringe Wärmeverluste durch hochwirksame
- PU-Hartschaumwärmedämmung
- Hocheffizienter Glattrohrwärmetauscher mit 2,3m²
- Schutzanode von vorne zugänglich, Behälter innen
- spezialemailliert
- Reihenpufferspeicher im Kühlbetrieb bis 18°C
- Minimaltemperatur geeignet
Bedienmodul BM-2
- in schwarz und weiß erhältlich
- witterungsgeführte Vorlauftemperaturregelung
- Zeitprogramme für Heizen, Warmwasser und Zirkulation
- 3,5" Farbdisplay
- einfache Menüführung durch Klartextanzeige
- Bedienung durch Drehgeber mit Tastfunktion
- 4 Funktionstasten für häufig benutzte Funktionen
- microSD Kartenslot für Softwareupdate
- Montage wahlweise in Regelung des Wärmeerzeugers
oder in Wandsockel als Fernbedienung - bei Mehrkreisanlagen nur ein Bedienmodul notwendig
- erweiterbar mit Mischermodul MM-2 (max. bis zu 7 Mischerkreise)
- BM-2 als Fernbedienung für Lüftungsgerät
- CWL Excellent einsetzbar (Eine Bedieneinheit für Heizung und Lüftung)
Schlammabscheider:
- Sehr kleine Partikel ab 0,005 mm werden abgeschieden und entfernt
- Es werden keine Absperrventile oder Bypässe benötigt
- Die Wartung dauert nur wenige Sekunden und ist im Vergleich zu einem Filter sauberer
- Die Verunreinigung kann abgelassen werden, während die Anlage läuft
- Konstant niedriger Druckverlust
- Kein unnötiger Stillstand der Anlage
Vorteile für die Montage:
- Modularer Aufbau zur einfachen und zeitsparenden Einbringung
- Steckverbindungen für besonders leichte und schnelle Installation
- Ansprechendes und platzsparendes Design
- 2 Leistungsgrößen mit Heizleistung 7 - 10kW
- Für niedrige Kellerdecken geeignet (kein Kippen notwendig)
- platzsparender und leicht zugänglicher Aufbau
- wärmegedämmte Anschlusssets integriert
| TECHNISCHE DATEN CHA-MONOBLOCK | 10/400V |
| Energieeffizienzklasse Raumheizung Niedertemperatur A+++ ▶ G | A+++ |
| Energieeffizienzklasse Raumheizung Mitteltemperatur A+++ ▶ G | A++ |
| Breite x Höhe x Tiefe Außeneinheit mm | 1.286 x 979 x 562 |
| Inneneinheit mm | 440 x 790 x 340 |
| Gewicht Außeneinheit kg | 162 |
| Inneneinheit kg | 27 |
| Kältekreis | |
| Kältemitteltyp / GWP - / - | R290 / 3 |
| Füllmenge / CO2 eq kg / t | 3,4 / 0,010 |
| Kältemaschinenöl | PZ46M |
| Füllmenge Kältemaschinenöl ml | 900 |
| Kompressor - Typ / Anzahl | Scroll / 1 |
| Heizleistung / COP | |
| A2/W35 Nennleistung nach EN14511 kW / - | 5,75 / 4,65 |
| A7/W35 Nennleistung nach EN14511 kW / - | 4,10 / 5,72 |
| A10/W35 Nennleistung nach EN14511 kW / - | 3,75 / 6,05 |
| A-7/W35 Nennleistung nach EN 14511 kW / - | 7,95 / 2,88 |
| Leistungsbereich bei | |
| A2/W35 kW | 3,0-10,0 |
| A7/W35 kW | 3,5-10,0 |
| A-7/W35 kW | 2,2-9,8 |
| Kühlleistung / EER | |
| A35/W18 Nennleistung nach EN14511 kW / - | 6,01 / 5,92 |
| A35/W7 Nennleistung nach EN14511 kW / - | 4,81 / 4,04 |
| Leistungsbereich bei A35/W18 kW / - | 4,3 - 10,0 |
| Leistungsbereich bei A35/W7 kW / - | 3,1 - 8,3 |
| Schall Außeneinheit | |
| A7/W55 (in Anlehnung an EN 12102/EN ISO 9614-2) | |
| Schallleistungspegel bei Nenn-Wärmeleistung (ErP) dB(A)x | 53 |
| Schallleistungspegel Tag max. dB(A) | 60 |
| Schallleistungspegel im reduzierten Nachtbetrieb dB(A) | 51 |
| Schalldruckpegel im reduzierten Nachtbetrieb | |
| (in 3 m Entfernung, frei aufgestellt) dB(A) | 34 |
| Einsatzgrenzen | |
| Temperatur Betriebsgrenzen Heizbetrieb °C | +20 bis +70 |
| Kühlbetrieb °C | +7 bis +30 |
| maximale Heizwassertemperatur mit Elektroheizelement °C | 75 |
| Temperatur Betriebsgrenzen Luft Heizbetrieb °C | -22 bis +40 |
| Kühlbetrieb °C | +10 bis +45 |
| Heizwasser | |
| Mindestvolumenstrom für Abtauung l/min | 27 |
| Restförderhöhe bei Mindestvolumenstrom für Abtauung mbar | 420 |
| maximaler Betriebsdruck bar | 3 |
| Wärmequelle | |
| Luftvolumenstrom im Nennbetriebspunkt m³ / h | 3500 |
| Anschlüsse | |
| Inneneinheit: Vorlauf von Außeneinheit, Heizung Vorlauf, | |
| WW-Vorlauf | 28x1 |
| Außeneinheit: Vorlauf, Rücklauf G | 5/4“ IG |
| Kondensatwasseranschluss DN | 50 |
| Elektrik Außeneinheit (ODU) | |
| Steuerung (ODU) | |
| Elektrischer Anschluss | 1~NPE, 230VAC, 50Hz, 16A(B) |
| Max. Stromaufnahme A 2,8 | 2,8 |
| Inverter (ODU) | |
| Elektrischer Anschluss | siehe Elektrik Inneneinheit (IDU) |
| Max. Leistungsaufnahme Standby W 13 13 | 13 |
| Max. Leistungsaufnahme Verdichter 1)* | |
| innerhalb der Einsatzgrenzen kW | 5,75 |
| Max. Verdichterstrom innerhalb der Einsatzgrenzen1) A | 9,5 |
| Max. Anzahl Verdichterstarts pro Stunde 1/h | 6 |
| Schutzart | IP 24 |
| Elektrik Inneneinheit (IDU) | |
| Steuerung (IDU) | |
| Elektrischer Anschluss | 1~NPE, 230VAC, 50Hz, 16A(B) |
| Max. Stromaufnahme A | 6,5 |
| Inverter (ODU) + E-Heizung | |
| (IDU) | |
| Elektrischer Anschluss | 3~NPE, 400VAC, 50Hz, 20A(B) |
| Max. Leistungsaufnahme E-Heizung kW 9 | 9 |
| Max. Leistungsaufnahme Heizkreispumpe W | 3 - 75 |
| Max. Leistungsaufnahme Standby W 2 | 2 |
| Max. Stromaufnahme E-Heizung (9 kW) A | 13 (400VAC) |
| Max. Stromaufnahme A | 18 |
| Schutzart | IP 20 |
| 1)* reduziert bei Parallelbetrieb von Verdichter und E-Heizung |
| Warmwasserspeicher | CEW-2-200 | |
| Allgemeine Daten | ||
| Speicherinhalt | Ltr. | 180 |
| Bereitschaftswärmeaufwand | kWh/24h | 1.21 |
| Speicherdauerleistung tv 80/60°C - tww 10/45°C | kW - Ltr./h | 20/490 |
| Leistungskennzahl (Heizung) | NL60 | 3 |
| Leistungskennzahl (Heizung) | NL50 | 1.6 |
| Aufheizzeit 10kW - 10-50°C | min | 60 |
| Zapfmenge Warmwasser mit 40°C (TSP=55°C, 15 Ltr./min) | Ltr. | 191 |
| Primär-Heizwasser | bar/°C | ´3/96 |
| Sekundär-Warmwasser | bar/°C | `10/96 |
| Flanschinnendurchmesser | mm | DN 111 |
| Kaltwasseranschluss | R1“ | |
| Rücklauf Heizung | R1“ | |
| Zirkulation | R1“ | |
| Vorlauf Heizung | R1“ | |
| Warmwasseranschluss | R1“ | |
| Schutzanode | G1¼“ IG | |
| Elektrozusatzheizung | G1½“ IG | |
| Tauchhülse Speicherfühler (montiert) | G1½“ IG | |
| Wärmetauscherfläche Heizung | m² | 2,3 |
| Wärmetauscherinhalt Heizung | Ltr. | 17 |
| Abmessungen | ||
| Kaltwasseranschluss | A mm | 90 |
| Rücklauf Heizung | B mm | 222 |
| Speicherfühler Heizung | C mm | 472 |
| Zirkulation | D mm | 697 |
| Vorlauf Heizung | E mm | 797 |
| Warmwasseranschluss | F mm | 1194 |
| Gesamthöhe | I mm | 1290 |
| Durchmesser mit Dämmung | J mm | 601 |
| Gehäusebreite / -tiefe | mm | 650 x 690 |
| Wartungsflansch | L mm | 322 |
| Kippmaß | mm | 1410 |
| Gewichte | ||
| Gewicht | kg | 145 |
Für welche Gebäude eignet sich das Wolf Paket CHC-Monoblock 10/200-35?
Das Komplettpaket eignet sich besonders für moderne Ein- und Zweifamilienhäuser mit Flächenheizung wie Fußbodenheizung. Dank der aufeinander abgestimmten Komponenten ist es sowohl für Neubauten als auch für energetisch sanierte Bestandsgebäude geeignet, sofern die Heizlast korrekt ausgelegt wurde.
Welche Komponenten sind im Komplettpaket enthalten?
Das Paket umfasst die CHA10 Luft/Wasser-Wärmepumpe, einen 180-Liter-Warmwasserspeicher, einen integrierten 35-Liter-Reihenpufferspeicher, das Bedienmodul BM-2, ein Ausdehnungsgefäß, Anschlusszubehör sowie einen Schlammabscheider. Dadurch sind alle wesentlichen Systemkomponenten optimal aufeinander abgestimmt.
Warum ist ein Pufferspeicher im System integriert?
Der integrierte Reihenpufferspeicher unterstützt einen stabilen Heizbetrieb und stellt insbesondere die notwendige Energie für den Abtauvorgang der Wärmepumpe bereit. Gleichzeitig verbessert er den hydraulischen Betrieb der Anlage.
Welche Vorteile bietet die Monoblock-Bauweise?
Da sich der Kältekreis vollständig im Außengerät befindet, müssen bei der Installation keine kältetechnischen Leitungen zwischen Innen- und Außeneinheit verlegt werden. Das vereinfacht die Montage und reduziert den Installationsaufwand.
Welche Funktion übernimmt das Bedienmodul BM-2?
Das BM-2 dient als zentrale Bedieneinheit der Heizungsanlage. Darüber lassen sich Heizzeiten, Temperaturen und Betriebsarten komfortabel einstellen und überwachen.
Ist die Wärmepumpe für einen energieeffizienten Betrieb ausgelegt?
Ja. Das System wurde für einen effizienten Heizbetrieb entwickelt und erreicht hohe Energieeffizienzklassen. In Verbindung mit einer niedrigen Vorlauftemperatur arbeitet die Wärmepumpe besonders wirtschaftlich.
Kann das System mit einer Fußbodenheizung kombiniert werden?
Ja. Eine Fußbodenheizung ist aufgrund ihrer niedrigen Vorlauftemperaturen eine ideale Ergänzung für Luft/Wasser-Wärmepumpen und ermöglicht einen besonders effizienten Betrieb.
Warum gehört ein Schlammabscheider zum Lieferumfang?
Der Schlammabscheider entfernt Schmutz- und Magnetitpartikel aus dem Heizungswasser. Dadurch werden Wärmepumpe, Pumpen und Wärmetauscher geschützt und die Betriebssicherheit erhöht.
Kann das Wärmepumpensystem später erweitert werden?
Ja. Das System ist modular aufgebaut und lässt sich je nach Anlagenkonzept um weitere Heizkreise oder passende Systemkomponenten ergänzen. Die konkrete Erweiterbarkeit richtet sich nach der Anlagenplanung.
Ist das Paket für eine staatliche Wärmepumpenförderung geeignet?
Grundsätzlich erfüllen moderne Luft/Wasser-Wärmepumpen wie dieses System die technischen Voraussetzungen für viele Förderprogramme. Ob eine Förderung möglich ist, hängt jedoch von den jeweils gültigen Förderbedingungen und dem individuellen Bauvorhaben ab.
Warum sind die Komponenten als Komplettpaket aufeinander abgestimmt?
Die aufeinander abgestimmten Komponenten erleichtern die Planung und Installation. Gleichzeitig wird sichergestellt, dass Wärmepumpe, Speicher und Regelung optimal zusammenarbeiten.
Welche Vorteile bietet der vormontierte Systemaufbau?
Der modulare und vormontierte Aufbau reduziert den Installationsaufwand erheblich. Steckverbinder erleichtern den Einbau und helfen dabei, Montagefehler zu vermeiden.
1x Wolf WP-Center CHC-Monoblock 10/200-35 inkl. CHA10/400V+Speicher+Puffer+BM-21x Wolf Wärmedämmung für Schlammabscheider 1 1/4" drehbar1x Wolf Schlammabscheider 1 1/4" drehbar inkl. Magnetitabscheider
EU-Verantwortlicher Kontakt gemäß GPSR
| Hersteller | WOLF GmbH |
|---|---|
| Eingetragener Handelsname | WOLF GmbH |
| Straße | Industriestraße 1 |
| PLZ / Ort | 84048 Mainburg |
| Land | Deutschland |
| Telefon | +49 (0) 8751 74-0 |
| info@wolf.eu |
Installations- & Warnhinweise
Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unser Kundensupport!
WARNUNG: Alle Warnhinweise auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!
Bei großen und sperrigen Produkten sind die Hinweise auf den Transportkartons zu beachten. Diese Produkte am besten zu zweit transportieren! Verwenden Sie ggf. Tragegurte für einen sicheren Transport.
Sicherheits- und Warnhinweise beachten.
Dieses Produkt ist ein sicherheitsrelevantes Bauteil. Gefahr! Zur Vermeidung von Gefährdungen und gesundheitliche Schäden, darf die Montage, Inbetriebnahme und Wartung nur von entsprechend autorisiertem Fachpersonal durchgeführt werden.
Achtung! Erhöhte Gefährdungen gilt insbesondere bei der Montage, Inbetriebnahme und Wartung für Gas- und Ölheizungen!
Bestimmungsgemäßer Gebrauch: Beachten Sie bei der Installation und Montage sind die beiliegenden Montage-, Bedienungs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten. (Wärmeerzeuger dürfen oft nur mit zugelassenen Abgasanlagen betrieben werden.) Zum bestimmungsgemäßen Gebrauch gehört auch die Einhaltung der ebenfalls in den o.g. Unterlagen enthaltenen Inspektions- und Wartungsvorschriften.
Zubehör
Produktgalerie überspringen
Regulärer Preis:
4.972,49 €
Regulärer Preis:
4.360,56 €
Regulärer Preis:
5.108,02 €
Inhalt: 1 Stück
Inhalt: 1 Stück
Inhalt: 1 Stück
