Das Wärmepumpen-Wolf Paket 10/200 inklusive CHA10/400V mit WW-Speicher und BM-2 und Schlammabscheider ist ein hochwertiges und robustes Premiumprodukt, das auf einen besonders sicheren Langzeitbetrieb ausgerichtet ist.

Spektrum A++ bis G

Produktdatenblatt

13.467,97 €

inkl. MwSt. zzgl. Versandkosten

Elektroaltgerät: kostenlose Rücknahme und fachgerechtes Recycling am Ende der Nutzung

Inhalt: 1 Stück
Versandart: Spedition
Artikelnummer: 9146836W02
WEEE-NR: DE82558211
Lieferzeit: 35 - 50 Wochen

Wolf Paket CHC-Monoblock 10/200 mit CHA10/400V, WW-Speicher 180 L, Bedienmodul BM-2 und Schlammabscheider

In jedem zweiten Neubau wird heute eine Wärmepumpe installiert.
Nutzen Sie mit der neuen Luft/Wasser-Wärmepumpe CHA-Monoblock die Potentiale dieser zukunftssicheren Technologie. Sie erhalten ein robustes Premiumprodukt, das auf einfache Installation
und einen besonders sicheren Langzeitbetrieb für hohen Komfort
ausgerichtet ist. Die WOLF Wärmepumpencenter Lösungen bestechen dank dem modularen und vormontierten Aufbau durch sehr geringe Montage- und Installationszeiten. Praktische Steckverbinder unterstützen beim einfachen und fehlerfreien Einbau.

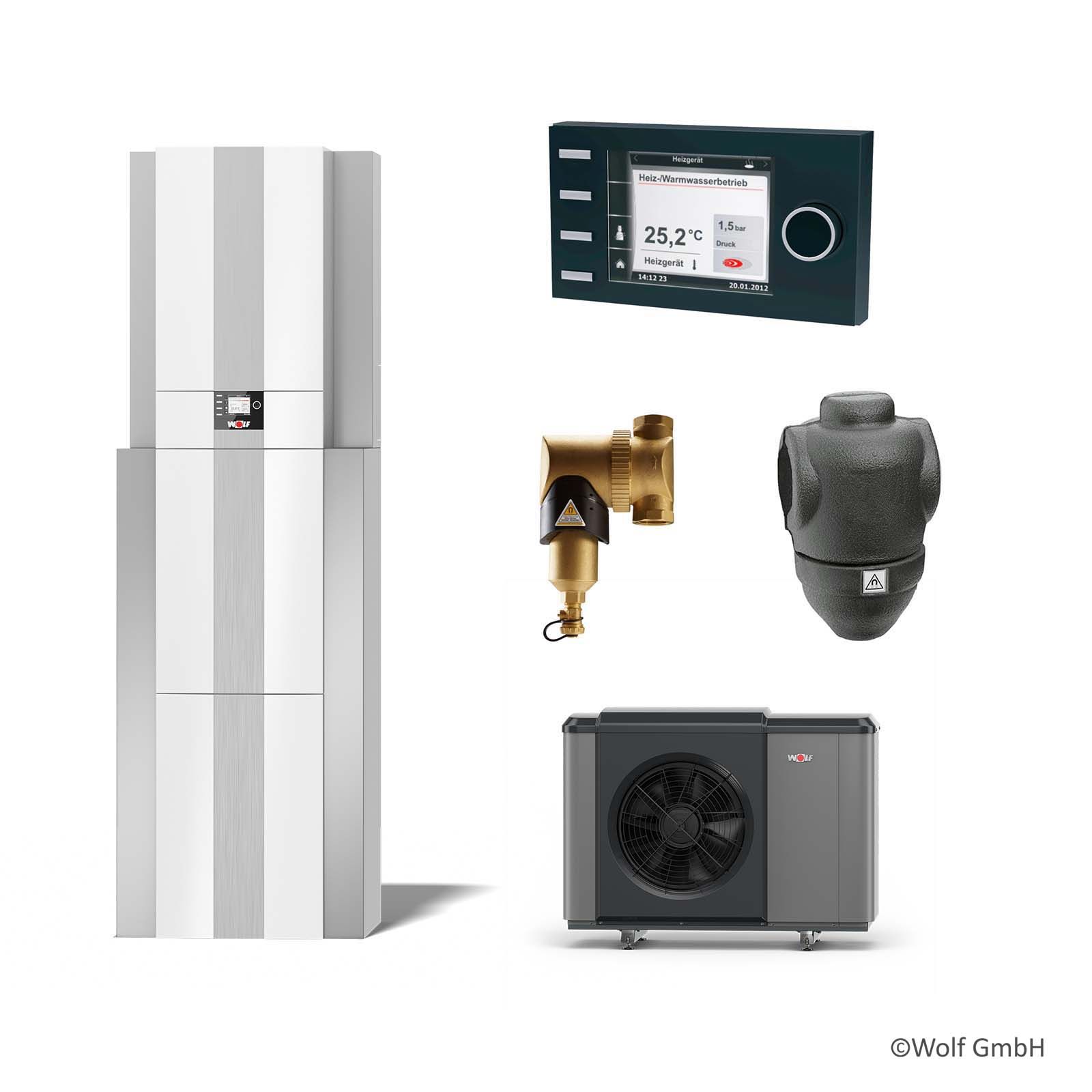

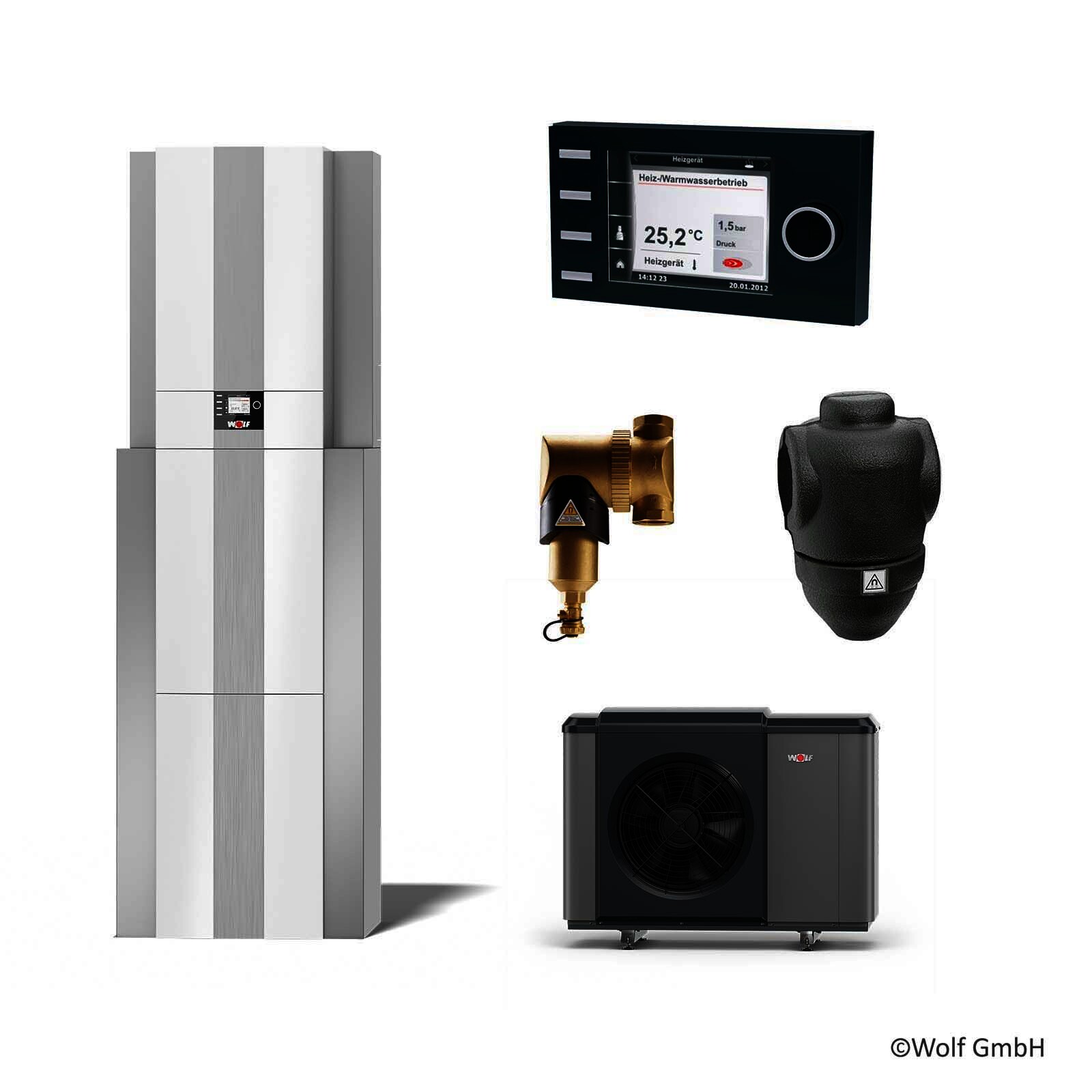

Sorglos-Komplettlösung für`s Einfamilienhaus:

Luft/Wasser-Wärmepumpe CHA-Monoblock
Bedienmodul BM-2
Warmwasserspeicher (180L)
Ausdehnungsgefäß (24L)
Anschlussset
inkl. Überströmventil
Schlammabscheider

CHC-Monoblock/200:
Variante ohne Reihenpufferspeicher
Empfehlung: Die Abtauenergie wird anderweitig zur
Verfügung gestellt.

CHA-MONOBLOCK

INNENEINHEIT

Strömungs-/effizienzoptimiertes Elektroheizelement 9kW
- einstellbar z.B. zur Spitzenlastabdeckung
- einstellbar z.B. zur Estrichaufheizung oder Notbetrieb
Spreizungsregelung über die Drehzahl der Heizkreispumpe
Kontakte für EVU-Steuersignal
Externe Anhebung der Systemtemperatur durch z.B. Smart Grid oder PV-Anlage
Manometer, Sicherheitsventil mit Ablaufschlauch, Drucksensor für Heizkreis,
Hocheffizienz-Heizkreispumpe und 3-Wege-Umschaltventil
Integrierter Wärmemengenzähler und Durchflusssensor
S0-Schnittstelle zur Anzeige des Energieverbrauchs
3 parametrierbare Eingänge, 3 parametrierbare Ausgänge
Regelelektronik und elektrischer Anschluss in integriertem Gehäuse
Schnelle, sichere und einfache Verdrahtung
HP-Keymark, EHPA-Gütesiegel und SG-Ready-Label
Externe Steuerung über potentialfreien Kontakt oder 0 - 10V möglich
Steckplatz für LAN- / WLAN-Schnittstellenmodul Wolf Link Home
Verkleidung schall- und wärmegedämmt, dicht gegen Kondensatwasserbildung
Heizkreisanschlüsse Ø 28mm
Schmutzfänger 1½" zur Montage in den Rücklauf zur Außeneinheit

AUSSENEINHEIT

Natürliches Kältemittel R290 (Propan)
Elektronische Leistungsregelung mit Inverter Technik (Heizen/Kühlen serienmäßig)
Verdampfer mit Blue-Fin-Schutzbeschichtung
4-Wege-Umschaltventil und zwei elektronische Expansionsventile
Vorlauftemperaturen bis 70°C ohne Heizstab möglich
Hydraulik mit integriertem Rückstromverhinderer
Reduzierter Nachtbetrieb zur Lautstärkebegrenzung
Anschlussmöglichkeiten nach hinten oder unten
Integrierte Kondensatwannenheizung
Luftabscheider integriert

Warmwasserspeicher 180L:

Ideal für einen 4-Personen Haushalt
Geringe Wärmeverluste durch hochwirksame
PU-Hartschaumwärmedämmung
Hocheffizienter Glattrohrwärmetauscher mit 2,3m²
Schutzanode von vorne zugänglich, Behälter innen
spezialemailliert
Reihenpufferspeicher im Kühlbetrieb bis 18°C
Minimaltemperatur geeignet

Bedienmodul BM-2

in schwarz und weiß erhältlich
witterungsgeführte Vorlauftemperaturregelung
Zeitprogramme für Heizen, Warmwasser und Zirkulation
3,5" Farbdisplay
einfache Menüführung durch Klartextanzeige
Bedienung durch Drehgeber mit Tastfunktion
4 Funktionstasten für häufig benutzte Funktionen
microSD Kartenslot für Softwareupdate
Montage wahlweise in Regelung des Wärmeerzeugers
oder in Wandsockel als Fernbedienung
bei Mehrkreisanlagen nur ein Bedienmodul notwendig
erweiterbar mit Mischermodul MM-2 (max. bis zu 7 Mischerkreise)
BM-2 als Fernbedienung für Lüftungsgerät
CWL Excellent einsetzbar (Eine Bedieneinheit für Heizung und Lüftung)

Schlammabscheider:

Sehr kleine Partikel ab 0,005 mm werden abgeschieden und entfernt
Es werden keine Absperrventile oder Bypässe benötigt
Die Wartung dauert nur wenige Sekunden und ist im Vergleich zu einem Filter sauberer
Die Verunreinigung kann abgelassen werden, während die Anlage läuft
Konstant niedriger Druckverlust
Kein unnötiger Stillstand der Anlage

Vorteile für die Montage:

Modularer Aufbau zur einfachen und zeitsparenden Einbringung
Steckverbindungen für besonders leichte und schnelle Installation
Ansprechendes und platzsparendes Design
2 Leistungsgrößen mit Heizleistung 7 - 10kW
Für niedrige Kellerdecken geeignet (kein Kippen notwendig)
platzsparender und leicht zugänglicher Aufbau
wärmegedämmte Anschlusssets integriert

TECHNISCHE DATEN CHA-MONOBLOCK	10/400V
Energieeffizienzklasse Raumheizung Niedertemperatur A+++ ▶ G	A+++
Energieeffizienzklasse Raumheizung Mitteltemperatur A+++ ▶ G	A++
Breite x Höhe x Tiefe Außeneinheit mm	1.286 x 979 x 562
Inneneinheit mm	440 x 790 x 340
Gewicht Außeneinheit kg	162
Inneneinheit kg	27

Kältekreis
Kältemitteltyp / GWP - / -	R290 / 3
Füllmenge / CO2 eq kg / t	3,4 / 0,010
Kältemaschinenöl	PZ46M
Füllmenge Kältemaschinenöl ml	900
Kompressor - Typ / Anzahl	Scroll / 1

Heizleistung / COP
A2/W35 Nennleistung nach EN14511 kW / -	5,75 / 4,65
A7/W35 Nennleistung nach EN14511 kW / -	4,10 / 5,72
A10/W35 Nennleistung nach EN14511 kW / -	3,75 / 6,05
A-7/W35 Nennleistung nach EN 14511 kW / -	7,95 / 2,88

Leistungsbereich bei
A2/W35 kW	3,0-10,0
A7/W35 kW	3,5-10,0
A-7/W35 kW	2,2-9,8

Kühlleistung / EER
A35/W18 Nennleistung nach EN14511 kW / -	6,01 / 5,92
A35/W7 Nennleistung nach EN14511 kW / -	4,81 / 4,04
Leistungsbereich bei A35/W18 kW / -	4,3 - 10,0
Leistungsbereich bei A35/W7 kW / -	3,1 - 8,3

Schall Außeneinheit
A7/W55 (in Anlehnung an EN 12102/EN ISO 9614-2)
Schallleistungspegel bei Nenn-Wärmeleistung (ErP) dB(A)x	53
Schallleistungspegel Tag max. dB(A)	60
Schallleistungspegel im reduzierten Nachtbetrieb dB(A)	51
Schalldruckpegel im reduzierten Nachtbetrieb
(in 3 m Entfernung, frei aufgestellt) dB(A)	34

Einsatzgrenzen
Temperatur Betriebsgrenzen Heizbetrieb °C	+20 bis +70
Kühlbetrieb °C	+7 bis +30
maximale Heizwassertemperatur mit Elektroheizelement °C	75
Temperatur Betriebsgrenzen Luft Heizbetrieb °C	-22 bis +40
Kühlbetrieb °C	+10 bis +45

Heizwasser
Mindestvolumenstrom für Abtauung l/min	27
Restförderhöhe bei Mindestvolumenstrom für Abtauung mbar	420
maximaler Betriebsdruck bar	3

Wärmequelle
Luftvolumenstrom im Nennbetriebspunkt m³ / h	3500

Anschlüsse
Inneneinheit: Vorlauf von Außeneinheit, Heizung Vorlauf,
WW-Vorlauf	28x1
Außeneinheit: Vorlauf, Rücklauf G	5/4“ IG
Kondensatwasseranschluss DN	50
Elektrik Außeneinheit (ODU)
Steuerung (ODU)
Elektrischer Anschluss	1~NPE, 230VAC, 50Hz, 16A(B)
Max. Stromaufnahme A 2,8	2,8
Inverter (ODU)
Elektrischer Anschluss	siehe Elektrik Inneneinheit (IDU)
Max. Leistungsaufnahme Standby W 13 13	13
Max. Leistungsaufnahme Verdichter 1)*
innerhalb der Einsatzgrenzen kW	5,75
Max. Verdichterstrom innerhalb der Einsatzgrenzen1) A	9,5
Max. Anzahl Verdichterstarts pro Stunde 1/h	6
Schutzart	IP 24
Elektrik Inneneinheit (IDU)
Steuerung (IDU)
Elektrischer Anschluss	1~NPE, 230VAC, 50Hz, 16A(B)
Max. Stromaufnahme A	6,5
Inverter (ODU) + E-Heizung
(IDU)
Elektrischer Anschluss	3~NPE, 400VAC, 50Hz, 20A(B)
Max. Leistungsaufnahme E-Heizung kW 9	9
Max. Leistungsaufnahme Heizkreispumpe W	3 - 75
Max. Leistungsaufnahme Standby W 2	2
Max. Stromaufnahme E-Heizung (9 kW) A	13 (400VAC)
Max. Stromaufnahme A	18
Schutzart	IP 20
1)* reduziert bei Parallelbetrieb von Verdichter und E-Heizung

Warmwasserspeicher		CEW-2-200
Allgemeine Daten
Speicherinhalt	Ltr.	180
Bereitschaftswärmeaufwand	kWh/24h	1.21
Speicherdauerleistung tv 80/60°C - tww 10/45°C	kW - Ltr./h	20/490
Leistungskennzahl (Heizung)	NL60	3
Leistungskennzahl (Heizung)	NL50	1.6
Aufheizzeit 10kW - 10-50°C	min	60
Zapfmenge Warmwasser mit 40°C (TSP=55°C, 15 Ltr./min)	Ltr.	191
Primär-Heizwasser	bar/°C	´3/96
Sekundär-Warmwasser	bar/°C	`10/96
Flanschinnendurchmesser	mm	DN 111
Kaltwasseranschluss		R1“
Rücklauf Heizung		R1“
Zirkulation		R1“
Vorlauf Heizung		R1“
Warmwasseranschluss		R1“
Schutzanode		G1¼“ IG
Elektrozusatzheizung		G1½“ IG
Tauchhülse Speicherfühler (montiert)		G1½“ IG
Wärmetauscherfläche Heizung	m²	2,3
Wärmetauscherinhalt Heizung	Ltr.	17
Abmessungen
Kaltwasseranschluss	A mm	90
Rücklauf Heizung	B mm	222
Speicherfühler Heizung	C mm	472
Zirkulation	D mm	697
Vorlauf Heizung	E mm	797
Warmwasseranschluss	F mm	1194
Gesamthöhe	I mm	1290
Durchmesser mit Dämmung	J mm	601
Gehäusebreite / -tiefe	mm	650 x 690
Wartungsflansch	L mm	322
Kippmaß	mm	1410
Gewichte
Gewicht	kg	145

Was eignet sich das Wolf Paket CHC-Monoblock 10/200 inklusive CHA10/400V mit WW-Speicher und BM-2?

Das Komplettpaket eignet sich insbesondere für moderne Ein- und Zweifamilienhäuser. Die Luft/Wasser-Wärmepumpe versorgt das Gebäude effizient mit Heizwärme und Warmwasser und ist sowohl für Neubauten als auch für energetisch sanierte Bestandsgebäude mit niedrigen Vorlauftemperaturen geeignet.

Welche Komponenten sind im Paket enthalten?

Das Paket umfasst die CHA10/400V Luft/Wasser-Monoblock-Wärmepumpe, das CHC-Wärmepumpencenter mit Warmwasserspeicher, das Bedienmodul BM-2 sowie die aufeinander abgestimmten Systemkomponenten für eine komfortable Heizungsanlage.

Welche Vorteile bietet eine Monoblock-Wärmepumpe?

Bei einer Monoblock-Wärmepumpe befindet sich der komplette Kältekreis im Außengerät. Dadurch entfällt die Verlegung von Kältemittelleitungen im Gebäude und die Installation wird vereinfacht. Gleichzeitig reduziert sich der Wartungsaufwand am Kältekreis.

Welches Kältemittel verwendet die CHA10/400V?

Die Wärmepumpe arbeitet mit dem natürlichen Kältemittel R290 (Propan). Dieses zeichnet sich durch ein sehr geringes Treibhauspotenzial aus und unterstützt einen energieeffizienten Heizbetrieb.

Welche Funktion übernimmt das Bedienmodul BM-2?

Das BM-2 dient als zentrale Regelung der Heizungsanlage. Darüber lassen sich Heizzeiten, Temperaturen und weitere Betriebsparameter komfortabel einstellen und überwachen.

Ist das Wärmepumpensystem internetfähig?

Ja. Aktuelle CHA-Wärmepumpen verfügen serienmäßig über das WOLF Link Schnittstellenmodul. Dadurch kann die Anlage mit der Smartset App verbunden und bequem überwacht sowie gesteuert werden.

Kann das System auch Warmwasser erzeugen?

Ja. Das Paket beinhaltet einen integrierten Warmwasserspeicher, sodass sowohl die Raumheizung als auch die Trinkwassererwärmung mit einem abgestimmten System erfolgen.

Benötigt die Wärmepumpe einen 400-Volt-Anschluss?

Ja. Die Bezeichnung CHA10/400V weist darauf hin, dass die Wärmepumpe für den Betrieb an einem 400-Volt-Drehstromanschluss ausgelegt ist. Die elektrische Installation sollte von einem qualifizierten Fachbetrieb durchgeführt werden.

Kann die Wärmepumpe mit einer Fußbodenheizung betrieben werden?

Ja. Das System eignet sich besonders für Flächenheizungen wie Fußbodenheizungen, da diese mit niedrigen Vorlauftemperaturen arbeiten und dadurch eine hohe Effizienz der Wärmepumpe ermöglichen.

Ist das System für Smart Home oder Energiemanagement geeignet?

Ja. Die Wärmepumpe ist EEBUS-ready und unterstützt dadurch die Einbindung in moderne Energiemanagementsysteme und intelligente Gebäudetechnik.

Warum ist ein Komplettpaket gegenüber einzeln zusammengestellten Komponenten vorteilhaft?

Alle Komponenten sind aufeinander abgestimmt. Das erleichtert die Planung, reduziert den Installationsaufwand und sorgt für einen zuverlässigen und effizienten Anlagenbetrieb.

Welche Vorteile bietet das natürliche Kältemittel R290 langfristig?

R290 kombiniert eine hohe Energieeffizienz mit einem sehr niedrigen Treibhauspotenzial und erfüllt aktuelle Anforderungen an eine zukunftsorientierte Heiztechnik.

1x Wolf WP-Center CHC-Monoblock 10/200 inkl. CHA10/400V+WW-Speicher+BM-21x Wolf Wärmedämmung für Schlammabscheider 1 1/4" drehbar1x Wolf Schlammabscheider 1 1/4" drehbar inkl. Magnetitabscheider
