Wolf Zubehörset CWL Rohbau 100 m Schlauch 63/52

Das Zubehörset Rohbau 100m, DN125 vom deutschen Hersteller Wolf bietet Ihnen höchste Qualität und lässt sich einfach und zügig montieren. Vom sehr robusten Luftverteilerschlauch über den Klickverbinder bis zum Anschlussteil für das Ventil ist alles dabei, was Sie für einen erfolgreichen Anschluss Ihres CWL Lüftungsgerätes benötigen. Die ausgewählten Komponenten sind exakt aufeinander abgestimmt und ermöglichen Ihnen so für eine reibungslose und zeitsparende Montage.

Die Produktelemente im Überblick:

  • Luftverteilschlauch
  • Klickverbinder
  • Dichtringe
  • Luftverteiler mit 16 Stutzen
  • Anschlussteil für Ventil
  • Klickringe
  • Drosselscheibe
  • Adapter DN63

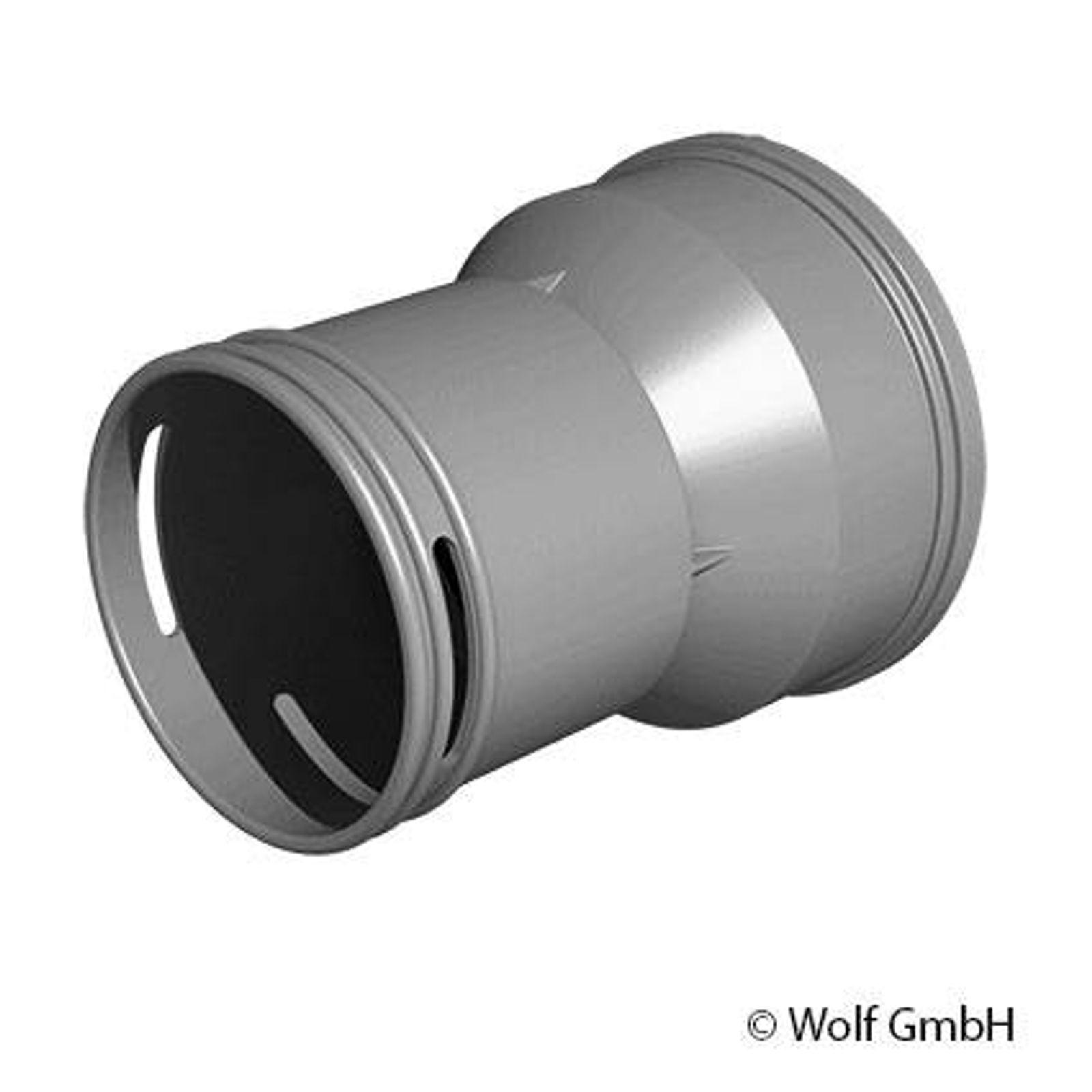

WOLF Adapter DN63 zum Anschluß an Luftverteiler
Nennweite: DN63
Anschluss: Luftverteiler
Abmessungen LxBxH: 98x93x110 mm
Gewicht: 0,05 kg
WOLF Luftverteiler DN125-180 16 Stutzen DN75 mit 8 Verschlusskappen
Material: Kunststoff
Rundkanalanschlüsse: 16 Stutzen DN75
ISO-Rohranschluss: DN125-180 integriert
Anschlussumrüstung mit Adaptern: Rundkanalsystem DN 63, DN 90, Flachkanal 50x100 oder 50x140
Anschlussbelegung: Mischbelegung mit verschiedenen Kanaldimensionen möglich
Ausführungen: Durchgangsversion (180Gr.) oder Eckversion (90Gr.) durch Änderung des ISO-Rohranschlusses
Revisionsöffnungen: 5 mit EPM-Dichtring
Systemdichtheit: +/-2.000 Pa in Verbindung mit weiteren Komponenten
Dichtheitsklasse: D n. DIN EN 12237 bzw. ATC2 n. EN 16798-3
Brandverhalten: Klasse E n. EN 13501-1
Betriebstemperatur: -20 - + 60C
Materialeigenschaften: Antistatisch und antimikrobiell; lebensmittelecht
Prüfung/Zertifizierung: TÜV Süd bzw. ISEGA
Länge (ohne Geräteanschlussstutzen): 559 mm
Breite: 578 mm
Tiefe: 211 mm
WOLF Drosselscheibe DN75 Beutel a 10 St., für Luftverteiler DN125
Nennweite: DN75
Kompatibilität: Luftverteiler DN125
Anschluss am Luftverteiler: DN 75
Ausführung: 12 Ringe zum rausbrechen
Brandverhalten: Klasse E n. EN 13501-1
Betriebstemperatur: -20 - + 60C
Materialeigenschaften: Antistatisch und antimikrobiell; lebensmittelecht
Prüfung/Zertifizierung: TÜV Süd bzw. ISEGA
WOLF Klickring DN63/52 Beutel a 10 St., für CWL
Anschlussmaß: DN63/52
Verbindung: zug- und druckfest
Materialeigenschaften: Antistatisch und antimikrobiell; lebensmittelecht
Prüfung/Zertifizierung: TÜV Süd bzw. ISEGA
WOLF Klickverbinder für Schlauch DN63/52 antistatisch/antimikrobiell
Schlauchanschluss: DN63/52
Rundkanalanschluss: DN 63
Material: Kunststoff
Verbindung: werkzeuglos, zweier Rundkanäle
Systemdichtheit: +-2.000 Pa
Dichtheitsklasse: D n. DIN EN 12237 bzw. ATC2 n. EN 16798-3
Brandverhalten: Klasse E n. EN 13501-1
Betriebstemperatur: -20 - + 60C
Druckfestigkeit: bis 200 mm Beton
Materialeigenschaften: Antistatisch und antimikrobiell; lebensmittelecht
Prüfung/Zertifizierung: TÜV Süd bzw. ISEGA
Anschlussvoraussetzung: Klick- und Dichtring notwendig
WOLF Dichtring für Schlauch DN63/52 Beutel a 10 St.
Schlauchanschluss: DN63/52
WOLF Anschlussteil für Schlauch DN63/52 Ventil DN125, 90Grad, L:325mm
Schlauchanschluss: DN63/52
Ventilanschluss: DN125
Winkel: 90Grad
Material: Kunststoff
Verbindung: werkzeuglos
Kanalanschlüsse: bis zu zwei Rundkanäle DN 63
Ausführung: Eine Öffnung mit Stopfen verschlossen
Stutzenlänge: 325 mm
Systemdichtheit: +-2.000 Pa
Dichtheitsklasse: D n. DIN EN 12237 bzw. ATC2 n. EN 16798-3
Brandverhalten: Klasse E n. EN 13501-1
Betriebstemperatur: -20 - + 60C
Druckfestigkeit: bis 200 mm Beton
Materialeigenschaften: Antistatisch und antimikrobiell; lebensmittelecht
Prüfung/Zertifizierung: TÜV Süd bzw. ISEGA
Anschlussvoraussetzung: Klick- und Dichtring für Kanalverbindung notwendig
WOLF Luftverteilerschlauch DN63/52 50m Rolle
Nennmaß: DN63/52
Länge: 50m
Material: PE-HD
Innenoberfläche: glatt
Systemdichtheit: +-2.000 Pa in Verbindung mit weiteren Komponenten
Dichtheitsklasse: D n. DIN EN 12237 bzw. ATC2 n. EN 16798-3
Brandverhalten: Klasse E n. EN 13501-1
Betriebstemperatur: -20 - + 60C
Druckfestigkeit: bis 200 mm Beton
Materialeigenschaft: Lebensmittelechtes Material
Durchmesser außen: 63 mm
Durchmesser innen: 52 mm
Max. Volumenstrom: 23 m3/h
Min. Biegeradius: 150 mm
  • Zubehörset Rohbau für die Lüftungsanlage
  • Mit Luftverteilerschlauch für die Rohbauphase
  • Mit 100 Metern Schlauch DN 63/52
  • Für ein gesundes und frisches Raumklima
  • Einfach zu montieren

Wofür wird das Wolf Zubehörset CWL Rohbau 100 m Schlauch 63/52 verwendet?

Das Set hält alle Komponenten bereit, die für die Installation des Luftverteilerschlauchsystems DN63/52 während der Rohbauphase eines CWL-Lüftungsgerätes benötigt werden.

Wie viele Meter Luftverteilerschlauch sind im Set enthalten?

Im Set sind insgesamt 100 Meter Luftverteilerschlauch enthalten, aufgeteilt in zwei Rollen à 50 Meter.

Sind die Komponenten antistatisch und antimikrobiell beschichtet?

Ja, sowohl der Luftverteilerschlauch als auch der Klickverbinder verfügen über eine antistatische/antimikrobielle Beschichtung.

Was ist im Set enthalten?

Enthalten sind unter anderem 2x Luftverteilerschlauch DN63/52 (je 50 m), 6x Anschlussteile für Ventile DN125, 3x Dichtringbeutel (je 10 Stück), 2x Klickverbinder, 3x Klickringbeutel (je 10 Stück), 1x Drosselscheibensatz DN75 (10 Stück), 2x Luftverteiler DN125-180 mit je 16 Stutzen und 8 Verschlusskappen sowie 10x Adapter DN63.

Wie viele Anschlussteile für Ventile sind im Set enthalten?

Im Set sind 6 Anschlussteile für Schlauch DN63/52 mit Ventilanschluss DN125 (90°, Länge 325 mm) enthalten.

Wie viele Luftverteiler sind im Set enthalten?

Im Set sind 2 Luftverteiler DN125-180 mit jeweils 16 Stutzen DN75 und 8 Verschlusskappen enthalten.

Wozu dienen die Verschlusskappen am Luftverteiler?

Sie verschließen nicht genutzte Stutzen am Luftverteiler, sodass nur die tatsächlich benötigten Anschlüsse offen bleiben.

Wozu dient die enthaltene Drosselscheibe?

Die Drosselscheibe DN75 dient zur Regulierung des Luftvolumenstroms am Luftverteiler DN125.

Wie viele Adapter sind im Set enthalten?

Das Set enthält 10 Adapter DN63 zum Anschluss an den Luftverteiler.

Ist für die Montage zusätzliches Dichtmaterial im Set enthalten?

Ja, im Set sind 3 Beutel mit je 10 Dichtringen für den Schlauch DN63/52 sowie 3 Beutel mit je 10 Klickringen enthalten.

Für welche Bauphase ist das Set gedacht?

Das Set ist für die Rohbauphase der Installation konzipiert.

Ist das Set auch in einer größeren Ausführung erhältlich?

Ja, für größere Installationen bietet Wolf auch Sets mit 150 und 200 Metern Schlauch an.

Für welche Nennweite ist der Luftverteilerschlauch in diesem Set ausgelegt?

Der Schlauch hat die Nennweite DN63/52.

Warum wird ein Klickverbinder zusammen mit einem Klickring verwendet?

Der Klickverbinder verbindet zwei Schlauchenden, während der Klickring für die zusätzliche Sicherung und luftdichte Fixierung der Steckverbindung sorgt.

Welche Sicherheitshinweise sind bei der Montage zu beachten?

Alle Warnhinweise aus der Bedienungsanleitung sind bei Montage und Inbetriebnahme zu befolgen, bestimmte Arbeiten sollten nur von Fachpersonal durchgeführt werden.

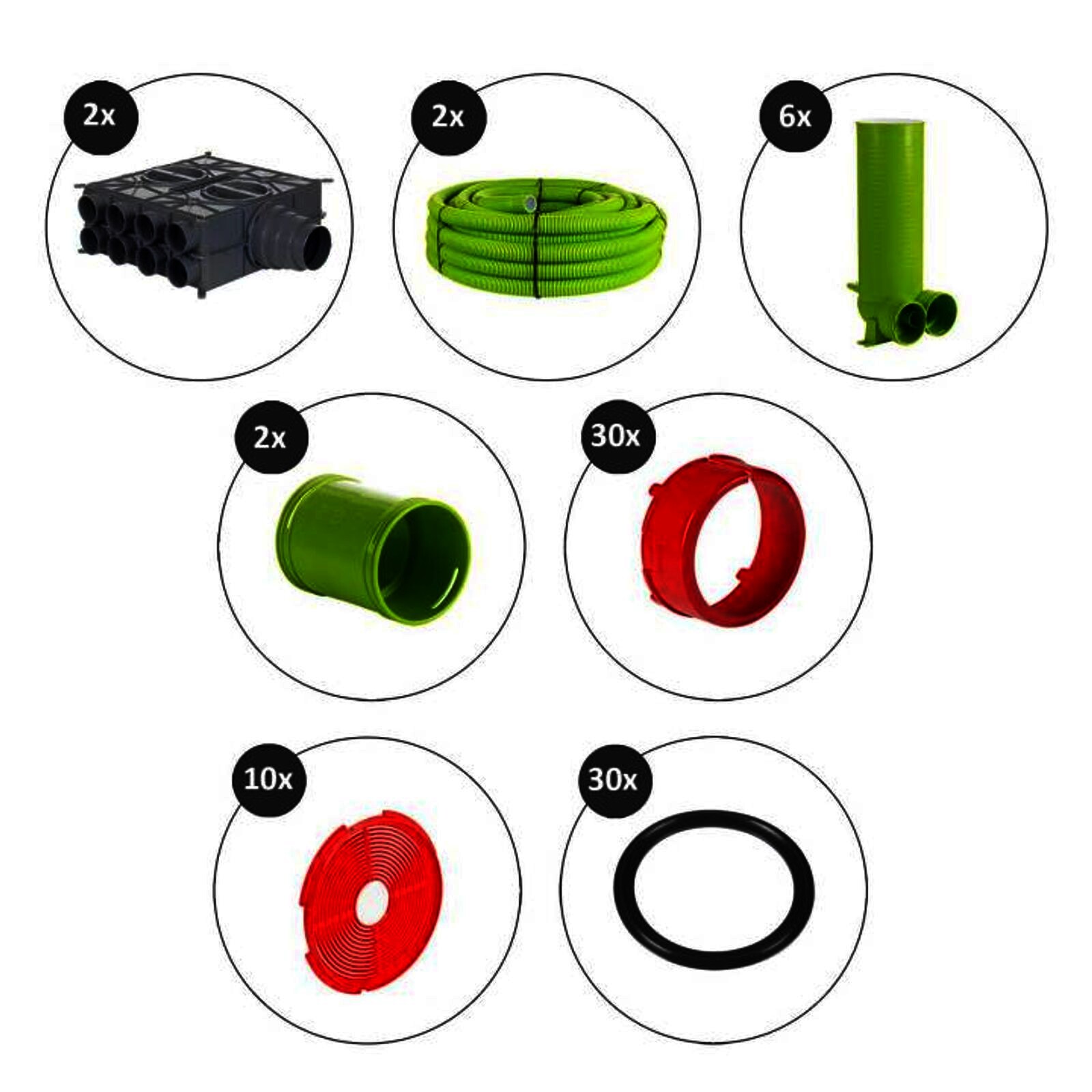

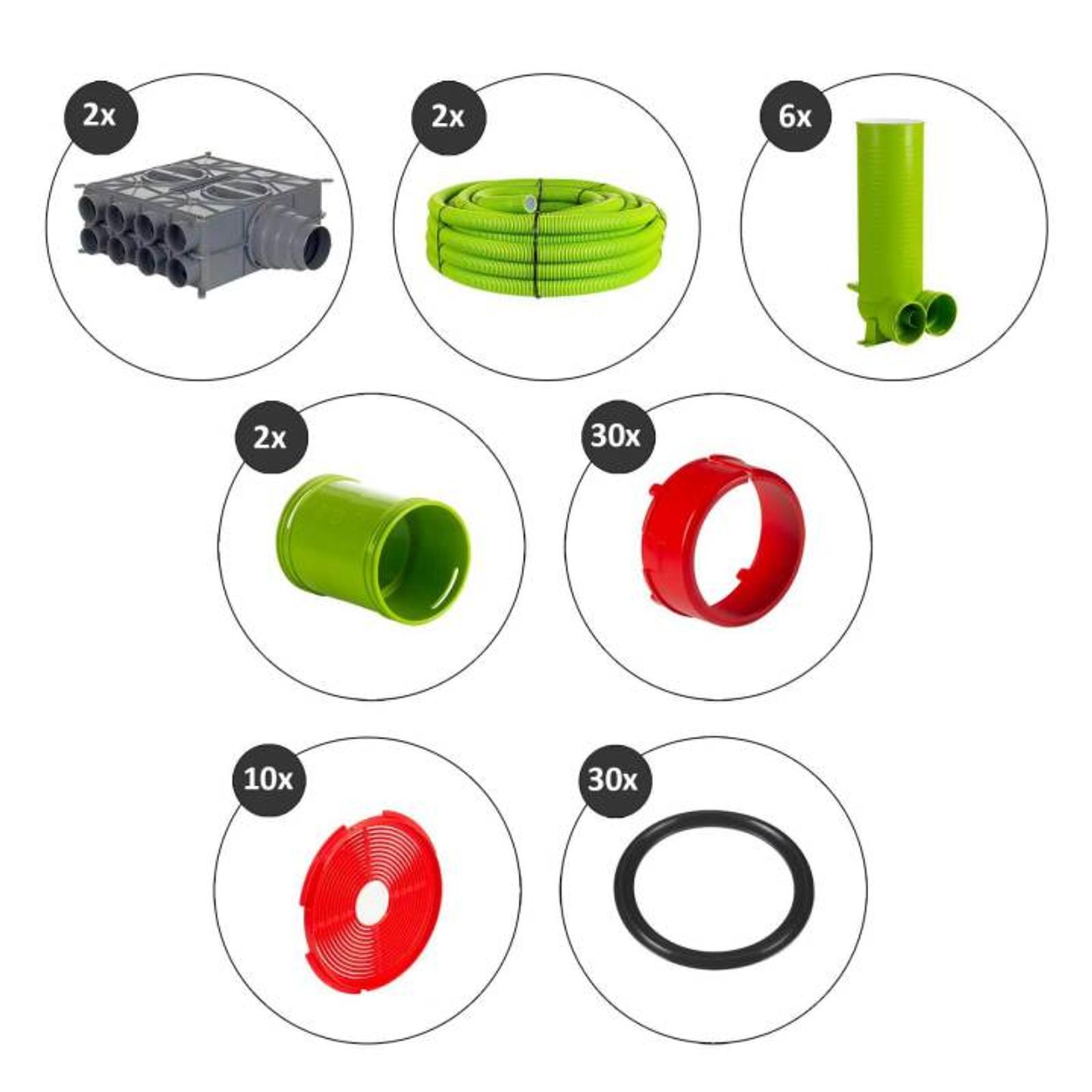

  • 2x Luftverteilerschlauch DN63/52 50m Rolle
  • 6x Anschlussteil für Schlauch DN63/52 Ventil DN125, 90°, Länge 325mm
  • 3x Dichtring für Schlauch DN63/52 Beutel a 10 St.
  • 2x Klickverbinder für Schlauch DN63/52 antistatisch/antibakteriell
  • 3x Klickring 63/52 Beutel a 10 St., für CWL
  • 1x Drosselscheibe DN75 Beutel a 10 St., für Luftverteiler DN125
  • 2x Luftverteiler DN125-180 16 Stutzen DN75 mit 8 Verschlusskappen
  • 10x Adapter DN63 zum Anschluß an Luftverteiler
